背景

早在2.7.5，dubbo就已经支持应用级别注册发现了，这部分我们在之前提到过。

但是估计大部分人都没启用这个特性，而是在升级3.x之后才用起来。

本文基于dubbo3.1.8，分析2.xRPC服务注册发现升级到3.x应用注册发现。

目的是不想基于黑盒升级，要了解一下升级的底层实现。

根据官网提供的升级步骤，我们需要通过配置中心控制整体迁移行为：

简单的修改 pom.xml 到最新版本就可以完成升级，如果要迁移到应用级地址，只需要调整开关控制 3.x 版本的默认行为。

1. 升级 Provider 应用到最新 3.x 版本依赖，配置双注册开关dubbo.application.register-mode=all（建议通过全局配置中心设置，默认已自动开启），完成应用发布。
2. 升级 Consumer 应用到最新 3.x 版本依赖，配置双订阅开关dubbo.application.service-discovery.migration=APPLICATION_FIRST（建议通过全局配置中心设置，默认已自动开启），完成应用发布。
3. 在确认 Provider 的上有 Consumer 全部完成应用级地址迁移后，Provider 切到应用级地址单注册。完成升级

1）provider开启双注册，配置项dubbo.application.register-mode：

• all-双注册（默认）
• interface-接口注册（老逻辑）
• instance-应用注册（新逻辑）

2）consumer开启双订阅，配置项dubbo.application.service-discovery.migration：

• APPLICATION_FIRST-应用优先其次接口（默认）
• FORCE_INTERFACE（强制走接口）
• FORCE_APPLICATION（强制走应用）

3）provider切换为应用注册，即dubbo.application.register-mode=instance

需要注意的是，最终consumer以双订阅形式存在，是否会有性能损耗？

根据官网描述，如果上述步骤全部完成，接口级别注册实例不会存在，实际上不会有什么消耗。

这里我们需要关注一下在APPLICATION_FIRST状态下，consumer实际内部运作形式。

双订阅不可避免的会增加消费端的内存消耗，但由于应用级地址发现在地址总量方面的优势，这个过程通常是可接受的，我们从两个方面进行分析：

1. 双订阅带来的地址推送数据量增长。这点我们在 ”双注册资源消耗“ 一节中做过介绍，应用级服务发现带来的注册中心数据量增长非常有限。
2. 双订阅带来的消费端内存增长。要注意双订阅只存在于启动瞬态，在ClusterInvoker选址决策之后其中一份地址就会被完全销毁；对单个服务来说，启动阶段双订阅带来的内存增长大概能控制在原内存量的 30% ~ 40%，随后就会下降到单订阅水平，如果切到应用级地址，能实现内存 50% 的下降。

除了上述快速升级流程外，对于consumer还支持更丰富的切换流程。

dubbo3还支持更丰富的迁移策略，支持决策阈值、灰度比例、接口粒度、应用粒度。

题外话：接口和应用粒度切换还是比较实用的，所有业务线都在一个时间点配合做基础框架升级，在笔者公司就比较难。

官网提供的yaml模板：

key: 消费者应用名（必填）
step: 状态名（必填）
threshold: 决策阈值（默认1.0）
proportion: 灰度比例（默认100）
delay: 延迟决策时间（默认0）
force: 强制切换（默认 false）
interfaces: 接口粒度配置（可选）
  - serviceKey: 接口名（接口 + : + 版本号）（必填）
    threshold: 决策阈值
    proportion: 灰度比例
    delay: 延迟决策时间
    force: 强制切换
    step: 状态名（必填）
applications: 应用粒度配置（可选）
  - serviceKey: 应用名（消费的上游应用名）（必填）
    threshold: 决策阈值
    proportion: 灰度比例
    delay: 延迟决策时间
    force: 强制切换
    step: 状态名（必填）

如果配置中心用nacos，group=DUBBO_SERVICEDISCOVERY_MIGRATION，dataId=应用名.migration。

决策阈值和灰度比例对于日常系统迁移是否有指导作用？可以针对不止是MigrationStep迁移。

public enum MigrationStep {
    FORCE_INTERFACE,
    APPLICATION_FIRST,
    FORCE_APPLICATION
}

案例

这里按照官方建议的三步切换，我们直接走二三两步，provider直接切换为应用级别注册。

注：这里不同于前面用zk，这边用nacos做注册配置中心。

服务提供者：

注：dataId=dubbo.properties，group=upgrade-provider。

// nacos发布配置 切换为应用级别注册
Properties properties = new Properties();
properties.put("serverAddr", "127.0.0.1");
NacosConfigService nacosConfigService = new NacosConfigService(properties);
nacosConfigService.publishConfig("dubbo.properties", "upgrade-provider",
    "dubbo.application.register-mode=instance");
nacosConfigService.shutDown();
// 启动provider
ApplicationConfig providerApp = new ApplicationConfig("upgrade-provider");
ServiceConfig<DemoServiceImpl> service = new ServiceConfig<>();
service.setInterface(DemoService.class);
service.setRef(new DemoServiceImpl());
DubboBootstrap.newInstance().application(providerApp)
    .registry(new RegistryConfig("nacos://127.0.0.1:8848"))
    .protocol(new ProtocolConfig(CommonConstants.DUBBO, -1))
    .service(service)
    .start();

服务消费者：

这里不用dubbo.application.service-discovery.migration=APPLICATION_FIRST这种全局配置方式。

用yaml配置支持更多高级特性。

注：dataId=upgrade-consumer.migration，group=DUBBO_SERVICEDISCOVERY_MIGRATION。

static String yaml = "key: upgrade-consumer\n" +
        "step: APPLICATION_FIRST\n" +
        "threshold: 1.0\n" +
        "proportion: 100\n" +
        "delay: 0\n" +
        "force: false\n";
public static void main(String[] args) throws InterruptedException, NacosException {
    Properties properties = new Properties();
    properties.put("serverAddr", "127.0.0.1");
    NacosConfigService nacosConfigService = new NacosConfigService(properties);
    // 发布yaml高级迁移规则
    nacosConfigService.publishConfig("upgrade-consumer.migration", "DUBBO_SERVICEDISCOVERY_MIGRATION", yaml);
    // 这种方式配置，不支持动态更新
//  nacosConfigService.publishConfig("dubbo.properties", "upgrade-consumer",
    // "dubbo.application.service-discovery.migration=APPLICATION_FIRST");
    nacosConfigService.shutDown();

    ReferenceConfig<DemoService> reference = new ReferenceConfig<>();
    reference.setInterface(DemoService.class);
    reference.setCheck(false);
    ApplicationConfig applicationConfig = new ApplicationConfig("upgrade-consumer");
    DubboBootstrap.newInstance().application(applicationConfig)
        .registry(new RegistryConfig("nacos://127.0.0.1:8848"))
        .protocol(new ProtocolConfig(CommonConstants.DUBBO, -1))
        .reference(reference)
        .start();
}

Provider双注册

本章关注点主要在consumer侧，因为provider侧双注册逻辑较为简单。

ServiceConfig#export，

配置registerMode=all，会生成两个注册url（registry协议和service-discovery-registry协议），

而配置registerMode=instance，只会有一个注册url（service-discovery-registry协议）。

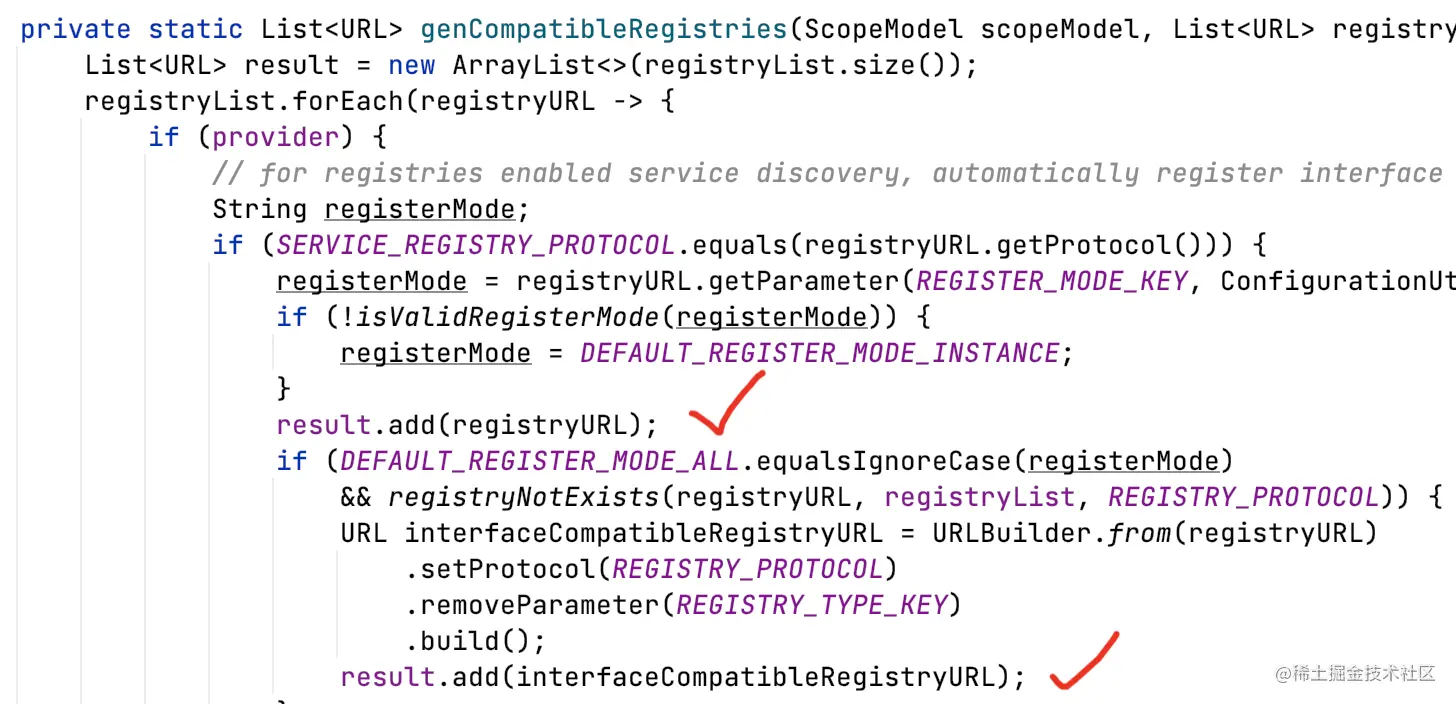

ConfigValidationUtils#loadRegistries：

所以本质上双注册是属于多注册中心的一种特例。

Consumer引入

回顾Cluster/Directory/Invoker

在Dubbo2源码阅读中提到过这三者的关系。

Directory可以理解为内存注册表，包含多个底层DubboInvoker；

而Cluster#join将Directory转换为一个特殊的ClusterInvoker，暴露给上层；

在运行时，ClusterInvoker包含路由、集群容错、负载均衡等逻辑，从Directory中选择一个底层DubboInvoker执行。

如果理解了这三者之间的关系，那么3.0的迁移策略就很容易理解了。

APPLICATION_FIRST的含义是：优先走应用降级走接口。

那么底层对于一个rpc服务一定要有两套Directory内存注册表，一个管理应用级别所有providerUrl，另一个管理接口级别。

如果有两套Directory，在不影响上层业务逻辑的情况下，ClusterInvoker要包含代理逻辑，即什么时候走应用Directory，什么时候走接口Directory。

回顾RegistryProtocol

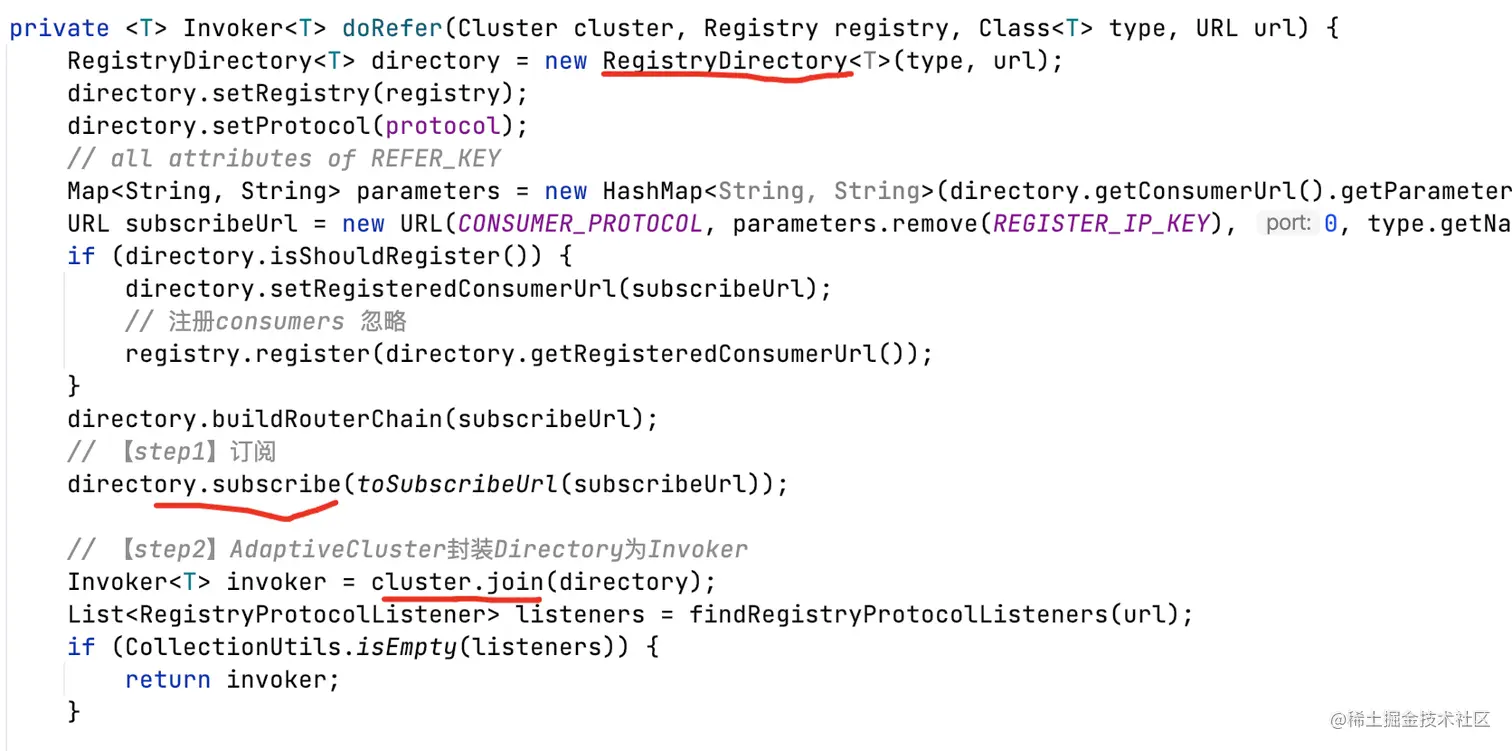

回顾2.7.6版本RegistryProtocol#doRefer：

1）构造RegistryDirectory，执行RegistryDirectory#subscribe方法订阅rpc服务；

从注册中心捞了providerUrl列表，转换为invokers存储到Directory

2）Cluster#join将RegistryDirectory转换为一个ClusterInvoker；

ClusterInvoker持有Directory，负责从Directory中选Invoker执行

两种RegistryProtocol

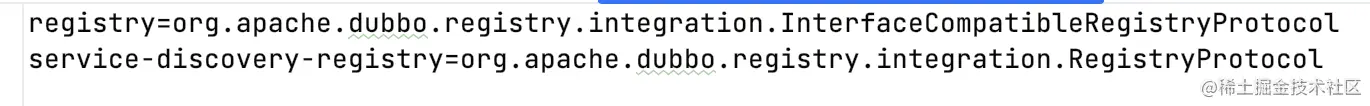

RegistryProtocol在3.x中有两种。

RegistryProtocol对应2.7.x中开启应用注册发现的情况。

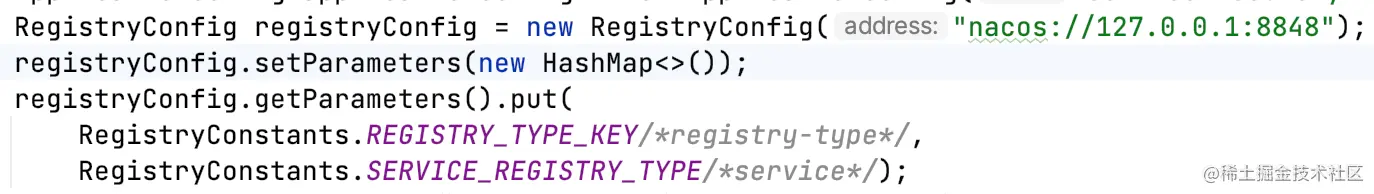

即dubbo源码分析第四章中描述的，配置registry-type=service。

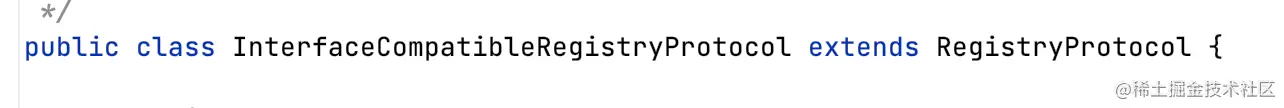

而默认情况下，2.x都是接口级别注册发现，都会走InterfaceCompatibleRegistryProtocol，这也是本章分析的重点。

InterfaceCompatibleRegistryProtocol没有重写refer方法，只是重写了一些getInvoker方法，说明主流程和RegistryProtocol一致。

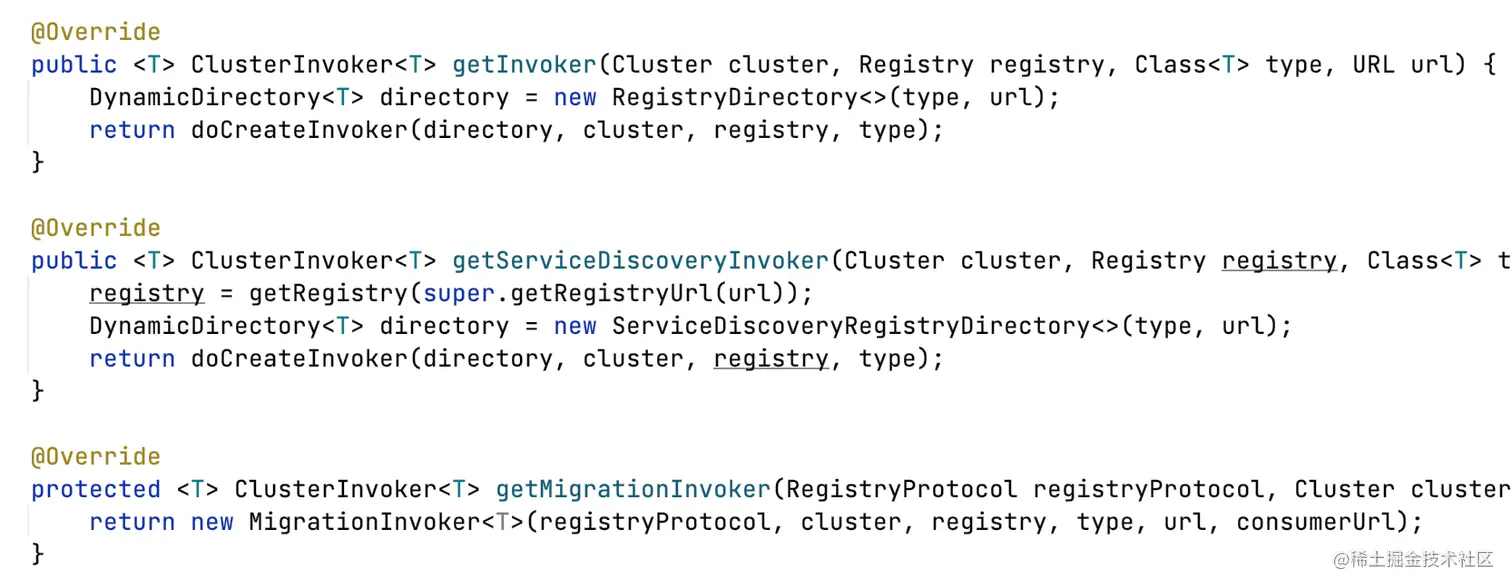

这里有三种invoker，先简单介绍一下：

1）getInvoker：接口级别ClusterInvoker，后文简称接口invoker；

2）getServiceDiscoveryInvoker：应用级别ClusterInvoker，后文简称应用invoker；

3）getMigrationInvoker：上述两个ClusterInvoker前面的Proxy，后文简称代理invoker；

主流程

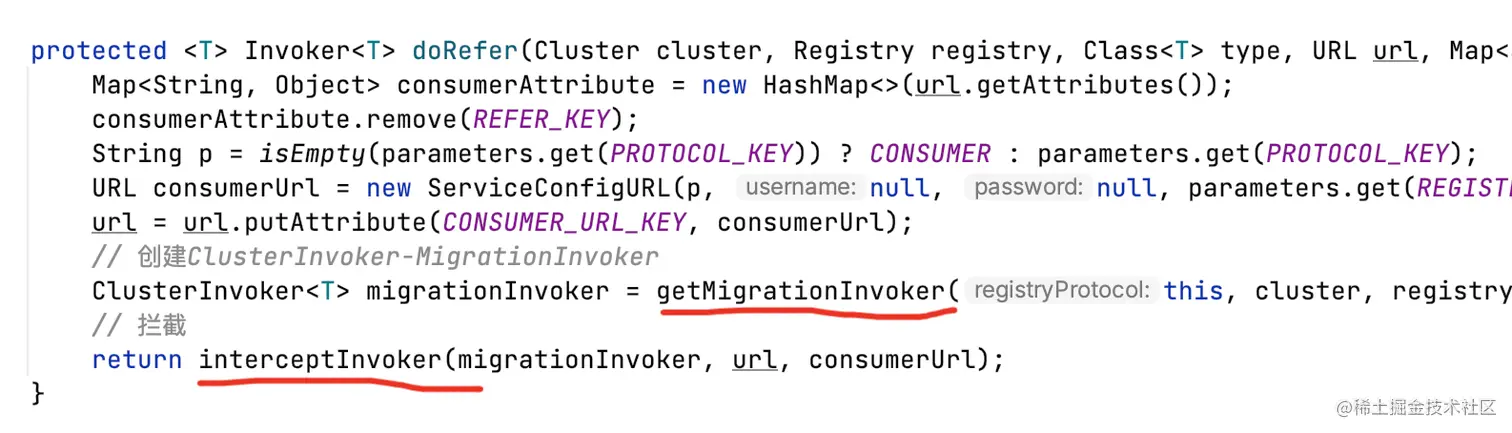

相较于2.7.6，主流程在RegistryProtocol#doRefer中并没有大改动，这也是各种扩展点带来的优势。

这里分为两步，第一步创建ClusterInvoker。

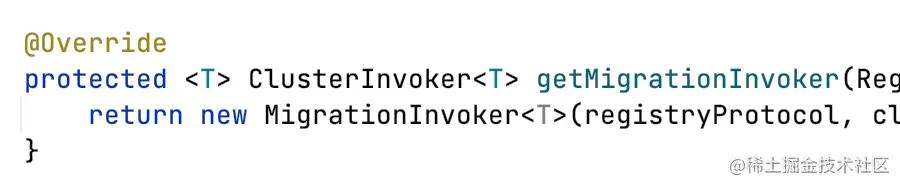

InterfaceCompatibleRegistryProtocol#getMigrationInvoker返回MigrationInvoker。

按照2.7.6的逻辑，在这一步需要执行subscribe订阅，将注册中心的providerUrl转换为invoker存储到Directory，然后调用Cluster#join转换为ClusterInvoker返回。

第二步执行 RegistryProtocolListener#onRefer。

这一步在之前的分析中从来没有提过，因为以前没有关键逻辑。

这里MigrationRuleListener#onRefer执行了很关键的逻辑，稍候分析。

MigrationInvoker

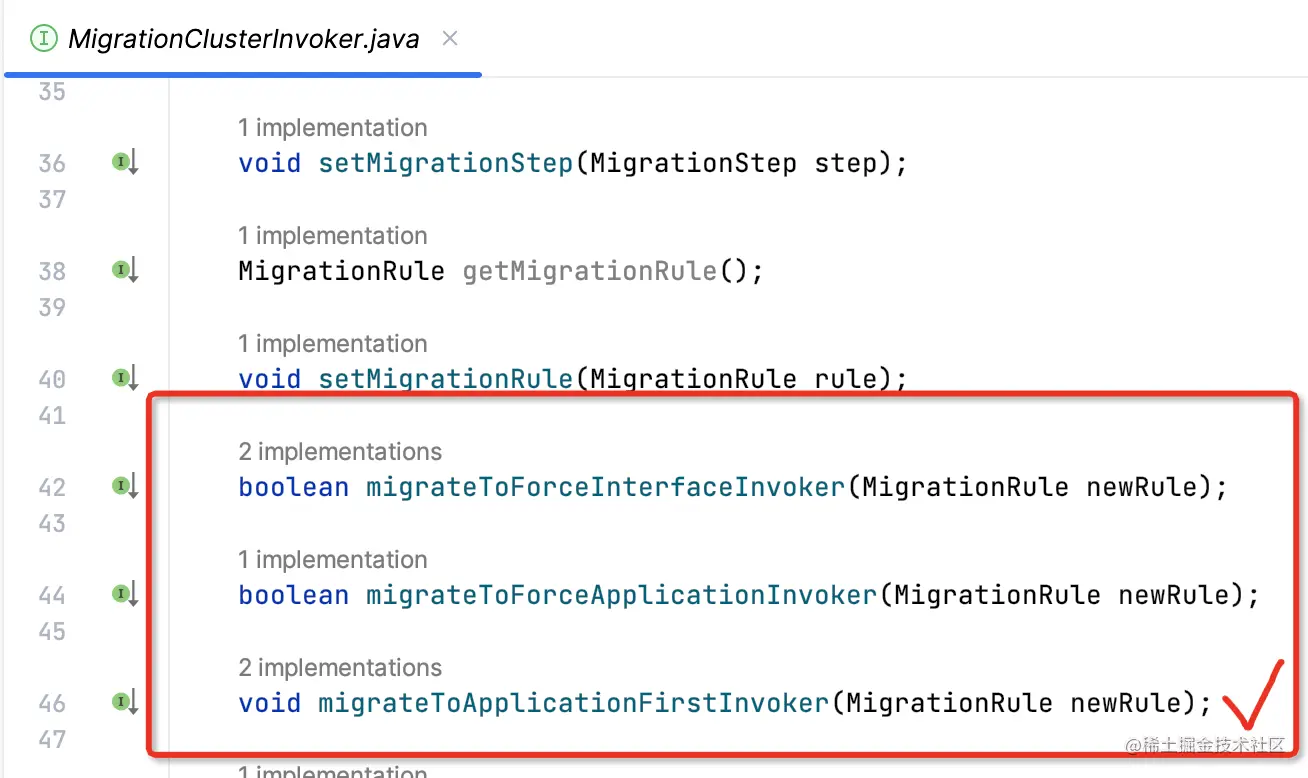

MigrationInvoker实现MigrationClusterInvoker，支持根据迁移规则Step迁移Invoker。

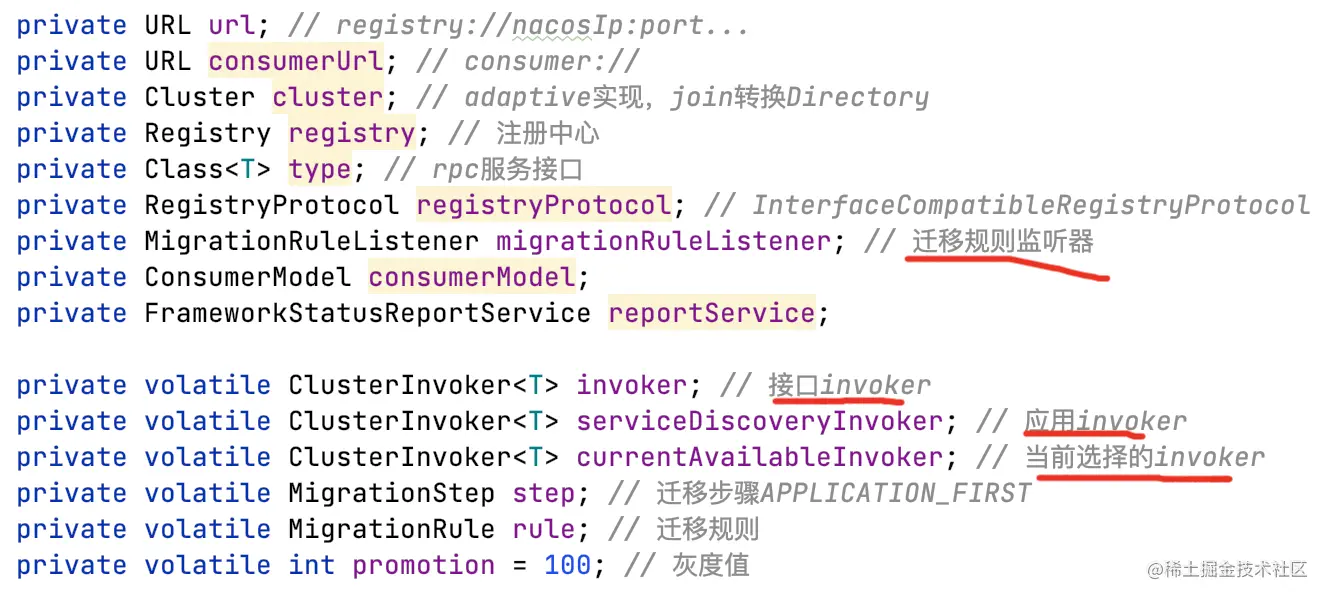

成员变量如下：

其中关键属性有几个：

• migrationRuleListener：迁移规则监听器；
• invoker：接口ClusterInvoker（2.x）；
• serviceDiscoveryInvoker：应用ClusterInvoker（3.x）；
• currentAvailableInvoker：根据迁移规则决策当前使用的Invoker；
• MigrationRule：yaml配置的迁移规则；
• MigrationStep：迁移步骤，关注APPLICATION_FIRST；

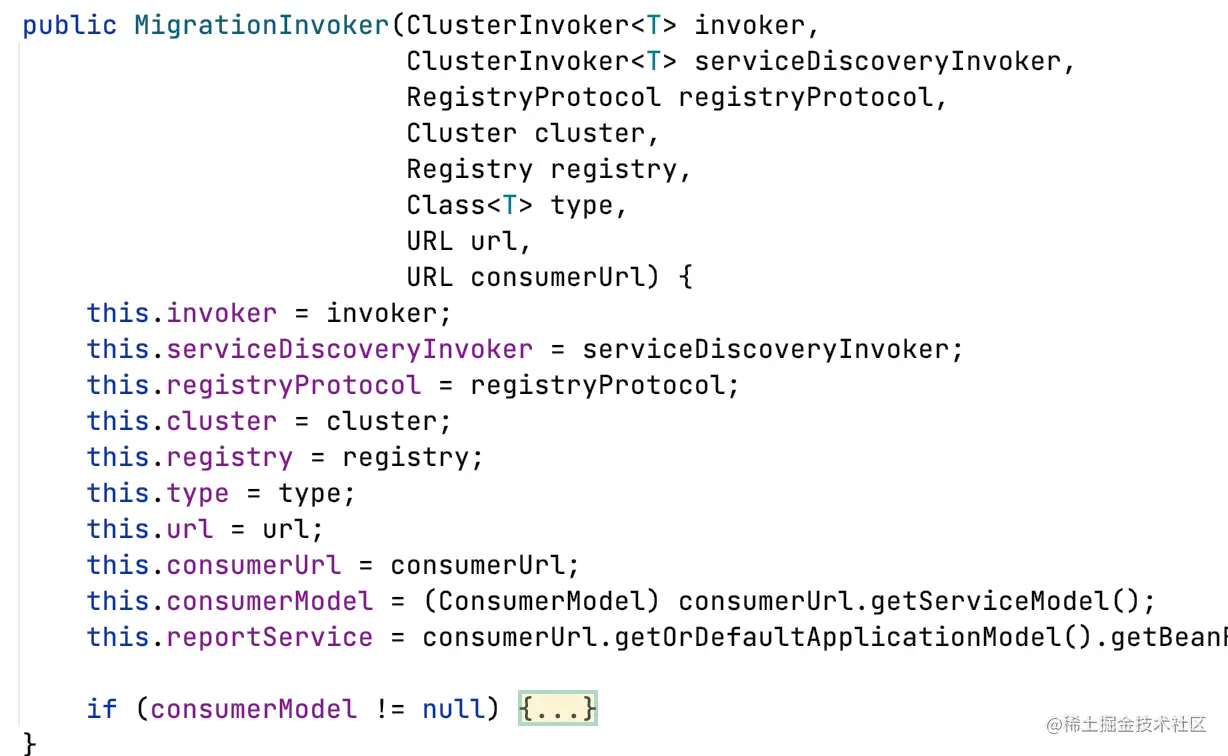

构造阶段只是普通成员变量赋值，没有特殊操作，所以subscribe订阅并不在这一步触发。

注：这里两个invoker入参为null，构造阶段没有一个invoker是可用的。

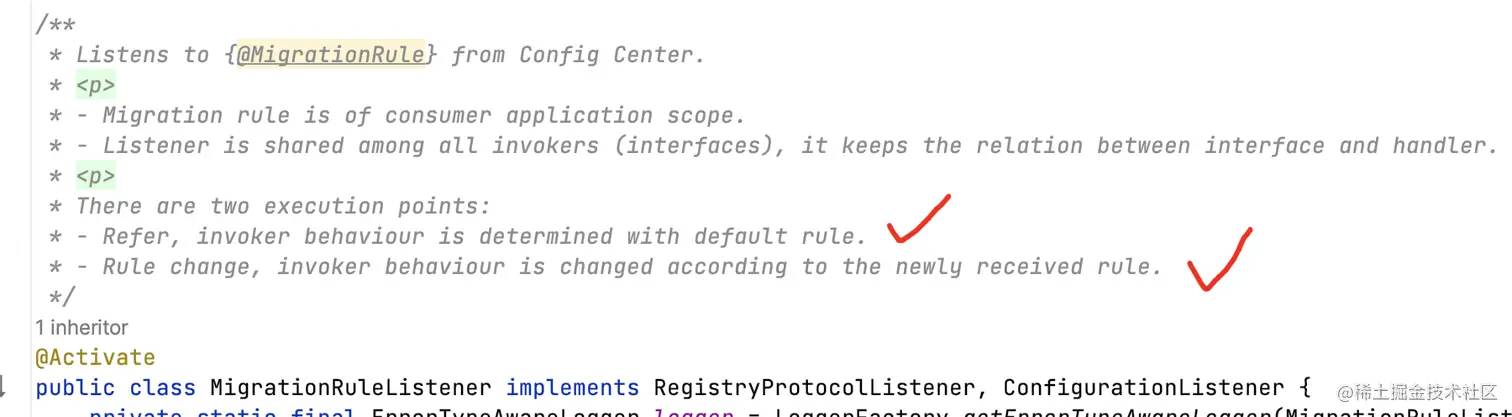

MigrationRuleListener

MigrationRuleListener实现两个接口：

• RegistryProtocolListener：监听RegistryProtocol#refer构造ClusterInvoker完成，触发onRefer，
• ConfigurationListener：监听DynamicConfiguration配置中心配置变化，触发process；

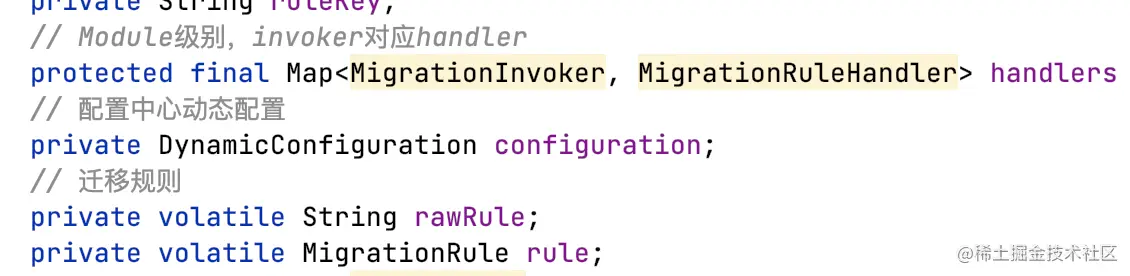

核心成员变量：

SPI加载触发MigrationRuleListener构造。

构造阶段MigrationRuleListener监听MigrationRule并缓存到本地。

注：这也是为什么dubbo.application.service-discovery.migration这类配置无法动态生效的原因，底层只支持group=DUBBO_SERVICEDISCOVERY_MIGRATION这种yaml配置的MigrationRule动态生效。

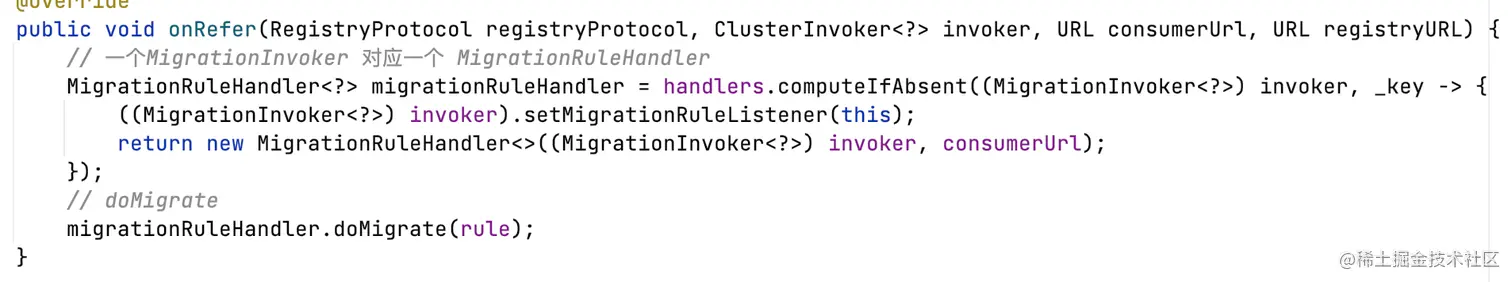

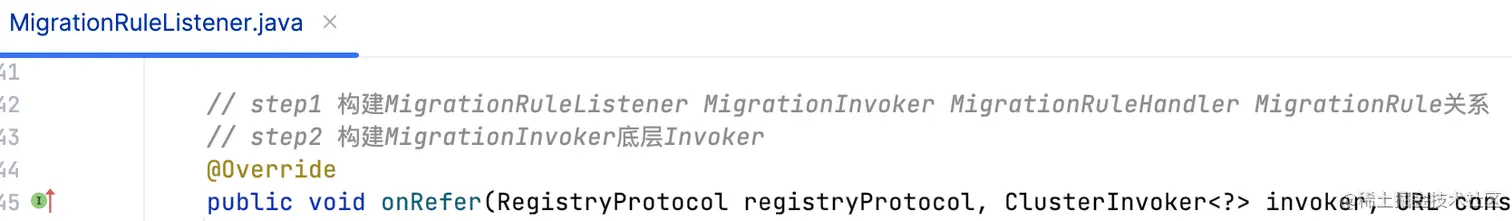

回到主流程，在构建完MigrationInvoker后，进入MigrationRuleListener#onRefer：

1）构造MigrationRuleHandler，缓存MigrationInvoker和MigrationRuleHandler的映射关系；

MigrationRuleListener是业务代码中的controller，接收onRefer和config变更请求；

MigrationRuleHandler是业务代码中的service，负责实际执行MigrationRule变更；

MigrationInvoker的行为由MigrationRuleHandler根据MigrationRule决策；

2）执行MigrationRuleHandler#doMigrate，初始化所有底层ClusterInvoker；

MigrationRuleHandler

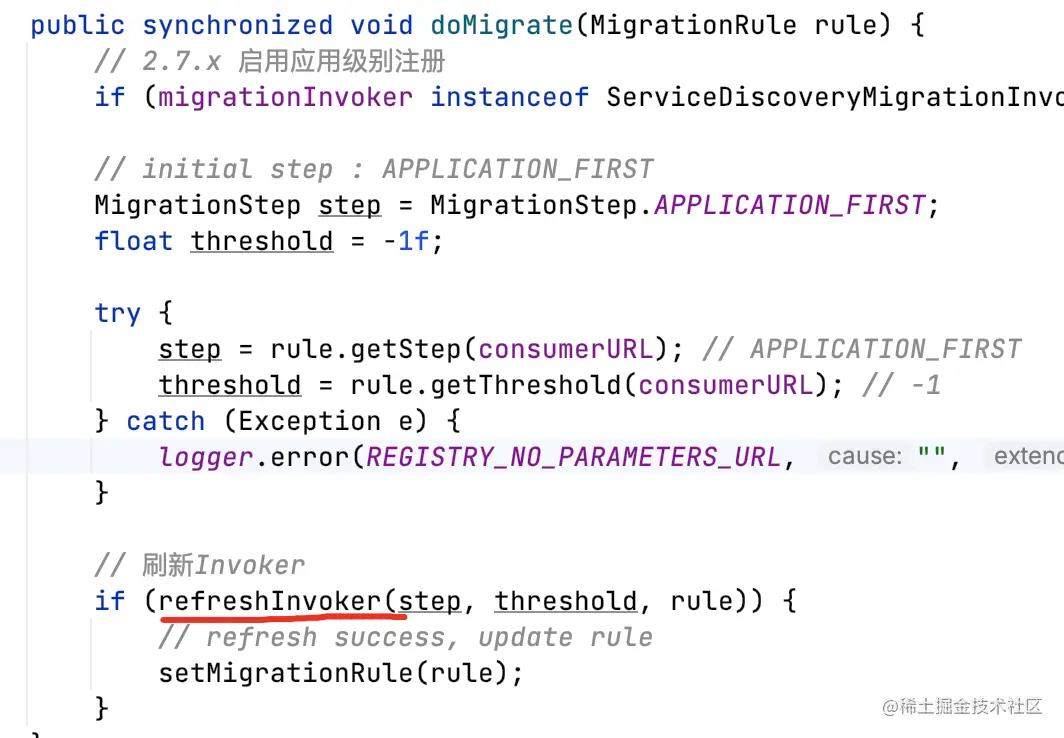

MigrationRuleHandler#doMigrate：无论是onRefer还是配置中心配置变更，都会走这里。

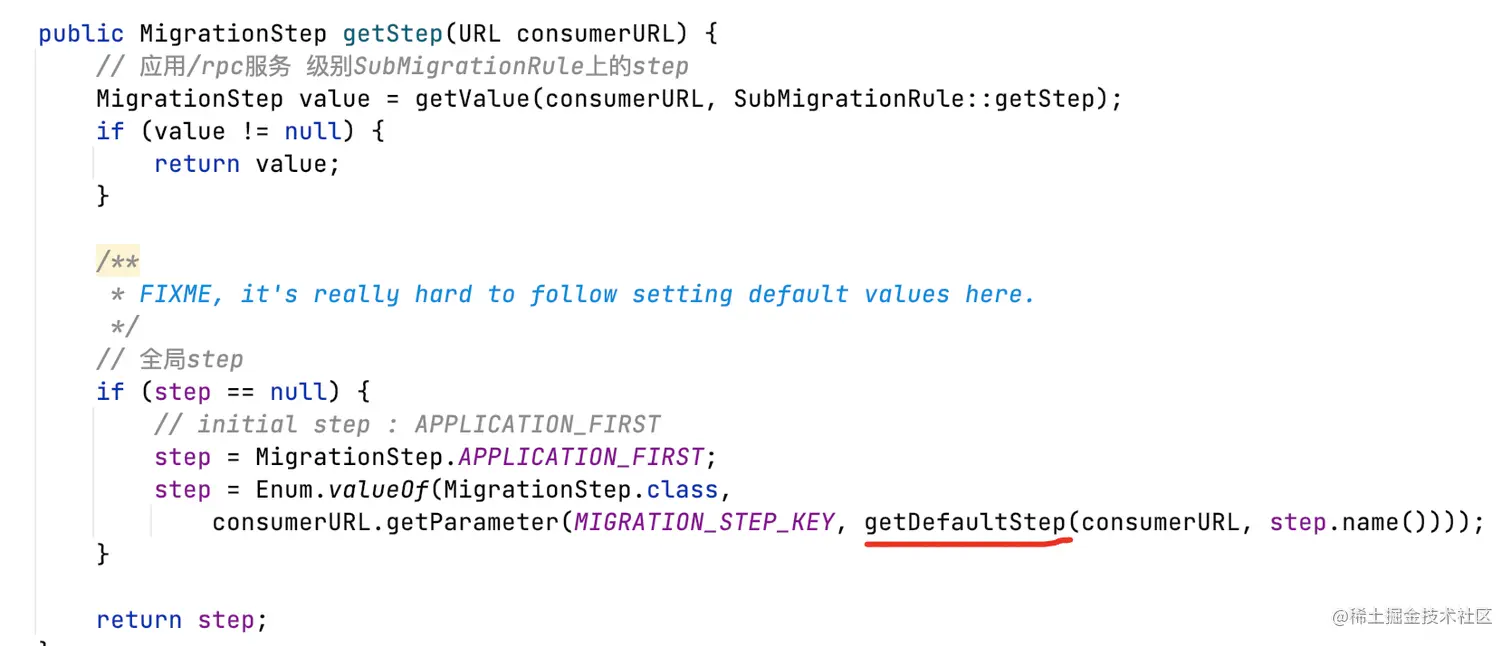

特别提一下MigrationRule#getStep这个方法，这里是获取迁移Step的核心逻辑。

优先级从高到低如下，只有MigrationRule是可以动态感知变更的：

• MigrationRule下interface级别step
• MigrationRule下application级别step
• MigrationRule的step（this.step）
• dubbo.application.migration.step
• dubbo.application.service-discovery.migration
• 默认APPLICATION_FIRST

注释也说了，这边初始化全局Step，实在很难follow，晕厥。

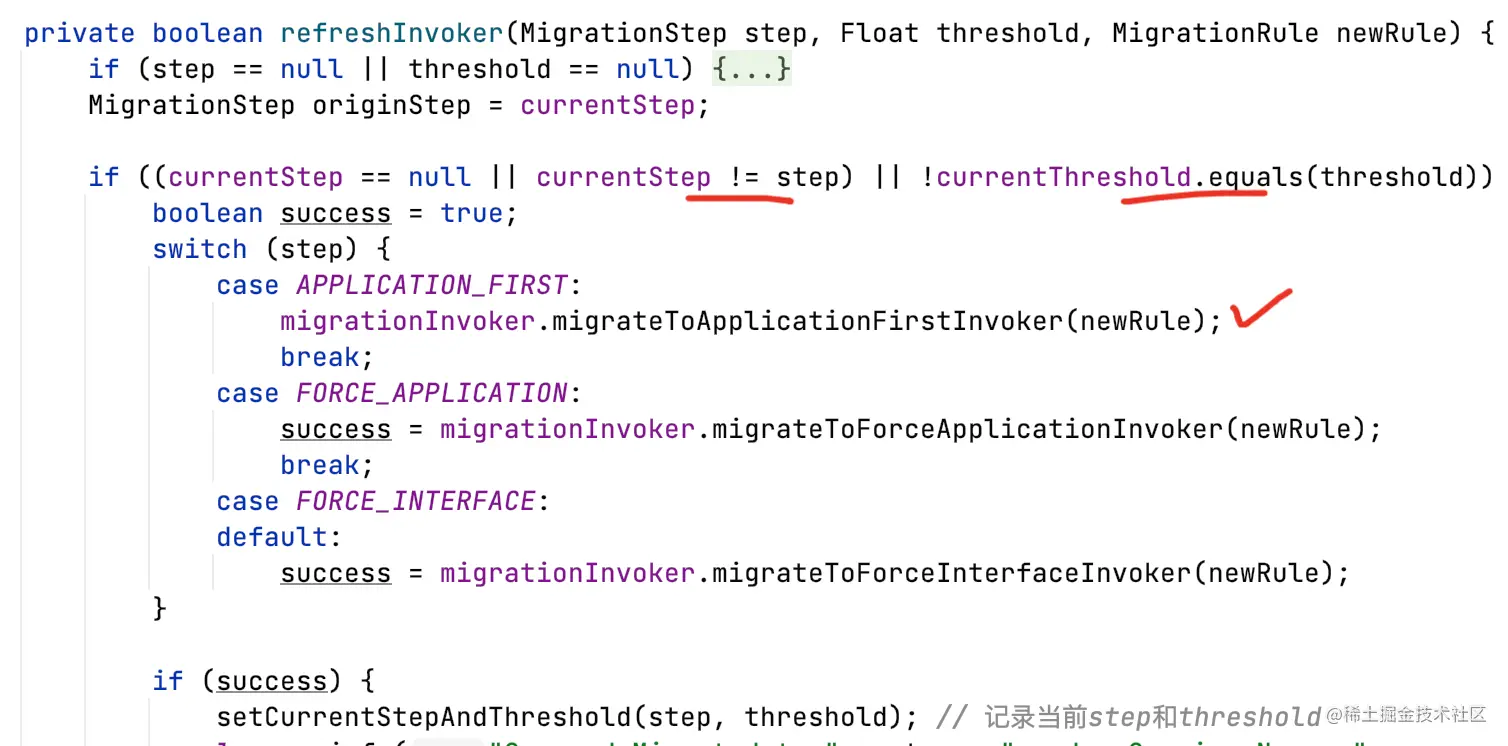

MigrationRuleHandler#refreshInvoker：根据Step不同，调用MigrationInvoker刷新底层Invoker。

注意：只有step和threshold发生变更，或初始化时，才会刷新invoker。

APPLICATION_FIRST原理

接下来关注APPLICATION_FIRST的原理。

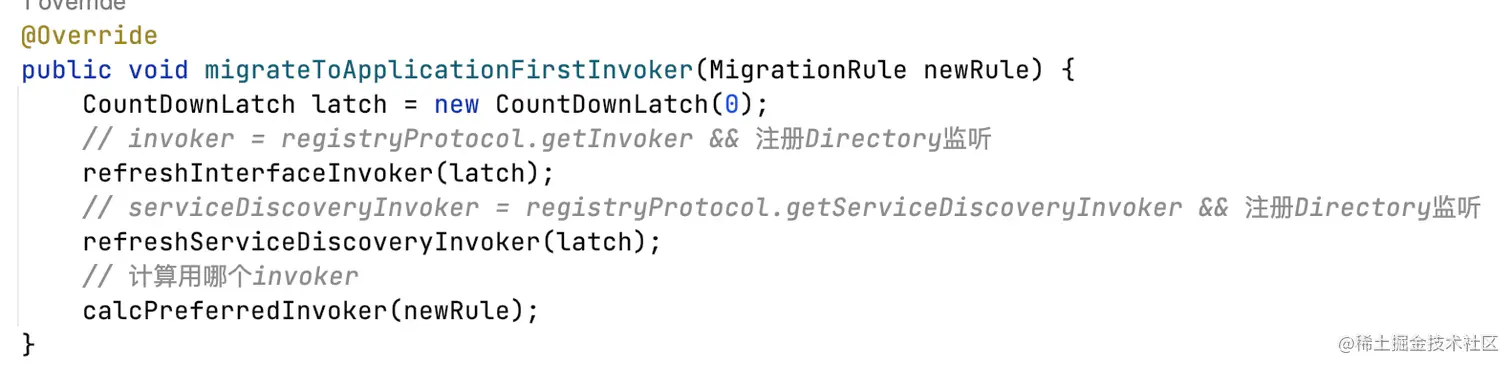

MigrationInvoker#migrateToApplicationFirstInvoker：

1）刷新接口ClusterInvoker，注册接口Directory监听；

2）刷新应用ClusterInvoker，注册应用Directory监听；

3）计算用哪个Invoker；

接口ClusterInvoker

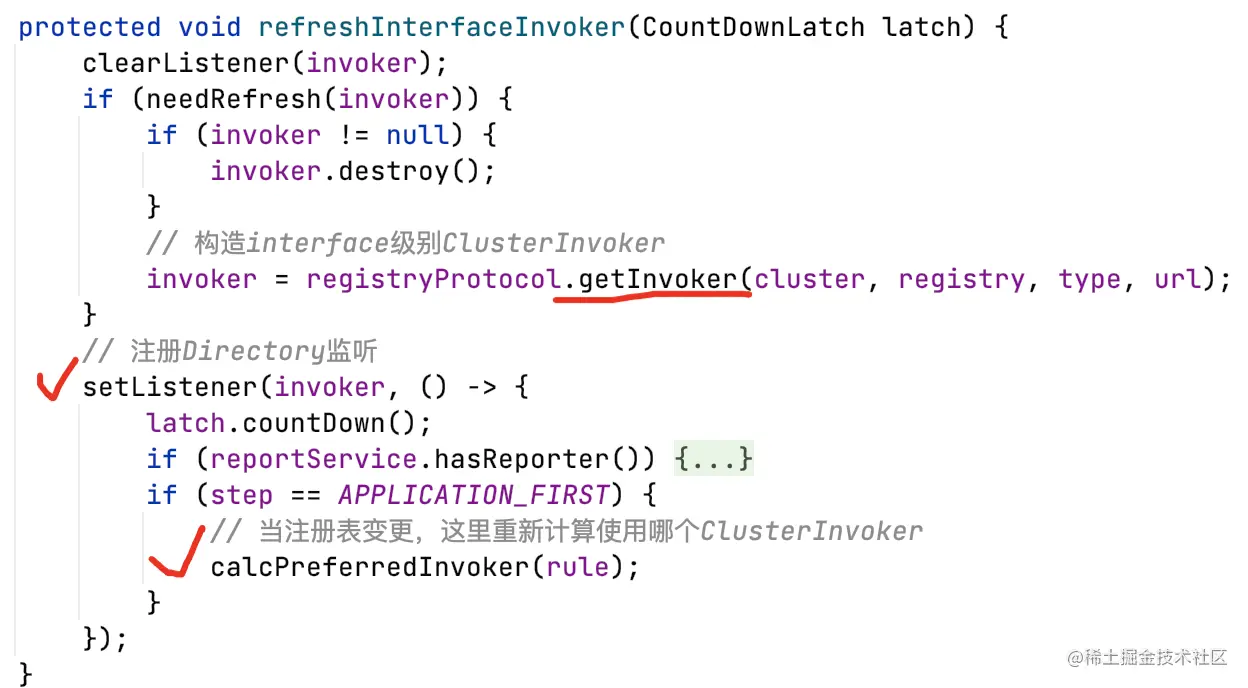

MigrationInvoker#refreshInterfaceInvoker：刷新接口ClusterInvoker。

1）如果接口ClusterInvoker之前有监听，先清除；

2）创建接口ClusterInvoker

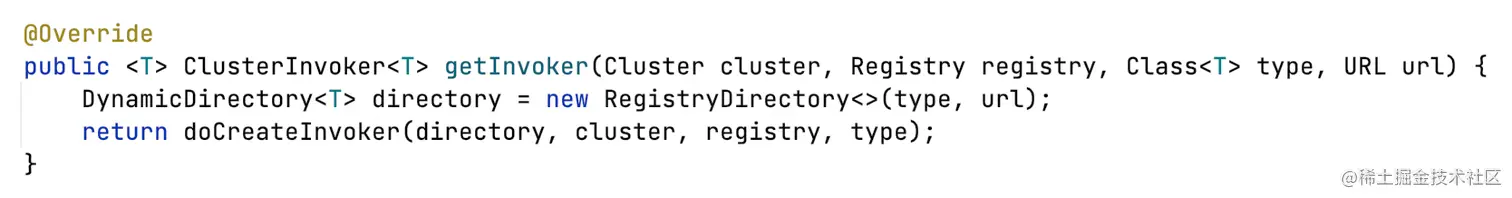

InterfaceCompatibleRegistryProtocol#getInvoker：

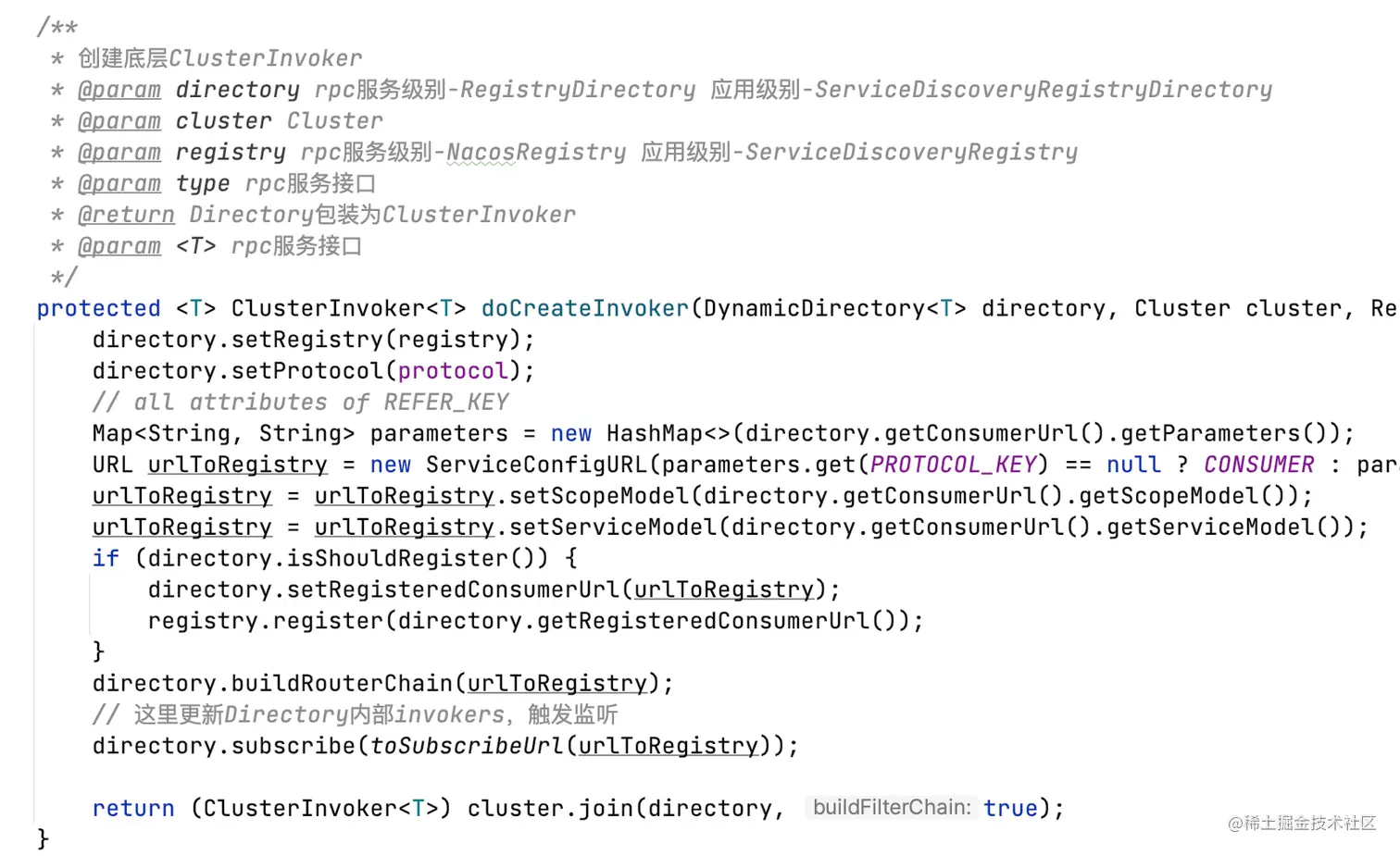

核心在RegistryProtocol#doCreateInvoker：

这里终于看到了2.x订阅和Cluster#join等操作，至此Directory内存注册表也构建完成了。

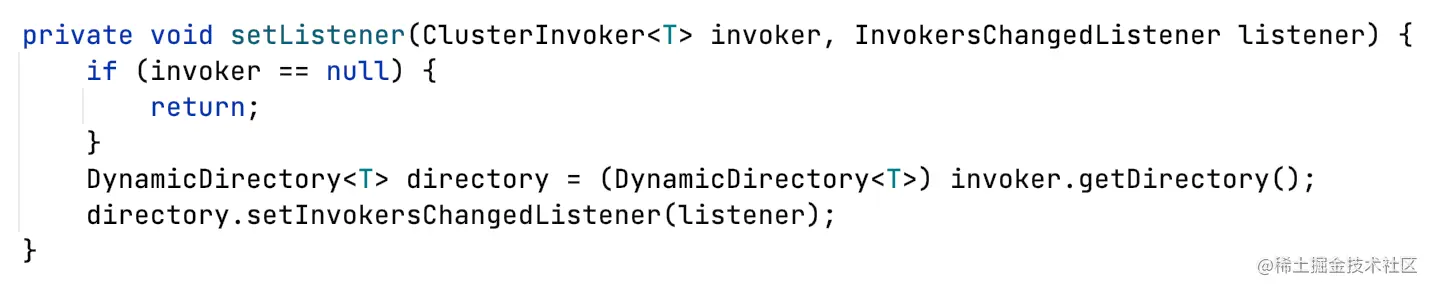

3）注册Directory监听

后续如果内存注册表发生变更（比如实例上下线），会重新触发calcPreferredInvoker计算。

应用ClusterInvoker

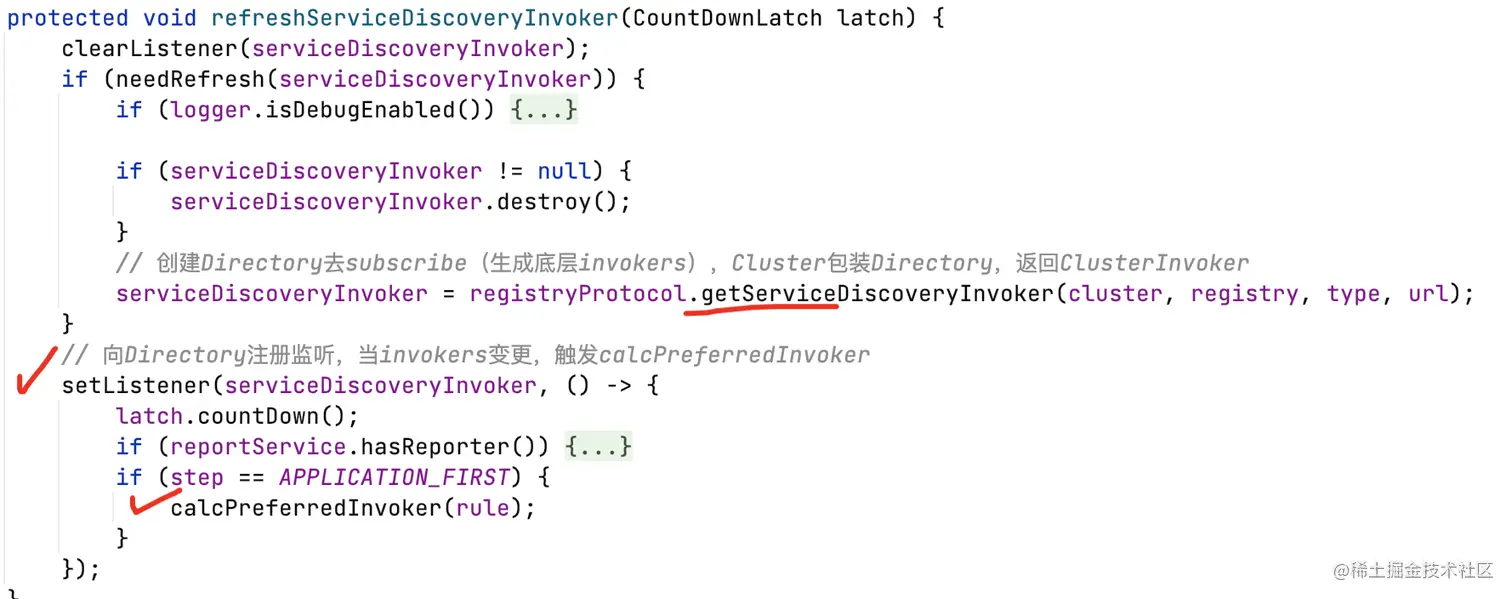

MigrationInvoker#refreshServiceDiscoveryInvoker：刷新应用ClusterInvoker。

流程和上面接口ClusterInvoker一致。

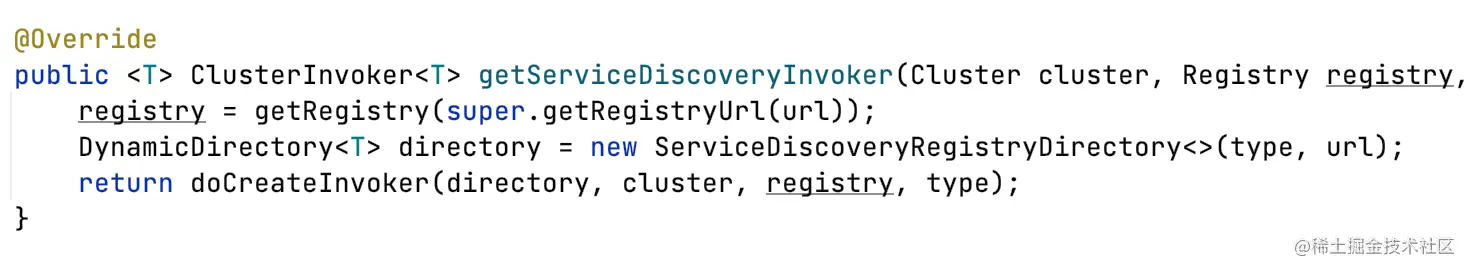

区别在于InterfaceCompatibleRegistryProtocol#getServiceDiscoveryInvoker：

1）getRegistry：返回应用级别ServiceDiscoveryRegistry，而不是用原始NacosRegistry（接口注册中心）；

2）DynamicDirectory：使用应用级别ServiceDiscoveryRegistryDirectory；

和接口ClusterInvoker一样，RegistryProtocol#doCreaetInvoker创建ClusterInvoker，只不过Directory注册表和Registry不同。

阈值决策

在内存注册表变更时，根据阈值MigrationRule配置的threshold，决策底层ClusterInvoker。

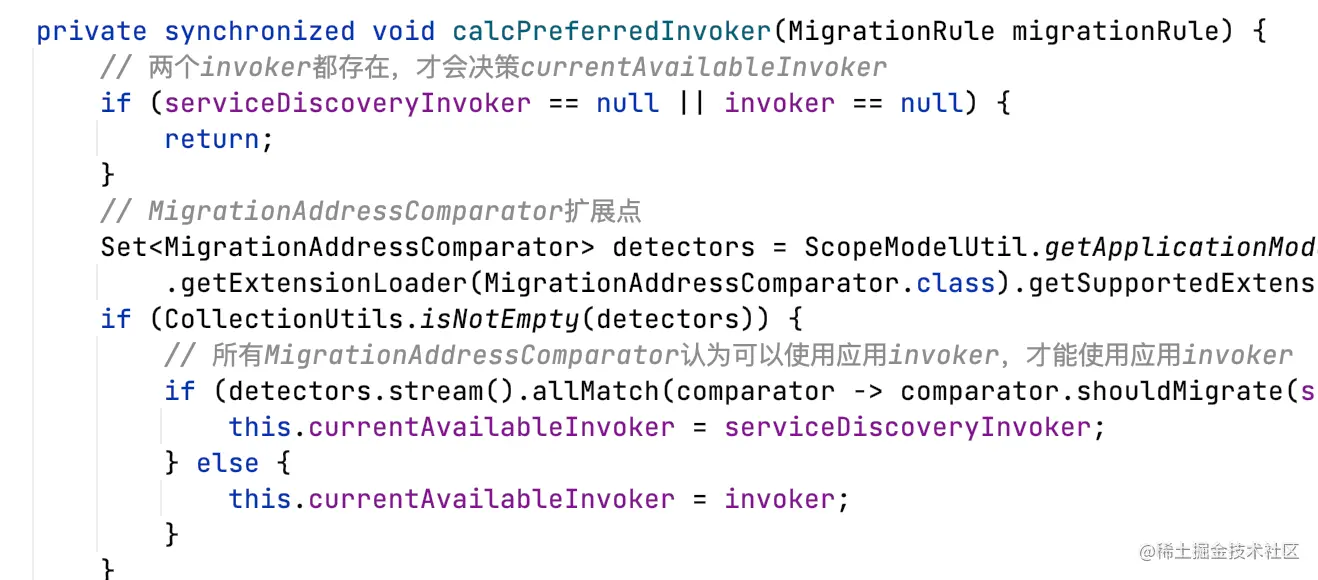

MigrationInvoker#calcPreferredInvoker：

当APPLICATION_FIRST，注册表变更都会走这里决策当前invoker指向接口invoker还是应用invoker。

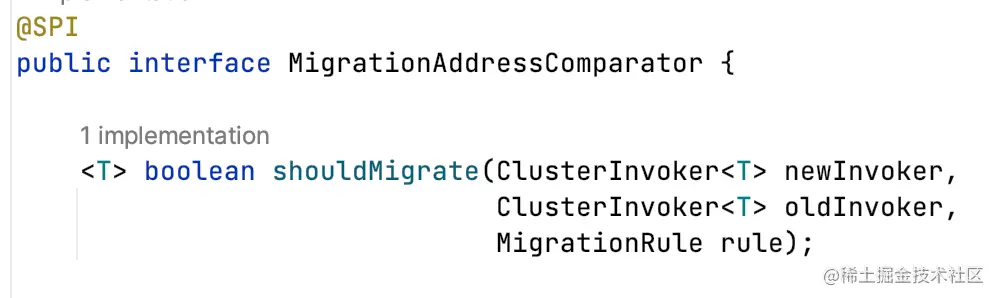

需要所有MigrationAddressComparator都认为可以切换为应用级别invoker，当前invoker才能指向应用级别invoker。

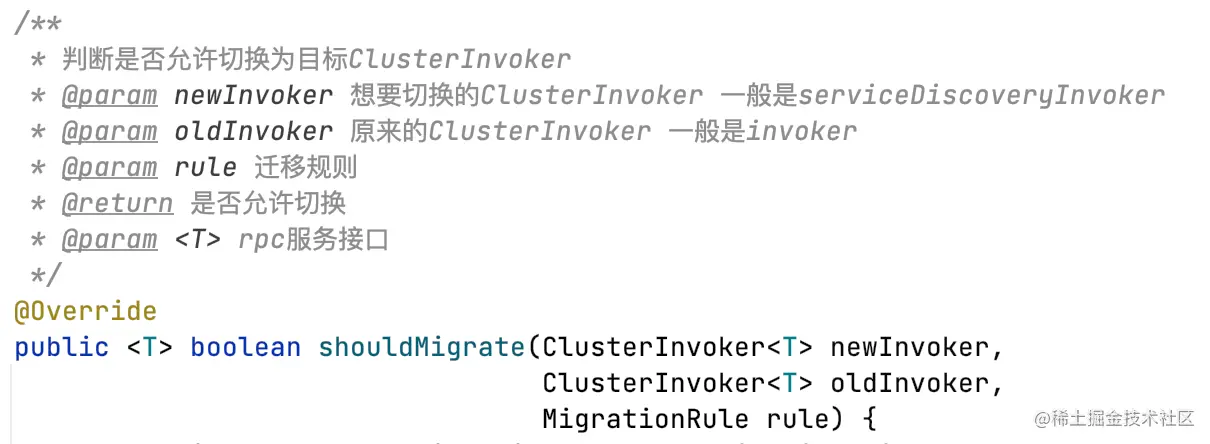

DefaultMigrationAddressComparator是仅有的实现。

根据两个ClusterInvoker目前持有的底层invoker数量来决策是否可以切换。

case1：应用invoker的内存注册表中没有invokers。

不允许切换，使用接口invoker。

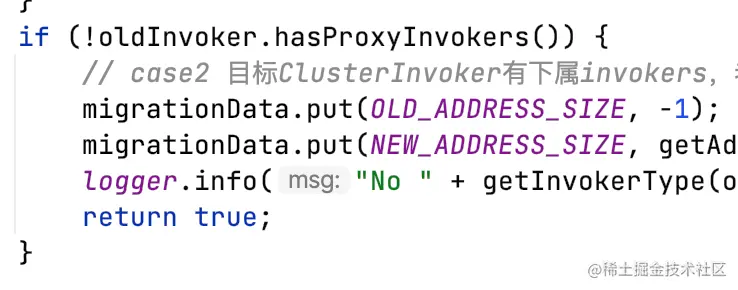

case2：应用invoker有invokers，但是接口invoker没有invokers。

直接切换，使用应用invoker。

case3：应用ClusterInvoker和接口ClusterInvoker都有invokers。

根据MigrationRule的threshold来决策是否切换。

如果应用Invokers数量/接口Invokers数量>=threshold，就允许使用应用invoker，否则使用接口invoker。

注：我这里看到threshold的默认阈值是0.0，并不是官网的1.0。

也就是说，默认情况下，应用级别注册provider数量大于0，就使用应用ClusterInvoker。

并非1.0情况下，应用invokers数量超过接口invokers数量才使用应用ClusterInvoker。

可以想像，当provider上下线过程中，注册表的变更会影响APPLICATION_FIRST的决策：

• 如果没有应用级别provider，将会自动切换为接口级别provider；
• 如果有应用级别provider且超过一定数量，根据threshold自动切换为应用级别provider；

灰度决策

在APPLICATION_FIRST的情况下，运行时执行哪个ClusterInvoker还可以通过灰度值来干预。

灰度值默认100，代表禁用灰度逻辑，如果灰度值小于100，每次生成随机数，超出灰度值则走接口ClusterInvoker。

比如配置灰度值60，

随机数为80，则走接口ClusterInvoker，即使当前接口注册表里没有invokers；

随机数为50，则走decideInvoker决策以后，选择ClusterInvoker执行。

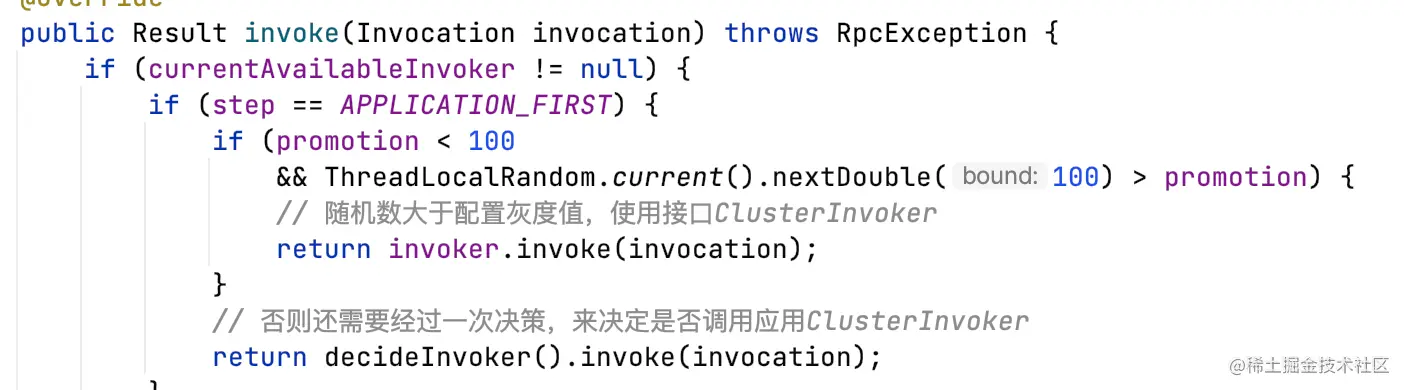

MigrationInvoker#invoke：代理方法，使用底层某个ClusterInvoker执行。

兜底决策

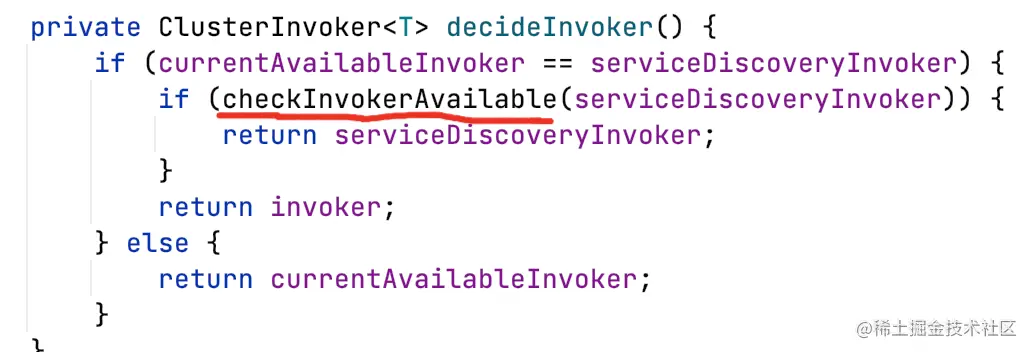

MigrationInvoker#decideInvoker：即使没有灰度策略，也需要二次判断应用级别ClusterInvoker是否可用。

如果应用ClusterInvoker不可用，还是要走接口ClusterInvoker。

DynamicDirectory#isAvailable：判断是否存在一个DubboInvoker可用。

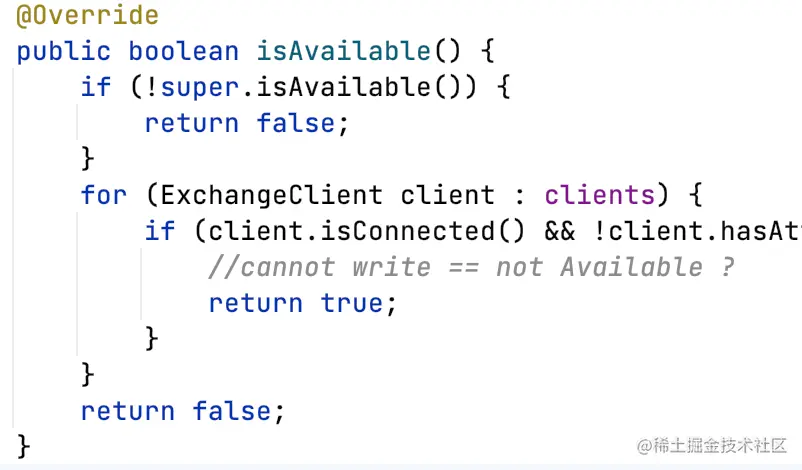

DubboInvoker#isAvailable：如果有一个长连接是存活的，就返回true。（以dubbo协议为例）

FORCE_APPLICATION原理

虽然双订阅消耗不大，但是最终还是切换为FORCE_APPLICATION更合适吧。

MigrationInvoker#migrateToForceApplicationInvoker：切换为强制应用ClusterInvoker。

1）刷新应用ClusterInvoker（同APPLICATION_FIRST，只不过传入CountDownLatch是1）；

2）如果接口invoker不存在（比如启动时就用的FORCE_APPLICATION），直接切换成功；

3）如果delay，可以等待一会，尽量等ClusterInvoker里的Directory刷新完毕；

4）如果force，强制切换，销毁接口invoker；

5）如果threshold通过，切换并销毁接口invoker；

5）否则不切换，且如果之前step是force_interface需要回滚销毁应用invoker；

MigrationInvoker#invoke：运行期间，FORCE切换后不会做任何灰度或兜底决策，直接执行应用ClusterInvoker。

总结

本章我们分析了2.x升级到3.0应用级别注册发现的相关源码，

避免在不理解原理的情况下升级3.0造成一些麻烦。

provider

provider默认双注册，即register-mode=all，底层会生成两个注册url，可以认为是多注册中心的特例。

如果consumer升级完毕，provider可以切换register-mode=application，这样底层就只有一个注册url了。

consumer

重点在于consumer侧的升级，consumer默认双注册，即step=APPLICATION_FIRST。

从配置角度来说，有两类配置项：

• 全局kv配置：不能动态更新，只能控制step迁移步骤，默认APPLICATION_FIRST；
• 高级MigrationRule配置：支持配置step、阈值、灰度，支持应用粒度和接口粒度控制；

consumer侧有三个核心类。

MigrationRuleListener，负责监听服务引用和配置变更，解析MigrationRule交给MigrationRuleHandler处理。

MigrationRuleHandler，判断MigrationRule是否变更（step/threshold），根据step不同切换MigrationInvoker行为。

MigrationInvoker，ClusterInvoker代理，根据一系列条件决策实际执行哪个ClusterInvoker。

APPLICATIONF_FIRST

MigrationInvoker持有接口ClusterInvoker和应用ClusterInvoker。

threshold阈值，决策当前currentInvoker（指针），如果内存注册表（Directory）中应用invokers数量/接口invokers数量>=threshold，则使用应用Invoker，否则使用接口Invoker。如果注册表发生变更，这里指针也可能发生变更。

proportion灰度值，运行时决策是否执行应用invoker（假设current指向应用invoker），默认100。

假设灰度值=80，如果随机数大于80则走接口invoker；

如果随机数小于等于80，需要判断底层是否存在一个能够正常通讯的应用invoker，如果不存在，还是走接口invoker，如果存在，才会走应用invoker。

FORCE_APPLICATION

虽然消费者双订阅可能消耗不大，但是切换为FORCE_APPLICATION可能更好。

切换FORCE_APPLICATION成功，底层只会存在一个应用ClusterInvoker。

支持force强制切换，不经过threshold阈值决策，强制使用应用ClusterInvoker。

支持threshold阈值决策，同APPLICATION_FIRST。

运行期间不会存在灰度和兜底决策逻辑，直接执行应用ClusterInvoker。

参考文献

• cn.dubbo.apache.org/zh-cn/overv…
• cn.dubbo.apache.org/zh-cn/overv…
