SDIO 协议物理层笔记和测试

用户9688861154838
654 阅读1分钟

SDIO 协议物理层笔记和测试

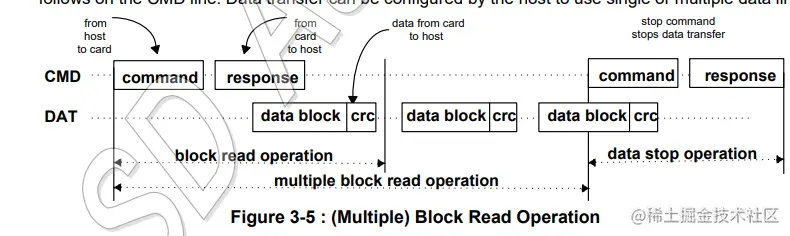

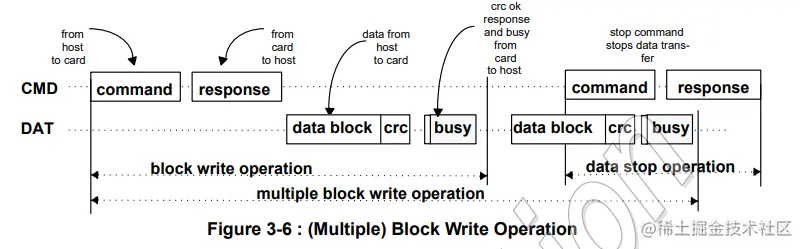

读写时序（多块方式) multiple-read.PNG


写数据测试以及波形抓取(cmd 和 dat0线)

正常写数据波形.jpg 可以看出cmd有3次，第一次发送cmd25读取数据，数据线写了512Bx2(2个sector), 然后发送cmd12停止， 数据线拉低表示数据busy, 最后发送cmd13判断卡的状态（是否繁忙)

初始化时序

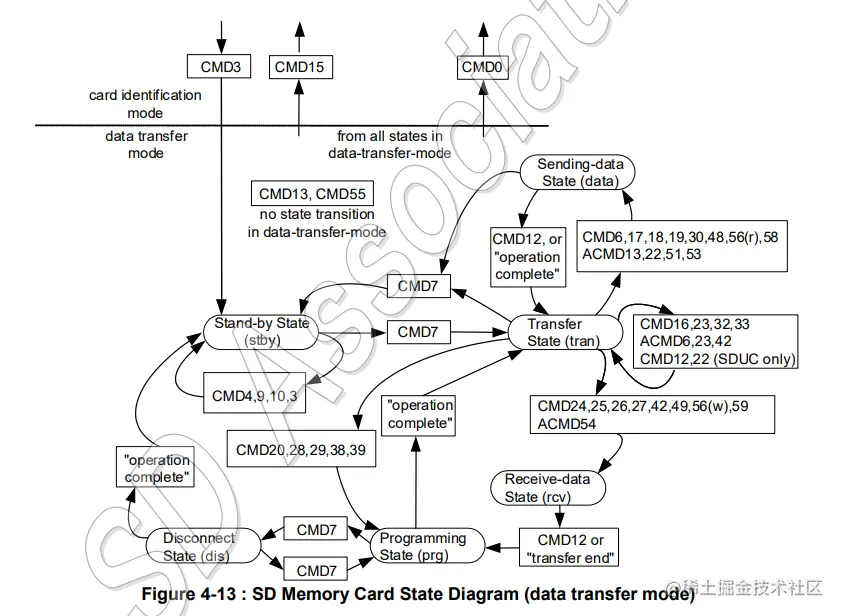

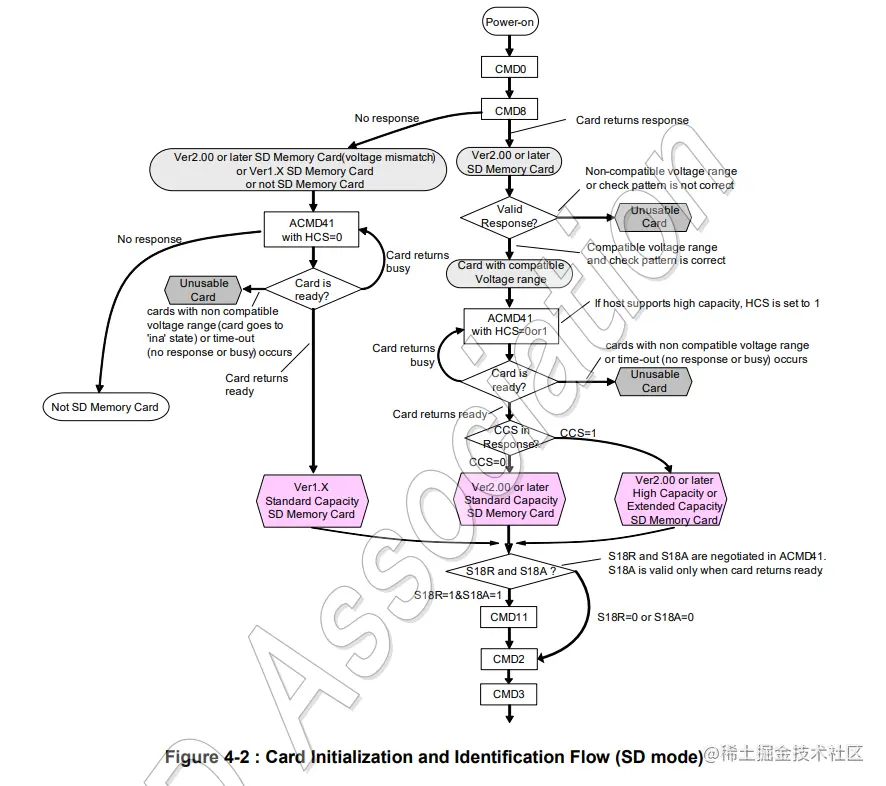

sd-initialization.PNG 传输模式状态转换（读写)

sd-state-transfer-mode.PNG UHS-I host initialization
