一、这是什么？

Flutter widget inspector是一个强大的工具，用于可视化和查看widget树。Flutteer框架层使用widgets作为核心构建模块来处理空间（例如文本、按钮和切换等）到布局（例如居中、填充、行和列等）的所有内容。Flutter inspector不仅可以帮助你可视化查看Flutter widget树，还有其他的作用：

了解现有布局
诊断布局问题

二、开始使用

要调试布局问题，请在Debug模式下运行应用程序，然后点击DevTools工具栏上的Flutter inspector选项打开调试面板。

2.1、可视化地调试布局问题

下面是Flutter inspector工具栏中可用功能指南。当空间有限时，将直接使用图标展示。

Select widget mode icon 选择 widget 模式：启用此按钮以在设备上选择wiidget进行查看。

Refresh tree icon 刷新树：重新加载当前widget的信息。

Slow animations icon 慢速动画：以五分之一的速度运行动画以便对它们进行优化。

Show guidelines mode icon 显示引导线：覆盖一层引导线以帮助调整布局问题。

Show baselines icon 显示基线：针对文字对齐展示文字的基线。对减产文字是否对齐有帮助。

Highlight repaints icon 高亮重绘制内容：重新绘制时在图层上依次显示不同的颜色。

Highlight oversized images icon 高亮尺寸过大的图片：在运行的应用程序中高亮并反转消耗过多内存的图像。

三、检查一个widget

你可以浏览widget树并查看其附近的widgets和它们的属性值。

要在widget树中找到单个UI元素，请单击工具栏中的Select Widget Mode按钮。这将使设备上的应用程序进入「widget select」模式。单击应用界面上的任何widget，将选中widget并将widget树滚动到对应的结对安。再次点击Select Widget Mode按钮则退出「widget select」模式。

在调试布局问题时，要查看的关键字段是size和constraints。其中约束沿树结构向下传递，尺寸信息则向上返回。

四、Flutter布局浏览器

Flutter布局浏览器可以帮助你更好地理解Flutter布局，可以参考一下我的另外一篇文章： Flutter之Layout Explorer初体验

4.1、使用布局浏览器

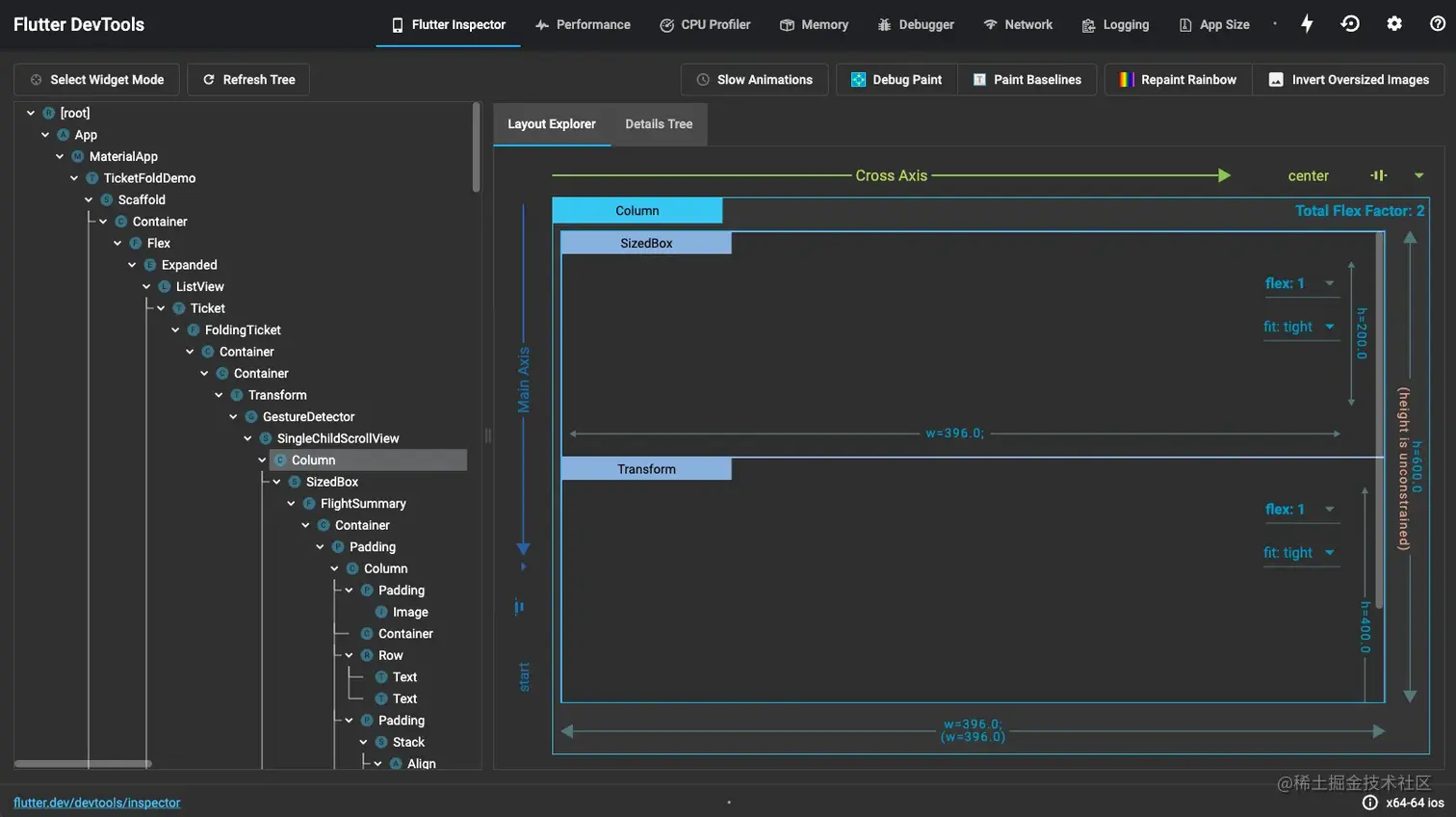

从Flutter Inspector中，选择一个widget。布局浏览器支持弹性布局和固定大小的布局，并且针对它们配备了特定的工具。

4.1.1、弹性布局

当你选择了一个弹性布局widget（例如，Row、Column、Flex）或它的子widget时，弹性布局工具将显示在布局浏览器中。

布局浏览器会只管显示Flex widgets以及其子元素的布局方式。浏览器中还显示主轴和交叉轴，以及每个轴当前的对齐方式（例如，start、end和spaceBetween）。它还显示了诸如弹性系数、弹性是适配和布局约束等详细信息。

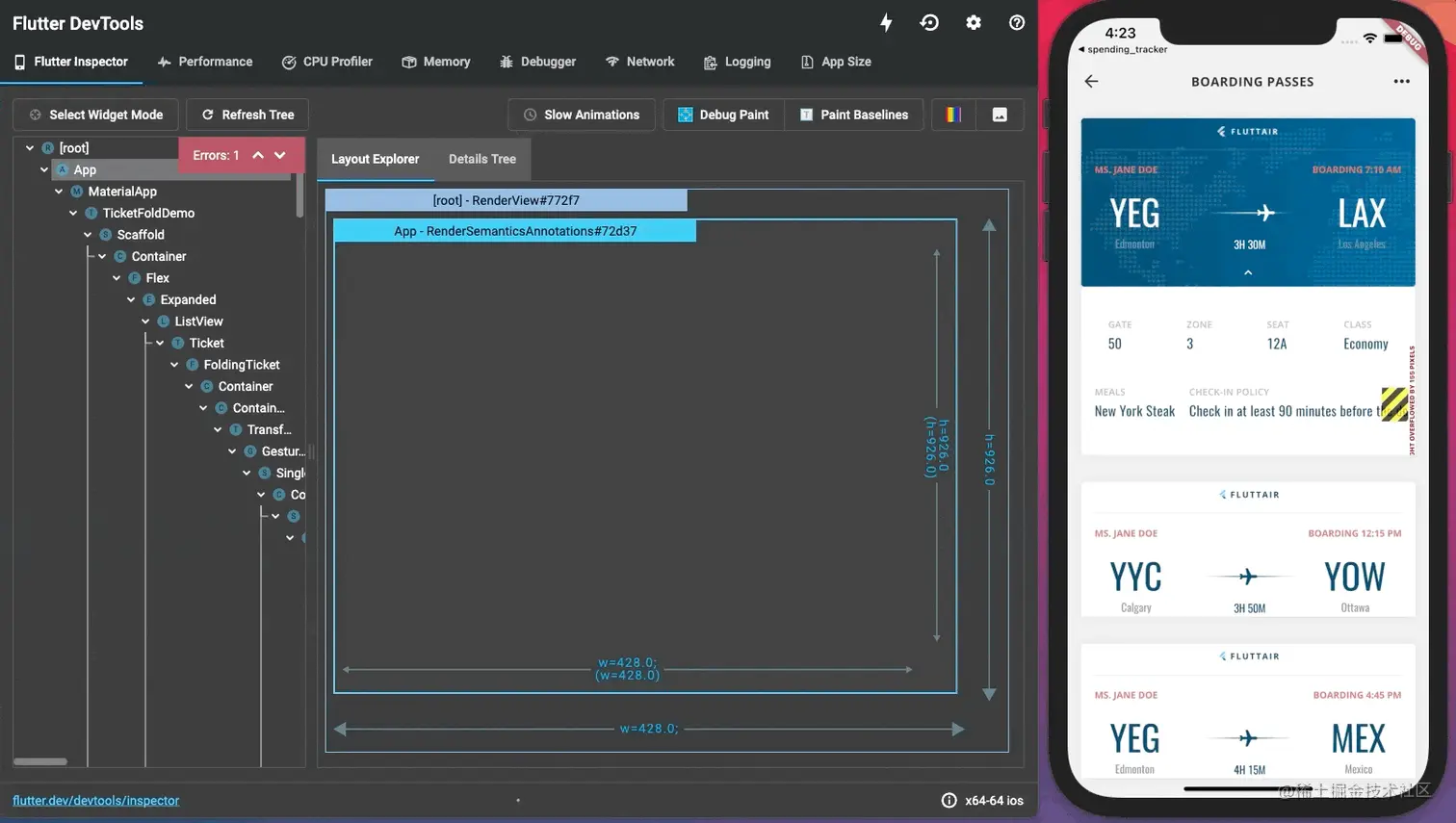

此外，浏览器中还会显示布局约束冲突和渲染溢出错误。正如你的设备上看到的那样，违背布局约束的地方会被标记红色，溢出错误已标准的「黄色条带」显示。这些可视化的错误是为了让我们更好地理解溢出错误发生的原因，并了解如何修复它们。

在Select Widget Mode模式下，点击布局浏览器中的widget会同步选择到设备上。启用此模式，请点击调试模版中的Select Widget Mode按钮。

你可以在布局浏览器的下拉列表修改属性值，例如弹性系数、弹性适配和对其方式。当修改widget的属性时，您会看到新的值的同时在浏览器和运行Flutteer应用程序的设备上生效。浏览器通过动画使更改的效果清晰可见。从布局浏览器中对widget属性的更改不会修改源代码，将在热重载时还原。

4.1.2交互属性

布局资源管理器支持修改mainAxisAlignment、crossAxisAlignment和RlexparentData.flex.将来，我们可能会添加对其他属性的支持，例如mainAxisSize、textDirection和FlexPareentData.fit。

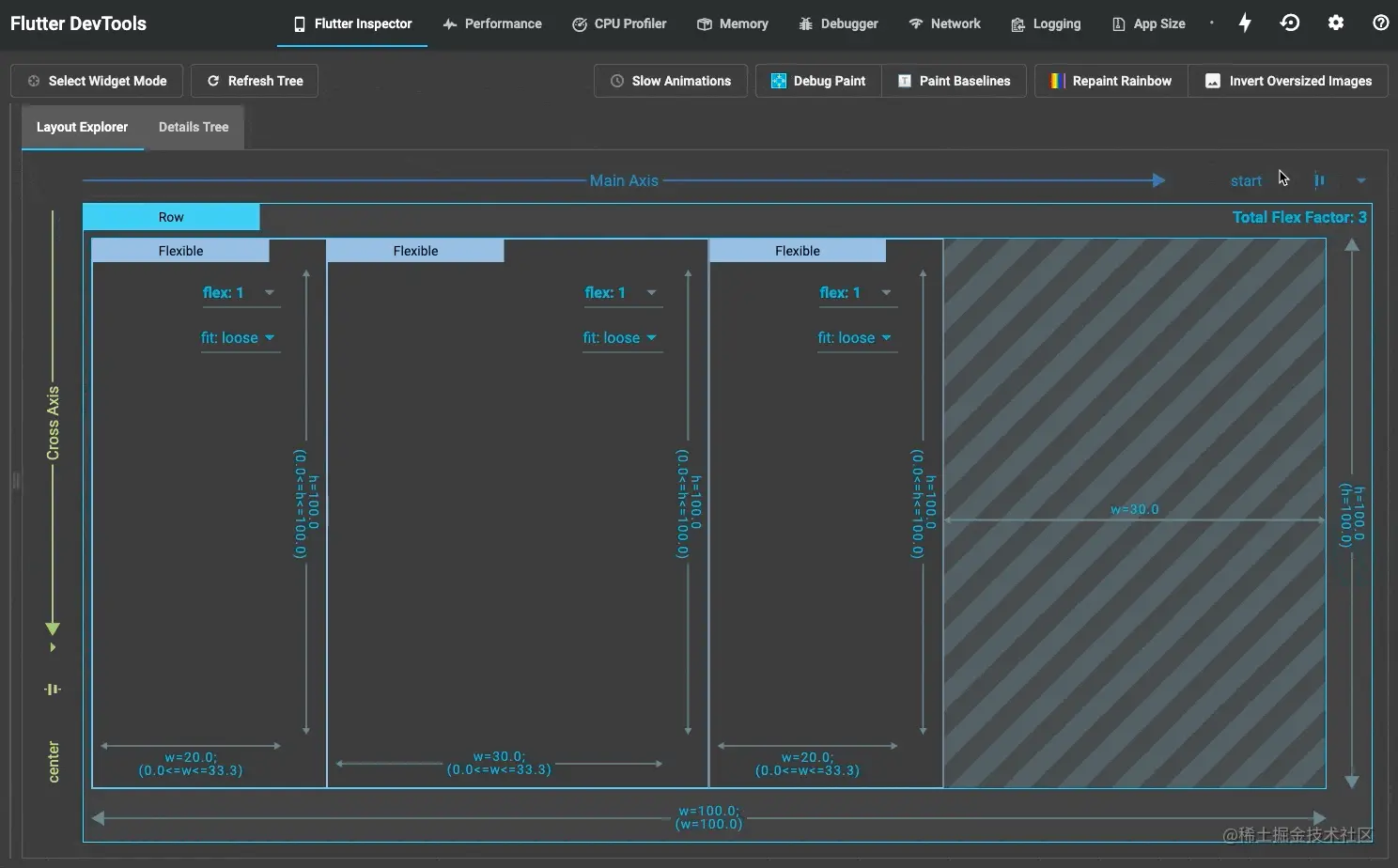

mainAxisAlignment

支持属性：

MainAxisAlignment.start
MainAxisAlignment.end
MainAxisAlignment.center
MainAxisAlignment.spaceBetween
MainAxisAlignment.spaceAround
MainAxisAlignment.spaceEvenly

crossAxisAlignment

支持属性：

CrossAlignment.start
CrossAlignment.center
CrossAlignment.end
CrossAlignment.stretch

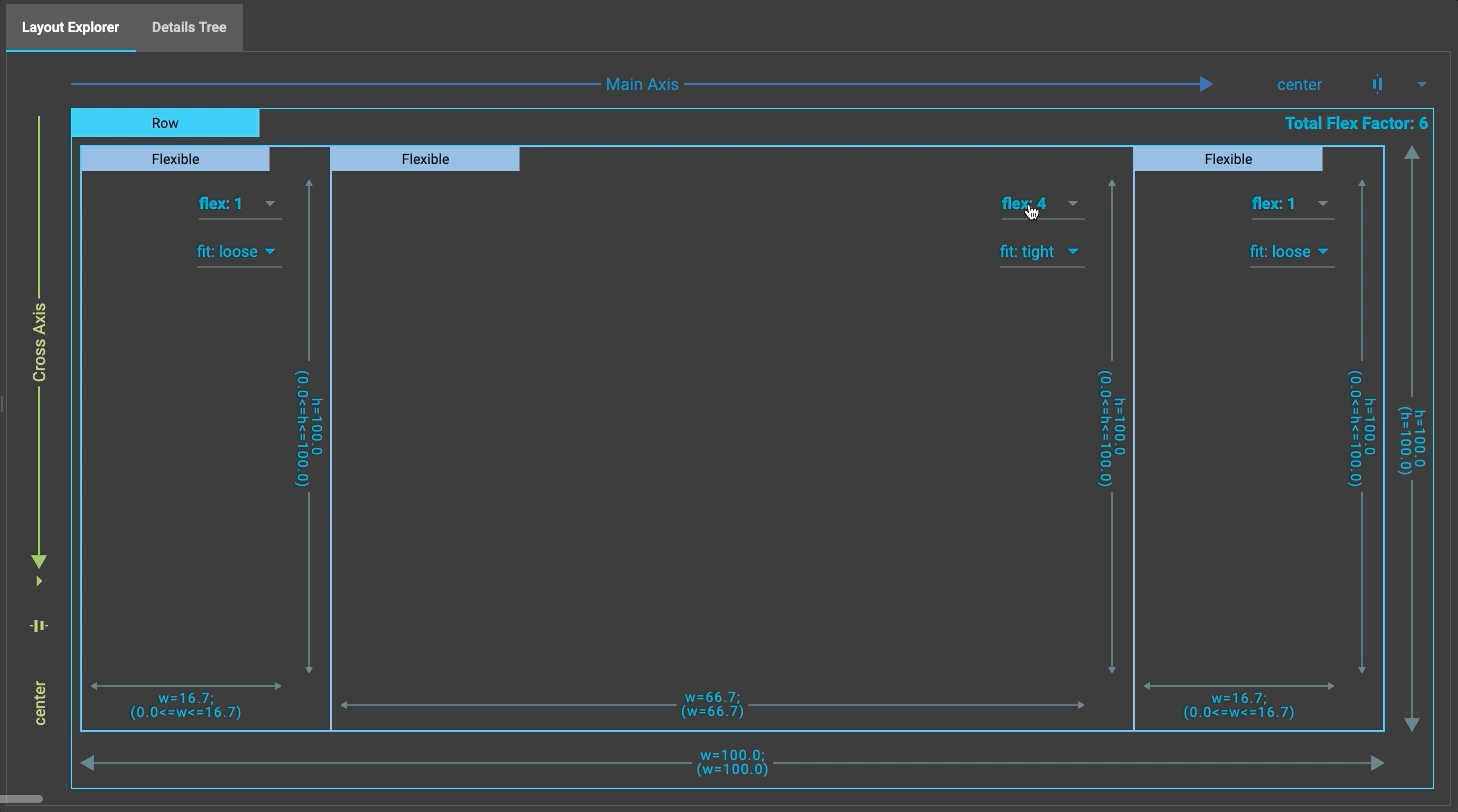

FlexParentData.flex

布局浏览器支持设置7种弹性因子（null、0、1、2、3、4、5），但从技术上讲，弹性widget子级的弹性因子可以是任何整数。

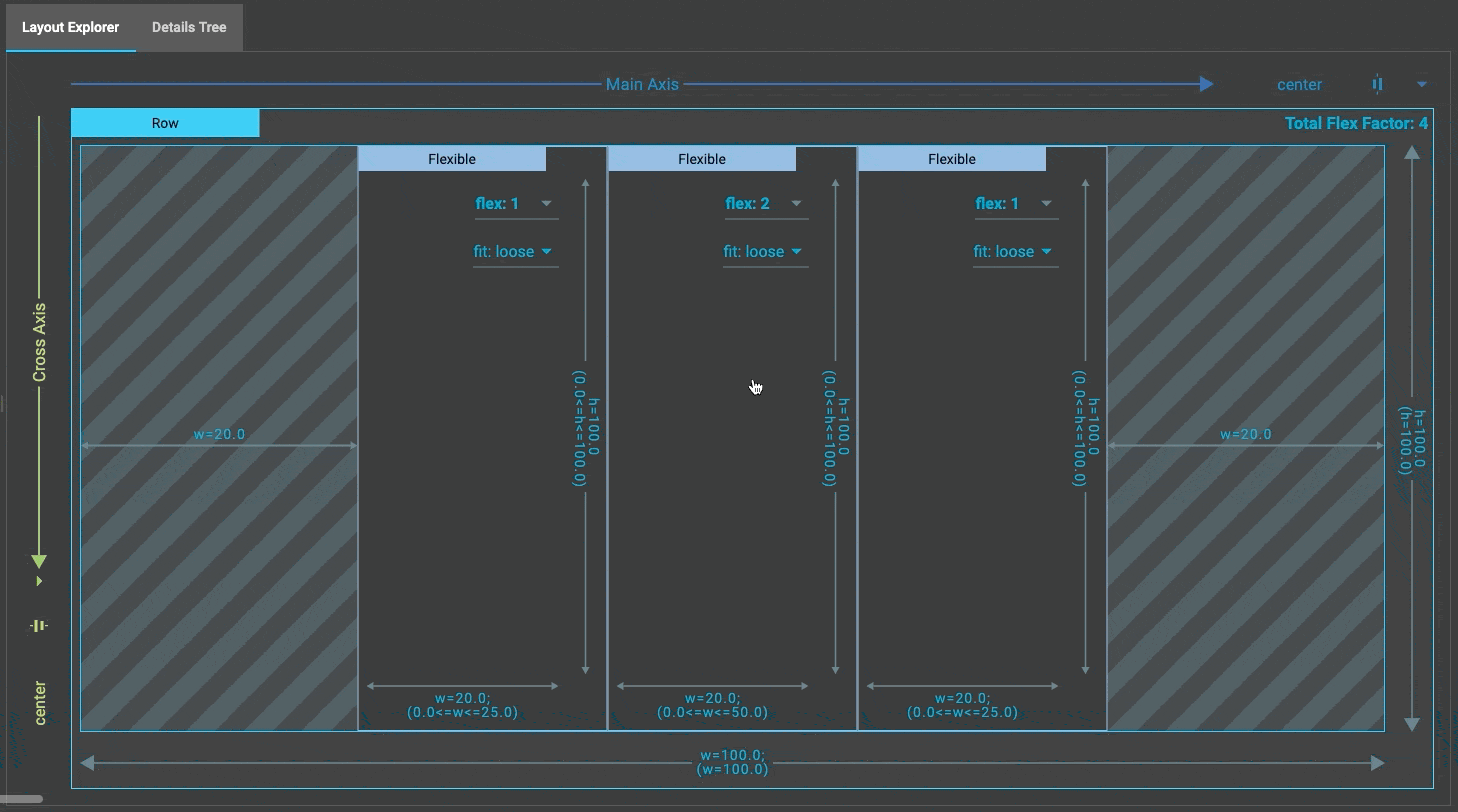

Flexible.fit

布局浏览器支持两种不同类型的FlexFit:loose和tight。

4.1.3、固定大小布局

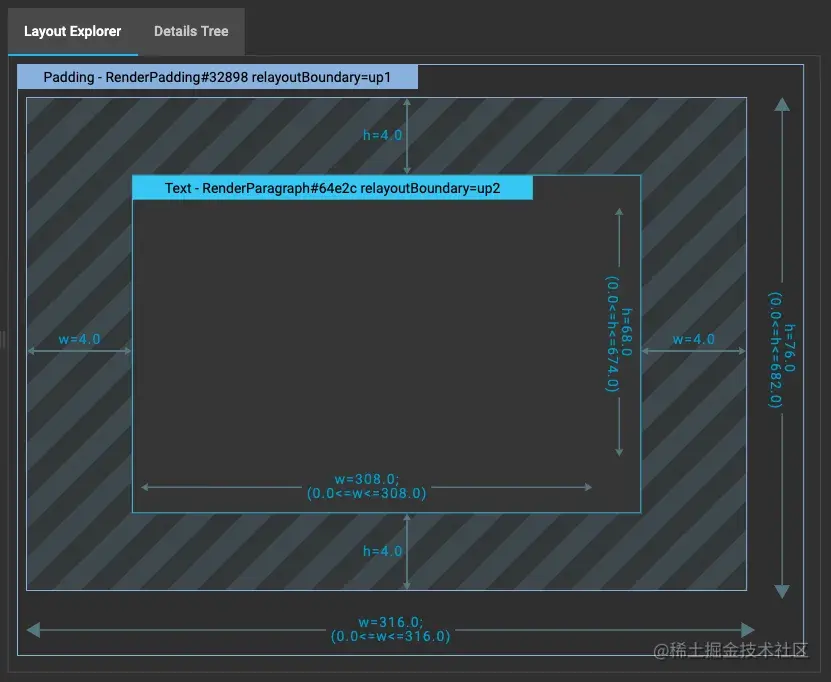

当您选择一个固定大小的widget而不是弹性widget时，它的布局信息将显示在布局浏览器中。你可以看到所有widget及其最近的上一级RenderObject的大小、约束和填充信息。

五、调试视觉效果

Flutter Inspector提供了多种可视化方式调试应用的方式。以下是在Flutter DevTools中的inspector可用选项：

5.1、慢速动画

启用时，动画将以五分之一的原有速度运行，方便对视觉效果进行检测。当你想要仔细检查并调试看起来不正常的动画时，这个选项会非常有用。

你也可以使用代码设置：

import 'package:flutter/scheduler.dart';

void setSlowAnimations() {
    timeDilation = 5.0;
}

这会让动画时长增加5倍（倍速减慢5倍）。

下面的录屏展示了动画减速前后的对比。

5.2、显示引导线

该功能会在您的应用顶层绘制引导线，展示绘制区域、对齐、间距、滚动视图、裁剪和空位填充。

这个工具能帮助你更加了解你的布局。例如查找不需要的填充或理解widget的对齐方式。

你也可以通过代码启用：

import 'package:flutter/rendering.dart';

void showLayoutGuidelines() {
    debugPaintSizeEnable = true;
}

5.2.1、Render boxes

RenderBox

绘制在屏幕上的widgets会创建一个RenderBox，它是Flutter布局的基础构建。这些RenderBox会加上一个浅蓝色的边框。

5.2.2、对齐方式

对齐方式将黄色箭头展示。这些箭头会显示出垂直和竖屏方向的widget相对其付布局的偏移。例如，这各个按钮图标有四个箭头表示它被居中展示：

5.2.3、间距

间距会以半透明的蓝色背景显示：

5.2.4、滚动视图

包含滚动内容的widget（例如ListView）会展示绿色的箭头：

5.2.5、裁剪

使用了诸如ClipRect Widget进行裁剪的内容，会以粉红色的虚线加一个剪刀图标展示：

5.2.6、空位填充

空位填充的widgets会以灰色背景展示，例如没有child的SizedBox:

5.3、显示基线

该选项会显示所有的基线。基线是水平的用来定位文字的线。

在检查文字是否垂直对齐时，基线会非常有用。例如，下图中文字的基线稍微有一些错位：

Baseline widget可以用来调整基线。

在设置了基线的RenderBox上，都会显示一条线。字母的基线是以绿色展示，而符号的基线以黄色展示。

你可以通过代码启用：

import 'package:flutter/rendering.dart';

void shoowBaselines() {
    debugPaintBasselinesEnabled = true;
}

5.4、高亮重绘制内容

该选项会为所有的RenderBox绘制一层边框，在它们重新绘制时改变颜色。

以彩虹色谱循环的颜色，有利于你找到应用中频繁重绘导致性能消耗过大的部分。

例如，一个动画可能导致整个页面一直在重绘。将动画使用RepaintBoundary widget嵌套，可以保证动画只会导致其本身重绘。

下面是一个进度指示器导致其容器重绘的例子：

class EverythingRepaintsPage extends StatelessWidget {
    const EverythingRepaintsPage({super.key});

    @override
    Widget build(BuildContext context) {
        return Scaffold(
            appBar: AppBar(title: const Text('Repaint Example')),
            body: const Center(
                child: CircularProgressIndicator(),
            ),
        );
    }
}

将进度指示器使用RepaintBoundary包裹，可以将重绘范围缩小范围至它本身占有的区域。

class AreaRepaintsPage extends StatelessWidget {
    const AreaRepaintsPage({super.key});

    @override
    Widget build(BuildContext context) {
        return Scaffold(
            appBar: AppBar(title: const Text('Repaint Example'),
            body: const Center(
              child: RepaintBoundary(
                  child: CircularProgressIndicator(),
              ),
            ),
        );
    }
}

RepaintBoundary widget也有一些额外的消耗。它们对性能有一定的帮助，但也会在创建额外的绘制画布时增加一定的内存消耗。

你也可以通过代码启用：

import 'package:flutter/rendering.dart':

void highlightRepaints() {
    debugRepaintRainbowEnable = true;
}

5.5、高亮尺寸过大的图片

该选项会将尺寸过大的图片高亮表示，并且进行垂直翻转及色调反转：

被高亮的图片使用了过多的内存。例如一张5MB大小的图片以100x100像素展示。

这样的图片会导致性能低下，在低端设备上尤为明显，而当你在诸如列表中有大量这样的图片时，性能的下降会叠加。调试控制台窗口会打印每个图片的信息：

     dash.png has a display size of 213×392 but a decode size of 2130×392, which uses an additional 2542KB.

超过128KB的图片被视为过大。

5.5.1、调整图片

在可能的情况下，最好的办法是调整图片资源的大小，让它变得更小。

如果该方法不可行，你可以使用Image构造里的cacheHeight和cacheWidth参数：

class ResizedImage extends StatelessWidget {
    const ResizedImage({super.key});

    @override
    Widget build(BuildContext context) {
        return Image.asset(
            'dash.png',
            cacheHeight: 213,
            cacheWidth: 392,
        );
    }
}

这样的方法可以让引擎以指定的大小解析图片，减少内存的消耗（解析开销和空间占有相较图片调整图片本身仍然较大）。无论任何设置参数，图片依然会以布局限制或大小进行渲染。

该属性同样可以使用代码设置：

void showOversizedImages() {
    debugInvertOversizedImages = true;
}

六、树的详细信息

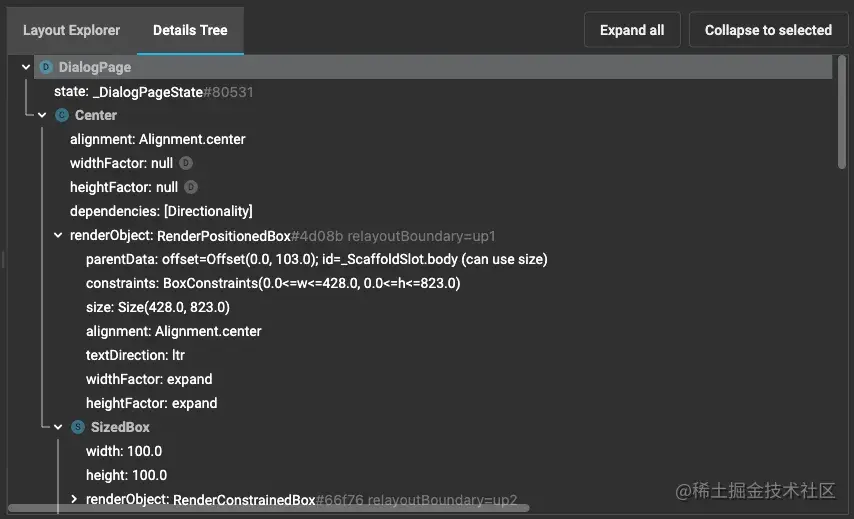

选择Details Tree标签展示选中widget的树结构的详细信息。

从树的详细信息中，你可以获取有关widget的属性、渲染对象和子节点等有用信息。

七、追踪widget创建

Flutter Inspector的部分功能是基于检测应用程序的源码，以便更好地理解创建widget的源位置。FLutter inspector可以以类似于源代码中定义UI的方式呈现widget数。如果没有它，widget树中的组成某个节点的树结构会更深，并且更难理解运行时widget的层次构建如何与应用程序的UI相对应。

你可以通过在flutter run后面添加参数-no track widget creation来禁用此功能。

下面是widget树在启用和不启用追踪widget创建下的示例。

启用追踪widget创建（默认）：

关闭追踪widget创建（不推荐）：

此功能可避免在调试构建中将其他相同的const的Widgets视为相同。
