词法分析

编译器的执行流程

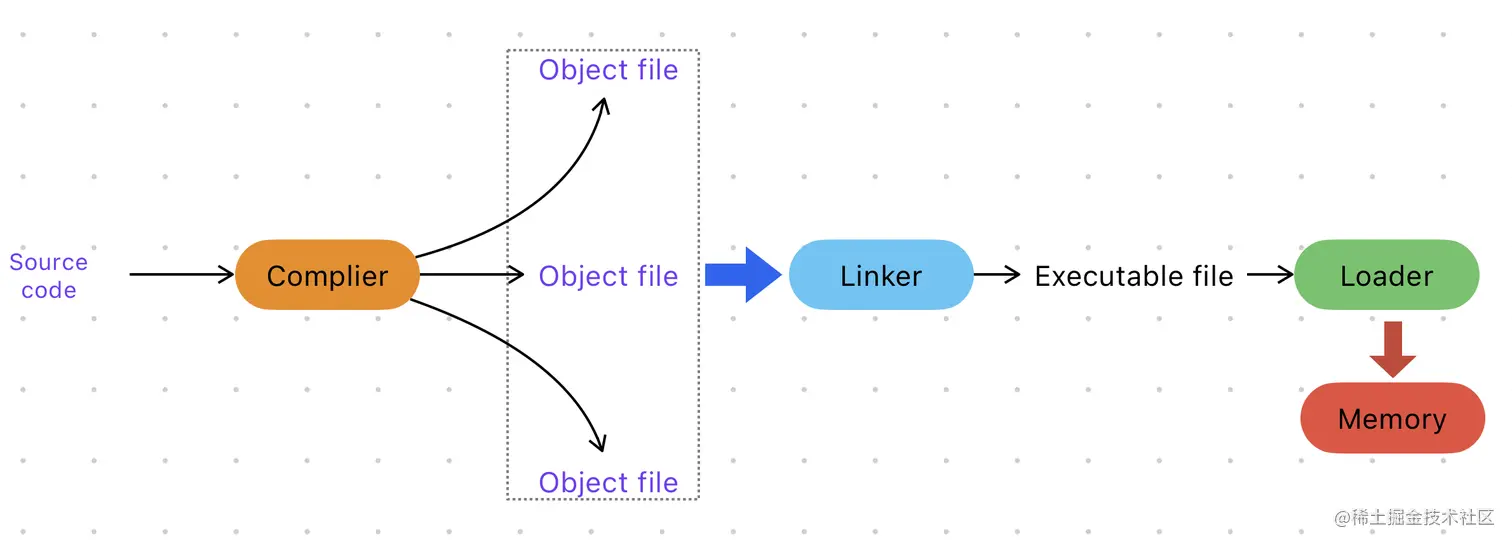

编译器执行可以分为8个阶段：词法分析、语法分析、语意分析、中间代码生成、指令选择、代码优化、寄存器分配、代码生成。其中前4个阶段构成编译器的前端frontend，剩余阶段组成了编译器的后端backend。如下图所示：编译器的前端与机器无关，后端执行的结果是特定系统架构下的汇编代码。为了生成可执行程序，汇编代码还要经过汇编器、链接器。整个程序的执行可以用下面这张图来说明：

词法分析的作用

词法分析和NLP里的命名实体识别技术类似，都是把输入字符映射到有意义的代表物(Token)上，和人类语言相比，编程语言的规则语法过于简单，所以我们用基于规则的字符匹配算法就可以搞定这一步，并不需要模型算法技术。当然，在词法分析中，我们还可以滤除冗余信息(空格，换行符等)，所以词法分析可以看作是从原始信息中提取关键信息的一步。对于source code中的词法结构，我们应该如何描述呢？正则表达式是一种工具，有描述工具之后就需要实现它，对应的实现工具就是有限自动机(finite automata)。

有限自动机

定义

有限自动机是一个五元组 $(S,\Sigma,\delta,s_0,S_A)$ :

$S$ 是一个有限状态集合，包含一个错误状态 $s_e$
$\Sigma$ 是一个有限字母集合
$\delta(s,c)$ 叫做转移函数，对于 $\forall s\in S \vee \forall c \in \Sigma ,\delta(s,c) \in S$ ，状态转移可以写为 $s_i\stackrel{c}{\rightarrow}\delta(s_i,c)$
$s_0\in S$ 叫做起始状态
$S_A \subseteq S$ 是接受状态的集合

有限自动机也可以用图来表示，假设我们要识别new,not,while这三个关键词，程序伪代码如下：

c = NextChar()
if (c == 'n'):
    c = NextChar()
    if(c == 'e')
        c = NextChar()
        if(c=='t'):
            return 'accept state'
	else if (c == 'o'):
        c = NextChar()
        if (c == 't'):
            return 'accept state'
else if(c=='w'):
    c = NextChar()
    if(c == 'h'):
        c = NextChar()
        if(c =='i'):
            c = NextChar()
            if(c=='l'):
                c = NextChar()
                if(c=='e'):
                    return 'accept state'
return 'unaccept state'

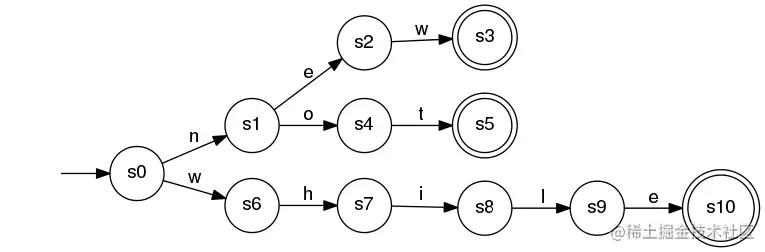

用状态图表示：

状态图

我们说状态机 $FA(S,\Sigma,\delta,s_0,S_A)$ 接受字符串 $x$ 当且仅当如下条件成立:

\delta(\delta(...\delta(\delta(\delta(s_0,x_1),x_2),x_3)...,x_{n-1}),x_n)\in S_A

有没有一种等价的方式来描述上述的状态图呢？答案是有！正则表达式regular expression

正则表达式

定义

正则表达式在给定字母表上描述了字符集合，包括空字符。这样的字符集合称之为language。对于给定的正则表达式r，language表示为L(r).正则表达式定义了三种运算：

Union， $R|S:=\{x|x\in R \text{ or } x\in S\}$
Concatenation, $RS:=\{xy|x\in R\text{ and } y\in S\}$
Closure, $R^*:=\bigcup_{i=0}^{\infty}R^i$

特别地， $R^+:=\bigcup_{i=1}^{\infty}R^i=RR^*$ ,[0…9]=(0|1|2|3|4|5|6|7|8|9)

例子

标识符identifier： $([a...z]|[A...z])([a...z]|[A...Z]|[0...9])^*$
非负整数： $0|[1...9][0...9]^*$ or $[0...9]^+$
非负实数： $[0...9]^{+}(\epsilon|.[0...9]^*)E(\epsilon|+|-)(0...9)^+$
字符串：“ $($ ^ $($ “|\ $n)$ $)^*$ ”
单行注释：\\(^\n)\n
多行注释:\*(^*)**/

确定性有限自动机DFA

对于任意输入字母c, $\delta(s,c)$ 的输出是唯一确定的

非确定性有限自动机NFA

对于任意输入字母c, $\delta(s,c)$ 的输出可以有多个，并且包含空跳(不消费字母即可进行状态跳转) $\delta(s,\epsilon)$

DFA与NFA的等价性

对于有N个状态的NFA，我们总可以用至多 $2^N$ 个状态节点构建DFA；对于DFA，本身就是NFA的一种特例，所以二者等价。

正则表达式到NFA

Thompson Construction

由于正则表达式在前面定义的三种运算上是封闭的，所以我们可以定义NFA的这三种等价运算:

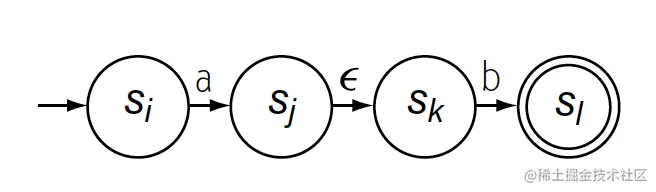

$ab$

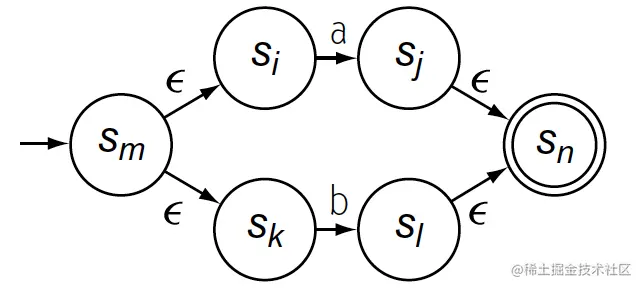

$a|b$

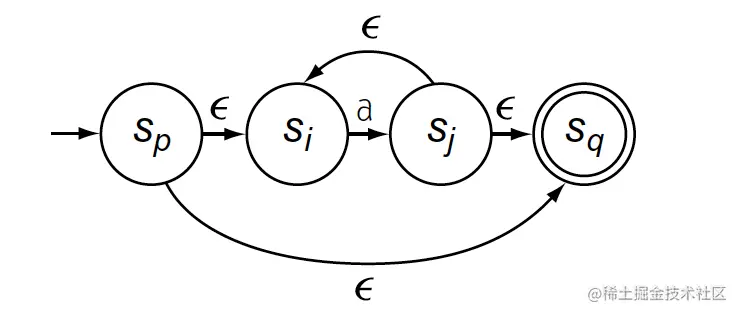

$a^*$

例子 $a(b|c)^*$

构建单独的DFA

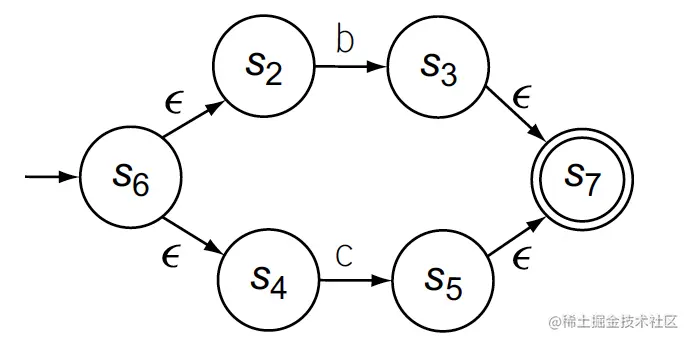

构建 $b|c$

构建 $(b|c)^*$

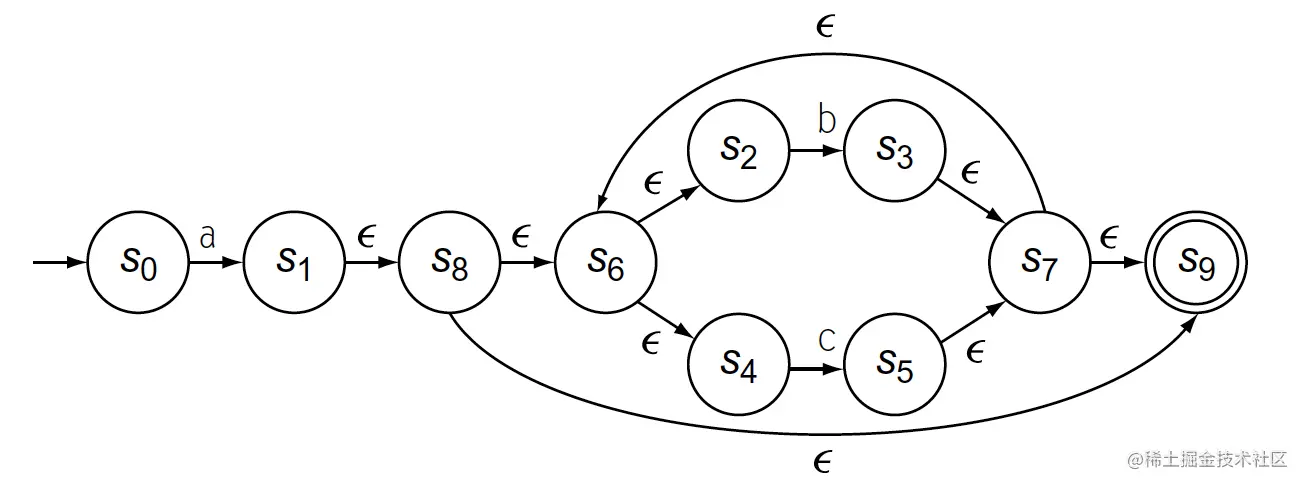

构建 $a(b|c)^*$

DFA的等价表示

对比DFA和NFA我们可以发现：NFA包含很多冗余的状态节点及状态转移，因此利用NFA构建DFA是必要的。

NFA到DFA

Subset Construction算法

变量解释：

$\epsilon-closure(s_a)$ :当前状态的所有空跳后继状态集合
$n_0$ :start state
$q$ :迭代状态变量
$Q$ :DFA state set

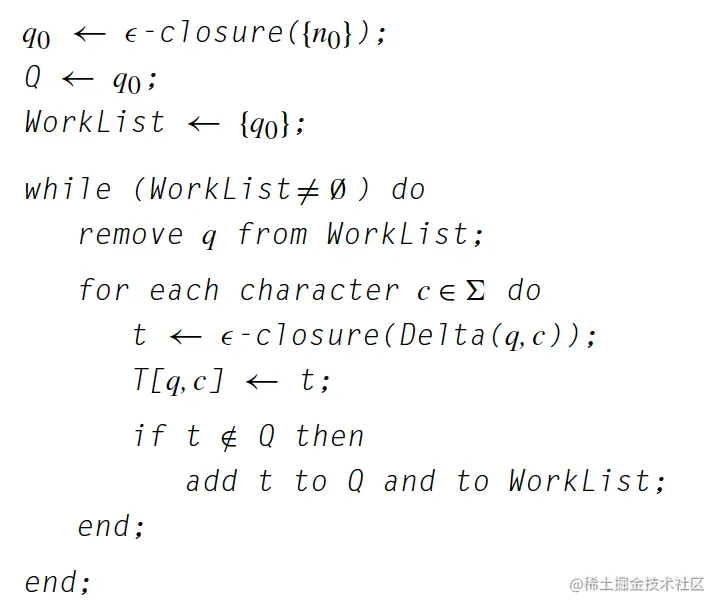

算法描述

算法分析：

对于NFA的N个状态，路径排列是 $2^N$ ,在while循环中注意到，Q是单调递增的，且worklist中t一定是不同的(相同地不会加入Q和worklist)，当Q中元素数量达到最大时，add操作不会执行，所以算法一定会终止，不会陷入死循环。

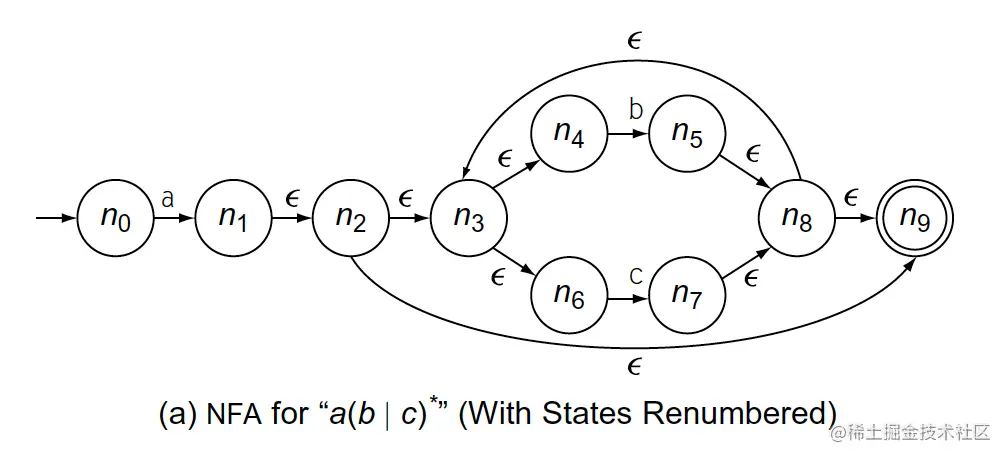

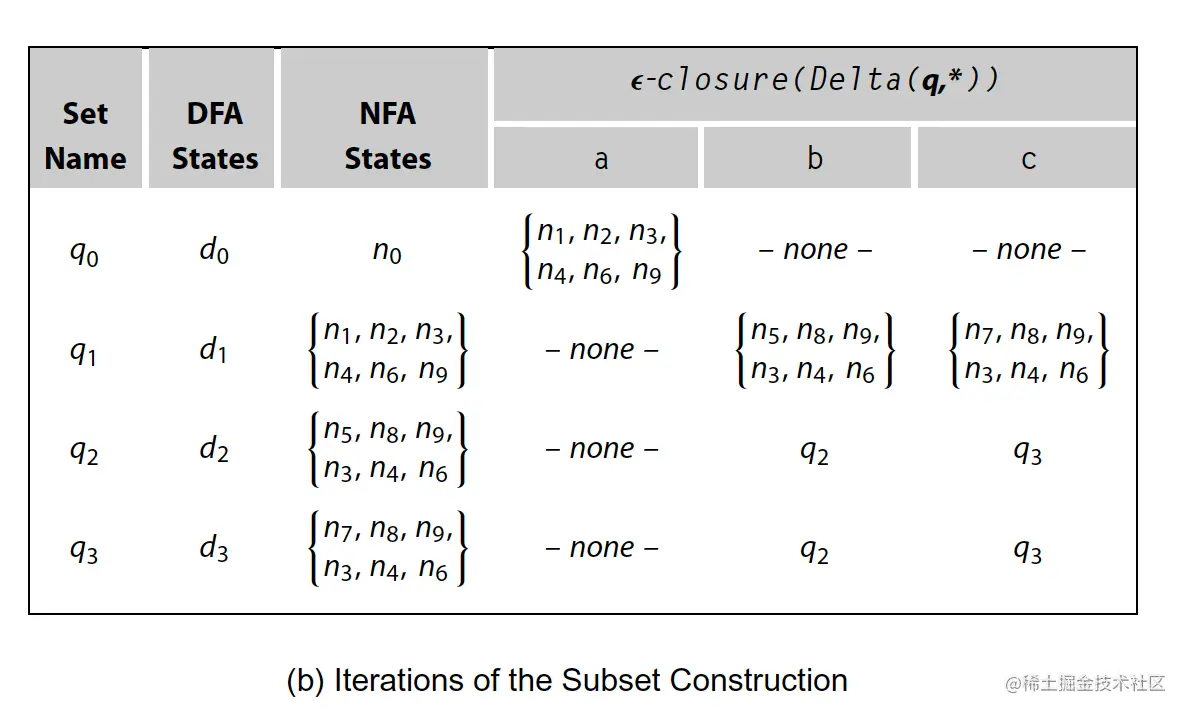

例子

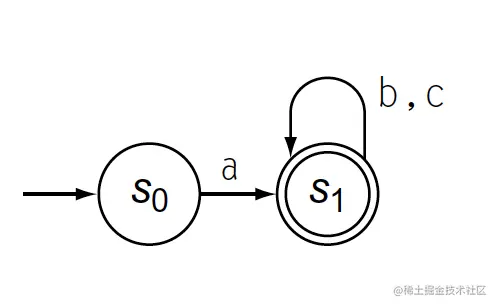

DFA
