在系统启动过程中，通过zygote进程fork了一个SystemServer进程，而在这个进程中，启动了系统所必须的各种核心服务，其中AMS就是其中的重要的一个。 AMS会调用一个systemReady()函数来启动桌面 Home Activity。
调用的方法是：startHomeOnAllDisplays
紧接着会执行到：startHomeOnTaskDisplayArea
RootWindowContainer.java
boolean startHomeOnDisplay(int userId, String reason, int displayId) {
return startHomeOnDisplay(userId, reason, displayId, false /* allowInstrumenting */, false /* fromHomeKey */);
}
boolean startHomeOnDisplay(int userId, String reason, int displayId, boolean allowInstrumenting, boolean fromHomeKey) {
// Fallback to top focused display or default display if the displayId is invalid.
// 由于DisplayManagerService中获取到的displayId部位INVALID_DISPLAY，因此此处判断条件不满足
if (displayId == INVALID_DISPLAY) {
final ActivityStack stack = getTopDisplayFocusedStack();
displayId = stack != null ? stack.getDisplayId() : DEFAULT_DISPLAY;
}
final DisplayContent display = getDisplayContent(displayId);
boolean result = false;
for (int tcNdx = display.getTaskDisplayAreaCount() - 1; tcNdx >= 0; --tcNdx) {
final TaskDisplayArea taskDisplayArea = display.getTaskDisplayAreaAt(tcNdx);
// 最终会调用startHomeOnTaskDisplayArea函数
result |= startHomeOnTaskDisplayArea(userId, reason, taskDisplayArea,
allowInstrumenting, fromHomeKey);
}
return result;
}
boolean startHomeOnTaskDisplayArea(int userId, String reason, TaskDisplayArea taskDisplayArea,
boolean allowInstrumenting, boolean fromHomeKey) {
// ...... 功能无关代码，此处省略
if (taskDisplayArea == getDefaultTaskDisplayArea()) {
// 1. 通过ATMS的getHomeIntent函数，获取一个Intent对象
// 这个Intent对象
// homeIntent.action = Intent.ACTION_MAIN
// homeIntent的flags包含Intent.FLAG_DEBUG_TRIAGED_MISSING
// homeIntent的category包含Intent.CATEGORY_HOME
homeIntent = mService.getHomeIntent();
// 2. 获取包含启动信息的一个ActivityInfo对象
aInfo = resolveHomeActivity(userId, homeIntent);
}
// ...... 功能无关代码，此处省略
// Updates the home component of the intent.
homeIntent.setComponent(new ComponentName(aInfo.applicationInfo.packageName, aInfo.name));
homeIntent.setFlags(homeIntent.getFlags() | FLAG_ACTIVITY_NEW_TASK);
// ...... 条件判断无法满足，代码省略
// Update the reason for ANR debugging to verify if the user activity is the one that
// actually launched.
final String myReason = reason + ":" + userId + ":" + UserHandle.getUserId(
aInfo.applicationInfo.uid) + ":" + taskDisplayArea.getDisplayId();
// 3. 通过ActivityStartController对象的startHomeActivity函数
mService.getActivityStartController().startHomeActivity(homeIntent, aInfo, myReason,
taskDisplayArea);
return true;
}
> ActivityStartController.java
void startHomeActivity(Intent intent, ActivityInfo aInfo, String reason) {
mSupervisor.moveHomeStackTaskToTop(reason);
mLastHomeActivityStartResult = obtainStarter(intent, "startHomeActivity: " + reason)
.setOutActivity(tmpOutRecord)
.setCallingUid(0)
.setActivityInfo(aInfo)
.execute();
mLastHomeActivityStartRecord = tmpOutRecord[0];
if (mSupervisor.inResumeTopActivity) {
mSupervisor.scheduleResumeTopActivities();
}
}
从上述这段代码可以看到，这边主要是依次做了三件事情
-
通过ATMS的getHomeIntent函数，获取启动Activity的一个Intent对象。
-
通过resolveHomeActivity函数获取启动界面的ActivityInfo对象。
-
通过ActivityStartController对象的startHomeActivity函数来启动对应的Activity。
-
obtainStarter()方法返回的是ActivityStarter对象，最后的execute()是真正的启动逻辑。
在继续看源码之前，先思考一下现在处于哪个进程？AMS 是在
system_server进程中初始化的，所以上面的工作都是在system_server进程发生的。而我们通常在开发过程中使用的startActivity()方法显然是在应用进程调用的。那么，普通的startActivity()方法又是怎么样的调用链呢？
跟进 Activity.startActivity() 方法来看一下。
> Activity.java
@Override
public void startActivity(Intent intent, @Nullable Bundle options) {
if (options != null) {
startActivityForResult(intent, -1, options);
} else {
startActivityForResult(intent, -1);
}
}
public void startActivityForResult(@RequiresPermission Intent intent, int requestCode,
@Nullable Bundle options) {
if (mParent == null) {
options = transferSpringboardActivityOptions(options);
// 调用 Instrumentation.execStartActivity() 方法
Instrumentation.ActivityResult ar =
mInstrumentation.execStartActivity(
this, mMainThread.getApplicationThread(), mToken, this,
intent, requestCode, options);
if (ar != null) {
// 回调 ActivityResult
mMainThread.sendActivityResult(
mToken, mEmbeddedID, requestCode, ar.getResultCode(),
ar.getResultData());
}
if (requestCode >= 0) {
mStartedActivity = true;
}
cancelInputsAndStartExitTransition(options);
} else {
// 最终也是调用 Instrumentation.execStartActivity() 方法
if (options != null) {
mParent.startActivityFromChild(this, intent, requestCode, options);
} else {
mParent.startActivityFromChild(this, intent, requestCode);
}
}
}
最终都会调用 Instrumentation 的 execStartActivity() 方法。Instrumentation 是个非常重要的类，Activity 的启动，生命周期的回调都离不开它。后面会多次遇到这个类。
> Instrumentation.java
public ActivityResult execStartActivity(
Context who, IBinder contextThread, IBinder token, Activity target,
Intent intent, int requestCode, Bundle options) {
IApplicationThread whoThread = (IApplicationThread) contextThread;
......
try {
intent.migrateExtraStreamToClipData();
intent.prepareToLeaveProcess(who);
// Binder 调用 AMS 来启动 Activity
int result = ActivityManager.getService()
.startActivity(whoThread, who.getBasePackageName(), intent,
intent.resolveTypeIfNeeded(who.getContentResolver()),
token, target != null ? target.mEmbeddedID : null,
requestCode, 0, null, options);
// 检测启动结果
checkStartActivityResult(result, intent);
} catch (RemoteException e) {
throw new RuntimeException("Failure from system", e);
}
return null;
}
这里通过 Binder 调用 AMS 的 startActivity() 方法。ActivityManager.getService() 不用多想肯定是获取 AMS 代理对象的。
> ActivityManager.java
public static IActivityManager getService() {
return IActivityManagerSingleton.get();
}
private static final Singleton<IActivityManager> IActivityManagerSingleton =
new Singleton<IActivityManager>() {
@Override
protected IActivityManager create() {
final IBinder b = ServiceManager.getService(Context.ACTIVITY_SERVICE);
final IActivityManager am = IActivityManager.Stub.asInterface(b);
return am;
}
};
接着就进入到 AMS 的 startActivity() 方法。
> ActivityManagerService.java
@Override
public final int startActivity(IApplicationThread caller, String callingPackage,
Intent intent, String resolvedType, IBinder resultTo, String resultWho, int requestCode,
int startFlags, ProfilerInfo profilerInfo, Bundle bOptions) {setMayWait
return startActivityAsUser(caller, callingPackage, intent, resolvedType, resultTo,
resultWho, requestCode, startFlags, profilerInfo, bOptions,
UserHandle.getCallingUserId());
}
public final int startActivityAsUser(IApplicationThread caller, String callingPackage,
Intent intent, String resolvedType, IBinder resultTo, String resultWho, int requestCode,
int startFlags, ProfilerInfo profilerInfo, Bundle bOptions, int userId,
boolean validateIncomingUser) {
enforceNotIsolatedCaller("startActivity");
userId = mActivityStartController.checkTargetUser(userId, validateIncomingUser,
Binder.getCallingPid(), Binder.getCallingUid(), "startActivityAsUser");
// TODO: Switch to user app stacks here.
return mActivityStartController.obtainStarter(intent, "startActivityAsUser") // 获取 ActivityStarter 对象
.setCaller(caller)
.setCallingPackage(callingPackage)
.setResolvedType(resolvedType)
.setResultTo(resultTo)
.setResultWho(resultWho)
.setRequestCode(requestCode)
.setStartFlags(startFlags)
.setProfilerInfo(profilerInfo)
.setActivityOptions(bOptions)
.setMayWait(userId)
.execute();
}
接下来和之前启动 Home Activity 比较相似了。获取 ActivityStarter 对象，提供参数，最后 execute() 。

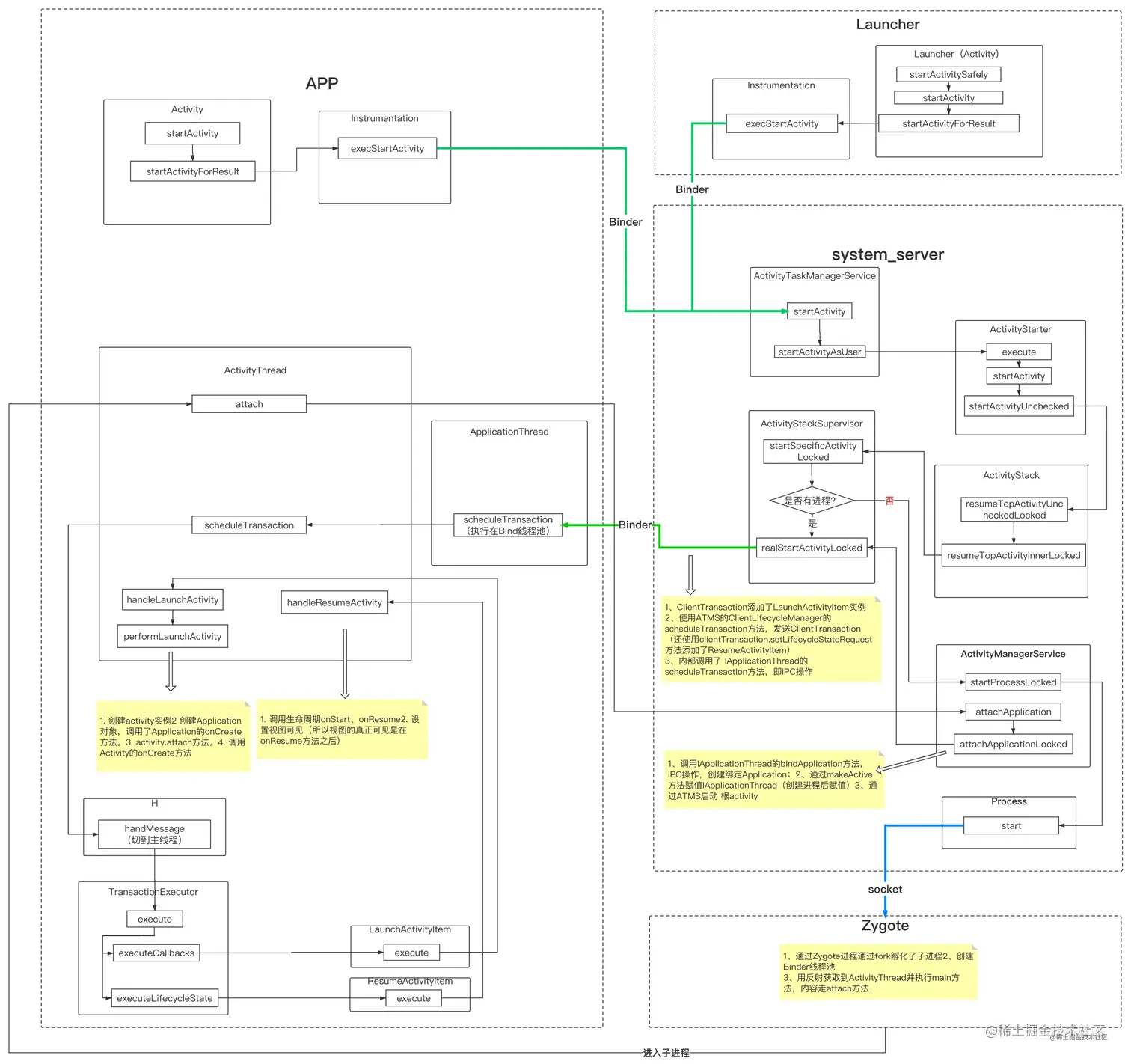

综上：
-
无论是launcher启动还是普通activity启动，都会执行到
ActivityStarter的execute方法； -
通过
ActivityStackSupervisor中的startSpecificActivity方法判断应用进程IApplicationThread是否启动； -
如果已启动，则直接通过
ActivityStackSupervisor的realStartActivityLocked方法启动根activity。 -
如果未启动，则AMS以Socket方式通知Zygote需要启动一个新进程。
Process.start()；-
fork出一个新的应用进程；
-
进程启动之后，先创建一个Binder线程池，然后反射调用
ActivityThread的main方法； -
在
main方法中，首先创建应用程序主线程的Looper及MessageQueue对象，并且最后调用主线程的Looper的loop方法启动消息循环； -
其中还会调用
attach方法，告知AMS应用程序启动成功，AMS接收到通知，调用attachApplication方法，其中有两步：-
调用
ApplicationThread对象的bindApplication方法，通知应用程序创建一个Application； -
调用
ActivityStackSupervisor的realStartActivityLocked方法启动根activity。
-
-
-
调用
ApplicationThread的scheduleTransaction方法，一步一步的执行handleLaunchActivity、handleResumeActivity、performLaunchActivity、performResumeActivity等各个生命周期方法。
