物理结构

Shard-Segment

每个segment中包含

1. Inverted Index

• a. 一个有序的数据字典 Dictionary（包括单词 Term 和它出现的频率）。
• b. 与单词 Term 对应的 Postings（即存在这个单词的文件）

2. Stored Fields 单独把指定Field拉出来存储，查询时取值速度快，一般在从_source中获取代价比较大时指定（获取10个feild值是从_source中获取1个的10倍）
3. Document Values
4. Cache 动态索引

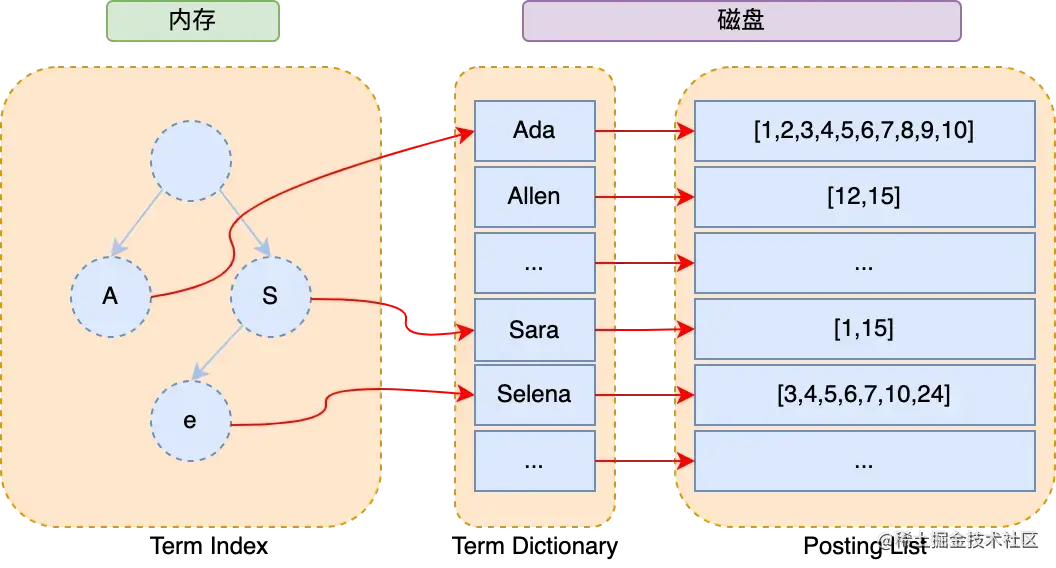

内存中加载Term index，硬盘存储Term字典＋倒排表 实际上lucene的Term index采用了FST变种的trie树，既能前缀匹配也能后缀匹配，而且大大节省了空间

索引过程

如上图所示，为一个节点索引文档的流程：

1. elasticsearch节点接收index请求，存入index buffer，同步存入磁盘transationlog后返回索引结果
2. Refresh定时将index buffer数据生成segment，存入到操作系统缓存，此时没有fsync，清空indexbuffer，此时就可以被elasticsearch查询了，如果index buffer占满时，也会触发refresh，默认为jvm的10%。
3. Flush定时将缓存中的segments写入到磁盘，删除transactionlog。如果transactionlog满时（512m），也会触发flush。
4. 如果数据很多，segment的也很多，同时也可能由删除的文档，elasticsearch会定期将它们合并。

检索过程

1. 内存加载的Term Index结构

1级	2级	3级
索引2023-03-01	Shard1	Term Index
索引2023-03-01	Shard2	Term Index

2. 查询以索引为维度，在内存中匹配所有Shard的Term index的Trie，再去命中的Shard中的Dictionary和Posting List找到doc id，再去读doc。

Lucene 索引文件结构主要的分为：词典、倒排表、正向文件、DocValues等，如下图:

优化方法

ES写入优化

1. 客户端优化：bulk批量操作，
2. 清洗优化：Kafka削峰，部分场景丢弃_source，不存储非必要的大字段
3. 服务端优化：

• tranlog：异步
• refresh优化：间隔、分词算法ik_smart、hanlp，设置字段不分词(type=keyword)
• 系统缓存：加内存、刷到ssd硬盘、量大的索引写入到同一集群
• merge：ssd、merge线程数、merge流量限制
• 副本同步：减少副本数

ES查询优化

query->filter …… shard数 数据层优化：数据切分
