用例图就是描述用例和参与者之间关系的图。
什么是用例什么是参与者？
参与者我们顾名思义就是使用系统的人。我们一般用一个小人表示
用例就是使用者在使用系统时候，系统提供的相关服务。一般用椭圆表示

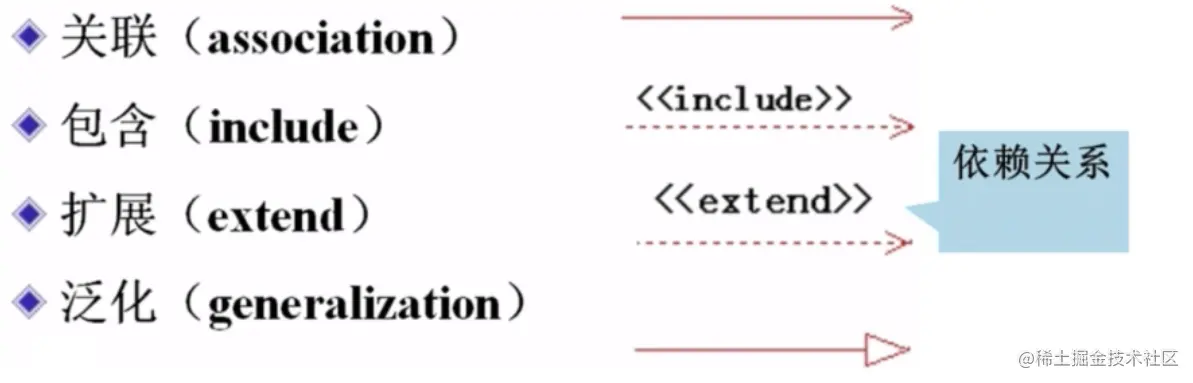

用例图里面涉及的关系有：关联、泛化、包含、扩展。

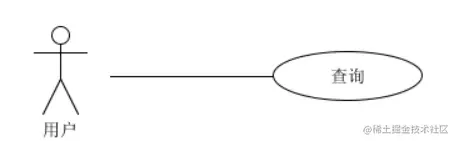

关联：表示参与者和用例之间的通信，用不带箭头的直线表示

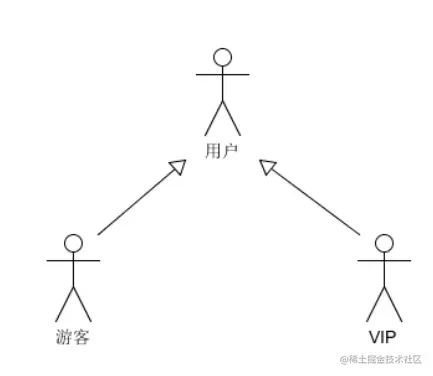

泛化：表示继承关系，用空心三角加直线表示。

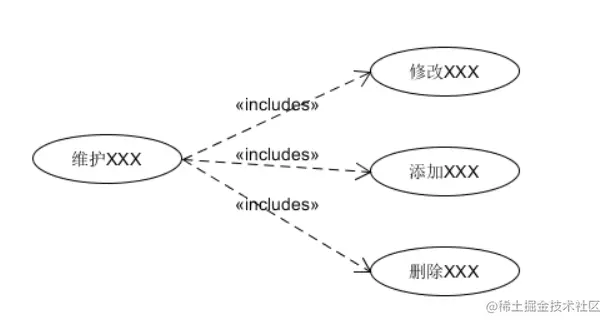

包含：把复杂用例抽象成较小的步骤。用虚线箭头加上两个尖括号加上includes关键字

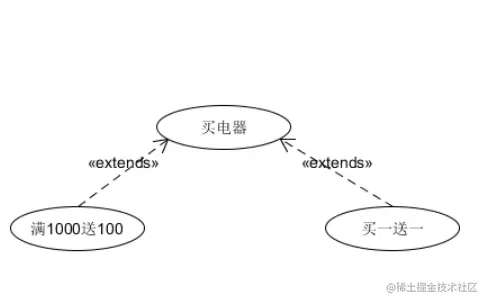

扩展：功能的延伸，相当于继承功能的附加功能，用虚线箭头加上两个尖括号加上extends关键字
例题：有一个爱书之人，家里各类书籍已过千册，而平时又时常有朋友外借,因此需要一个个人图书管理系统。该系统应该能够将书籍的基本信息按计算机类、非计算机类分别建档，实现按书名、作者、类别、出版社等关键字的组合查询功能。在使用该系统录入新书籍时系统会自动按规则生成书号，可以修改信息，但不能够删除记录。该系统还应该能够对书籍的外借情况进行记录，可对外借情况列表打印。另外，还希望能够对书籍的购买金额、册数按特定时限进行统计。
根据题目描述，我们可以知道，用户下面第一层功能是管理图书，管理外借，统计信息。管理图书又可以分层新加图书，查询图书，修改图书。管理外借又可以包括登记外借图书和查询外借图书。新建图书又可以有按计算机分离，查询图书又可以按书名、作者查询。
所以：用户和第一层功能关系是关联关系。管理图书可以分为几个小的部分，属于包含关系。
所以简单图示如下：

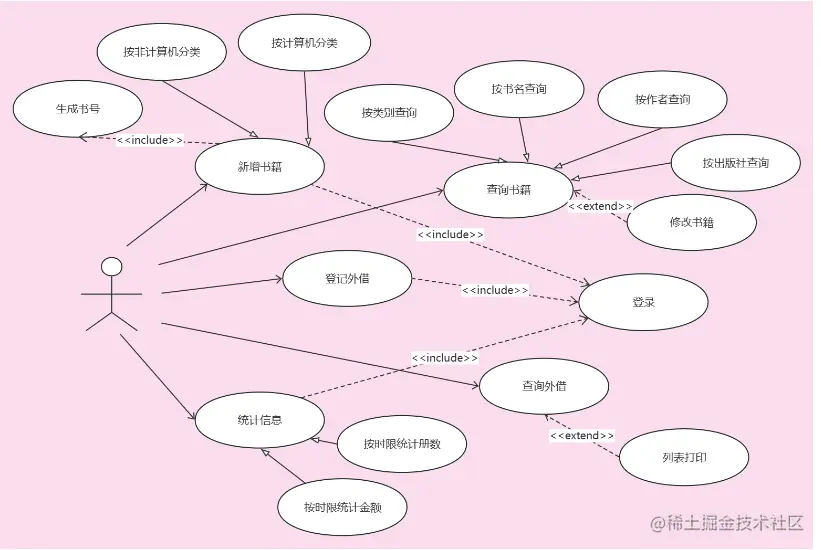

更全面一点的是这个。
画图软件：亿图图示（可以使用免费的）processOn(更专业)登录 | ProcessOn
