基于Apache Doris快速构建实时数仓

Shawn_Shawn
2,718 阅读14分钟

随着大数据应用的不断深入，企业不再满足离线数据加工计算的时效，实时数据需求已成为数据应用新常态。伴随着实时分析需求的不断膨胀，传统的数据架构面临的成本高、实时性无法保证、组件繁冗、运维难度高等问题日益凸显。为了适应业务快速迭代的特点，帮助企业提升数据生产和应用的时效性、进一步挖掘实时数据价值，实时数仓的构建至关重要。

本文将分享如何基于Apache Doris，快速构建一个极速易用的实时数仓。

实时架构

Lambda架构

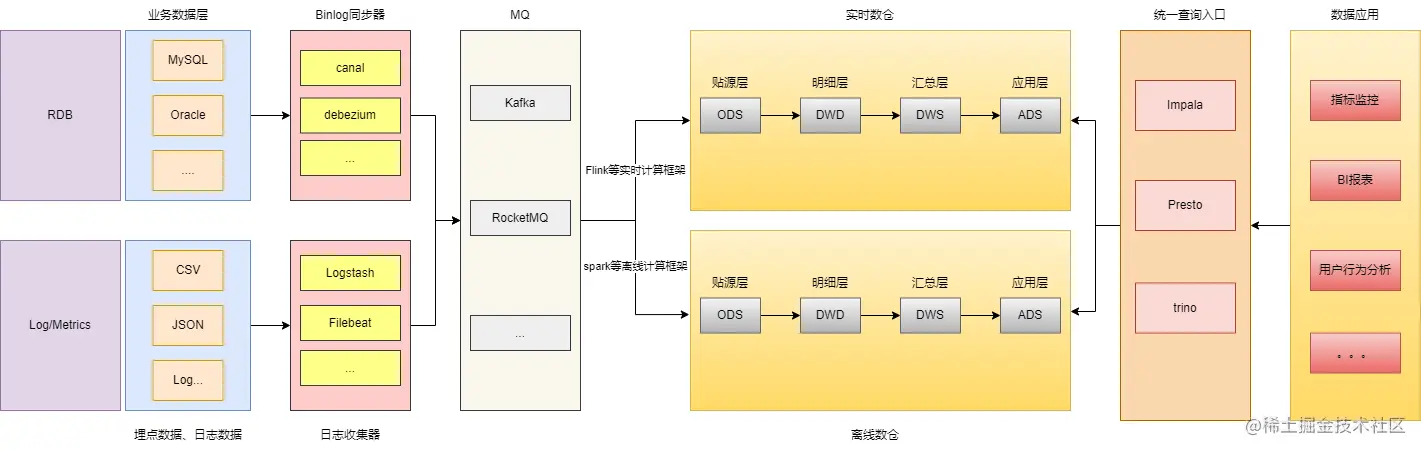

Lambda是比较经典的一款架构，以前实时的场景不是很多，以离线为主，当附加了实时场景后，由于离线和实时的时效性不同，导致技术生态是不一样的。而Lambda架构相当于附加了一条实时生产链路，在应用层面进行一个整合，双路生产，各自独立。在业务应用中，顺理成章成为了一种被采用的方式。

Lambda的架构分为三层：

  • Batch Layer：离线数仓和离线计算
  • Speed Layer：实时数仓和实时计算
  • Serving Layer：统一查询入口，屏蔽各个数据存储系统的差异

Lambda架构的缺点：

  1. 需要维护两套计算逻辑：一般来说Spark，MapReduce主要用于离线计算逻辑，Flink用于实时计算逻辑。
  2. 需要维护两套分布式存储架构：离线数仓一般用HDFS，S3，Hive等构建。实时数仓会采用Clickhouse，Doris来构建。
  3. 最后，我们无法保障实时流的数据和离线数据的一致性。此时，只能通过离线数据定时清洗，保证数据的一致性。

为了解决Lambda架构遗留的问题，又引入了Kappa架构。

Kappa架构

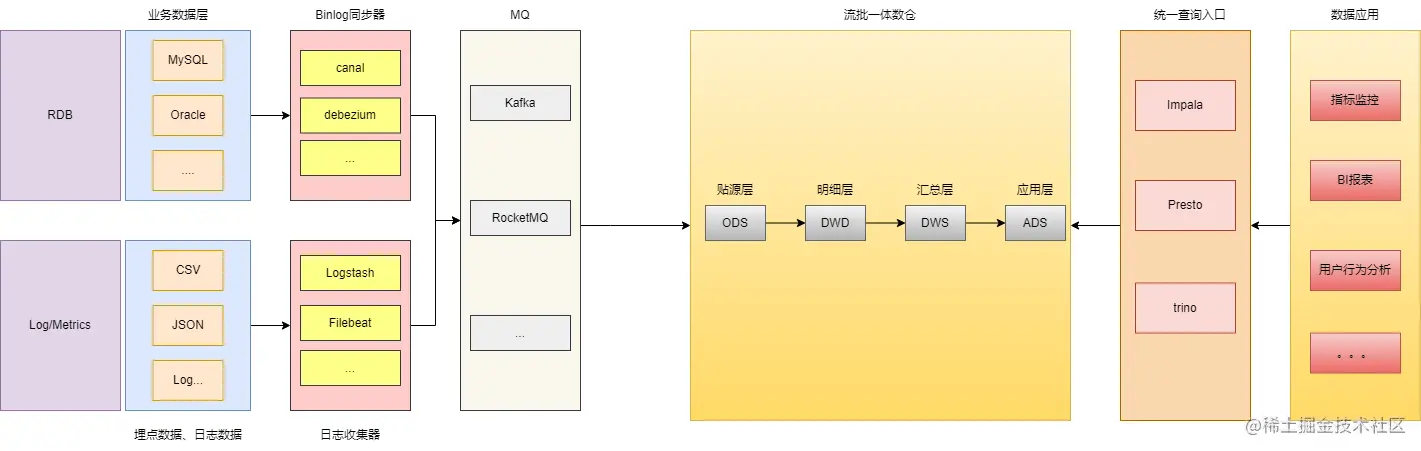

Kappa从架构设计来讲，比较简单，生产统一，一套逻辑同时生产离线和实时。与Lambda架构的区别就是采用流批一体数仓，Kappa架构虽说目前很火，但也会产生一些问题：

  • 消息中间件缓存的数据量和回溯数据有性能瓶颈。通常算法需要过去180天的数据，如果都存在消息中间件，无疑有非常大的压力。同时，一次性回溯订正180天级别的数据，对实时计算的资源消耗也非常大。
  • 在实时数据处理时，遇到大量不同的实时流进行关联时，非常依赖实时计算系统的能力，很可能因为数据流先后顺序问题，导致数据丢失。
  • Kappa在抛弃了离线数据处理模块的时候，同时抛弃了离线计算更加稳定可靠的特点。Lambda虽然保证了离线计算的稳定性，但双系统的维护成本高且两套代码带来后期运维困难。

痛点与需求

优点缺点
Lambda1.架构简单 2.兼顾了离线批处理和实时流处理的优点 3.稳定，实时计算成本可控 4.离线数据易于修正1.需要维护两套计算逻辑 2.需要维护两套分布式存储系统 3.很难保证离线，实时数据一致性
Kappa1. 去掉了Lambda架构中Batch Layer模块，只需要维护实时模块 2.无需离线实时数据Merge1.依赖MQ的能力 2.实时数据处理时存在丢失数据的可能

为了兼顾两种架构的优点，一个统一的实时架构呼之欲出，。“统一”是指数据结构的统一，我们希望半结构化和结构化数据能够统一存储在一起。同时也指的是在一个平台中能完成多种分析和计算场合（实时查询，交互式分析，批量处理等）。

基于Apache Doris与Apache Flink构建实时数仓

Apache Doris介绍

首先先介绍一下Doris。Apache Doris 是一个基于 MPP 架构的高性能、实时的分析型数据库，以极速易用的特点被人们所熟知，仅需亚秒级响应时间即可返回海量数据下的查询结果，不仅可以支持高并发的点查询场景，也能支持高吞吐的复杂分析场景。

因此，Apache Doris 能够较好的满足报表分析、即席查询、统一数仓构建、数据湖联邦查询加速等使用场景，用户可以在此之上构建用户行为分析、AB 实验平台、日志检索分析、用户画像分析、订单分析等应用。

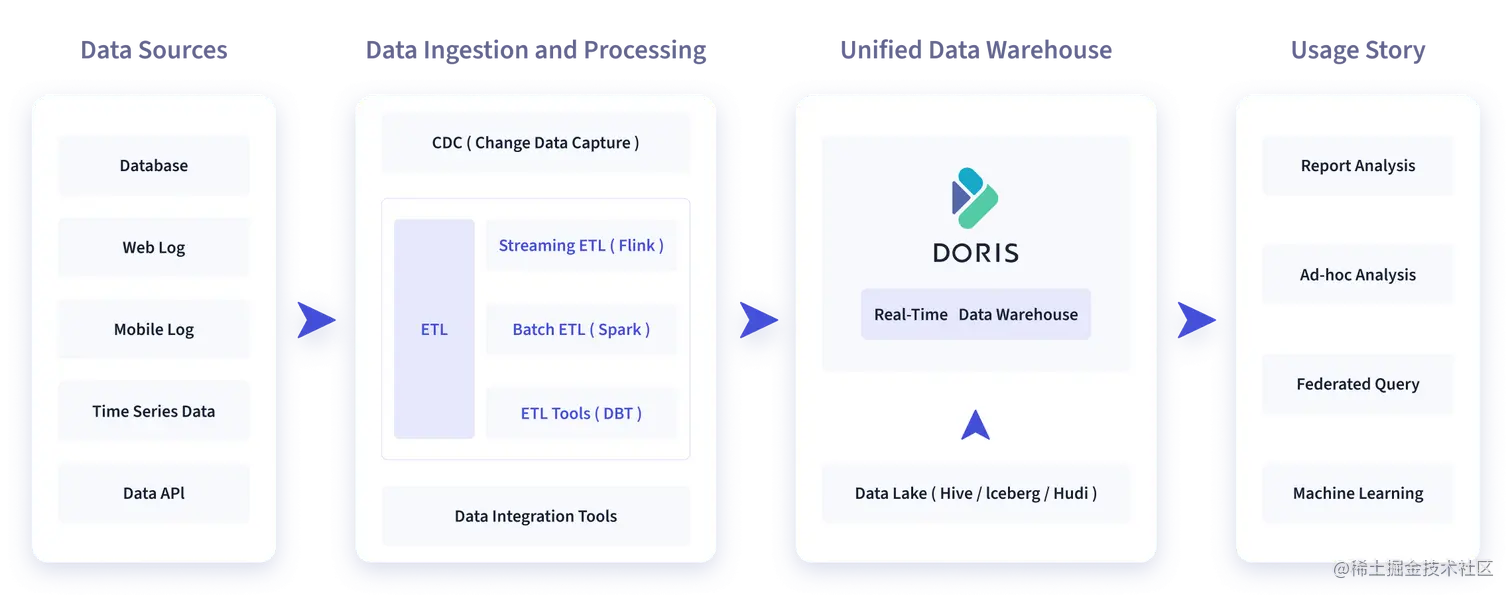

从上图中我们可以看到，数据源经过各种数据集成和加工后，通常会入库到实时数仓 Doris 之中。同时，部分数据会入到湖仓架构的 Hive 或 Iceberg 中，Doris会通过外表的方式联邦分析位于Hive、Iceberg、Hudi中的数据，在避免数据拷贝的前提下，查询性能大幅提升，然后，基于 Doris 构建一个统一的数仓，对外提供服务。

Doris的易用性

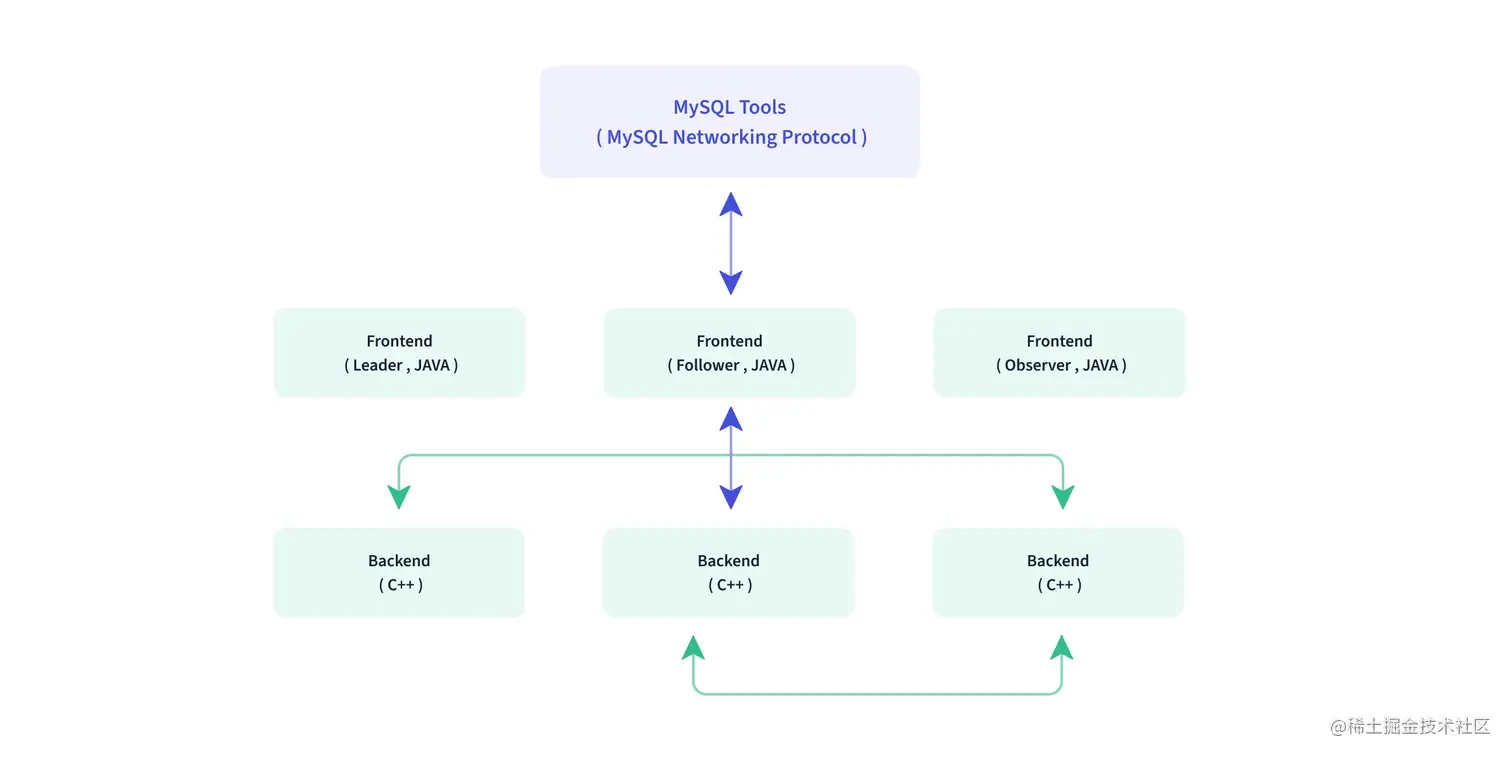

Doris整体架构如下图所示，Doris 架构非常简单

  • 高度兼容MySQL协议

  • 主从架构，不依赖其他组件

  • Frontend（FE） ，主要负责用户请求的接入、查询解析规划、元数据的管理、节点管理相关工作。

  • Backend（BE） ，主要负责数据存储、查询计划的执行。

  • 任何节点，都可以线性扩展

    • 多个FE节点之间通过BerkeleyDB java Edition进行Leader选举
    • Leader负责元数据的写入，Follower节点会同步元数据信息，如果Leader宕机，其余Follower会参与选举Leader
    • Observer不参与选举，只负责从Leader中同步元数据信息
    • 部署多个BE节点，可以使数据根据分片规则和副本数分配到各个BE节点上，实现高可用
    • 如果新增或者删除BE节点，Doris会自动完成数据迁移和副本均衡



Doris高性能

主要从三个方面来讲

  1. 存储引擎
  2. 查询引擎
  3. 优化器
  • Doris支持丰富的索引类型

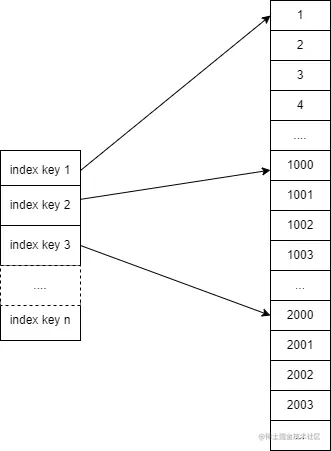

  1. 前缀稀疏索引：基于排序列查询的快速过滤

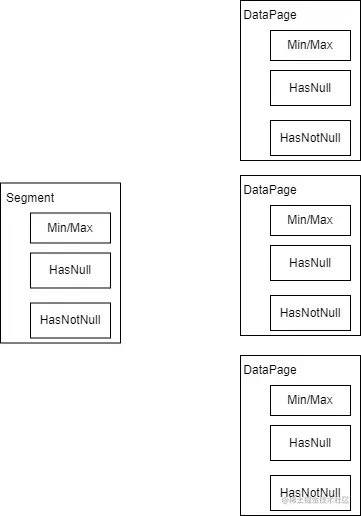

  1. ZoneMap Index ：Segment 和每个列对应每个 Page 的统计信息


  1. Bloom Filter ：对高基数列的等值过滤裁剪非常有效，Page级别

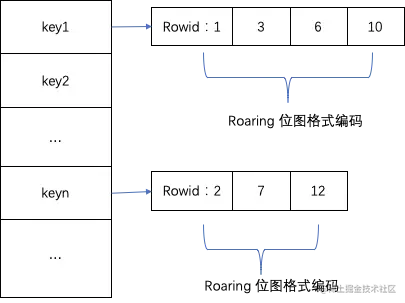

  1. Invert Index ：基于BitMap，能够对任意字段实现快速检索


  • Doris提供了三种存储模型

    • Aggregate Key 模型：相同 Key 的 Value 列合并，通过提前聚合大幅提升性能
    • Unique Key 模型：Key 唯一，相同 Key 的数据覆盖，实现行级别数据更新
    • Duplicate Key 模型：明细数据模型，满足事实表的明细存储
    • Doris 也支持强一致的物化视图，物化视图的更新和选择都在系统内自动进行，不需要用户手动选择，从而大幅减少了物化视图维护的代价。

  • Doris在查询引擎方面，采用了MPP模型，节点间和节点内都并行执行，也支持多个大表的分布式 Shuffle Join。查询引擎向量化。

  • 分区，分桶。SQL/Partition/Page Cache。

  • Doris 采用了 Adaptive Query Execution 技术， 可以根据 Runtime Statistics 来动态调整执行计划，比如通过 Runtime Filter 技术能够在运行时生成 Filter 推到 Probe 侧，并且能够将 Filter 自动穿透到 Probe 侧最底层的 Scan 节点，从而大幅减少 Probe 的数据量，加速 Join 性能。Doris 的 Runtime Filter 支持 In/Min/Max/Bloom Filter。

  • 在优化器方面 Doris 使用 CBO 和 RBO 结合的优化策略

    • RBO(基于规则)支持

      • 常量折叠

        where event_date > str_to_date("2023-04-06", "%Y-%m-%d %H:%i:%s")
->
where event_date > "2023-04-06 00:00:00"

      • 子查询改写

        select * from t1 where t1.col1 in (select col2 from t2)
->
select a.* from t1 a join t2 b on a.col1 = b.col2

      • 提取公因式

        select * from t where (a > 1 And b = 2) or (a > 1 and b = 3) or (a > 1 and b = 4)
->
select * from t where a > 1 and (b = 2 or b = 3 or b = 4)

      • 智能预过滤

        select * from t where (1 < a < 3 and b in ('a')) or (2 < a < 4 and b in ('b'))
->
select * from t where (1 < a < 4) and (b in ('a', 'b')) and ((1 < a < 3 and b in ('a')) or (2 < a < 4 and b in ('b')))

      • 谓词下推(先Filter再Join)

        select * from t1 a join t2 b on a.id = b.id where a.col1 > 100 and b.col2 < 300
->
select * from (select * from t1 where t1.col1 > 100) a join (select * from t2 where t2.col2 < 300) b on a.id = b.id

    • CBO(基于代价)

      • Join Reorder
      • Colocation Join
      • Bucket Join

Doris数据导入导出

数据导入：

  • Binlog Load: 官方文档上只写了MySQL导入的方式，需要使用Alibaba Canal组件配合使用。
  • Broker Load: 是一个异步的导入方式，支持的数据源取决于Broker进程支持的数据源。
  • Routine Load: 仅支持从 Kafka 进行例行导入。
  • Spark Load:主要用于初次迁移，大数据量导入 Doris 的场景。
  • Stream Load: 使用的是HTTP接口。
  • MySQL Load: MySQL标准的LOAD DATA语法。
  • S3 Load:导入方式与Broker Load基本相同。

数据导出：

  • mysqldump
  • select ... into outfile ...

Doris数据湖分析

多源数据目录（Multi-Catalog）是 Doris 1.2.0 版本中推出的功能，旨在能够更方便对接外部数据目录，以增强Doris的数据湖分析和联邦数据查询能力。

原来版本的Doris只有Database -> Table的两层元数据层级，新版本多了一个Catalog层级。Catalog -> Database -> Table 的三层元数据层级。其中，Catalog 可以直接对应到外部数据目录。目前支持的外部数据目录包括：

  1. Hive
  2. Iceberg
  3. Hudi
  4. Elasticsearch
  5. JDBC: 对接数据库访问的标准接口(JDBC)来访问各式数据库的数据。

该功能将作为之前外表连接方式（External Table）的补充和增强，帮助用户进行快速的多数据目录联邦查询。

Doris生态扩展

Doris提供了非常丰富的生态扩展，用户可以通过这些扩展，操作Doris，例如：

  • Spark Doris Connector

    • 代码地址：github.com/apache/incu…
    • 支持从Doris中读取数据
    • 支持Spark DataFrame批量/流式 写入Doris
    • 可以将Doris表映射为DataFrame或者RDD，推荐使用DataFrame。
    • 支持在Doris端完成数据过滤，减少数据传输量。

  • Flink Doris Connector

    • 代码库地址：github.com/apache/dori…
    • 可以支持通过 Flink 操作（读取、插入、修改、删除） Doris 中存储的数据。
    • 可以将 Doris 表映射为 DataStream 或者 Table。
    • 修改和删除只支持在 Unique Key 模型上
    • 目前的删除是支持 Flink CDC 的方式接入数据实现自动删除，如果是其他数据接入的方式删除需要自己实现。

  • DataX doriswriter

  • Seatunnel

    • Seatunnel Connector Flink Doris
    • Seatunnel Connector Spark Doris

如何构建实时数仓

简单了解Doris的基本概念，接下来，看一下如何基于 Apache Doris 构建极速易用的实时数仓的架构？


因为 Doris 既可以承载数据仓库的服务，也可以承载 OLAP 等多种应用场景。因此，它的实时数仓架构变得非常简单。

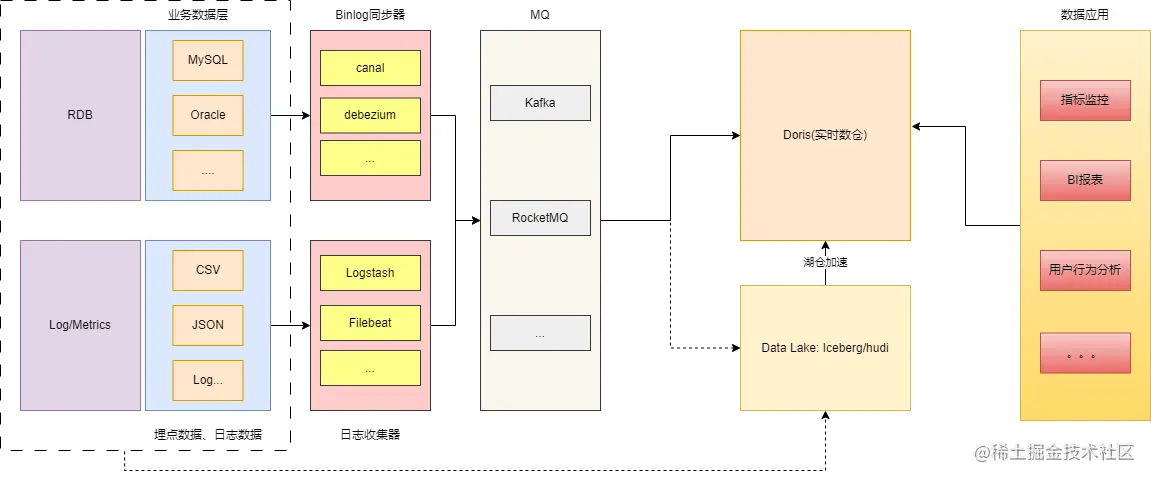

  1. 我们通过Flink CDC/Canal/Debeziunm将RDS的数据或者通过Logstash/Filebeat将日志类数据实时同步到Kafka中。

  2. 通过Doris的Routine load 将 Kafka 等消息系统中的数据，实时同步到 Doris。当然，也可以使用Flink Doris Connector/Seatunnel Connector Flink Doris实时同步到Doris。

  3. 在 Doris 内部，基于 Doris 不同的表模型、Rollup、以及物化视图的能力，构建实时数仓。

    • ODS 层通常会使用明细模型构建
    • DWD 层通过 SQL 调度任务，对 ODS 数据抽取并获取
    • DWS 和 ADS 层则可以通过 Rollup 和物化视图的技术手段构建。

  4. Doris 还支持基于 Iceberg、Delta Lake 和 Hudi 的数据湖服务，提供一些联邦分析和湖仓加速的能力。

这样我们便完成了基于 Doris 构建一个实时数仓。在实时数仓之上，我们可以构建 BI 服务、Adhoc 查询、多维分析等应用。

如何保证一致性

Flink CDC 通过 Flink Checkpoint 机制结合 Doris 两阶段提交可以实现端到端的 Exactly Once 语义。具体过程分为四步：

  • 事务开启(Flink Job 启动及 Doris 事务开启)：当 Flink 任务启动后， Doris 的 Sink 会发起 Precommit 请求，随后开启写⼊事务。
  • 数据传输(Flink Job 的运⾏和数据传输)：在 Flink Job 运⾏过程中， Doris Sink 不断从上游算⼦获取数据，并通过 HTTP Chunked 的⽅式持续将数据传输到 Doris。
  • 事务预提交：当 Flink 开始进⾏ Checkpoint 时，Flink 会发起 Checkpoint 请求，此时 Flink 各个算⼦会进⾏ Barrier 对⻬和快照保存，Doris Sink 发出停⽌ Stream Load 写⼊的请求，并发起⼀个事务提交请求到 Doris。这步完成后，这批数据已经完全写⼊ Doris BE 中，但在 BE 没有进⾏数据发布前对⽤户是不可⻅的。
  • 事务提交：当 Flink 的 Checkpoint 完成之后，将通知各个算⼦，Doris 发起⼀次事务提交到 Doris BE ，BE 对此次写⼊的数据进⾏发布，最终完成数据流的写⼊。

当预提交成功，但 Flink Checkpoint 失败时，该怎么办？这时 Doris 并没有收到事务最终的提交请求，Doris 内部会对写入数据进行回滚（rollback），从而保证数据最终的一致性。

如何DDL 和 DML 同步

随着业务的发展，部分⽤户可能存在 RDS Schema 的变更需求。当 RDS 表结构变更时，⽤户期望 Flink CDC 不但能够将数据变化同步到 Doris，也希望将 RDS 表结构的变更同步到 Doris，⽤户则无需担⼼ RDS 表结构和 Doris 表结构不⼀致的问题。

Hive如果对数据表的Schema进行新增或者删除，都会触发数据同步，就会导致修改Schema的效率非常低。

Doris引入了Light Schema Change来解决这个问题，Light Schema Change 只修改了 FE 的元数据，并没有同步给 BE。但这样就有可能产生FE和BE的Schema不一致，我们对 BE 的写出流程进⾏了修改，具体包含三个⽅⾯。

  • 数据写⼊：FE 会将 Schema 持久化到元数据中，当 FE 发起导⼊任务时，会把最新的 Schema 一起发给 Doris BE，BE 根据最新的 Schema 对数据进⾏写⼊，并与 RowSet 进⾏绑定。将该 Schema 持久化到 RowSet 的元数据中，实现了数据的各⾃解析，解决了写⼊过程中 Schema 不⼀致的问题。
  • 数据读取：FE ⽣成查询计划时，会把最新的 Schema 附在其中⼀起发送给 BE，BE 拿到最新的 Schema 后对数据进⾏读取，解决读取过程中 Schema 发⽣不⼀致的问题。
  • 数据 Compaction：当数据进⾏ Compaction 时，我们选取需要进⾏ Compaction 的 RowSet 中最新的 Schema 作为之后 RowSet 对应的 Schema，以此解决不同 Schema 上 RowSet 的合并问题。

经过对 Light Schema Change 写出流程的优化后， 单个 Schema Chang 从 310 毫秒降低到了 7 毫秒，整体性能有近百倍的提升，彻底的解决了海量数据的 Schema Change 变化难的问题。

有了 Light Schema Change 的保证， Flink CDC 能够同时⽀持 DML 和 DDL 的数据同步。那么是如何实现的呢？

  • 开启 DDL 变更配置：在 Flink CDC 的 MySQL Source 侧开启同步 MySQL DDL 的变更配置，在 Doris 侧识别 DDL 的数据变更，并对其进⾏解析。
  • 识别及校验：当 Doris Sink 发现 DDL 语句后，Doris Sink 会对表结构进⾏验证，验证其是否⽀持 Light Schema Change。
  • 发起 Schema Change ：当表结构验证通过后，Doris Sink 发起 Schema Change 请求到 Doris，从⽽完成此次 Schema Change 的变化。

解决了数据同步过程中源数据⼀致性的保证、全量数据和增量数据的同步以及 DDL 数据的变更后，一个完整的数据同步⽅案就基本形成了。

如何选择数据模型和数仓分层

一般来说，数仓分层主要分为四层：ODS，DWD，DWS，ADS

  • ODS为原始数据层：存放未经过处理的原始数据至数据仓库，结构上与源系统保持一致，是数据仓库的数据准备区。对于Doris而言，ODS层通常会采用Duplicate Key模型。
  • DWD为数据明细层：该层一般保持和ODS层一样的数据粒度，并且提供一定的数据质量保证。该层可能也会做一部分的聚合操作，提高数据可用性。从ODS 到 DWD 层数据的抽取，一般会采用微批调度调度的方法，需要借助外部的调度工具例如 DolphinScheduler 或 Airflow 等来对 ETL SQL 进行调度。
  • DWS为数据服务层：又称数据集市或宽表。按照业务划分，如流量、订单、用户等，生成字段比较多的宽表，用于提供后续的业务查询，OLAP分析，数据分发等。这一层，我们可以选择Aggregate Key模型或者在Base表上，创建不同的Rollup或物化视图对Base表进行聚合计算
  • ADS为数据应用层：存放数据产品个性化的统计指标数据。根据DM层与ODS层加工生成。这一层，我们可以选择Aggregate Key模型或者在Base表上，创建不同的Rollup或物化视图对Base表进行聚合计算
