初识canvas

什么是canvas

<canvas>是一个可以使用javascript来绘制2D图形的HTML元素。<canvas>标签只有两个属性width和height，用来设置画布的宽度和高度。下面代码构建了一个300*300的画布。

<canvas id="canvas" width="300" height="300"></canvas>

渲染上下文

canvas初始是空白的。要绘制图形，需要获取canvas元素的渲染上下文。

下面代码，通过getElementById获取canvas的DOM对象，然后通过canvas对象的getContext()方法获取渲染上下文。此时就可以通过context绘制图形了。

const canvas = document.getElementById("canvas")
const context = canvas.getContext("2d")

一个简单的例子

绘制图形的步骤

创建一个canvas元素
获取canvas元素的渲染上下文
绘制图形

一个简单的例子，绘制三角形。

绘制图形

canvas坐标空间

canvas坐标空间起点为左上角（坐标原点（0,0）），Y轴坐标是向下的。

绘制矩形

canvas支持两种形式的图形绘制：矩形和路径。其他所有的图形都通过一条或者多条路径组合而成。

canvas提供了三种方法绘制矩形:

context.fillRect(x, y, width, height)绘制一个填充矩形
context.strokeRect(x, y, width, height)绘制一个矩形边框
context.clearRect(x, y, widht, height)清除指定矩形上面提供的方法，x和y指定了在canvas画布上所绘制的矩形的左上角的坐标。width和height表示矩形的宽高。

绘制路径

通过路径绘制图形，需要用到的函数：

beiginPath()：表示开启新的路径。
closePath()：关闭路径，作用是连接起点和终点，主要用于实现封闭图形。
stroke(): 通过线条来绘制图形轮廓。
fill(): 通过填充路径的内容区域生成实心的图形。
moveTo(): 将笔触移动到指定的坐标(x,y) 上，通常会使用moveTo()函数设置起点。

直线 lineTo()

绘制直线，需要用到的方法lineTo(x, y)。x,y代表坐标系中直线结束的点。开始点是之前绘制路径的结束点，也可通过moveTo(x,y)设置开始点。

圆弧 arc()

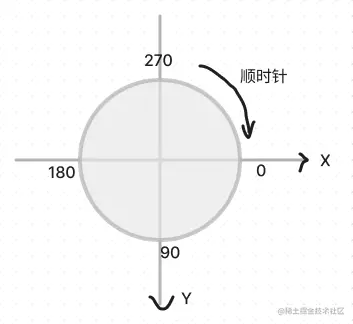

arc(x, y, radius, startAngle, endAngle, anticlockwise):画一个以（x,y）为圆心的以 radius 为半径的圆弧（圆），从 startAngle 开始到 endAngle 结束，按照 anticlockwise 给定的方向（默认为顺时针）来生成。

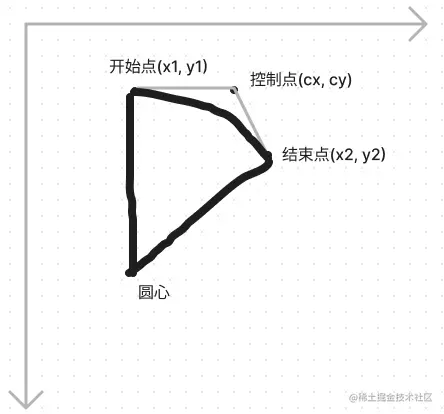

arcTo(cx, cy, x2, y2, radius):arcTo方法是利用开始点/控制点/结束点/所形成的夹角，绘制一段与夹角两边相切并且半径为radius的圆弧。(cx,cy)表示控制点，(x2,y2)表示结束点坐标，radius表示圆弧半径。

arc()函数中表示角度的单位是弧度，弧度=(Math.PI/180)*角度。

贝塞尔曲线

quadraticCurveTo(cp1x, cp1y, x, y):绘制二次贝塞尔曲线，cp1x,cp1y 为一个控制点，x,y 为结束点。
bezierCurveTo(cp1x, cp1y, cp2x, cp2y, x, y):绘制三次贝塞尔曲线，cp1x,cp1y为控制点一，cp2x,cp2y为控制点二，x,y为结束点。

给图形设置样式

颜色

给图形设置颜色，使用fillStyle和strokeStyle属性。

fillStyle = color 设置图形的填充颜色。
strokeStyle = color 设置图形的轮廓颜色。

颜色值可以是如下格式：

ctx.fillStyle = "orange";
ctx.fillStyle = "#FFA500";
ctx.fillStyle = "rgb(255,165,0)";
ctx.fillStyle = "rgba(255,165,0,1)";

渐变样式

我们可以用线性或者径向的渐变来填充或描边，我们可以创建一个渐变对象，然后赋给图形的fillStyle和strokeStyle属性。

createLinearGradient(x1, y1, x2, y2)创建线性渐变对象。createLinearGradient 方法接受 4 个参数，表示渐变的起点 (x1,y1) 与终点 (x2,y2)。
createRadialGradient(x1, y1, r1, x2, y2, r2)创建镜像渐变对象。createRadialGradient 方法接受 6 个参数，前三个定义一个以 (x1,y1) 为原点，半径为 r1 的圆，后三个参数则定义另一个以 (x2,y2) 为原点，半径为 r2 的圆。
gradient.addColorStop(position, color)创建好渐变对象之后，我们就可以用 addColorStop 方法给它上色了。addColorStop 方法接受 2 个参数，position 参数必须是一个 0.0 与 1.0 之间的数值，表示渐变中颜色所在的相对位置。例如，0.5 表示颜色会出现在正中间。

图案样式

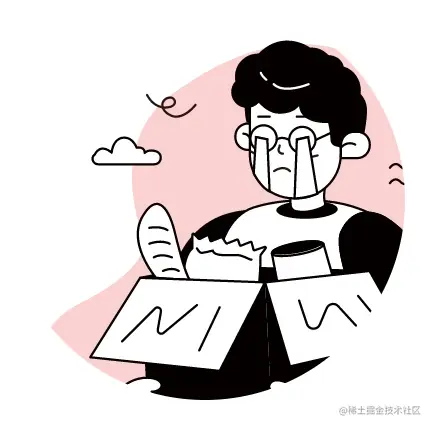

图案的应用跟渐变很类似的，创建出一个 pattern 之后，赋给 fillStyle 或 strokeStyle 属性即可。

createPattern(image, type)该方法接受两个参数。Image 可以是一个 Image 对象的引用，或者另一个 canvas 对象。Type 必须是下面的字符串值之一：repeat，repeat-x，repeat-y 和 no-repeat。

<body>
  <canvas id="canvas" width="500" height="500"></canvas>
  <script>
    const canvas = document.getElementById('canvas');
    const context = canvas.getContext("2d");

    const image = new Image()
    image.src= "//iconfont.alicdn.com/p/illus/preview_image/m5Ae1H3sEQPu/55288624-8d1a-452f-a0fa-83cfca6430aa.png"
    image.onload = function(){
      const parttern = context.createPattern(image, 'no-repeat')
      context.fillStyle = parttern;
      context.arc(200, 200, 200, 0, 360*Math.PI/180)
      context.fill()
    }
  </script>
</body>

线条样式

lineWidth=value设置线条宽度
lineCap = value 设置线条末端样式，value取值为butt, round, square。
lineJoin = type 设置线条与线条间结合处的样式，value取值： round, bevel , miter。默认值是 miter。
miterLimit = value 设置线条交接处的最大长度
setLineDash(arr) 设置虚线样式
lineDashOffset = value 设置虚线的起始偏移

阴影样式

shadowOffsetX = float 设定阴影在 X 轴的延伸距离, 正值表示向右，负值表示向左。
shadowOffsetY = float 设定阴影在 Y 轴的延伸距离，正值表示向下，负值表示向上。
shadowBlur = float 设定阴影模糊程度
shadowColor = color 设定阴影颜色

<body>
  <canvas id="canvas" width="500" height="500"></canvas>
  <script>
    const canvas = document.getElementById('canvas');
    const context = canvas.getContext("2d");

    context.shadowOffsetX = 10
    context.shadowOffsetY = 10
    context.shadowBlur = 5
    context.shadowColor = 'red';
    context.arc(50, 50, 50, 0, 360*Math.PI/180)
    context.stroke()
  </script>
</body>

绘制文本

canvas提供了两种方法来渲染文本：

fillText(text, x, y)在指定的 (x,y) 位置填充指定的文本
strokeText(text, x, y)在指定的 (x,y) 位置绘制文本边框设置文本样式：
font = value 和css font属性语法相同 font="10px serif"
textAlign = value 文本对齐选项，包括start end left right center
textBaseline = value 基线对齐选项。 top, middle, bottom
direction = value 文本方向。可能的值包括：ltr, rtl, inherit

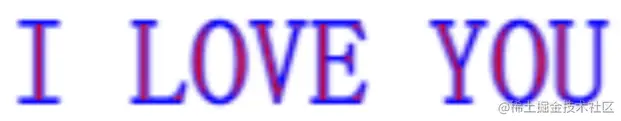

<body>
  <canvas id="canvas" width="500" height="500"></canvas>
  <script>
    const canvas = document.getElementById('canvas');
    const context = canvas.getContext("2d");
    context.font = "30px serif";
    context.fillStyle = "red"
    context.fillText('I LOVE YOU', 10, 50)
    context.strokeStyle = "blue"
    context.strokeText('I LOVE YOU', 10, 50)
  </script>
</body>

图像操作

canvas 具备图像操作能力。可以用于动态的图像合成或者作为图形的背景。

获取图像源

要将图像绘制到canvas,需要获取图像。以下几种方式都可以用到canvas中。

由 Image() 函数构造出来的，或者任何的 <img>元素
用一个 HTML 的 <video>元素作为你的图片源，可以从视频中抓取当前帧作为一个图像
可以使用另一个 <canvas> 元素作为图片源。

绘制图像

drawImage(image, dx, dy):其中 image 是 image 或者 canvas 对象，dx 和 dy 是其在目标 canvas 里的起始坐标。
drawImage(image, dx, dy, dwidth, dheight) 这个方法多了 2 个参数：dwidth 和 dheight，这两个参数用来控制当向 canvas 画入时应该缩放的大小
drawImage(image, sx, sy, sWidth, sHeight, dx, dy, dWidth, dHeight)前 4 个是定义图像源的切片位置和大小，后 4 个则是定义切片的目标显示位置和大小

像素操作

canvas提供了getImageData方法和putImageData方法配合使用，先用getImageData方法获取ImageData对象，然后利用一定的算法进行像素操作，最后使用putImageData方法输出像素数据。
ImageData对象中存储着 canvas 对象真实的像素数据。它包含3个属性：

width图片宽度 height图片高度 data是一个一维数组。包含着RGBA格式的整数数据，数组取值如[r1,g1,b1,a1,r2,g2,b2,a2,...],数组中每四个数存储着一个像素的RGBA颜色值。

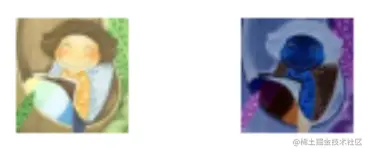

翻转效果：颜色反转是值图片颜色颠倒的效果，实现算法是：将红、绿、蓝3个通道像素取各自的相反值。

<body>
  <canvas id="canvas" width="500" height="500"></canvas>
  <script>
    const canvas = document.getElementById('canvas')
    const cxt = canvas.getContext("2d")

    const image = new Image()
     image.src = "./1.png"
     image.onload = () => {
       cxt.drawImage(image, 10, 10)
       var imageData = cxt.getImageData(10,10,120,120)
      for(let i=0; i<imageData.data.length; i=i+4){
        imageData.data[i+0] = 255 - imageData.data[i+0];
        imageData.data[i+1] = 255 - imageData.data[i+1];
        imageData.data[i+2] = 255 - imageData.data[i+2];
      }
      cxt.putImageData(imageData, 140, 10)
     }
  </script>
  </body>

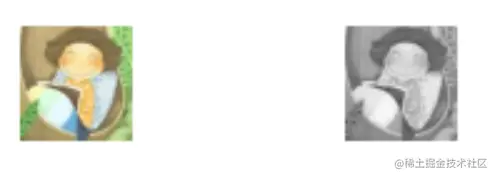

黑白效果：也叫灰度图，将彩色图片转换成黑白图片，实现算法是，取红绿蓝3个通道的平均值，然后将三个通道全部保存为这个平均值。

<body>
  <canvas id="canvas" width="500" height="500"></canvas>
  <script>
    const canvas = document.getElementById('canvas')
    const cxt = canvas.getContext("2d")

    const image = new Image()
     image.src = "./1.png"
     image.onload = () => {
       cxt.drawImage(image, 10, 10)
       var imageData = cxt.getImageData(10,10,120,120)
       console.log(imageData)
       console.log(imageData.data)
      for(let i=0; i<imageData.data.length; i=i+4){
        let avg = (imageData.data[i+0] + imageData.data[i+1] + imageData.data[i+2])/3
        imageData.data[i+0] = avg;
        imageData.data[i+1] = avg;
        imageData.data[i+2] = avg;
      }
      cxt.putImageData(imageData, 140, 10)
     }
  </script>
  </body>

复古效果：是将红蓝绿三个通道的值，进行加权平均达到的效果
红色蒙版：是将红色通道的值赋值为红、绿、蓝三个通道的平均值，并且将绿色通道、蓝色通道都赋值为0
透明处理：将数组中每一个像素的透明度乘以n，然后保存像素数组。

变形操作

变形是一种更强大的方法，可以将原点移动到另一点、对canvas进行旋转和缩放。

状态保存和恢复

在了解变形之前，我先介绍两个在你开始绘制复杂图形时必不可少的方法。

save()：保存画布 (canvas) 的所有状态。
restore()：恢复canvas状态的。

Canvas 的状态就是当前画面应用的所有样式和变形的一个快照。Canvas 状态存储在栈中，每当save()方法被调用后，当前的状态就被推送到栈中保存。每一次调用 restore（） 方法，上一个保存的状态就从栈中弹出，所有设定都恢复。

一个绘画状态包括：

当前应用的变形（即移动，旋转和缩放）
以及下面这些属性：strokeStyle, fillStyle, globalAlpha, lineWidth, lineCap, lineJoin, miterLimit, lineDashOffset, shadowOffsetX, shadowOffsetY, shadowBlur, shadowColor, globalCompositeOperation, font, textAlign, textBaseline, direction, imageSmoothingEnabled
当前的裁切路径（clipping path）

移动translate

translate(x, y)：移动 canvas 和它的原点到一个不同的位置。x是左右偏移量，y是上下偏移量。

旋转rotate

rotate(angle)：以原点为中心旋转 canvas。angle>0坐标系顺时针旋转，angle<0坐标系逆时针旋转。

缩放scale

scale(x, y)：缩放画布的水平和垂直的单位。两个参数都是实数，可以为负数，x 为水平缩放因子，y 为垂直缩放因子，如果比 1 小，会缩小图形，如果比 1 大会放大图形。

变形transform

transform(a, b, c, d, e, f):

translate(e,f)等价于transform(1,0,0,1,e,f)
scale(a,d)等价于transform(a,0,0,d,0,0)
rotate(angle)等价于transform(cos, sin, -sin, cos, 0,0)

用canvas制作一个时钟
