VR 概念与设备

发展历程

计算机科学家、艺术家、哲学家、虚拟现实之父杰伦·拉尼尔在1987年创造了一个词组“virtual reality”，也就是我们所谓的VR，虚拟现实。从这一年起，这一研究领域终于有了一个正式的名字。

但早在这一概念出现以前，有关 VR 的探索就已经开始

理论萌芽

1838年，英国著名的物理学家查尔斯·惠斯通爵士，于1838年发现并确定立体图原理（Principle of stereo graph），为后续VR视觉模拟奠定了理论基础。

对这个理论的一个简单验证：

www.bilibili.com/video/BV164…

使用手机屏幕可以获得比较好的效果。全屏模式下手机距离眼睛大约一臂长，调节双眼视焦直到左右画面重合。

核心在于 mock 人的左右眼的输入，来欺骗大脑形成空间感。

1935年，小说家斯坦利·G·温鲍姆发表短篇科幻小说《皮格马利翁的眼镜》。其中描述了一款VR眼镜，能够同时模拟视觉、触觉、嗅觉、味觉，并允许眼镜佩戴者和画面中的世界发生交互行为，并影响镜中世界的历史进程。这篇小说发表时，距离计算机的诞生还有 11 年。

这本小说被看作 VR 技术的预言书，直到今天，VR 设备仍不足以还原小说中的构想。

早期实验

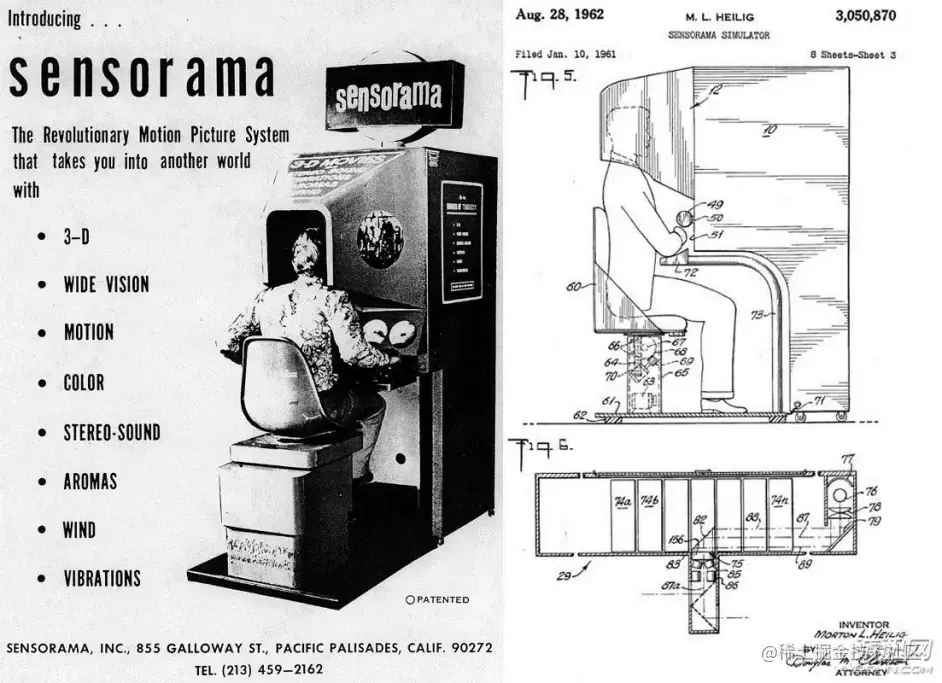

1957年，摩登·海里戈（Morton Heilig）的沉浸式电影体验设备。

摄影师摩登·海里戈分别于 1957、1960 年发明出两套 VR 设备，1960 年的这套，可以佩戴在头上，提供 3D 视觉与音频效果，外观上已经非常接近现在的 VR 头显。

1961年，美国飞歌公司两名工程师实现了一种动作追踪技术，基于这种技术，产生了许多军用设备和科研设备，但最初并没有用于 VR 领域。

1963年，雨果·根斯巴克(就是雨果奖的那个雨果)的头戴电视机，强调了画面的”实时性“。

蓝图

图灵奖获得者，计算机图形学之父伊凡·苏泽兰在1965年定义了所谓“终极显示器”的概念。此概念规定，某一种“终极显示器”所提供的内容可以让使用者无法区分与现实世界的差异：

通过头戴显示器可以展现3D的视觉和声音效果，能够提供触觉反馈；
由电脑提供图像并保证实时性；
用户能够通过与现实相同的方法与虚拟世界的物体进行互动。

三年后，伊凡带领学生尝试制作出“终极显示器”的雏形：达摩克里斯之剑。

应用

略

关键技术

成像

zhuanlan.zhihu.com/p/486154341

实时渲染

略

位置追踪

支持位置追踪的 VR 设备可以带来更好的用户体验。然而若位置追踪速度跟不上渲染速度，就会造成眩晕感。

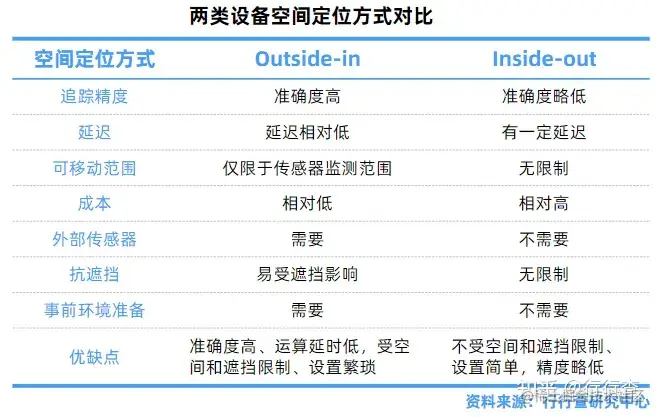

outside-in

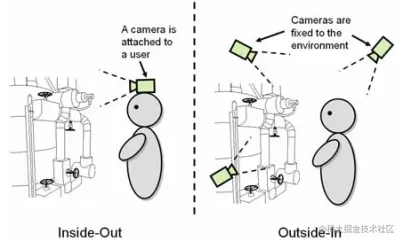

这是一种依赖于外接定位/探测设备的位置追踪技术。如下图所示，

在这种模式下，需要有相对于空间静止不动的定位基站作为空间参考坐标，不断扫描所在场景。而用户穿戴的运动设备上有可被探测的标记点，用来确定其空间位置。

inside-out

不借助外接设备，仅靠环境图像的特征比对/陀螺仪信息，通过算法推算当前设备相比于上一帧的旋转和位移。

VR 开发

环境：PICO SDK + Unity

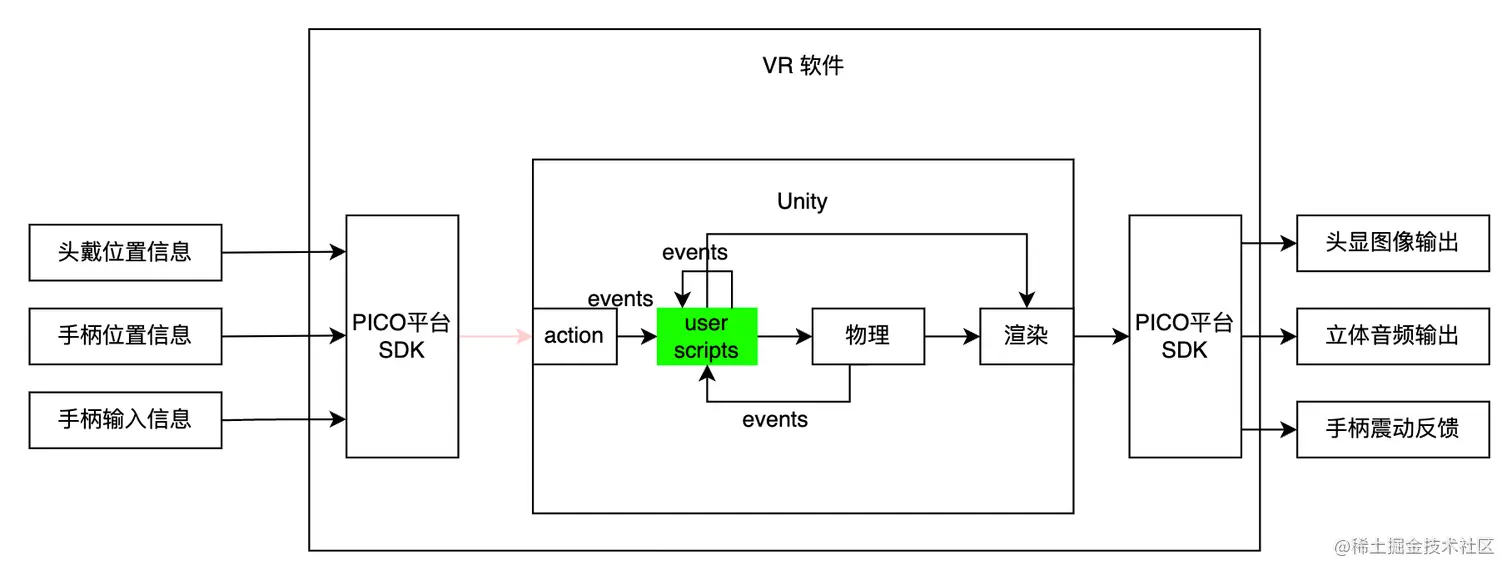

VR 设备上的软件是一种接收并处理 VR 设备复杂的输入数据，并将处理结果依照软件内置逻辑，以图形化方式渲染在 VR 成像装置上的系统。

平台 SDK

各个 VR 硬件厂商的产品各有特点，一般都会对主流 3D 引擎提供 SDK，来解决软件的跨平台移植问题。其中最重要的是处理系统输入，将系统输入映射为对应游戏引擎的输入。除此之外，PICO Unity SDK 还提供一些高级功能，如场景渐变、混合现实捕捉、应用内购买、平台公共能力接口等。

使用 PICO + Unity 的开发模式，按照文档操作，可快速建立好开发环境：

developer-cn.pico-interactive.com/document/un…

Unity 引擎

Unity 引擎的学习是一个很大的话题~ 此处仅从 PICO VR 开发的角度切入，提一下务须了解的信息

Action

action 是 Unity 输入系统中的一个概念，介于物理设备输入信号与 Unity 代码逻辑之间，是一个中间层。引入 action 的目的是使设备输入与代码逻辑解耦，所有的 action 统一在 Unity 提供的 action map 结构中定义触发条件，并且可以在运行时动态修改：

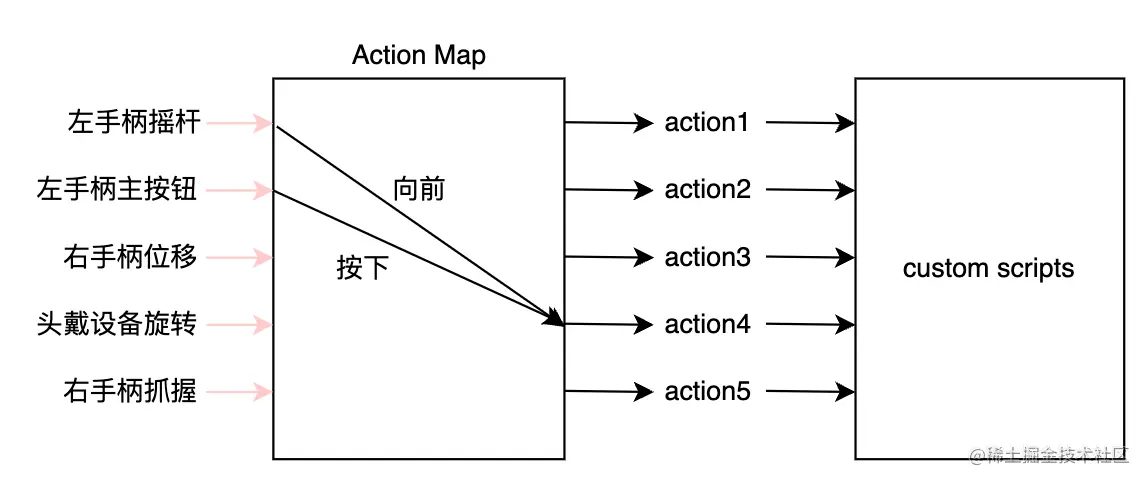

如上图，我们在 Action Map 中指定 action4 的触发条件为：

左手柄摇杆向前推，且
左手柄主按钮被按下

则当满足以上条件时，action4 将会被触发，并进入 action 的生命周期循环，触发相关的回调函数

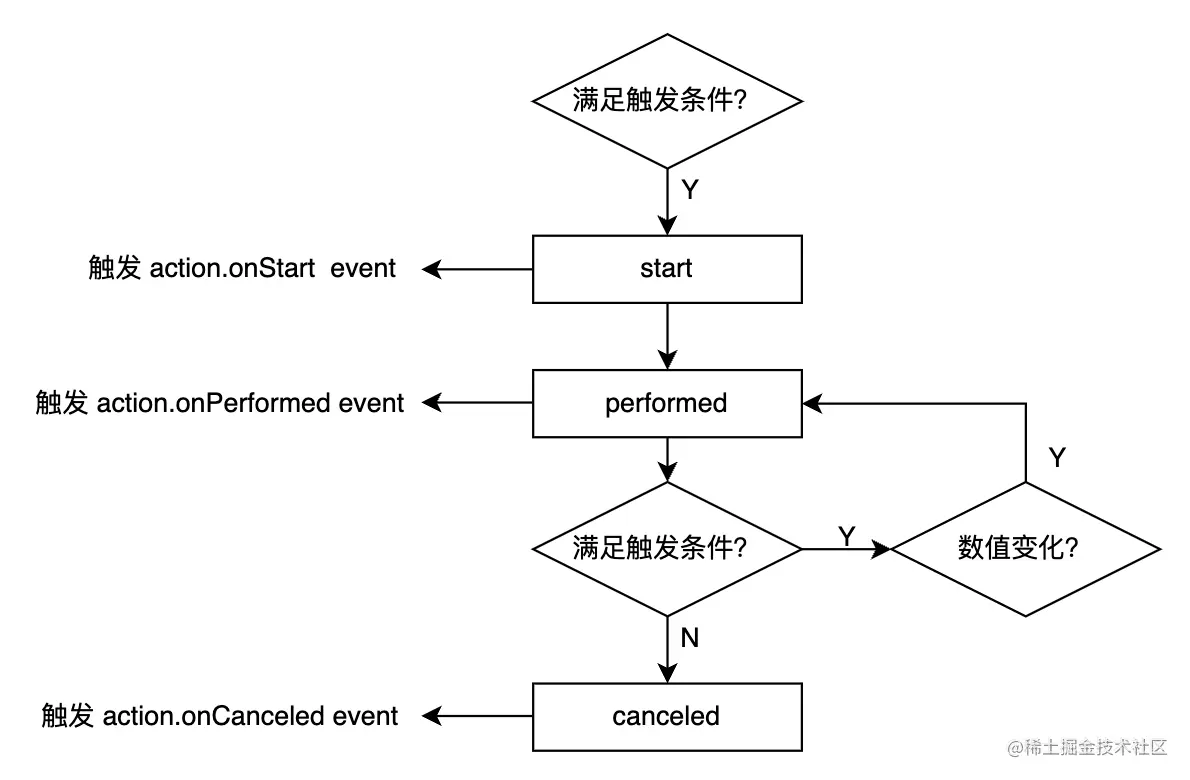

图中 action 的每个生命周期都会触发对应的事件。

对于用户编写的脚本而言，action 是整个输入过程中能够获取到的最上游信息。

Component

一个 component = 一种能力

Unity 通过 gameObject + components 来构建整个场景。gameObject 是一个具有 transform(位置、旋转、缩放) 属性的对象，在这个对象上可以挂载其他各种不同种类的组件：

渲染
物理
动画
脚本
...

Event

Event 的概念贯穿整个开发流程。前文提到的 action 的各个生命周期，就是 event。在 Unity 中，event 本质是一个回调函数队列。它可以作为某个组件的公共属性存在，任何拿到这个属性的其他组件都可以向队列中添加新的回调函数。

基于 C# 的 delegate 来实现：

using System;
class A {
  // delegate 是一种“类型安全”的函数指针(队列)。
  // 可以通过运算符 + 和 - 来操作这个队列。
  // 比如：
  // public MyDelegate d;
  // d += (int a, int b) => {Console.WriteLine(a + b)};
  // d(1, 2);  ==> 输出 3
  // d += (int a, int b) => {Console.WriteLine(a + b + 1)};
  // d(1, 2); ==> 输出 3 4
  private delegate int MyDelegate(int a, int b);
  // event 是对 delegate 的一种封装。
  // 操作与 delegate 相统，但可以进一步添加 add / remove 方法来控制访问权限
  public event MyDelegate myEvent;
}

事件无处不在，大致可以分为外部事件(设备输入的 action 生命周期 event) 和内部事件(脚本自己注册的事件)

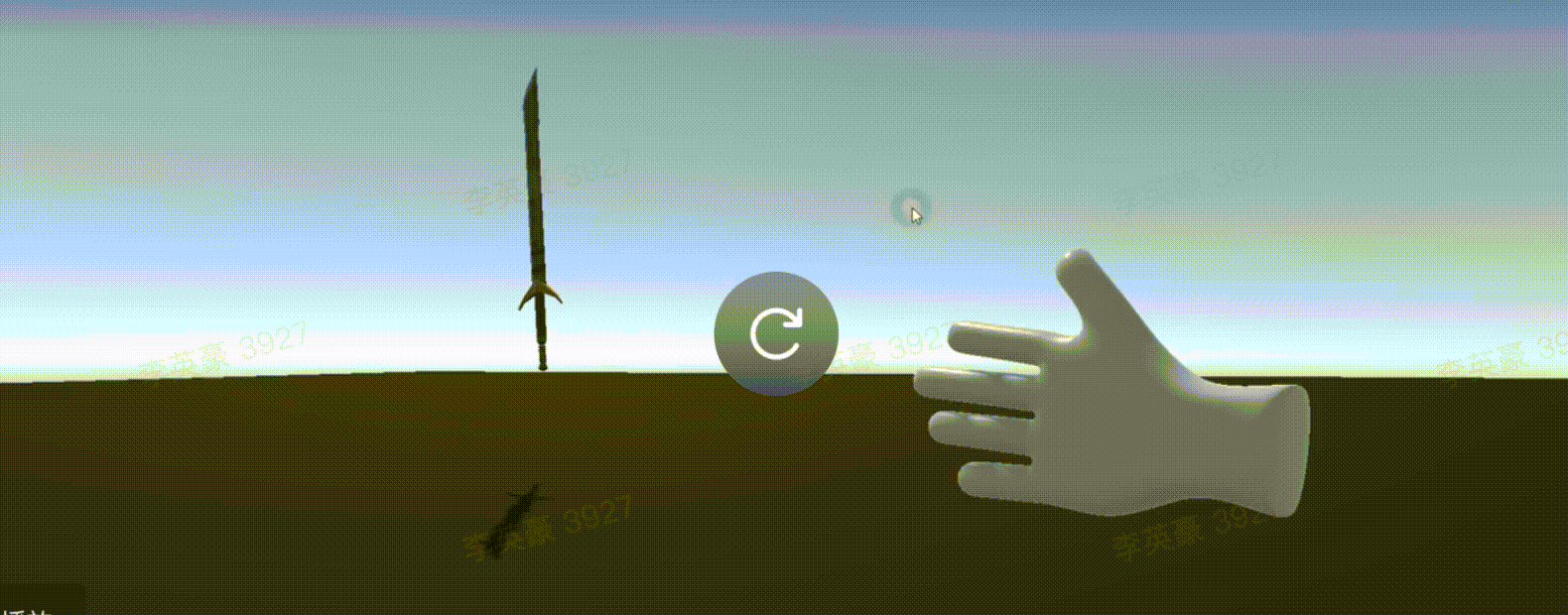

实例

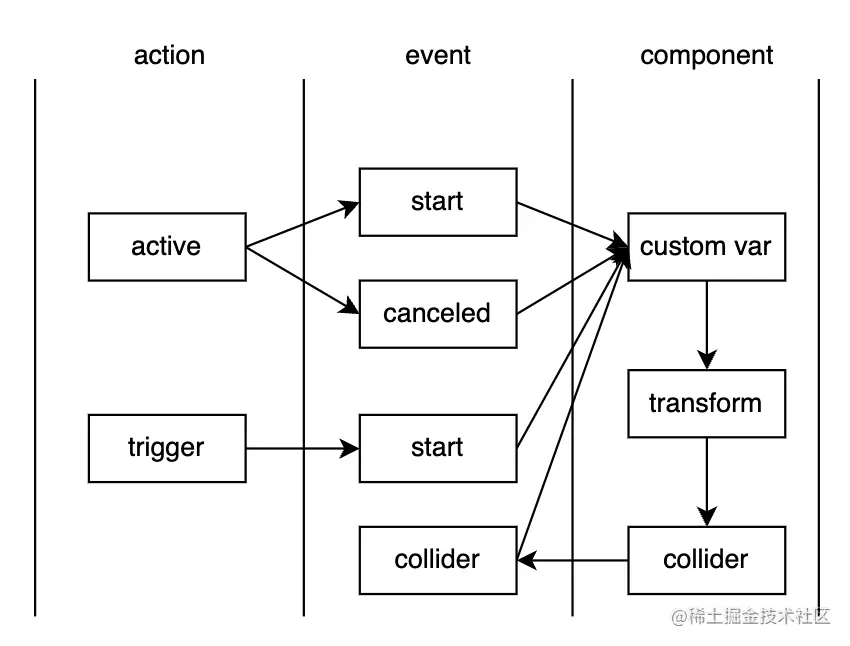

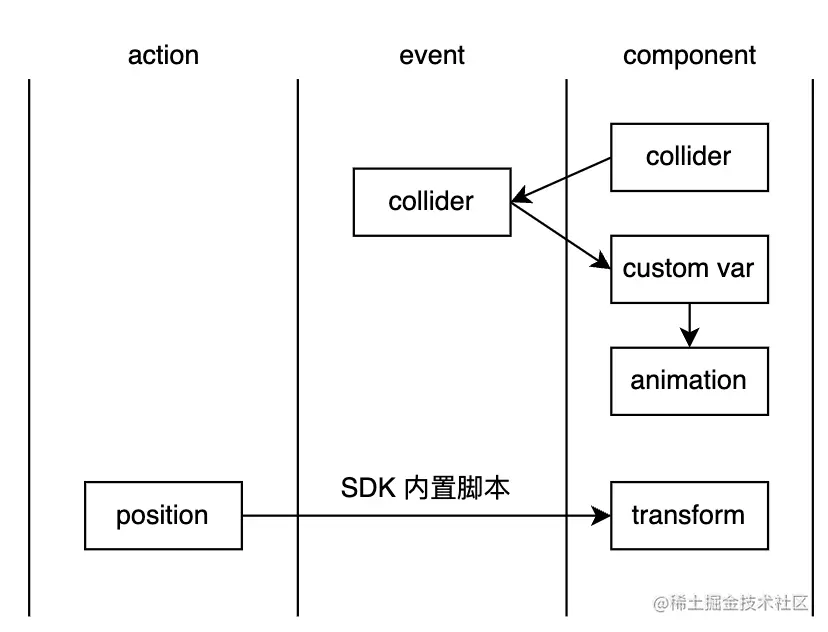

用 action / component / event 三个基本元素组合的视角来梳理这个 demo 中发生的事情：

剑：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.InputSystem;

public class WeaponAttractable : MonoBehaviour
{
    public InputActionProperty attractTriggerActionProperty;
    public InputActionProperty releaseTriggerActionProperty;
    public GameObject attractOriginObject;
    public float attractSpeed = 1;

    private bool _isInHand = false;
    private bool _isInAttract = false;
    private Vector3 _weaponOriginPosition;
    private Quaternion _weaponOriginRotation;
    // Start is called before the first frame update
    void Start()
    {
        _weaponOriginPosition = gameObject.transform.position;
        _weaponOriginRotation = gameObject.transform.rotation;
        attractTriggerActionProperty.action.performed += attract;
        attractTriggerActionProperty.action.canceled += attractCanceled;
        releaseTriggerActionProperty.action.started += release;
    }

    private void release(InputAction.CallbackContext obj)
    {
        _isInAttract = false;
        _isInHand = false;
    }

    private void attractCanceled(InputAction.CallbackContext obj)
    {
        _isInAttract = false;
        Debug.Log("action canceled");
    }

    private void attract(InputAction.CallbackContext obj)
    {
        _isInAttract = true;
        Debug.Log("action triggered");
    }

    // Update is called once per frame
    void Update()
    {
        if (_isInHand)
        {
            gameObject.transform.position = attractOriginObject.transform.position;
            gameObject.transform.rotation = attractOriginObject.transform.rotation;
        }
        else if (_isInAttract)
        {
            gameObject.transform.position = Vector3.Lerp(gameObject.transform.position, attractOriginObject.transform.position, attractSpeed * Time.deltaTime);
            gameObject.transform.rotation = Quaternion.Lerp(gameObject.transform.rotation, attractOriginObject.transform.rotation, attractSpeed * Time.deltaTime);
        }
        else if (!_isInAttract && !_isInHand && gameObject.transform.position != _weaponOriginPosition)
        {
            // 需要把这个武器归位到 attract 之前的位置
            gameObject.transform.position = Vector3.Lerp(gameObject.transform.position, _weaponOriginPosition, attractSpeed * Time.deltaTime);
            gameObject.transform.rotation = Quaternion.Lerp(gameObject.transform.rotation, _weaponOriginRotation, attractSpeed * Time.deltaTime);
        }
    }

    private void OnCollisionEnter(Collision collision)
    {
        Debug.Log("weapon collision enter");
    }

    private void OnCollisionExit(Collision collision)
    {
        Debug.Log("weapon collision exit");
    }

    private void OnTriggerEnter(Collider other)
    {
        Debug.Log("weapon trigger enter");
        if (other.gameObject.tag == "Hand")
        {
            _isInHand = true;
            _isInAttract = false;
        }

    }

    private void OnTriggerExit(Collider other)
    {
        Debug.Log("weapon trigger exit");
    }
}

小细节：位移终点如何确定？

右手：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.InputSystem;

public class handMove : MonoBehaviour
{
    public InputActionProperty handAniActionProperty;
    public InputActionProperty handPartAniActionProperty;
    public float speed = 10;
    private Animator animator;
    private float currentAnimationProgress = 0;
    private float currentPartAnimationProgress = 0;
    private bool somethingInHand;
    // Start is called before the first frame update
    void Start()
    {
        animator = GetComponent<Animator>();
    }

    // Update is called once per frame
    void Update()
    {
        if (somethingInHand)
        {
            float targetProgress = 1;
            float targetPartProgress = 1;
            float newProgress = Mathf.MoveTowards(currentAnimationProgress, targetProgress, Time.deltaTime * speed);
            float newPartProgress = Mathf.MoveTowards(currentPartAnimationProgress, targetPartProgress, Time.deltaTime * speed);
            animator.SetFloat("handleAnimationProgress", newProgress);
            animator.SetFloat("partAnimationProgress", newPartProgress);
            currentAnimationProgress = newProgress;
            currentPartAnimationProgress = newPartProgress;

        }
        else
        {
            float targetProgress = 0;
            float targetPartProgress = 0;
            float newProgress = Mathf.MoveTowards(currentAnimationProgress, targetProgress, Time.deltaTime * speed);
            float newPartProgress = Mathf.MoveTowards(currentPartAnimationProgress, targetPartProgress, Time.deltaTime * speed);
            animator.SetFloat("handleAnimationProgress", newProgress);
            animator.SetFloat("partAnimationProgress", newPartProgress);
            currentAnimationProgress = newProgress;
            currentPartAnimationProgress = newPartProgress;
        }
    }

    private void OnCollisionEnter(Collision collision)
    {
        Debug.Log("hand collision enter");
    }

    private void OnCollisionExit(Collision collision)
    {
        Debug.Log("hand collision exit");
    }

    private void OnTriggerEnter(Collider other)
    {
        if (other.gameObject.tag == "Weapon")
        {
            somethingInHand = true;
        }
        Debug.Log("hand trigger enter");
    }

    private void OnTriggerExit(Collider other)
    {
        Debug.Log("hand trigger exit");
        if (other.gameObject.tag == "Weapon")
        {
            somethingInHand = false;
        }

    }
};

Web VR

想要实现一个运行在浏览器上的 VR 程序，需要解决输入和渲染两个问题。

渲染方面，目前已经有较为成熟的 3d 图形库与物理引擎

输入方面，不同于 native vr 可以集成不同平台的 SDK 来分别发布，web 需要考虑跨平台

OpenXR 正是解决跨平台输入的方案。目前实验版本的 chrome 和 firefox 浏览器已经尝试接入了该规范，有理由相信，在不久的将来，将能够使用 js 语言在浏览器上实现简单的 VR 交互。

VR 开发一瞥
