1.进程架构

master 管理多个woker
worker 实际处理请求
cache manager 管理多个work的共享缓存信息
cache loader 加载到共享缓存里

ps -ef | grep nginx
kill -SIGHUP 9170 # 等价于 nginx -s reload  热更新配置
kill -SIGTERM 6982 # 关闭某个worker

2.信号管理父子进程

配置热更新

向master进程发送HUP信号等价于 reload命令
master进程校验配置语法是否正确
master进程打开新的监听端口
master进程用新配置启动新的worker子进程
master进程向老worker子进程发送QUIT信号
老worker进程关闭监听句柄，处理完当前连接后结束进程

热升级nginx

将旧Nginx文件换成新Nginx文件 (注意备份)
向master进程发送 USR2 信号
master进程修改pid文件名，加后缀oldbin
master进程用新Nginx文件启动新master进程
向老master进程发送QUIT信号，关闭老master进程
回滚:向老master发送HUP，向新master发送QUIT

worker进程:优雅的关闭

设置定时器 worker shutdown timeout
关闭监听句柄
关闭空闲连接
在循环中等待全部连接关闭 (当超过指定时间就不在等待)
退出进程

3.架构原理

nginx处理流程

由于nginx使用epoll来实现多路复用io，也叫非阻塞事件驱动处理引擎。

所以每次外部流量进入要区分每次请求的数据是具体是给谁操作。需要引入状态机的概念区分模块。

外部流量  >  状态机        >   分发处理的地方
web      >   http状态机    >
email    >   email状态机   >
tcp      >   传输层状态机  >

状态机再根据配置，转发给不同的处理

静态资源
反向代理
api服务（fastCGI memroycahe等）

网络收发与Nginx事件间的对应关系

应用层 -> 传输层 -> 网络层 -> 链路层 -> 物理层
物理层使用以太网和广域网传输数据
应用层 <- 传输层 <- 网络层 <- 链路层 <- 物理层

TCP/IP协议层级

应用层：只保存基础的数据 data (http,DNS,SSH)
传输层TCP ：源端口+目的端口 + data (TCP UDP)
网络层IP ：源ip+目的ip + 源端口+目的端口 + data (IP,ARP,DHCP)
数据链路层：源mac+目的mac + 源ip+目的ip + 源端口+目的端口 + data (ADSL,wifi)

Reactor事件驱动模型

Nginx的Worker进程首先会调用Nginx的Core核心模块。在Reactor模型中会维护一个运行循环（Run-Loop），主要包括事件收集、事件分发、事件处理，这个工作在Nginx中由Core核心模块负责。

通过统一接收事件，并根据请求的类型转发给不用的消费者处理

事件：如：必须是完整的tcp 3次握手，即客户端syn，服务器syn+ack，客户端ack 后才算一个事件。 Nginx对高并发IO的处理使用了Reactor事件驱动模型，实现了多路IO复用
事件收集器：负责收集Worker进程的各种I/O请求。
事件发送器：负责将I/O事件发送到事件处理器。
事件处理器：负责各种事件的响应工作。

事件分类

可以使用 Wireshark 进行抓包

读事件

Accept建立连接
Read读消息

写事件

Write写消息，

TCP协议与非阻塞接口

阻塞操作：是指在执行操作时，若不能获得资源，则挂起进程直到满足可操作的条件后再进行操作。被挂起的进程进入睡眠状态，被从调度器的运行队列移走，直到等待的条件被满足。
非阻塞操作：在不能进行操作时，并不挂起，它要么放弃，要么不停地查询，直至可以进行操作为止。
等待队列：阻塞访问最大的好处是当设备不可操作时进程可以挂起进入睡眠，让出CPU。 linux中可以使用等待队列（Wait Queue）来实现阻塞进程的唤醒。等待队列作为Linux内核中的一个基本单位，以队列为数据结构，与调度机制紧密结合，可以用来同步对系统资源的访问。

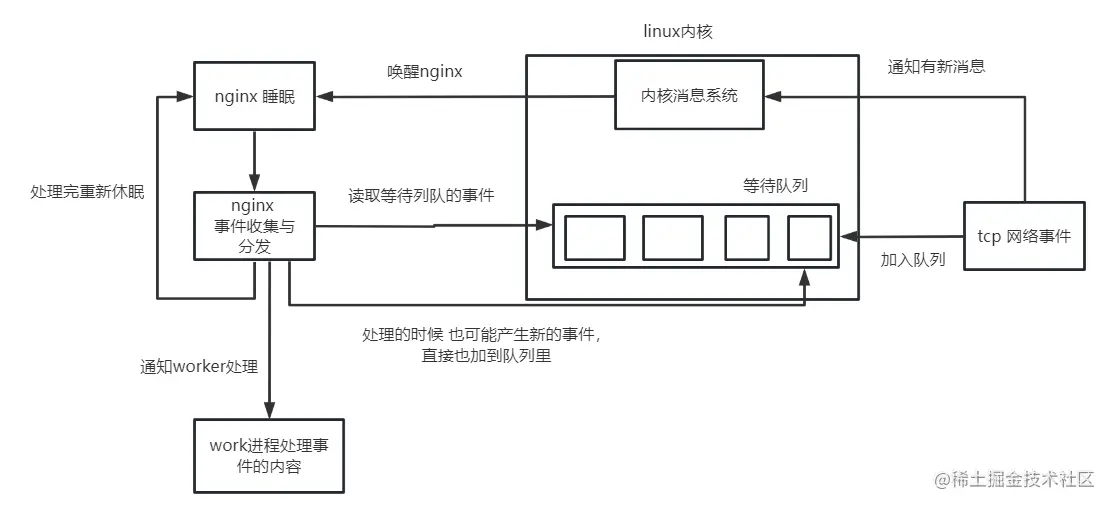

4.nginx事件循环流程

客户端发起请求
tcp 3次握手结束后，把消息内容加入等待队列
同时通知并唤醒nginx
nginx的master进程通过Reactor事件系统，去循环读取等待队列
这时候把内核态的数据复制到用户态
读取一个就转发给work进程处理
处理的时候可能产生新的消息内容，直接也插到等待队列
等待队列的内容都处理完后，nginx又恢复到休眠模式

5.epoll

网络IO

网络IO 一般选用多路复用IO

linux有3种，nginx 选择的epoll

select
poll
epoll

问题

传统的等待队列是数组，连接数有时候可能高达数百万的连接，每次遍历效率很低。

解决方案

nginx 选用epoll的数据结构存储活跃的连接数。因为在高并发连接中，每次处理的活跃连接数量占比很小。

每次新增和删除都只是链表上操作，查询和删除都非常的快。

实现：

红黑树+ 链表

实际结构

eventpoll对象

lock
mtx
wq
poll_wait
rdllist epitem对象的集合，红黑树中每个结点都是某于epitem结构中的rdllink成员，
rbr 对应单个 epitem对象
ovflist
user

epitem对象红黑树中每个结点都是基于epitem结构中的rbn成员

rbn
rdllink
next
ffdnwait
pwqlisted
fllinktevent

使用

创建
操作: 添加/修改/删除
获取句柄
关闭

6.nginx中的请求切换

传统容器处理线程方案

每一线程仅处理一连接。
当操作系统发现阻塞时，会自动切换到另外一个进程去执行。等其他执行完又再次切回来。
依赖操作系统的进程调度实现并发，每次切换成本很高。

nginx容器处理线程方案

一条线程同时处理多连接
用户态代码完成连接切换，即直接用单个线程通过代码判断，实现处理多个连接的处理。
尽量减少操作系统进程切换

7.阻塞&非阻塞同步&异步之间的区别

阻塞调用：如调用accept建立连接时，会等待队列插入accept信息，等队列有了信息后才继续执行，如果过程中有阻塞，会进入等待，会触发操作系统的进程切换。导致延迟。利用的还是操作系统自动切换。
非阻塞：通过代码可以知道当前是否队列有空或不为空，无需等待，直接返回对应的状态码，省去了系统的进程切换。

非阻塞调用下的同步与异步

核心是解决地狱回调问题。

异步代码：下面代码的逻辑被拆分了

rc = ngx_http_read_request_body ( r, ngx_http_upstream_init) ;
if( rc > = NGX_HTTP_SPECIAL_RESPONSE){
    return rc ;
}

# 这里定义了 ngx_http_read_request_body 方法
ngx_int_t
ngx_http_read_request_body (ngx_http_request_t * r ,ngx_http_client_body_handler pt post_handler)

# 这是 回调方法
ngx_http_upstream_init(ngx_http_request_t * r){

}

同步代码：符合人的阅读习惯，之上而下

local client = redis:new()
client:set timeout(30000)
local ok,err = client:connect(ip,port)
if not ok then
    ngx.say("failed: ",err)
    return
end

8.nginx模块原理与使用

流程

前提编译进Nginx
提供哪些配置项
模块何被使用
提供哪些变量

nginx.org/en/docs/htt…

 # 主模块
ngx_module_t
# 包含子模块
commands :ngx_command_t
ctx: 待每个模块将具体化上下文

# ctx 上下文
ngx_core_module_t # 核心
ngx_http_module_t # http
ngx_event_module_t # event
ngx_mail_conf_ctx_t # mail

# ngx_core_module_t 核心
core
errlog
thread_pool
openssl
events
http
stream

# ngx_http_module_t
upstream模块
响应过滤模块
请求处理模块
ngx_http_core_module模块

# ngx_event_module_t # event
event_core
epoll

源码分析

cd /src/ # 源码位置
core
event
http
mail
misc
os
stream

# http 模块
cd /src/core/http

9.连接池

构成包含：上游服务器的连接和下游的客户端的连接

struct ngx_cycle_t {
    # 包含下面打个主要属性
    free_connections
    connections # 预分配的cannection n个连接
    read_events  # 预分配的connection n个读事件
    write_events # 预分配的connection n个写事件
}

一般长度一样，可以实现下标统一检索数据。

connections指向的连接池中，每个连接所需要的读写事件都以相同的数组序号对应着read_event, write_events读写事件数组，所以相同序号下这三个数组中的元素是配合使用的

核心数据结构

struct ngx_connection_s {
    ngx_event_t *read; # 读事件
    ngx_event_t *write; # 写事件
    ngx_pool_t *pool; # <= 初始 connection pool size配置
}

# 读写事件结构
struct ngx_event_t {
    void *data;
}

限制长度

events {
    worker_connections  1024;
}

内存池对性能的影响

连接内存池
请求内存池

ngx_pool_s # 内存池
ngx_pool_data_t # 数据块
ngx_pool_large_s # 大块内存
ngx_pool_cleanup_s  # 需要清理的外部资源

# 配置限制参数
request_pool_size size;
connection_pool_size size:

nginx.org/en/docs/htt…

worker共享内存

# 基础同步
1. 信号
2. 共享内存

# 高级通讯
1. 锁
2. Slab内存管理器

官方nginx模块使用了共享内存

ngx_http_lua_api

http {
    lua_shared_dict dogs 10m;  # 定义共享变量
    server {
        location /set {
            content_by_lua_block {
                local dogs = ngx.shared.dogs
                dogs:set("Jim"，8)
                ngx.say("STORED")
            }
        }
        location /get {
            content_by_lua_block {
                local dogs = ngx.shared.dogs
                ngx.say(dogs:get("Jim"))
            }
        }
    }
}

rbtree

ngx_stream_limit_conn_module
ngx_http_limit_conn_module
ngx_stream_limit_req_module
http/cache ： ngx_http_file_cache ， ngx_http_proxy_module
ssl ：ngx_http_ssl_module

单链表

ngx_http_upstream_zone_module
ngx_stream_upstream_zone_module

10.Slab内存管理器

ngx_slab_pool_t* pool 内存池（包含多个页面）
ngx_slab_page_t 页面（包含多个slot块）页面之间通过链表关联
slot 块

概念

将内存按照页进行分配，每页的大小相同, 此处设为page_size。
将内存块按照2的整数次幂进行划分, 最小为8bit, 最大为page_size/2。
例如，假设每页大小为4Kb, 则将内存分为8, 16, 32, 64, 128, 256, 512, 1024, 2048共9种
每种对应一个slot, 此时slots数组的大小n即为9

bestfit 最佳适应算法

选择最优的算法分配slot给页面

最多两倍内存消耗
适合小对象
避免碎片化
避免重复初始化

配置 ngx_slab_stat 查看状态

# 安装模块
modules/ngx_slab_stat

# 下载 tengine 版本
https://tengine.taobao.org/download.html

tengine 自带 ngx_slab_stat
# 编译运行
# 在当前的 openretry下 使用  tengine 的库，也可以复制过去
./configure --add-module=../tengine-2.3.3/modules/ngx_slab_stat/

# 配置 查询slab_stat 列表
http {
    lua_shared_dict dogs 10m;  # 定义共享变量
    server {
        server {
            listen 8080;
            server_name localhost;
            location = /slab_stat {
                slab_stat;
            }
            location /set {
                content_by_lua_block {
                    local dogs = ngx.shared.dogs
                    dogs:set("Jim"，8)
                    ngx.say("STORED")
                }
            }
            location /get {
                content_by_lua_block {
                    local dogs = ngx.shared.dogs
                    ngx.say(dogs:get("Jim"))
                }
            }
    }
}

哈希表的max_size与 bucket_size如何配置

nginx 主要高级数据结构哈希表 ngx_hash_t

buckets
size
ngx_hash_find()

每个哈希的节点结构 ngx_hash_elt_t

value
len
name

哈希表配置

对齐问题 Bucket size 和 Max size 保存一致长度

红黑树

红黑树可以解决节点一遍倒的问题，让节点均匀分布

是一种：自平衡二叉查找树

高度不会超过2倍log(n)
增删改查算法复杂度O(log(n))
遍历复杂度O(n)

ngx_rbtree_t 结构体

root # 根节点
sentinel # 哨兵节点
insert
ngx_rbtree_init()
ngx_rbtree_insert()
ngx_rbtree_delete()

红黑树使用的模块

ngx_conf_module config_dump_rbtree
ngx_event_timer_rbtree
ngx_http_file_cache
ngx_http_geo_module
ngx_http_limit_conn_module
ngx_http_limit_req_module
ngx_http_lua_shdict:ngx.shared.DICT LRU链表性质
ngx_resolver_tresolver
ngx_stream_geo_module
ngx_stream_limit_conn_module

11.nginx动态模块

有点像window的dll，编译是指记录链接的指针，调整新的库，只需要替换库即可，无需重新编译。

创建流程

Configure加入动态模块
编译进binary
启动时初始化模块数组
读取load module配置
打开动态库并加入模块数组
基于模块数组开始初始化

压缩图片例子

# 方法1 直接编译
# 编译安装
./configure --with-http_image_filter_module

# conf 配置 设置图片裁剪
location /{
    root /html
    image_filter resize 100 100; # 设置图片为 100*100
}

# 方法2 编译 生成动态库
./configure  --with-http_image_filter_module=dynamic

# 在objs/会生成 ngx_http_image_filter_module.so
cp objs/ngx_http_image_filter_module.so  /usr/local/nginx/modules #复制so文件 到 nginx安装目录里

# conf 配置
# 顶部添加
load_module modules/ngx_http_image_filter_module.so;
# 对应server 正常使用 image_filter
location /{
    root /html
    image_filter resize 100 100; # 设置图片为 100*100
}

参考

time.geekbang.org/course/intr…

nginx-学习2-架构基础
