计算机是怎么运行的？

图灵机

图灵机的组成

纸带：由一个个连续的格子组成，每个格子可以写入字符
读写头：可以读取、写入纸带。还有下面这些部件：
- 存储单元：存放数据；
- 控制单元：识别字符是数据还是指令，以及控制程序的流程等；
- 运算单元：执行运算指令；
执行过程：读取纸带，执行操作，写入纸带

冯诺依曼模型

组成：

中央处理器（CPU）
- 32 位 CPU 一次可以计算 4 个字节；
- 64 位 CPU 一次可以计算 8 个字节；
- 寄存器：存储计算时的数据
  - 通用寄存器：运算的数据，比如需要进行加和运算的两个数据。
  - 程序计数器：存储 CPU 要执行下一条指令「所在的内存地址」。
  - 指令寄存器：存放程序计数器指向的指令，指令被执行完成之前都存储在这里。
内存：最小的存储单位是字节（byte）
输入设备
输出设备
总线
- 地址总线：用于指定 CPU 将要操作的内存地址；
- 数据总线：用于读写内存的数据；
- 控制总线：用于发送和接收信号，比如中断、设备复位等信号，CPU 收到信号后自然进行响应；
线路位宽：线路的比特位个数
CPU位宽：最好不要小于线路位宽

程序执行的基本过程

CPU 读取「程序计数器」得到指令的内存地址，「控制单元」操作「地址总线」指定需要访问的内存地址，通知内存设备准备数据，通过「数据总线」将指令数据传给 CPU，存入到「指令寄存器」。
CPU 分析「指令寄存器」中的指令，确定指令的类型和参数，如果是计算类型的指令，就把指令交给「逻辑运算单元」运算；如果是存储类型的指令，则交由「控制单元」执行；
CPU 执行完指令后，「程序计数器」的值自增，表示指向下一条指令。这个自增的大小，由 CPU 的位宽决定，比如 32 位的 CPU，指令是 4 个字节，需要 4 个内存地址存放，因此「程序计数器」的值会自增 4；

缓存

Why？

CPU与内存速度差别太大，引入缓存进行速度平衡

How？

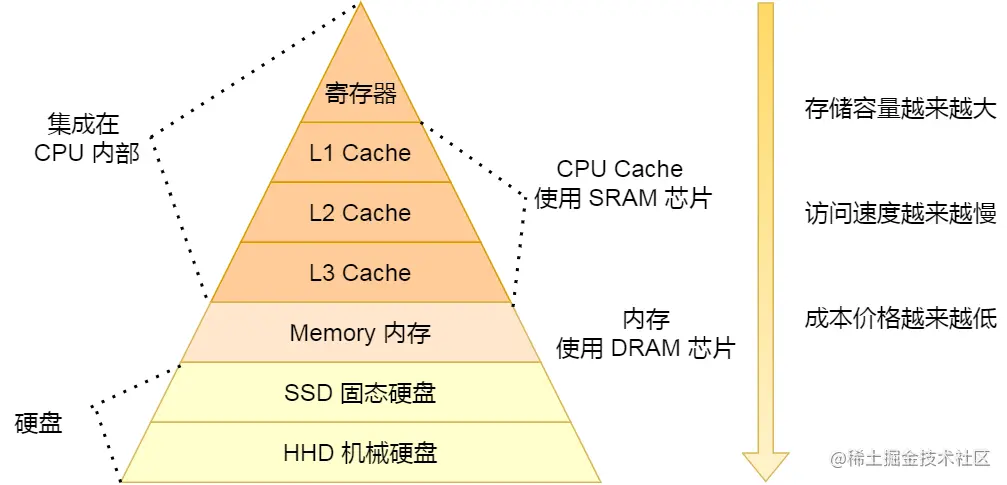

寄存器：几十到几百个，64 位 CPU 中大多数寄存器可以存储 8 个字节。时延0.5时钟周期0.1ns。

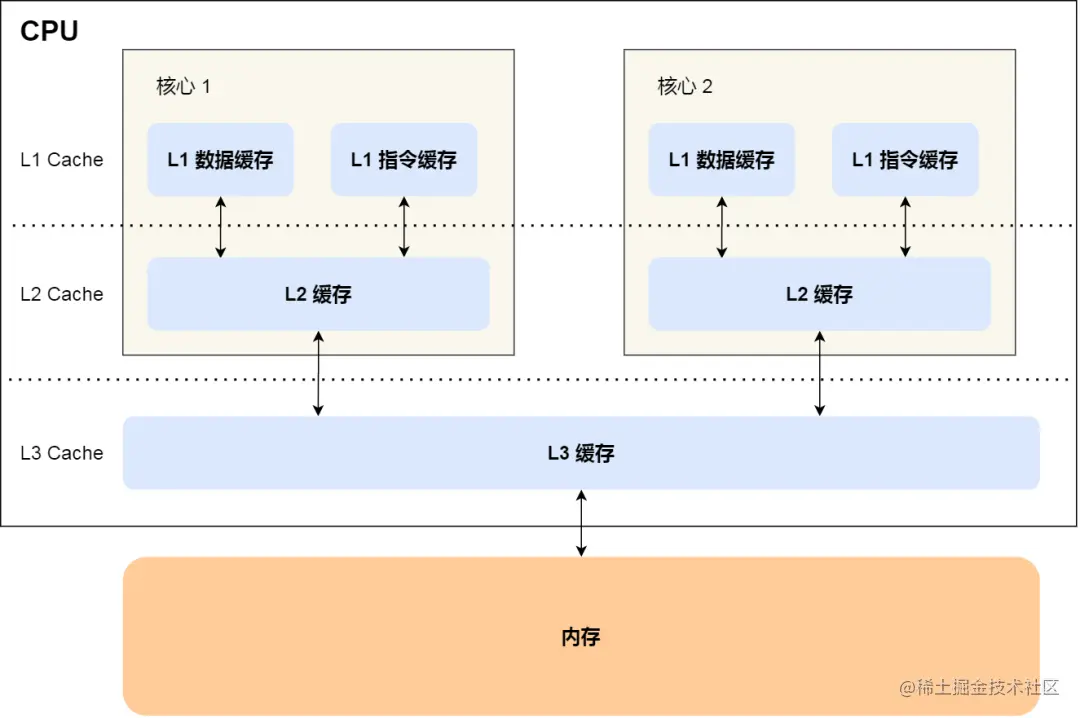

CPU Cache：SRAM（Static Random-Access Memory，静态随机存储器），分为三级

一个 bit 的数据，通常需要 6 个晶体管
L1 高速缓存，0.5MB，2~4时钟周期1ns，分成指令缓存和数据缓存
L2 高速缓存，几MB，10~20时钟周期5ns
L3 高速缓存，几十MB，20~60时钟周期10ns，多个 CPU 核心共用

# L1 Cache 「数据」缓存的容量大小
cat /sys/devices/system/cpu/cpu0/cache/index0/size
# L1 Cache 「指令」缓存的容量大小
cat /sys/devices/system/cpu/cpu0/cache/index1/size
# L2 Cache 的容量大小
cat /sys/devices/system/cpu/cpu0/cache/index2/size
# L3 Cache 的容量大小
cat /sys/devices/system/cpu/cpu0/cache/index3/size

内存：DRAM （Dynamic Random Access Memory，动态随机存取存储器）
- 存储一个 bit 数据，只需要一个晶体管和一个电容，需要「定时刷新」电容
- 时延200~300时钟周期，100ns
SSD（Solid-state disk），时延10~100缪秒
机械硬盘（Hard Disk Drive, HDD），时延10ms

内存与Cache的映射

CPU 访问内存数据时，是一小块一小块数据读取（coherency_line_size ）64KB

# 查看L1 Cache数据缓存一次载入数据的大小
cat /sys/devices/system/cpu/cpu0/cache/index0/coherency_line_size

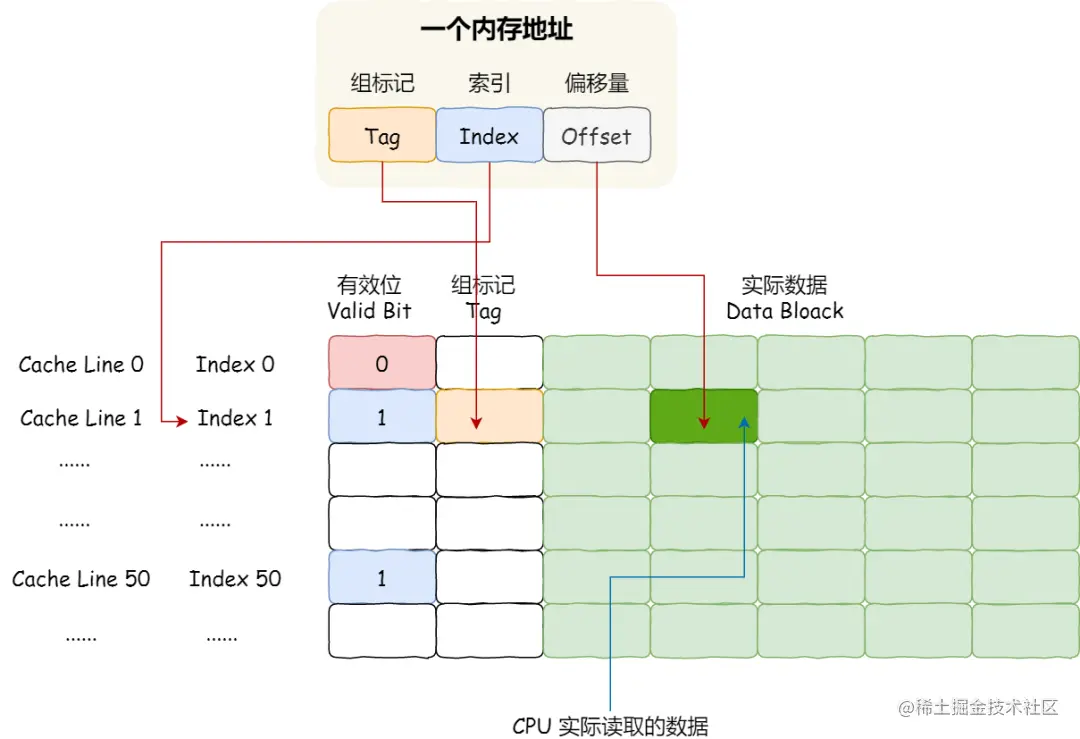

直接映射 Cache（Direct Mapped Cache）：内存块的地址「映射」在一个 CPU Line（缓存块）的地址
- 取模映射
- CPU Line的组成：
  - 索引
  - 组标记（Tag）：当前 CPU Line 中存储的数据对应的内存块
  - 数据（Data）
  - 有效位（Valid bit）：0无效
一个内存的访问地址，包括组标记、CPU Line 索引、偏移量

CPU 访问内存地址的步骤：

根据内存地址中索引信息，计算在 CPU Cahe 中的索引（CPU Line 的地址）
CPU Line有效直接读取，无效重新加载
对比内存地址中组标记和 CPU Line 中的组标记，确认 CPU Line 中的数据是我们要访问的内存数据
根据内存地址中偏移量信息，从 CPU Line 的数据块中，读取对应的字。

其他方法：

全相连 Cache （Fully Associative Cache）
组相连 Cache （Set Associative Cache）

如何写出让 CPU 跑得更快的代码？

提高缓存命中率：
- 数据缓存：顺序遍历数组，例如二维数组不要纵向遍历
- 指令缓存：分支预测器 if likely 和 unlikely
  - 分支预测可以预测到接下来要执行 if 里的指令，还是 else 指令的话，就可以「提前」把这些指令放在指令缓存中，这样 CPU 可以直接从 Cache 读取到指令，于是执行速度就会很快。
将线程绑定在某一个 CPU 核心上，提高 L1 L2 cache的更新

CPU 缓存一致性

Why？

CPU cache数据修改后与内存不一致，什么时候写回内存？

How？

写直达（Write Through）：把数据同时写入内存和 Cache 中
- 每次写操作都会写回到内存，这样写操作将会花费大量的时
写回（Write Back）：新的数据仅仅被写入 Cache Block 里，只有当修改过的 Cache Block「被替换」时才需要写到内存中

缓存一致性（Cache Coherence）

Why？

多核心L1 L2 cache数据不一致导致的问题，例如一个核修改了数据，其他核缓存了这个数据，不知道已修改就会产生错误。

How？

写传播（Wreite Propagation）：某个 CPU 核心里的 Cache 数据更新时，必须要传播到其他核心的 Cache
- 多核同时修改核传播，其他核收到消息的顺序不一样也会产生问题
事务的串形化（Transaction Serialization）：某个 CPU 核心里对数据的操作顺序，必须在其他核心看起来顺序是一样的，消除了写传播顺序的问题。实现条件：
- CPU 核心对于 Cache 中数据的操作，需要同步给其他 CPU 核心；
- 要引入「锁」的概念，如果两个 CPU 核心里有相同数据的 Cache，那么对于这个 Cache 数据的更新，只有拿到了「锁」，才能进行对应的数据更新

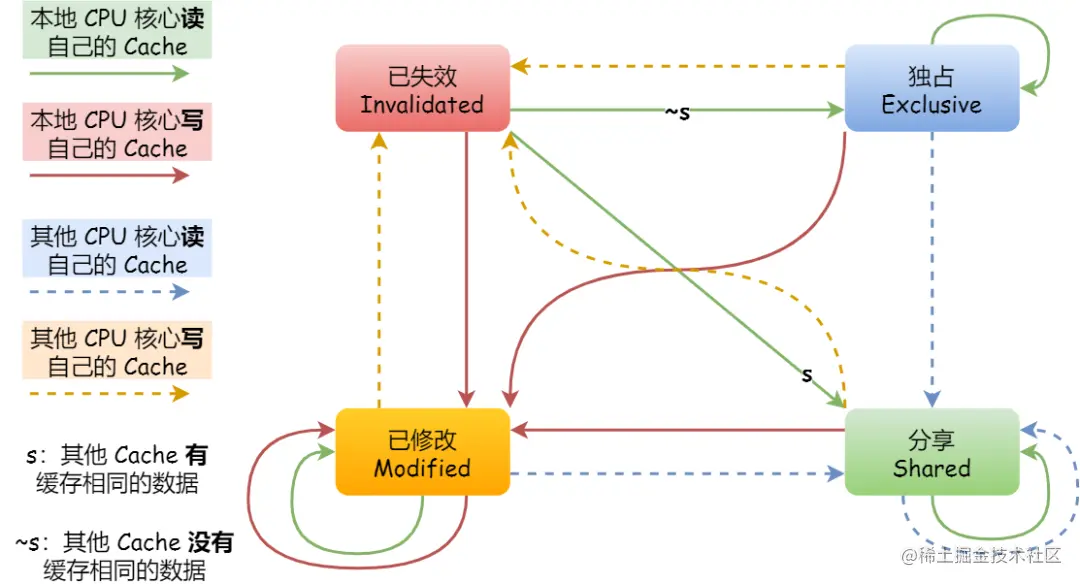

MESI 协议：基于总线嗅探，用状态机机制降低了总线带宽压力，实现事务串行化。四个状态：
- Modified，已修改
- Invalidated，已失效
- Exclusive，独占
- Shared，共享
- Cache Line 状态是「已修改」或者「独占」状态时，修改更新其数据不需要发送广播给其他 CPU 核心，这在一定程度上减少了总线带宽压力。

Cache 伪共享

Why？

伪共享（False Sharing）：多个线程同时读写同一个 Cache Line 的不同变量时，而导致 CPU Cache 失效的现象。

How？

经常会并发修改的数据，避免在同一个 Cache Line 中。

Linux 内核中存在 __cacheline_aligned_in_smp 宏定义，是用于解决伪共享的问题。
- ```
struct test {
    int a;
    int b __cacheline_aligned_in_smp;
}
```
- 缺点：会浪费一定的空间
go语言伪共享速度对比：10倍效率提升

       // 伪共享速度对比
       type t1 struct {
          a int64
          b int64
          c [48]byte
          d int64
          e int64
          f [48]byte
       }

       func main() {

          t := t1{}

          wg := sync.WaitGroup{}
          wg.Add(2)

          t0 := time.Now()

          go func() {
             for i := 0; i < 1000000; i++ {
                t.a++
             }
             wg.Done()
          }()
          go func() {
             for i := 0; i < 1000000; i++ {
                t.d++
                //t.b++
             }
             wg.Done()
          }()
          wg.Wait()
          fmt.Println(time.Since(t0).String())
       }
       // 并发修改ab：5~10ms
       // 并发修改ad：0.5ms
