QEMU线程模型

QEMU线程模型

最近在阅读李强编著的《QEMU/KVM源码解析与应用》这本书来学习Linux内核虚拟化相关知识，通过读书笔记的方式来提炼和归纳书中重要的知识点。本文主要内容是关于QEMU线程模型的介绍。

关注微信公众号：Linux内核拾遗

文章来源：mp.weixin.qq.com/s/U8oLFKhbW…

1 QEMU线程模型简介

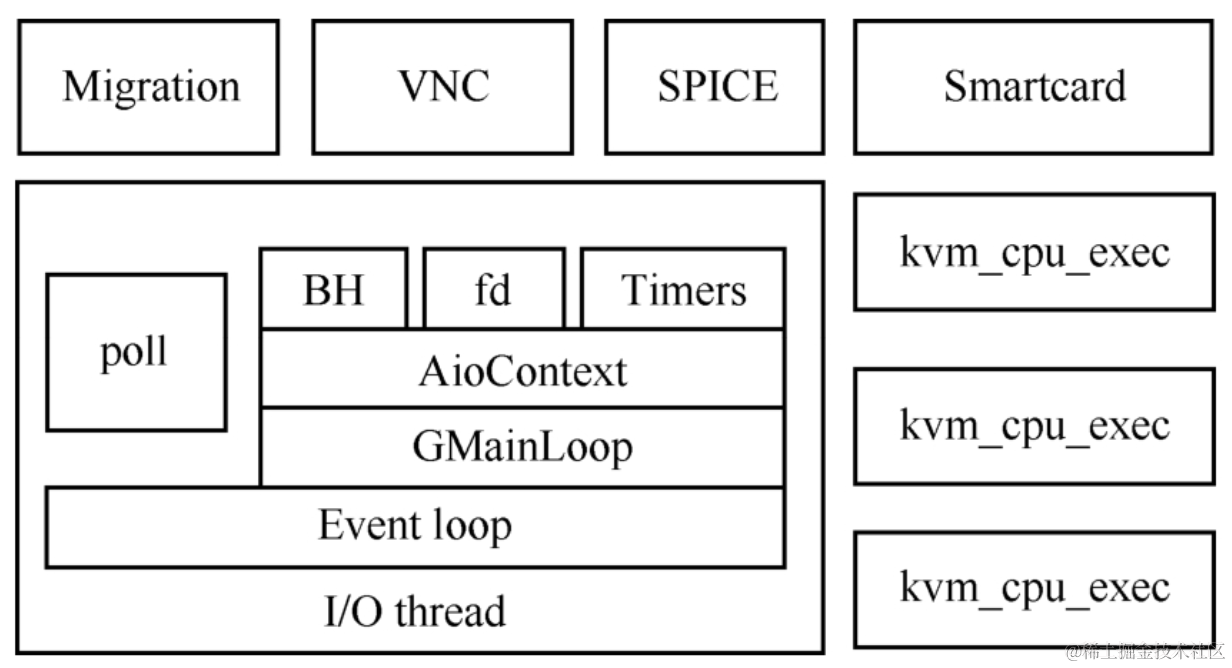

QEMU-KVM架构中，一个QEMU进程代表一个虚拟机。QEMU会有若干个线程，其中对于每个CPU会创建一个线程，还有其他的线程，如VNC线程、I/O线程、热迁移线程等。QEMU线程模型如下图所示：

• I/O线程：传统上，I/O线程指的是QEMU主事件循环所在的线程它会不断监听各种I/O事件；现在的I/O线程通常是指块设备层面的单独用来处理I/O事件的线程。
• VCPU线程：每一个CPU都会有一个线程，通常叫作VCPU线程，其主要的执行函数是kvm_cpu_exec。
• QEMU为了完成其他功能还会有一些辅助线程，如热迁移时候的migration线程、支持远程连接的VNC和SPICE线程等。

2 QEMU大锁

这里补充一下原书中没有怎么详细介绍的QEMU大锁。

QEMU在模拟CPU的时候会使用到一些锁来保证多线程的正确性。其中，QEMU的大锁（big lock）是指QEMU中的一个全局锁，用于保护整个虚拟机的状态，防止多线程竞争。

QEMU线程模型通常使用QEMU大锁进行同步，获取锁的函数为qemu_mutex_lock_iothread，解锁函数为qemu_mutex_unlock_iothread。实际上随着演变，现在这两个函数已经变成宏了。

很多场合都需要BQL，比如：

• os_host_main_loop_wait在有fd返回事件时，在进行事件处理之前需要调用qemu_mutex_lock_iothread获取BQL。
• VCPU线程在退出到QEMU进行一些处理的时候也会获取BQL。

在QEMU中，由于大部分代码都被保护在大锁的范围内，这就导致了QEMU的多线程性能受到了一定的限制。因为只有一个线程可以获得大锁，其他线程必须等待该线程释放大锁才能继续执行，这样就会导致多线程并发执行时的效率降低。

为了提高QEMU的多线程性能，开发者们已经在不断努力地将代码分解为更小的锁颗粒度，以减少大锁的使用。同时，他们也在探索一些其他的优化技术，比如使用更高效的锁实现，以及使用无锁算法等。

3 QEMU线程介绍

3.1 VCPU线程

3.1.1 CPU具现

介绍VCPU线程之前，这里先补充一下CPU具现的概念。

在QEMU中，CPU具现（CPU realization）是指将虚拟CPU的架构实现为一个软件模拟器的过程。这个软件模拟器能够模拟真实硬件CPU的指令集、寄存器、缓存等特性，并且能够在不同的CPU架构之间进行转换，使得虚拟机能够运行在不同的CPU架构上。

QEMU中的CPU具现是一个非常重要的概念，因为它决定了QEMU的虚拟化能力和性能。QEMU支持多种CPU具现，包括x86、ARM、MIPS、PowerPC等。每种CPU具现都有其自己的实现方式和性能特征。

QEMU中的CPU具现还包括一些针对特定CPU架构的优化。例如，对于x86架构，QEMU支持KVM（Kernel-based Virtual Machine）加速，可以利用硬件虚拟化技术提高虚拟机的性能。对于ARM架构，QEMU支持TCG（Tiny Code Generator）加速，可以将虚拟指令动态翻译成宿主机的本地指令，提高虚拟机的执行效率。

总之，QEMU中的CPU具现是QEMU能够模拟各种CPU架构的基础，也是QEMU虚拟化能力和性能的关键所在。

3.1.2 VCPU线程创建过程

QEMU虚拟机的VCPU对应于宿主机上的一个线程，通常叫作VCPU线程。

在x86_cpu_realizefn函数中进行CPU具现的时候会调用qemu_init_vcpu函数来创建VCPU线程。qemu_init_vcpu根据加速器的不同，会调用不同的函数来进行VCPU的创建，对于KVM加速器来说，这个函数是qemu_kvm_start_vcpu：

// cpus.c
static void qemu_kvm_start_vcpu(CPUState* cpu) {
  char thread_name[VCPU_THREAD_NAME_SIZE];
  ...
  qemu_thread_create(cpu->thread, thread_name, qemu_kvm_cpu_thread_fn,
                    cpu, QEMU_THREAD_JOINABLE);
}

qemu_thread_create调用了pthread_create来创建VCPU线程。VCPU线程用来执行虚拟机的代码，其线程函数是qemu_kvm_cpu_thread_fn。

3.2 VNC线程

在main函数中，会调用vnc_init_func对VNC模块进行初始化，经过vnc_display_init->vnc_start_worker_thread的调用最终创建VNC线程，VNC线程用来与VNC客户端进行交互。

// ui/vnc-jobs.c
void vnc_start_worker_thread(void) {
  VncJobQueue* q;
  ...
  q = vnc_queue_init();
  qemu_thread_create(&q->thread, "vnc_worker", vnc_worker_thread_fn, q
                    QEMU_THREAD_DETACHED);
  queue = q; /* Set global queue */
}

3.3 I/O线程

设备模拟过程中可能会占用QEMU的大锁，所以如果是用磁盘类设备进行读写，会导致占用该锁较长时间。为了提高性能，会将这类操作单独放到一个线程中去。

QEMU抽象出了一个新的类型TYPE_IOTHREAD，可以用来进行I/O线程的创建。比如virtio块设备在其对象实例化函数中添加了一个link属性，其对应的连接对象为一个TYPE_IOTHREAD。

// hw/block/virtio-blk.c
static void virtio_blk_instance_init(Object* obj) {
  VirtIOBlock* s = VIRTIO_BLK(obj);

  object_property_add_link(obj, "iothread", TYPE_IOTHREAD,
                          (OBject**)&s->conf.iothread,
                          qdev_prop_allow_set_link_before_realize,
                          OBJ_PROP_LINK_UNREF_ON_RELEASE, NULL);
  device_add_bootindex_property(obj, &s->conf.conf.bootindex,
                               "bootindex", "/disk@0,0",
                               DEVICE(obj), NULL);
}

当进行数据面的读写时，就可以使用这个iothread进行。

4 总结

如同Linux内核中的大锁，BQL会对QEMU虚拟机的性能造成很大影响。

早期的QEMU代码在握有BQL时做的事情很多，QEMU多线程的主要动力是减少QEMU主线程的运行时间，QEMU在进行一些设备模拟的时候，VCPU线程会退出到QEMU，抢占QEMU大锁，如果这个时候有其他线程占据大锁，再做长时间的工作就会导致VCPU被长时间挂起，所以将一些没有必要占据QEMU大锁的任务放到单独线程进行处理就能够增加VCPU的运行时间，这也是QEMU社区在多线程方向的努力方向，即尽量将任务从QEMU大锁中拿出来。

参考文献

1. QEMU/KVM源码解析与应用 - 李强
