引言

WebRTC是一种用于实现浏览器之间点对点通信的技术，它通过浏览器提供的API，使得开发者可以在网页中实现高质量的音视频通信。WebRTC可以帮助开发者在不同设备之间进行实时通信，而无需安装任何插件或应用程序，这使得WebRTC在实时视频通话、视频直播、在线客服、远程医疗、远程教育等领域得到广泛应用。

然而，WebRTC并不是一项简单的技术，它涉及到音视频捕获、处理、编码、传输、协商和安全等多个方面。对于前端开发者而言，了解WebRTC的基本原理和实现方式，可以更好地理解音视频通信的工作原理，从而更好地应用WebRTC技术。

本文将介绍WebRTC的实现方式和基本原理，以及如何应用WebRTC API实现音视频通信。

WebRTC的基本原理

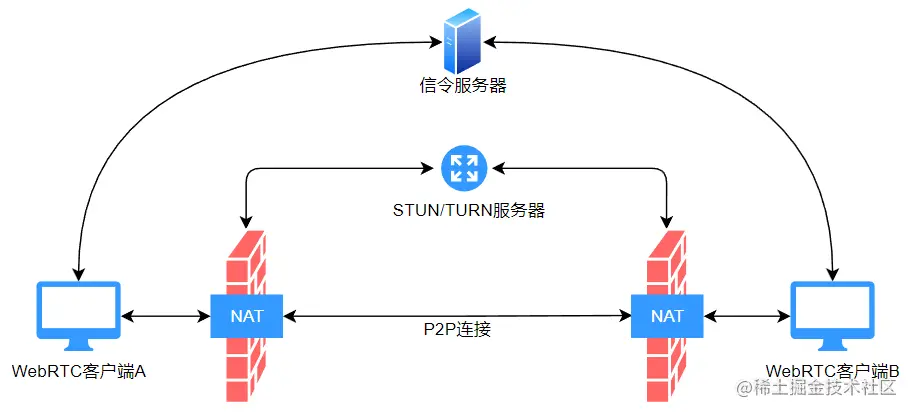

WebRTC实现音视频通信涉及到多个关键组件，包括信令服务器、ICE协议和STUN/TURN服务器。其中：

  • 信令服务器：用于协调浏览器之间的通信，建立WebRTC通信的信道，传输通信所需的元数据信息（如SDP、ICE候选项等）。在WebRTC中，信令服务器通常使用WebSocket协议实现。

  • ICE（Interactive Connectivity Establishment）协议：用于在不同设备之间寻找可用的网络路径，并选择最佳路径进行通信。

  • STUN（Session Traversal Utilities for NAT）/TURN（Traversal Using Relays around NAT）服务器：用于帮助WebRTC在不同设备之间建立直接的点对点连接，克服NAT和防火墙等网络障碍。

WebRTC的基本原理可以简单概括为：

  1. 获取音视频数据：通过浏览器提供的API，获取本地音视频数据。

  2. 处理音视频数据：使用WebRTC提供的API，对音视频数据进行处理和编码。

  3. 传输音视频数据：通过RTP和RTCP等协议，将音视频数据传输到远程设备。

  4. 协商媒体协议：通过信令服务器，协商媒体协议、编码和解码器等信息，以确保不同设备之间的音视频数据可以正确解码和播放。

  5. 穿透NAT和防火墙：通过STUN/TURN服务器，克服NAT和防火墙等网络障碍，建立直接的点对点连接。

  6. 加密保护：通过SRTP协议和DTLS加密，保护音视频数据的安全性和私密性。

WebRTC的音视频捕获和处理

在WebRTC中，音视频获取和处理是非常重要的一环，WebRTC可以通过获取本地的音视频数据，实现实时的音视频通信。具体来说，WebRTC音视频的获取和处理包括以下几个方面：

获取音视频流

WebRTC通过浏览器提供的API，如MediaStream API和getUserMedia API，获取本地的音视频流。这些API可以获取麦克风、摄像头等设备的音视频流，并将其以流的形式传递给WebRTC。

navigator.mediaDevices.getUserMedia({ audio: true, video: true })
  .then(function(stream) {
    // 成功获取到音视频流
  })
  .catch(function(error) {
    // 获取音视频流失败
  });

处理音视频数据

WebRTC通过Web Audio API和WebRTC PeerConnection API，对音视频进行处理和编码。

其中Web Audio API可以对音频流进行处理，如增加或减小音量、添加回音消除等效果。

// 创建音频上下文
var audioContext = new AudioContext();

// 创建媒体流源
var sourceNode = audioContext.createMediaStreamSource(stream);

// 创建音量节点
var gainNode = audioContext.createGain();

// 连接音量节点和媒体流源
sourceNode.connect(gainNode);

// 将音频流输出到扬声器
gainNode.connect(audioContext.destination);

WebRTC PeerConnection API可以对音视频进行编码，如VP8、VP9、H.264等编码格式。

// 创建PeerConnection对象
var pc = new RTCPeerConnection();

// 添加本地音视频流
pc.addStream(localStream);

// 创建Offer SDP
pc.createOffer(function(offer) {
  // 设置本地SDP
  pc.setLocalDescription(offer);
}, function(error) {
  // 创建Offer SDP失败
});

传输音视频流

WebRTC通过RTP（Real-time Transport Protocol）和RTCP（Real-time Transport Control Protocol）协议，传输音视频流到远程设备。RTP协议用于传输音视频流，RTCP协议则用于传输音视频流的控制信息，如网络延迟、丢包率等。同时，WebRTC还通过DTLS加密保护音视频数据的安全性和私密性。

// 创建PeerConnection对象
var pc = new RTCPeerConnection();

// 添加本地音视频流
pc.addStream(localStream);

// 监听ICE候选项
pc.onicecandidate = function(event) {
  if (event.candidate) {
    // 发送ICE候选项到远程设备
  }
};

// 监听ICE连接状态
pc.oniceconnectionstatechange = function(event) {
  if (pc.iceConnectionState === 'disconnected') {
    // ICE连接断开
  }
};

// 创建Offer SDP
pc.createOffer(function(offer) {
  // 设置本地SDP
  pc.setLocalDescription(offer);

  // 发送Offer SDP到远程设备
}, function(error) {
  // 创建Offer SDP失败
});

处理媒体流的数据包

WebRTC使用RTP（Real-time Transport Protocol）协议来传输音视频数据流。RTP是一种实时传输协议，它可以将音视频数据流分割成多个数据包，并在网络上传输。

在WebRTC中，RTP数据包通常通过UDP协议进行传输，因为UDP协议具有低延迟和高吞吐量的特点，非常适合实时音视频传输。WebRTC还使用RTCP（Real-time Transport Control Protocol）协议来进行流控制和质量反馈。

WebRTC还使用SRTP（Secure Real-time Transport Protocol）协议来保护音视频数据的安全性。SRTP可以对音视频数据进行加密和认证，以保护数据的机密性和完整性。

在WebRTC中，媒体流的数据包会经过以下处理：

  1. 音视频数据流被分割成多个RTP数据包，并添加RTP头部信息。

  2. RTP数据包通常通过UDP协议进行传输，发送到对等端点。

  3. 对等端点接收到RTP数据包后，会解析RTP头部信息，并将音视频数据还原成原始的音视频流。

  4. 对等端点还可以使用RTCP协议来进行流控制和质量反馈，以便优化音视频传输的质量和性能。

  5. 如果启用了SRTP协议，音视频数据会被加密和认证，以保护数据的机密性和完整性。

需要注意的是，WebRTC的音视频传输是实时的，需要保证低延迟和高吞吐量，以便实现高质量的音视频通信。因此，在处理媒体流的数据包时，WebRTC需要考虑网络状况和带宽限制等因素，以便优化音视频传输的质量和性能。

WebRTC的传输协议

WebRTC的传输协议主要包括以下几个方面：

  • 网络传输协议：WebRTC通常使用UDP协议进行音视频传输，因为UDP协议具有较低的延迟和较好的实时性，可以满足音视频通信的要求。

  • RTP协议：WebRTC通过RTP协议传输音视频流。RTP协议是一种实时传输协议，它可以将音视频数据按照时间戳进行分段，并在每个分段中添加序列号、时间戳等信息，以保证音视频数据的实时性和正确性。

  • RTCP协议：WebRTC通过RTCP协议传输音视频流的控制信息，如网络延迟、丢包率等。RTCP协议是RTP协议的补充，它可以提供音视频流的统计信息和控制信息，以便于调整音视频传输的质量和稳定性。

  • DTLS协议：WebRTC通过DTLS协议保护音视频数据的安全性和私密性。DTLS协议是TLS协议的基于数据包的变种，它可以对音视频数据进行加密和解密，以保证数据的安全性和私密性。

WebRTC的媒体协商

WebRTC的媒体协商是指在建立音视频连接时，对媒体协议、编码和解码器进行协商的过程。

WebRTC使用Session Description Protocol（SDP）来描述媒体协议、编码和解码器的信息，并将其发送给对等端点。

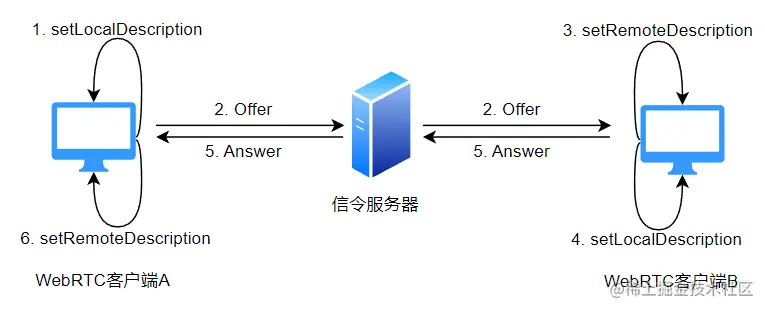

媒体协商的过程如下：

  1. 发送端点生成一个包含媒体协议、编码和解码器信息的SDP描述，并将其发送给对等端点。

  2. 对等端点收到SDP描述后，会解析其中的媒体协议、编码和解码器信息，并生成自己的SDP描述，将其回传给发送端点。

  3. 发送端点收到回传的SDP描述后，会解析其中的媒体协议、编码和解码器信息，并进行匹配，选择最合适的媒体协议、编码和解码器进行音视频通信。

  4. 发送端点和对等端点之间建立音视频连接，开始进行音视频通信。

需要注意的是，WebRTC的媒体协商过程是双向的，即发送端点和对等端点都需要进行媒体协商，以便选择最合适的媒体协议、编码和解码器进行音视频通信。

WebRTC的网络连接

WebRTC作为一种点对点的实时通信技术，可以直接在两个设备之间建立音视频连接，而不需要通过中间服务器进行转发。但是，在实际应用中，由于网络环境的限制，WebRTC可能会遇到一些问题，例如NAT穿透和跨网络连接等问题。

为了解决这些问题，WebRTC提供了一些技术和协议，例如ICE、STUN和TURN等。这些技术和协议可以帮助WebRTC穿透NAT，连接不同的网络，并实现点对点的实时通信。

具体来说，WebRTC通过以下方式实现NAT穿透和流媒体服务器连接不同的网络：

  1. ICE协议：ICE协议是WebRTC用于穿透NAT的核心技术之一。ICE协议可以通过多种方式（例如STUN和TURN）来获取本地IP地址和端口信息，并将其发送给对等端点，以便建立点对点连接。如果直接连接失败，ICE协议会尝试使用中间服务器（例如STUN和TURN服务器）进行转发，以便穿透NAT并连接不同的网络。

  2. STUN服务器：STUN服务器是一种用于获取本地IP地址和端口信息的服务器。WebRTC可以通过STUN服务器获取本地IP地址和端口信息，并将其发送给对等端点，以便建立点对点连接。如果两个设备在同一局域网内，则可以直接使用本地IP地址和端口进行通信，否则需要通过NAT穿透和中间服务器转发进行通信。

  3. TURN服务器：TURN服务器是一种用于中转数据流的服务器。如果两个设备之间无法直接建立连接，WebRTC可以通过TURN服务器进行中转，以便穿透NAT并连接不同的网络。TURN服务器可以将数据流从一个设备中继到另一个设备，以便实现点对点的实时通信。

WebRTC的安全机制

WebRTC提供了一些加密机制和安全性措施，通过以下方式保护音视频数据的安全性，防止数据被窃听和篡改：

  1. SRTP协议：SRTP（Secure Real-time Transport Protocol）是WebRTC用于保护音视频数据安全的核心协议之一。SRTP可以对音视频数据进行加密和认证，以保护数据的机密性和完整性，它使用AES（Advanced Encryption Standard）算法进行加密，并使用HMAC（Hash-based Message Authentication Code）算法进行认证。

  2. DTLS协议：DTLS（Datagram Transport Layer Security）是WebRTC用于保护信令数据安全的协议，使用TLS（Transport Layer Security）协议进行加密和认证。

  3. ICE协议：ICE（Interactive Connectivity Establishment）是WebRTC用于穿透NAT的核心技术之一。ICE协议可以通过多种方式（例如STUN和TURN）来获取本地IP地址和端口信息，并将其发送给对等端点，以便建立点对点连接。

WebRTC音视频通信的实现

下面我们来使用WebRTC API实现音视频通信：

// 获取本地音视频流
navigator.mediaDevices.getUserMedia({ audio: true, video: true })
  .then(function(stream) {
    // 创建RTCPeerConnection对象
    var pc = new RTCPeerConnection();

    // 添加本地媒体流
    pc.addStream(stream);

    // 创建SDP
    pc.createOffer(function(offer) {
      // 设置本地SDP
      pc.setLocalDescription(offer);

      // 发送SDP
      sendSDP(offer);
    }, function(error) {
      console.log(error);
    });

    // 接收SDP
    function receiveSDP(sdp) {
      // 设置远程SDP
      pc.setRemoteDescription(sdp);

      // 创建应答SDP
      pc.createAnswer(function(answer) {
        // 设置本地SDP
        pc.setLocalDescription(answer);

        // 发送SDP
        sendSDP(answer);
      }, function(error) {
        console.log(error);
      });
    }

    // 添加远程ICE候选项
    function receiveICECandidate(candidate) {
      pc.addIceCandidate(candidate);
    }

    // 创建ICE候选项
    pc.onicecandidate = function(event) {
      if (event.candidate) {
        // 发送ICE候选项
        sendICECandidate(event.candidate);
      }
    };

    // 接收到对等端点的音视频流
    pc.onaddstream = function(event) {
      var remoteVideo = document.getElementById('remoteVideo');
      remoteVideo.srcObject = event.stream;
    }
  })
  .catch(function(error) {
    console.log(error);
  });

// 发送SDP和ICE候选项
function sendSDP(sdp) {
  // 将SDP发送给对等端点
}

function sendICECandidate(candidate) {
  // 将ICE候选项发送给对等端点
}

// 接收SDP和ICE候选项
function receiveSDP(sdp) {
  // 接收对等端点发送的SDP
}

function receiveICECandidate(candidate) {
  // 接收对等端点发送的ICE候选项
}

在这个示例代码中，我们使用getUserMedia API获取本地音视频流，创建RTCPeerConnection对象，添加本地媒体流，创建SDP，设置本地SDP，发送SDP，接收SDP，设置远程SDP，创建应答SDP，添加远程ICE候选项，创建ICE候选项，发送ICE候选项，接收ICE候选项，最终建立点对点连接，实现音视频通信。

需要注意，示例代码中的sendSDP、sendICECandidate、receiveSDP和receiveICECandidate函数需要根据实际情况进行实现，以便将SDP和ICE候选项发送给对等端点，并接收对等端点发送的SDP和ICE候选项。

总结

WebRTC是一项重要的技术，它使得实时音视频通信变得简单而高效。通过基于浏览器的API，WebRTC可以实现点对点的音视频通信，同时利用信令服务器和NAT穿透技术解决了网络中的复杂问题。

WebRTC的编解码、网络传输和数据通道等方面都有着独特的实现方式，同时也存在一些局限性，例如兼容性和安全性问题。但是作为一项不断发展的技术，WebRTC的前景十分广阔，它将在未来的各种场景中发挥越来越重要的作用。
