Security Zines
Security Zines 是一个专于网络安全的在线杂志网站，提供了大量有趣且富有启发性的安全主题的漫画和文章，主要以漫画形式呈现。通过直观、可视化的方式，让广大读者更轻松、有趣地了解网络安全的相关主题，令人印象深刻。
OSI 和 TCP/IP 网络模型

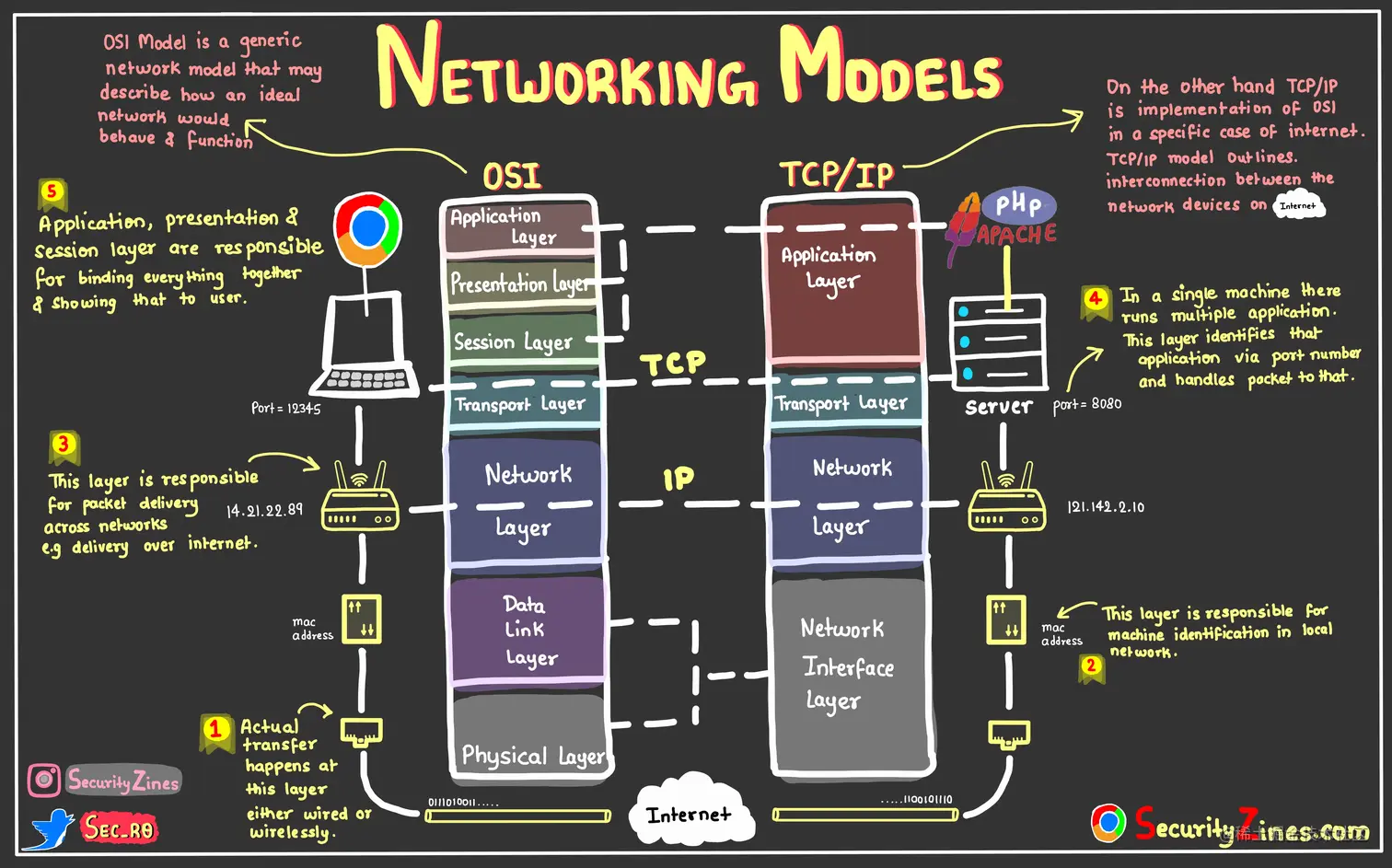

今天我们漫解的是 「OSI 和 TCP/IP 网络模型」，经典漫画如下。
源素材地址为：Difference Between TCP/IP and OSI model
OSI 模型
OSI 模型（Open System Interconnection Model，英语：Open System Interconnection Model，缩写：OSI；简称为OSI模型）模型是计算机网络体系结构的一种标准模型，它由国际标准化组织（ISO）在 1984 年制定，旨在标准化计算机网络中的通信协议和数据交换。它将计算机网络通信的过程分解为七个不同的层次，每个层次都有其独特的功能和任务，便于各个厂商和组织进行互操作性的实现。
下面是 OSI 模型的七个层次及其功能：
-
物理层（Physical Layer）：这是最底层的层次，主要负责将数字信号转换为物理信号，使得计算机能够在物理媒介（如电缆、光纤）上进行数据传输。它定义了物理媒介的特性和传输速率，如电压、电流、网卡、主机接口卡、路由器等。
-
数据链路层（Data Link Layer）：这一层的主要任务是将物理层传输的比特流组织成数据帧，同时也提供了错误检测、纠错和流控等功能，确保数据的可靠传输。它通常使用 MAC（Media Access Control）地址来唯一标识每个设备。
-
网络层（Network Layer）：这一层主要负责数据包的传输和路由，将数据包从源主机发送到目标主机，并选择合适的路径和转发机制，以保证数据的可靠传输。它定义了 IP（Internet Protocol）地址来标识网络上的每个设备。
-
传输层（Transport Layer）：这一层主要负责数据的可靠传输和流量控制，将数据分割成更小的数据段，并在传输过程中进行错误检测和纠错。它定义了 TCP（Transmission Control Protocol）和 UDP（User Datagram Protocol）协议来实现可靠传输和无连接传输。
-
会话层（Session Layer）：这一层主要负责建立、管理和终止应用程序之间的会话，以便在通信过程中进行数据的交互和同步。它定义了会话协议，如 NetBIOS、RPC（Remote Procedure Call）等。
-
表示层（Presentation Layer）：这一层主要负责数据的格式化和编码，以确保不同设备之间能够正确解释和显示数据。它定义了数据格式、加密和压缩等协议。
-
应用层（Application Layer）：这是 OSI 模型的最上层，它提供了用户和应用程序之间的接口，负责处理特定的应用程序和协议，如 HTTP、FTP、SMTP 等。
TCP/IP 模型
OSI 模型的七个层次共同构成了计算机网络通信的完整过程，虽然 OSI 模型被广泛认可，但是通常只是作为理论，实际的网络应用中，常常采用 TCP/IP 协议栈，它仅由四个层次构成：
- 网络链接层：即物理层、数据链路层。
- 网络层。
- 传输层。
- 应用层：将会话层、表示层和应用层合并在一起。
把上面的 OSI 模型和 TCP/IP 模型整合起来就是漫画的图解。
