彻底理解B/B+树
1.硬盘的结构
机械硬盘
如何存储

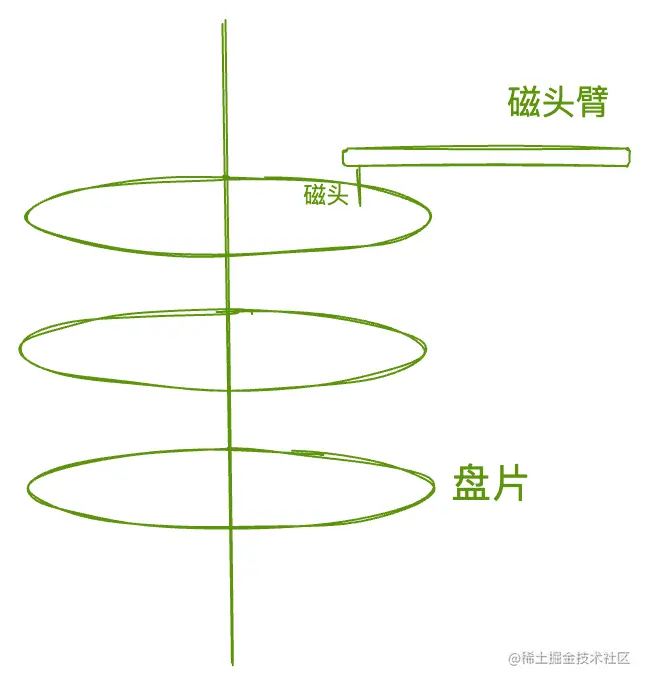

下图展示硬盘的主要结构：盘片、磁头、磁头臂，盘片的功能是存储数据，磁头可以读取存储在盘片上的数据，通过盘片的旋转和磁头臂的摆动，磁头就可以移动到盘片上的任何位置，也就能读取到盘片上存储的所有数据。
注意：盘片的两面都可以存储数据。

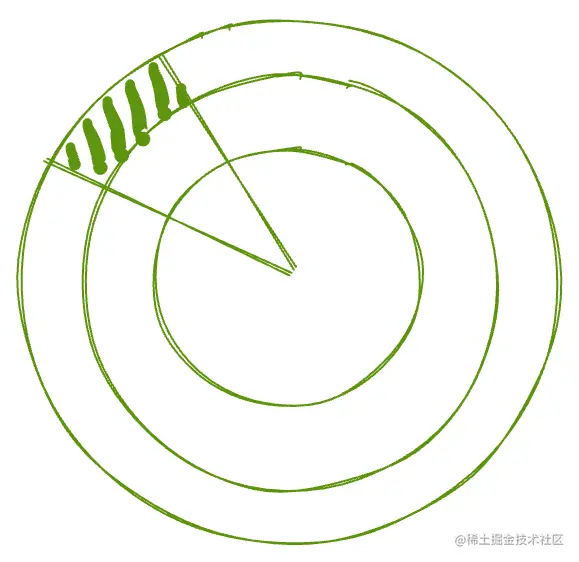

再来仔细看看盘片的构造，可以看出盘片是由多个同心圆组成，将同心圆之间割出的轨道称之为磁道（Track），数据就存储在这一条条磁道之上；

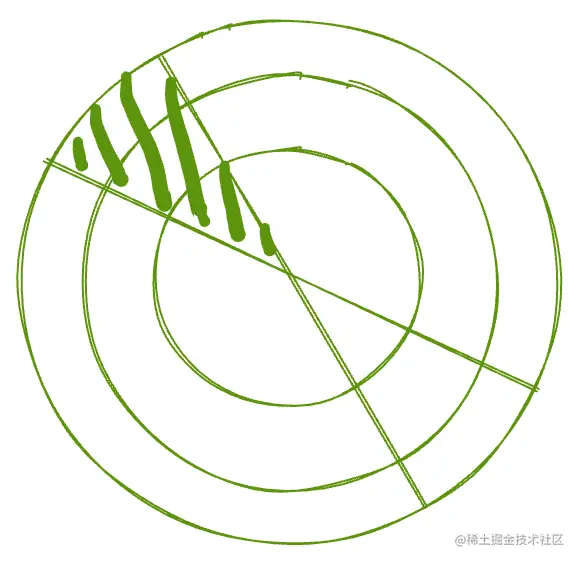

通过直径对盘片进行切分，划分又被划分成为一个个几何扇区。
通过扇区和磁道，盘片就被进一步切分为一个个磁道扇区，磁道扇区是磁盘的基本存储单位，通常为512B或4KB。
通过上述内容，我们就能知道
- 盘面的容量 = 磁道数量 * 几何扇区数量 * 磁道扇区的容量
- 盘片的容量 = 2 * 盘面容量
- 硬盘的容量 = 盘片数量 * 盘片容量
如何读写
How
- 磁头臂摆动
- 盘片转动
方式
- 随机
- 顺序
固态硬盘
- 颗粒
- 电压表示(00,01,10,11)
2.数据是如何存储在硬盘之上的

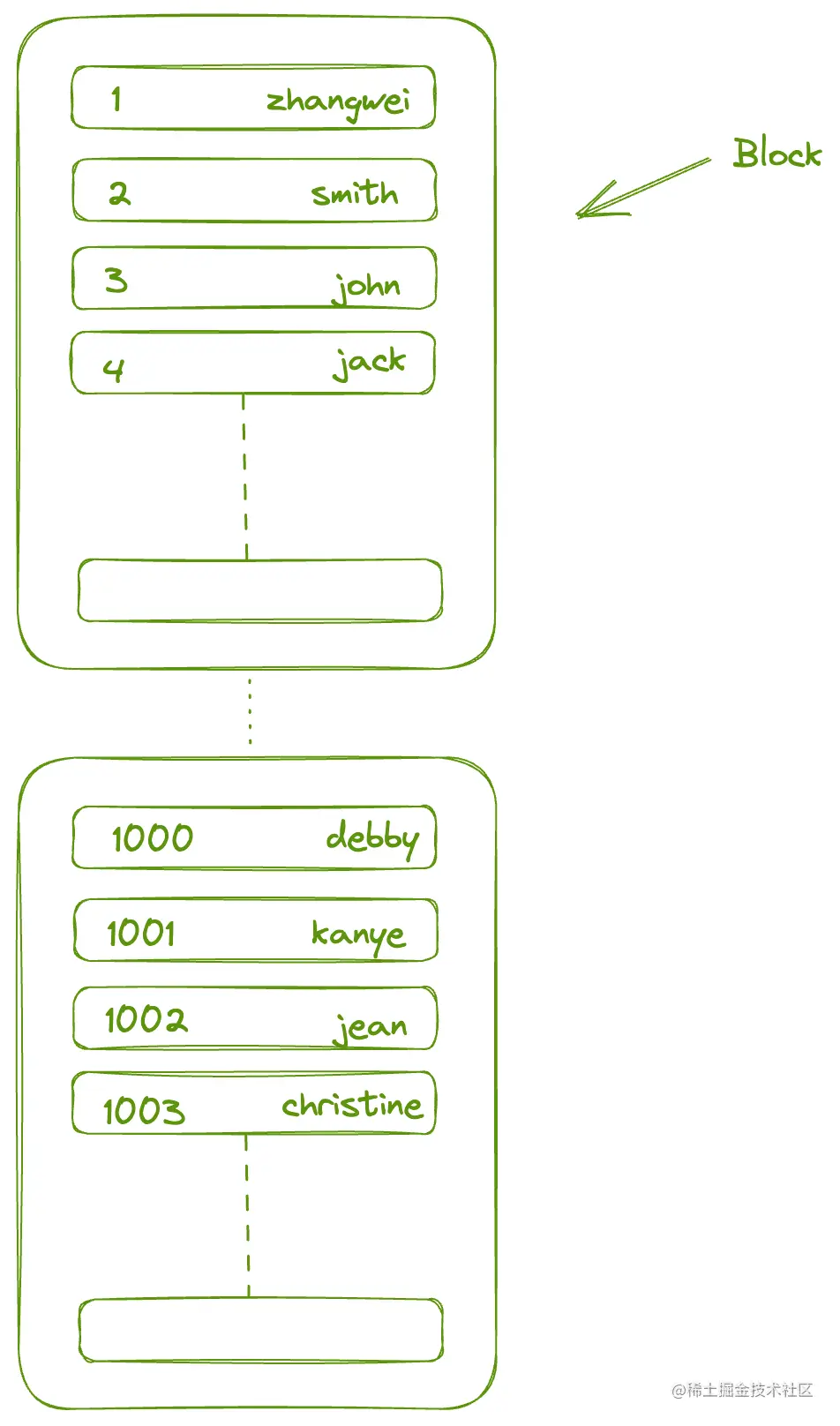

下图可知，RDB中的数据行是以较为规整的方式存储在磁盘上的一个个块当中，假设当前存储一条记录需要25B，一个数据块(512B)中最多能存储20条记录，存储2000条记录就需要100个Block，若此时需要查询出id为1002的记录，就需要遍历这100个Block，若有20万条数据呢？Block的数量也会增加10000，若依然使用遍历这种方式进行搜索，效率将十分低下；如何能摆脱暴力遍历，提升查询的效率呢？
3.索引/多级索引
我们已经知道id为1002的记录是存储在Block50上，按照遍历的方式进行搜索，需要遍历无关的Block0-Block49，而这又是一笔极大的开销，有没有一种搜索方式能让跳过无关的数据块，答案就是引入索引，索引的作用和目录类似，通过目录上章节信息，读者就能快速定位到他感兴趣的内容，按照这种思路，可以将数据块中第一条记录的主键作为“章节”，数据块的地址指针视为“页数”，通过对比“章节”我们就能快速定位到我们想要查询数据的块，当前的索引仅包含主键、指针，假设存储一条索引需要10B，那么一个块就可以存储大约51个块的索引，2000条记录的索引仅需要2个块就可以存储。
回过头来，借助索引再来尝试一下查询id为1002的记录，首先遍历索引块，发现id=1002存储在Block50上，通过指针再去访问Block50，不难发现，原本遍历需要扫描51个Block，加上索引之后只需要扫描2个Block，效率可谓是大大提升，即使是最坏情况，我们也只用遍历 2(索引) + 1(数据) = 3个数据块。
假设数据量激增到200万条，此时索引的数量也随之增加到2000条，也就需要40个Block来存储索引数据，此时查询一条数据最多需要访问40+1=41个Block，查询效率又不及预期了；此时可以之上索引数据再加一层索引，也就是构建多级索引，在现有的索引数据(40个Block)上构建的索引只需要一个数据块足矣，此时查询一条记录的路径就变成了：查询一级索引 => 查询二索引 => 查询原始数据。
不难看出多级索引其实是典型的树状结构。
4.多路搜索树
- 二叉搜索树
- 多路搜索树
存在的问题
- 降级为链表，复杂度O(N)
5.B树
特点
- 构建方式：自下而上
- 插入/删除/修改数据：自调整
存在的问题：
- 非叶子结点会存储数据
6.B+树
对于MySQL的存储引擎InnoDB而言，数据是以页为单位存储的，一个页的大小是16KB(8个Block)，其数据的存储方式和2-3节中描述的内容大体上相似，上述的查询性能问题，InnoDB当然也会有；而InnoDB选择用B+树来作为一种索引方案。
特点
- 特殊的多路搜索树
- 构建方式：自下而上
- 插入/删除/修改数据：自调整（结点上升分裂、合并）
- 只有叶子结点存储数据
- 叶子结点构成双向链表
优点
- 叶子结点构成链表：范围查询有不错的表现
- 非叶子结点不保存数据，只存指针，索引占用的存储空间更小，查询索引所花费的时间也就更少
- 查询性能稳定，查询路径一定是从根结点走向叶子结点
