`figma` 的协同编辑

1 figma 的协同编辑

::: block-1

2022 年 9 月，Adobe 200 亿美元收购figma，体验过的同学会知道这一切都是值得的。——鲁迅 =。=

:::

多年以前，figma就决定必须支持多人协同，当时只是觉得作为一个浏览器设计工具，不做协同味道不对。最终这个决策赶上了SAAS和在线办公双风口，获得了巨大的收益。

让我们跟随 2019 年figma的旧文 How Figma’s multiplayer technology works，一起看看如何实现实用的协同架构。

2 设计思路

作者首先放弃了 OT 架构：

• OT 是为文本编辑设计的
• OT 非常复杂，容易出错成本过高

figma更多的是受到CRDT理论的影响，结合本身中心化的产品设计，用中心化的服务器，实现了更适合设计稿协同场景的简化版CRDT架构。

figma服务器为每个文档都单独开启了一个线程，用于同步多人编辑行为。

更有趣的是，作者从一个3 客户端 1 服务端的原型入手，逐步验证了技术和体验的可行性，从而完成了整体设计。

:::: column ::: column-left 30%

服务器

::: ::: column-right 70%

客户端

::: ::::

3 有趣的设计

3.1 属性原子化和扁平的树结构

• 为了减少操作同步的冲突，数据结构的最小粒度是属性。
• 客户端总是第一时间应用所有本地更改，这样操作会非常流畅。
• 更改总是期待服务器的确认，其他更改被忽略(下图左侧，step 2)，于是预测更精确闪屏更少（下图左侧，避免了红>绿>红）。
• 子元素会通过维护parent字段来实现互相嵌套。降低了复杂度，还进一步减少了操作之间可能的冲突。

ps：树结构协同编辑，有一个新问题是容易形成环。figma会在服务器检测，从而阻止环的形成。客户端则会临时保留环结构，等待服务器最终指令完成同步。

3.2 创建和删除

• 服务器不保留已删除数据
• 客户端用额外字段实现假删除

3.3 顺序问题

同一个父节点下，如果有多个字元素，就会有多人协作的排序问题。这里用了经典的分数索引算法Realtime Editing of Ordered Sequences。

此算法的好处是：

• 容易理解和实施
• 仅依赖单个值，即：position 字段

此算法的坏处（附辩解）是：

• 值越来越长：协同设计场景下，此问题并不严重，且算法有压缩优化空间(改为字符串)。
• 最终结果顺序错位：再次体现协同设计文档和文本编辑的区别，错位并没有太大影响。
• 中间值冲突：再次体现中心化的场景，只需服务器做出选择即，可保证最终一致性。

至此，协同节点顺序问题，也获得了性能、实现成本和体验之间较好的平衡。

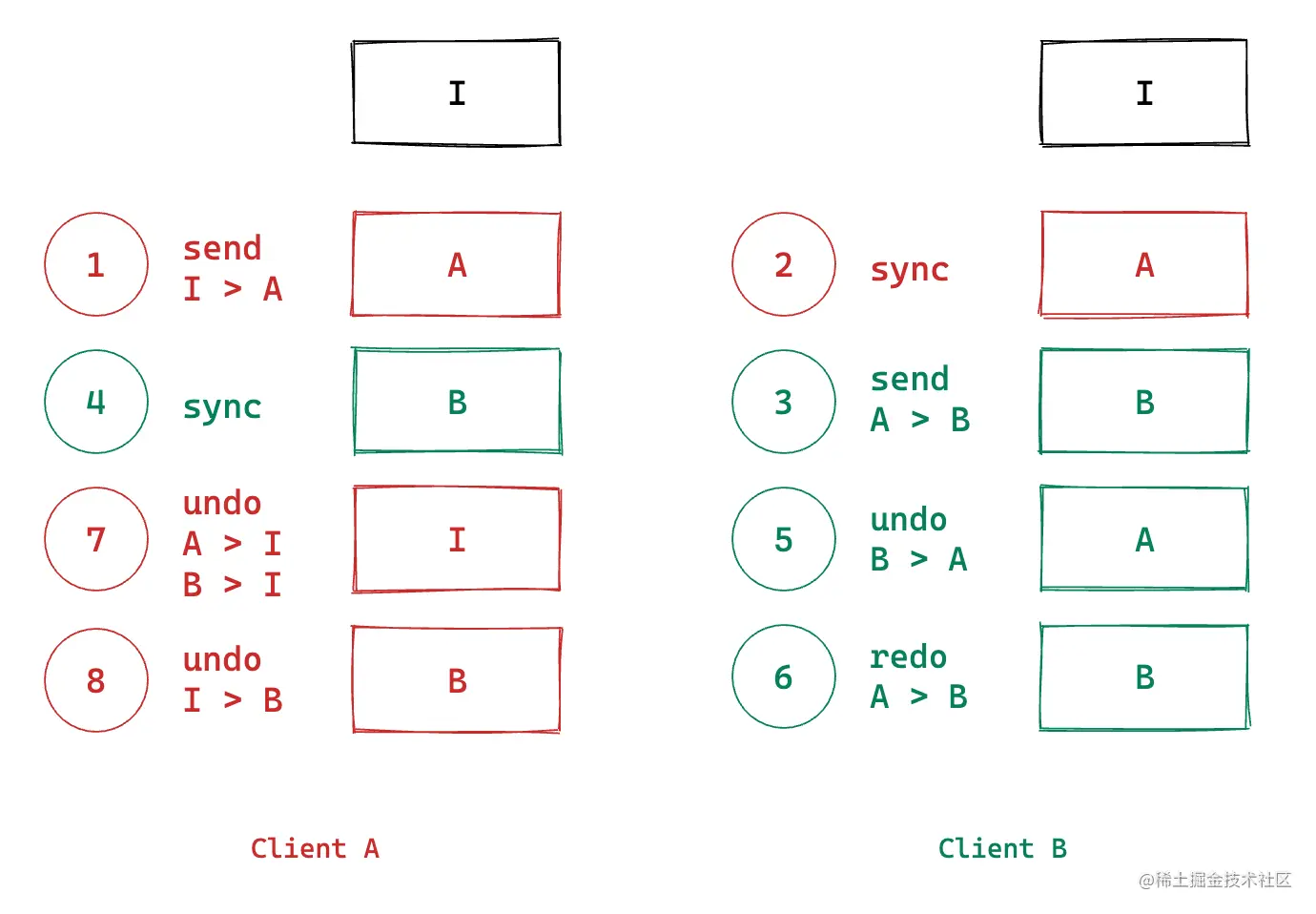

3.4 undo、redo

协作撤销和单机撤销有较大区别，还记得服务器不存储删除吗？小编认为figma中，服务器也不记录撤销历史。 原则上架构仅需要，准确无误的支持，用户先undo，再copy，再redo的经典操作路径即可。

• 客户端应用每个动作。
• 客户端为每个动作生成undo，放进历史列表，step 1、3。
• 客户端同步每个动作，step 2、4。
• 此时，如果客户端收到了新的冲突动作，则undo列表可能折旧，但我们无需处理step 4，直到：
• 若用户undo，step 5，此时先取出undo动作。
• 根据当前状态，看是否需要修复undo记录，step 7。
• 应用undo。
• 若此时redo，则生成新的undo，类似step 6、8，重新放进历史列表。

最后数据结构大致理解为：

type Block = {
  client: string;
  id: string;
  parent: string;
  position: string;
  prop: string;
  value: string;
  version: number;
  status: "load" | "sync" | "set" | "ignore" | "confirmed";
};

这篇文章过于经典，很多地方都有翻译和解读，今天再读了一遍。

以上如有错误遗漏，还望指出，不胜感激。
