自定义View之几何变换

今天记录一个几何变换的计算原理以及两种写法

两种方法

现在先看图

我们绘制两个方块，一个在坐标(100, 100) ,另一个在它向右移动300，向下移动100，再绕中心顺时针旋转15°

paint.style = Paint.Style.STROKE
paint.color = Color.RED
paint.strokeWidth = 5f

// 方法一
canvas.drawRect(100f, 100f, 300f, 200f, paint)

canvas.save()
canvas.translate(300f, 100f)
canvas.rotate(15f, 200f, 150f)
canvas.drawRect(100f, 100f, 300f, 200f, paint)
canvas.restore()

// 方法二
canvas.drawRect(100f, 100f, 300f, 200f, paint)

canvas.save()
canvas.rotate(15f, 500f, 250f)
canvas.translate(300f, 100f)
canvas.drawRect(100f, 100f, 300f, 200f, paint)
canvas.restore()

大家可以看到，这里两种方法就是这两行不一样，其他都一样

// 方法一
canvas.translate(300f, 100f)
canvas.rotate(15f, 200f, 150f)

// 方法二
canvas.rotate(15f, 500f, 250f)
canvas.translate(300f, 100f)

第一种是先平移，再旋转
第二种是先旋转，再平移

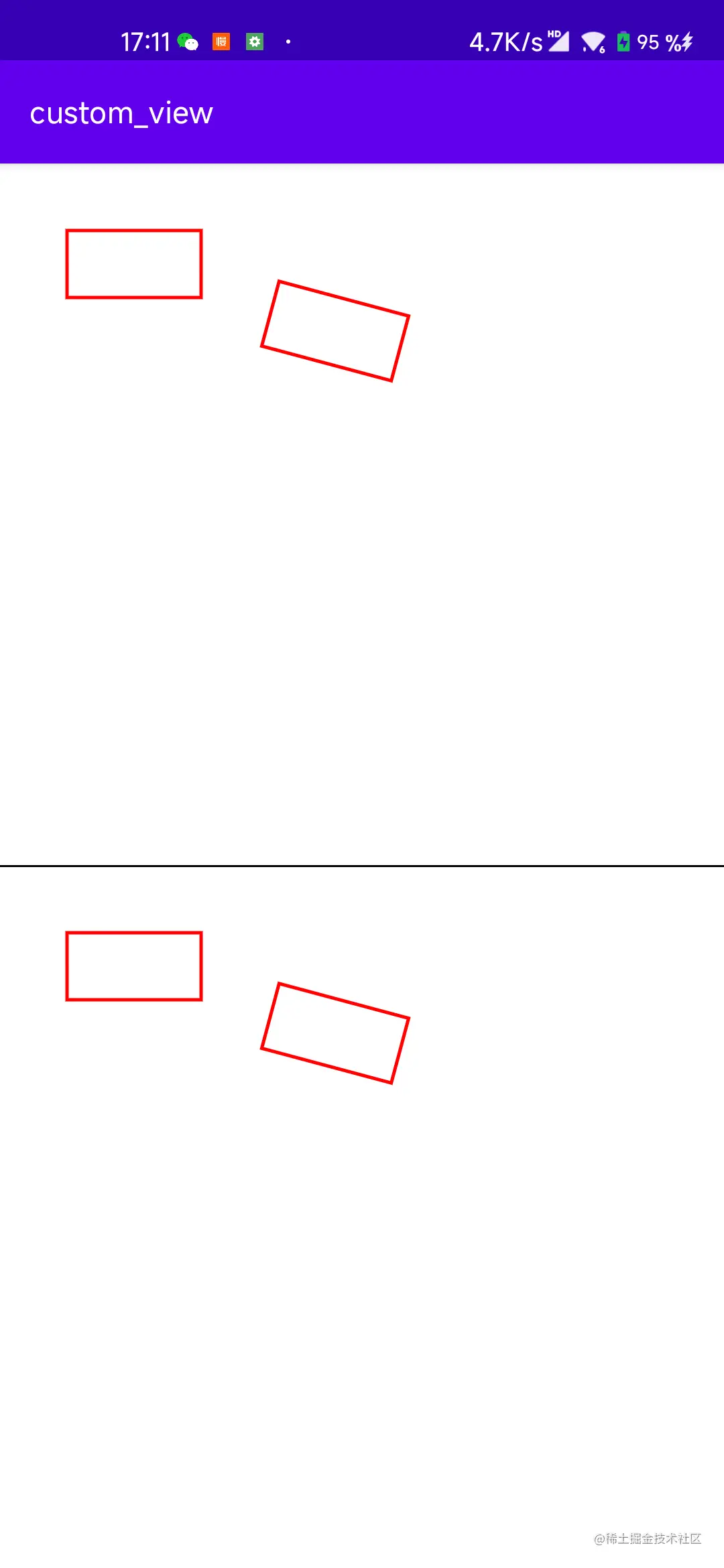

看一下结果

可以看到，和我们预想的一样

现在来分析两种写法：

分析

第一种

canvas.translate(300f, 100f)
这行是平移，并且平移的是 canvas

canvas.rotate(15f, 200f, 150f) 这个行是旋转，并且旋转的是canvas

也就是这样（绿色为canvas）

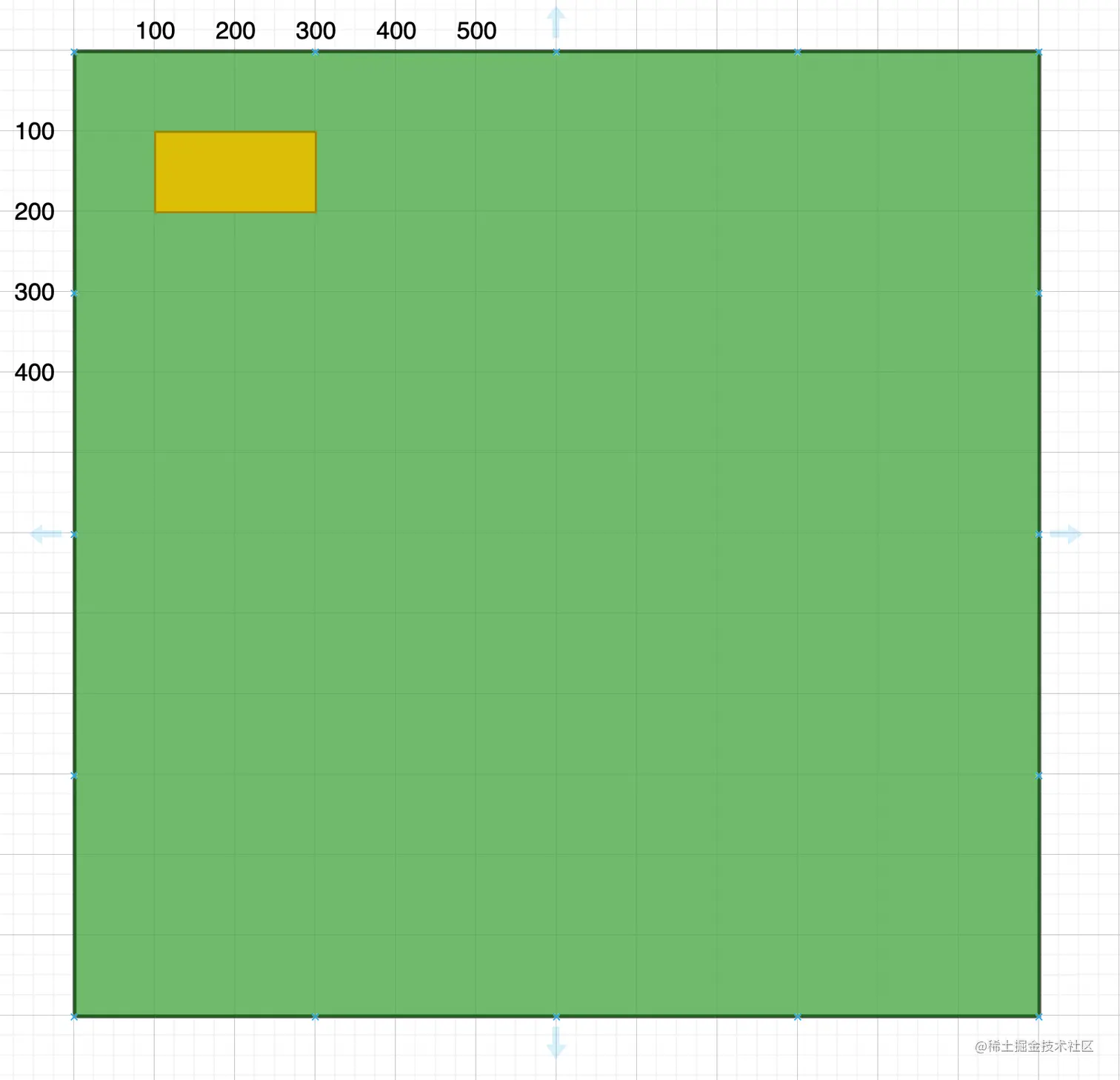

先绘制 未经过几何变换的矩形

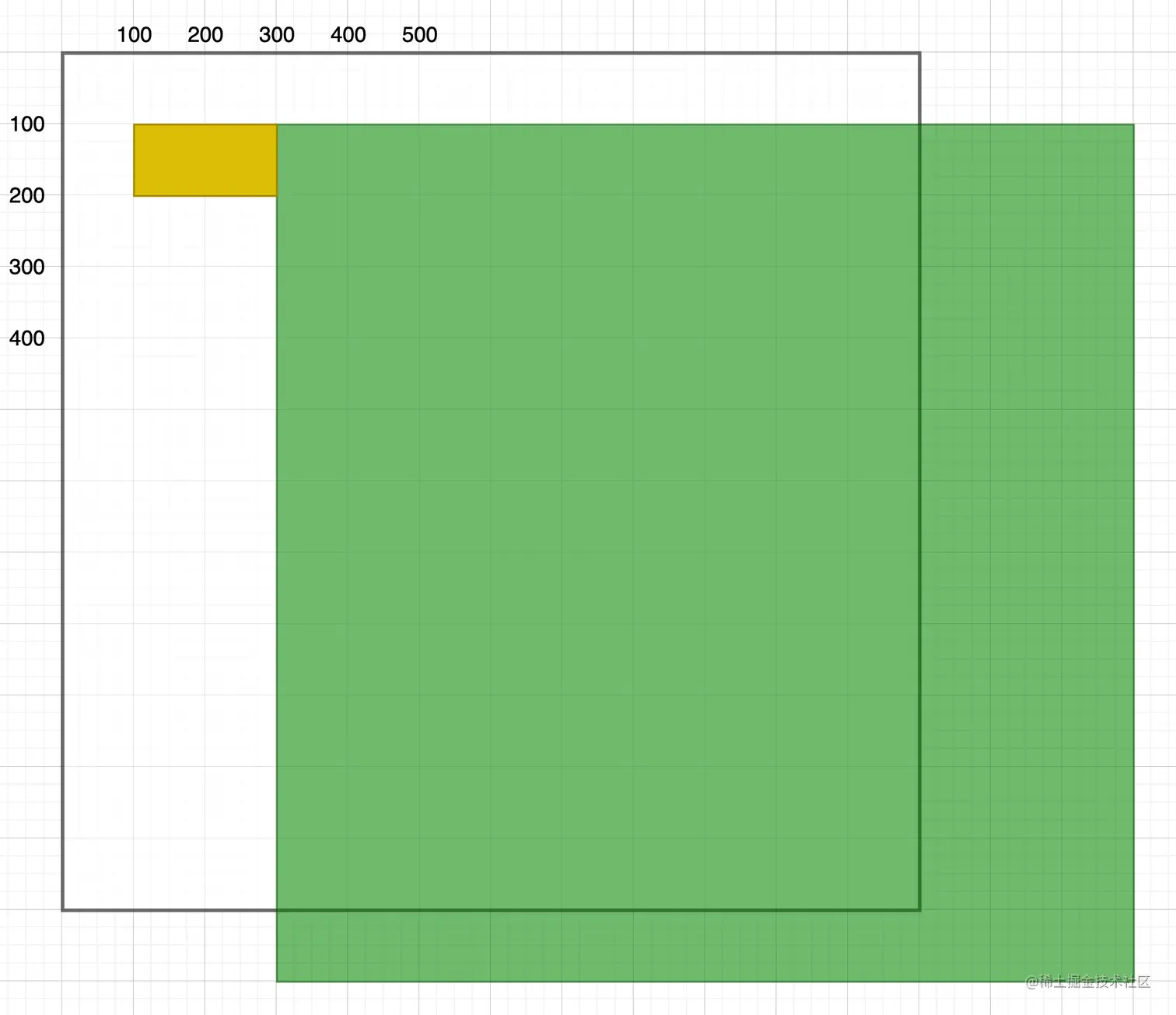

这是平移

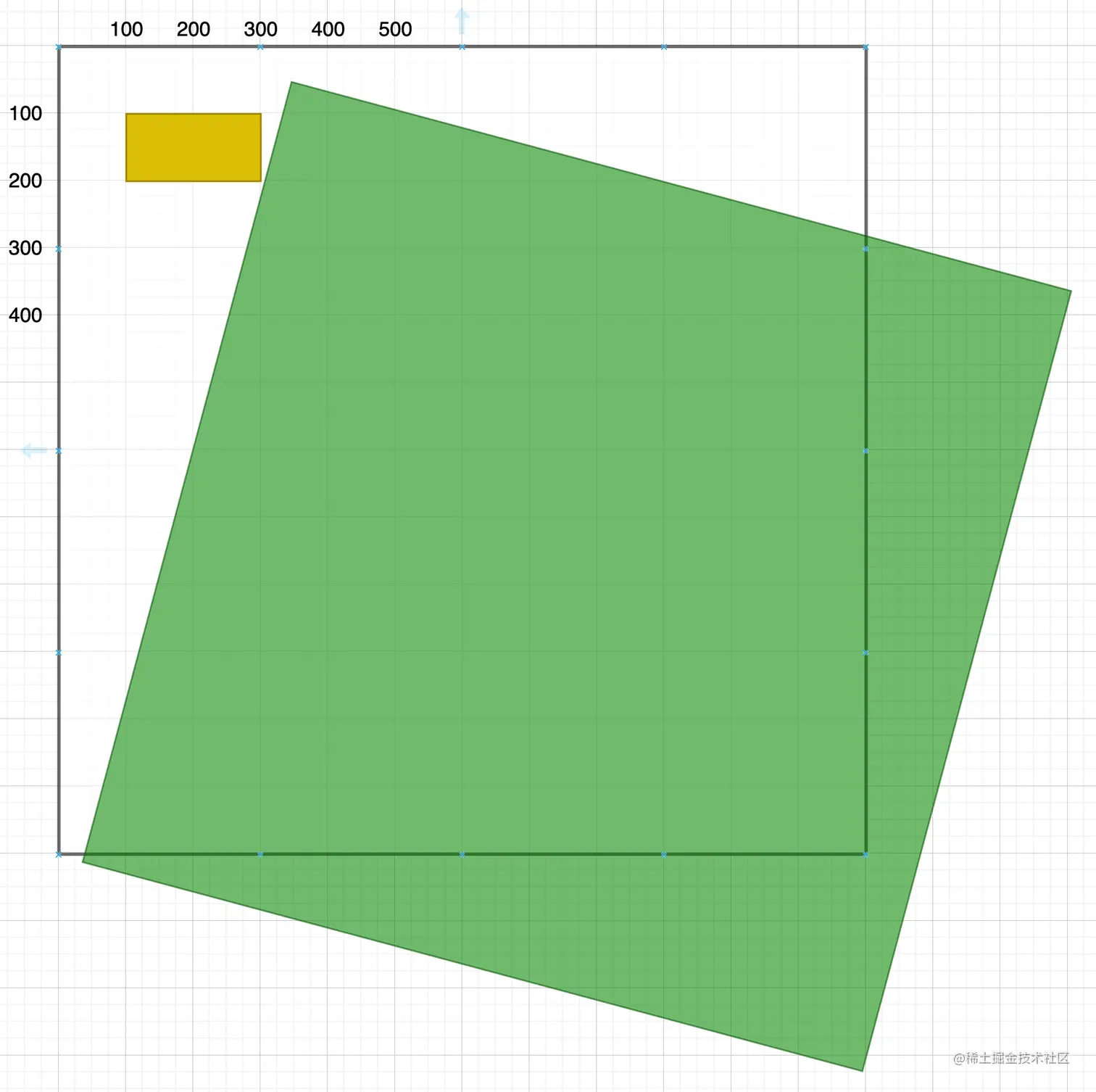

这是旋转

最后绘制几何变换后的矩形

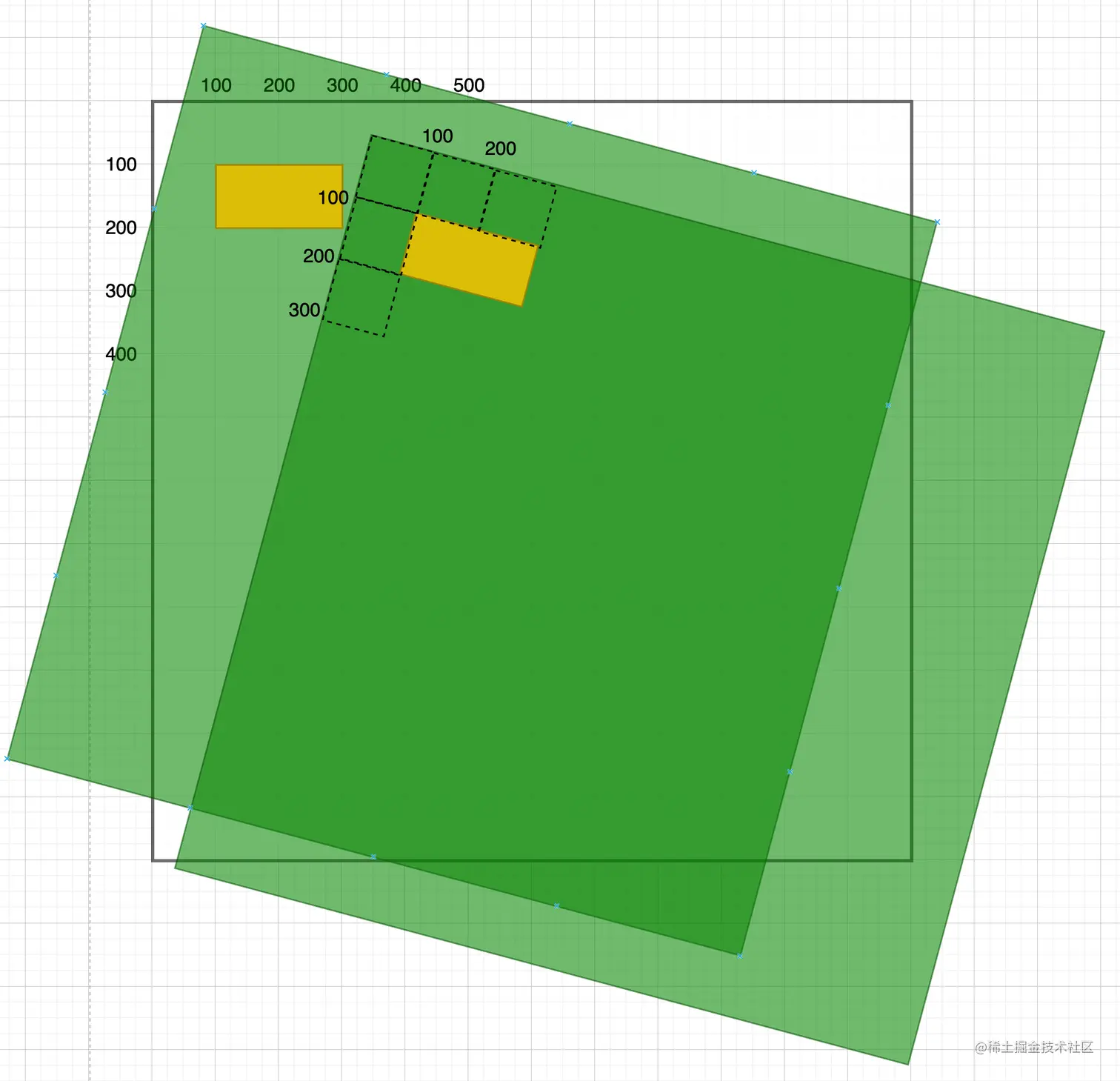

可以看到，我们调用 rotate() 方法时，填写的是canvas(绿色)对应的坐标，而不是手机屏幕对应的坐标，也就是说，canvas的移动是会带着canvas的坐标一起移动的，也就是这样

到这里应该就明白了，第一种方法的在rotate() 方法填写的值，是canvas的坐标 并且是先平移，再旋转

第二种

先旋转
canvas.rotate(15f, 500f, 250f)

然后再平移绘制
canvas.translate(300f, 100f)

两种方法都可以

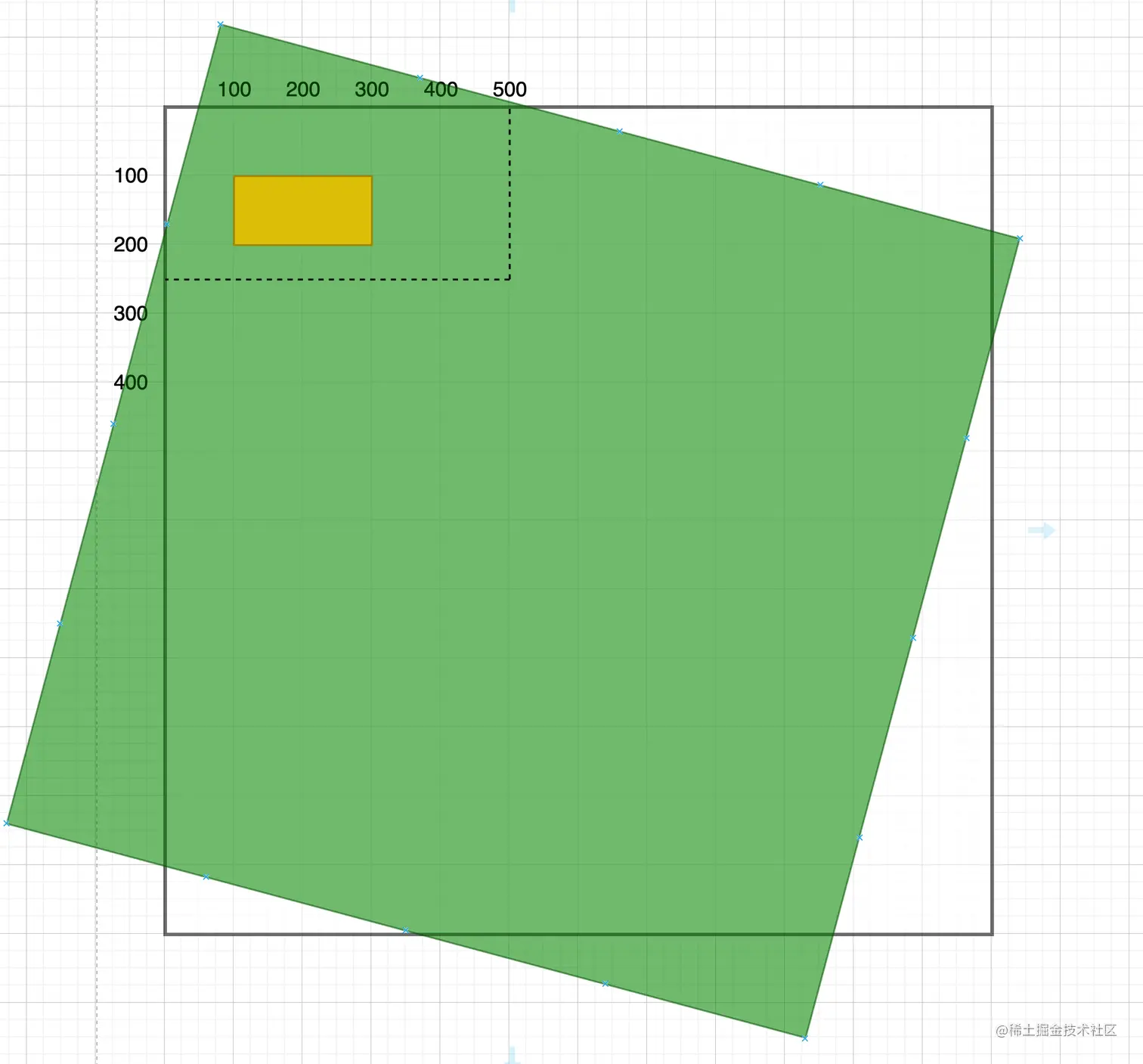

第二种方法看似抽象，但其实可以想成移动View ，并且坐标全用手机屏幕的坐标，然后倒着写

// 想要先平移再旋转，就倒着写，然后坐标用手机屏幕的坐标
// 比如：canvas坐标 (200, 150)，在手机屏幕坐标就是 (500,250)，因为你移动了多以要加上移动的像素长度
// 可以想一下，看成先绘制 View，然后移动它

canvas.rotate(15f, 500f, 250f)
canvas.translate(300f, 100f)
canvas.draw()
