学习笔记：istio-insider.mygraphql.com/zh_CN/lates…

Istio 整体架构

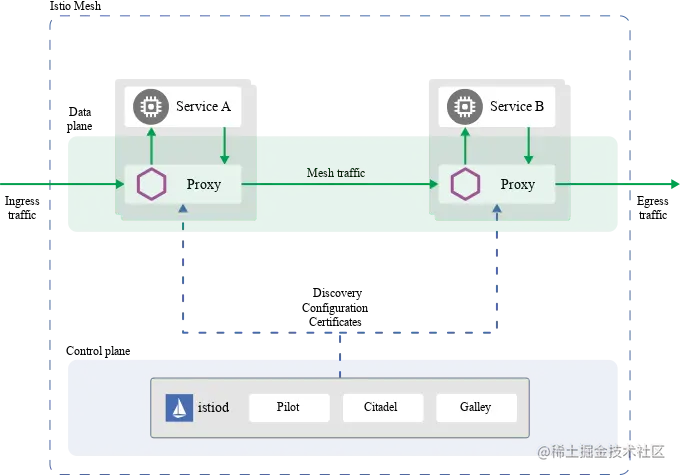

Istio架构

Proxy作为数据面最重要的组件，也是本篇文章的重点。它里面有两个组件：
- pilot-agent：pilot派驻到本地的代理管理员。
- envoy proxy：本地执行者，也就是本篇的重点。
Istiod
- 控制面大脑。

一些概念

Upstream & Downstream

【downstream】-〉envoy-〉【upstream】个人理解，上下游是从资源输出的角度来看的，上游接收到下游的请求从而输出资源到下游。

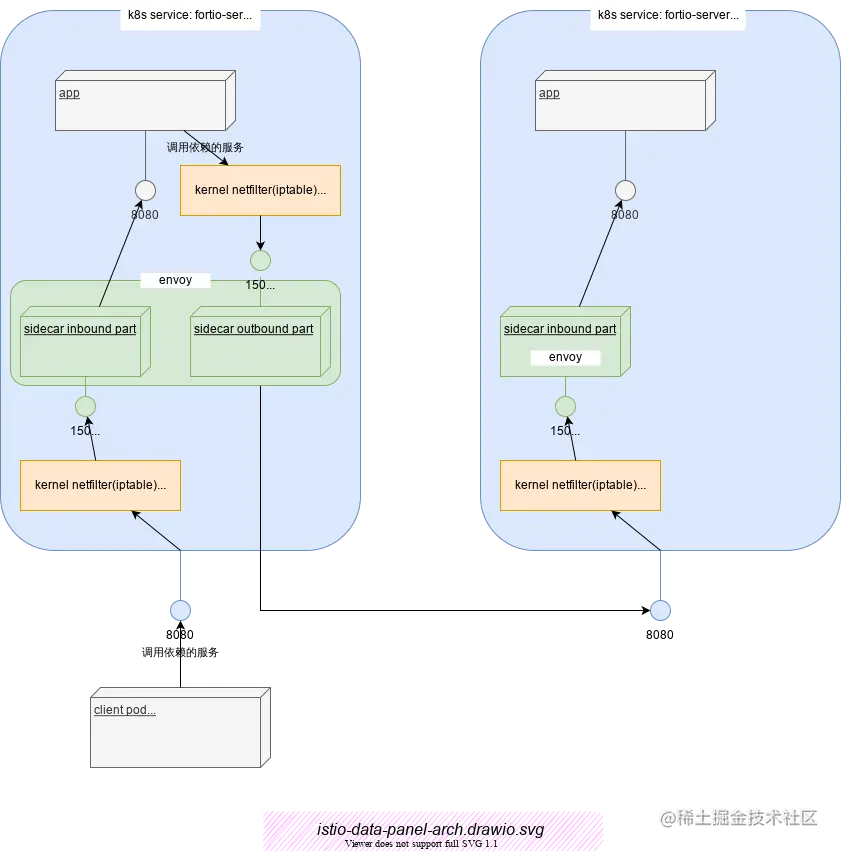

Inbound & Outbound

inbound: 有人译为入站。而在现实的 k8s + istio 环境中，可以理解为流量从 pod 外部进入 pod。即服务的被调用流量
outbound: 有人译为出站。而在现实的 k8s + istio 环境中，可以理解为流量从 pod 内部输出到 pod 外部。

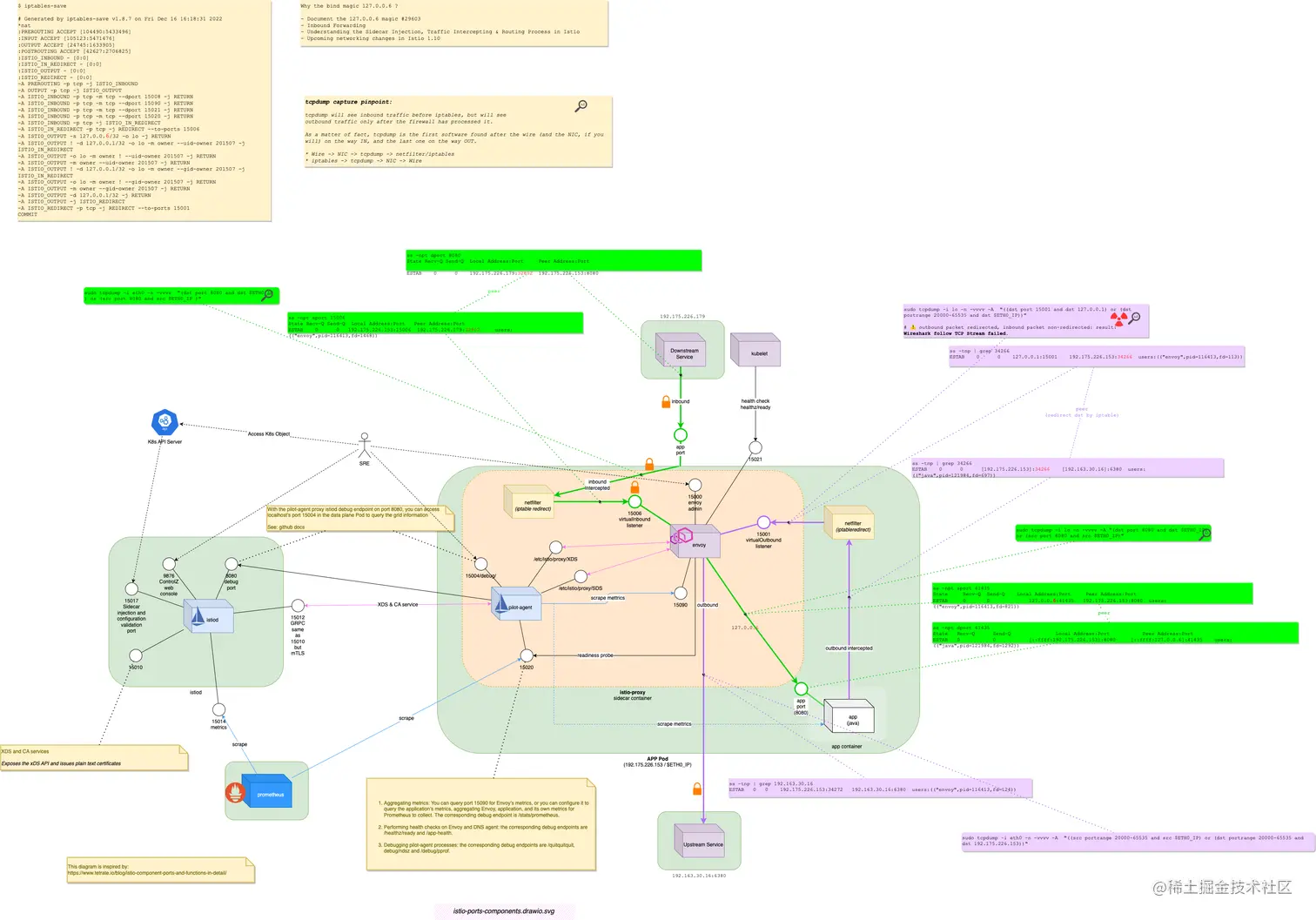

Istio 端口与组件

Istio每个组件都监听一堆端口。在这里说明下各组件的通信端口和相关的功能。 istio-ports-components.drawio.png 转自详细版本：app.diagrams.net/?ui=sketch#…

istio-proxy容器与应用容器共享同一个linux network namespace。
network namespace是内核内用于隔离多个不同网络配置的技术。

Envoy Proxy

Envoy 架构

一些历史

envoy是由在Lyft工作的matt Klein创建，设计时，其定位就是作为service mesh中的代理。在envoy初期，matt klein本人与google的istio开发团队一直保持着很好的合作。

为什么使用C++语言

Matt Klein回答是：这是envoy开始时最好的选择了。其实envoy使用C++ 11的风格已经很Java了。代码清晰易懂。

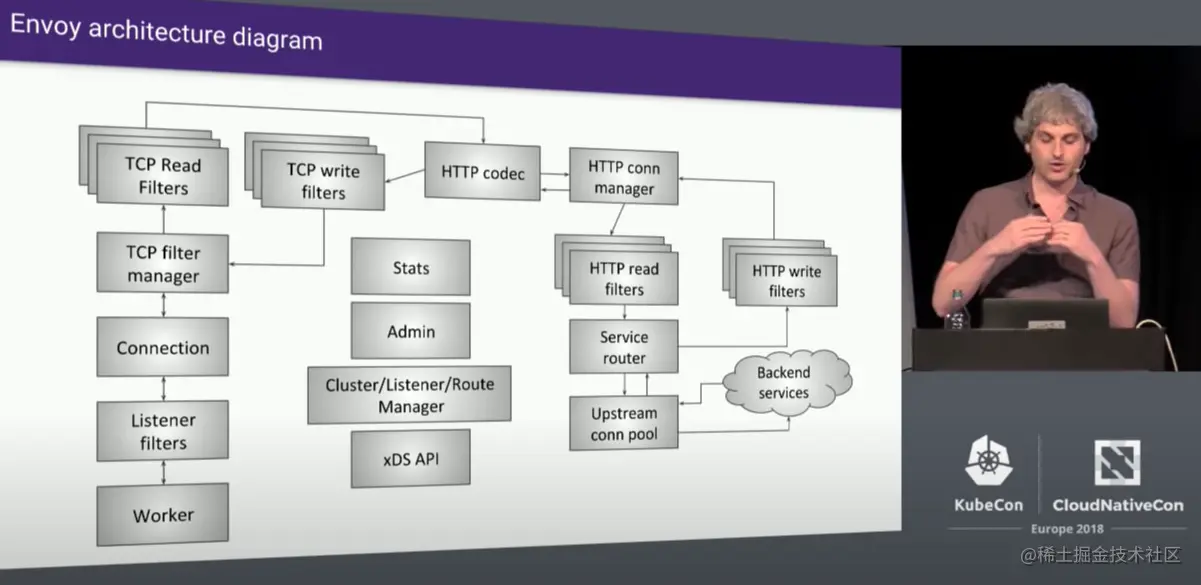

L1架构

Envoy配置说明

envoy 查看envoy的配置：

kubectl exec fortio-server -c istio-proxy  -- \
curl 'localhost:15000/config_dump?include_eds' | \
yq eval -P > envoy@istio-conf-eg-inbound.envoy_conf.yaml

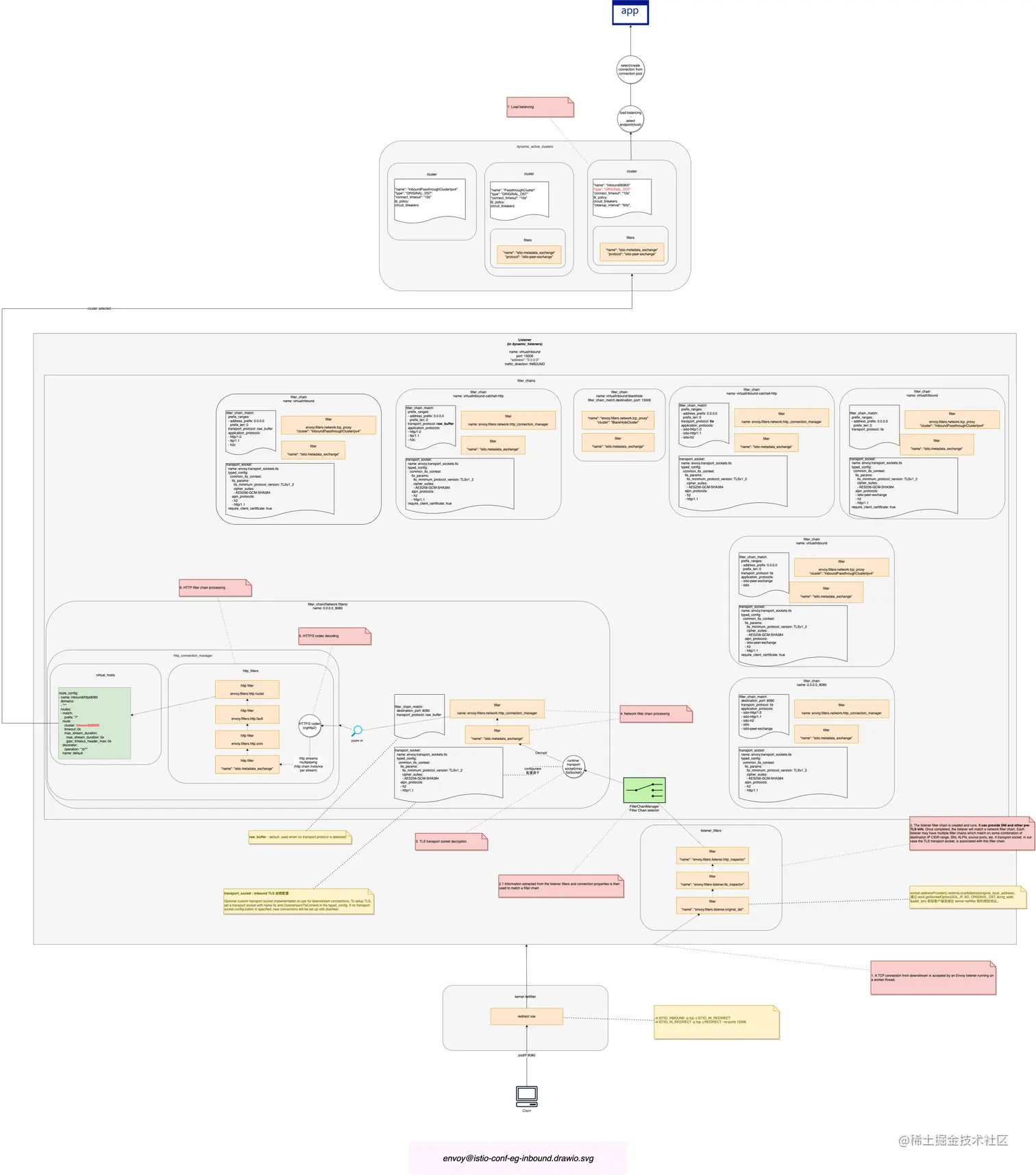

Inbound 数据流

envoy@istio-conf-eg-inbound.drawio.png app.diagrams.net/#Htaotaoo%2…

用日志验证

修改provider端的日志级别

k exec fortio-server -c istio-proxy -- curl -XPOST http://localhost:15000/logging
k exec fortio-server -c istio-proxy -- curl -XPOST curl -XPOST 'http://localhost:15000/logging?level=debug'

k logs -f fortio-server -c istio-proxy

向provider发起请求，查看创建连接的过程。

小技巧
如果你的环境中发现已经有连接，那么，强制断开它。因为后面要分析一下建立新连接的日志。这里有个强制断开连接的 ss 命令的秘技：
k exec -it netshoot -- ss -K 'dst 172-21-206-230.fortio-server.mark.svc.cluster.local'

查看连接

$ k exec -it netshoot -- ss -trn | grep fortio

这时，在之前打开的 监控日志终端窗口 中，应该可以看到日志
