React Native 背景介绍

React Native 框架技术(以下简称RN)源于 FaceBook 技术团队, 基于他们团队开发的前端框架React, 用于开发手机端 app 而生

app 开发四种模式

原生 app 开发, 运用 android(Java) 和 ios(Object-C) 原生框架进行开发

这是一种传统的开发模式, 需要各自的语言来开发 app

优点: 性能和体验都是四种模式里最好的, 动画流畅性, 交互性都是最好的

缺点: 需要两套系统的开发人员, 维护人员, 开发成本高, 维护复杂, 客户端代码都是打包好发布的, 不能动态修改页面, 只能重新打包发布

网页应用开发 app, 也就是 Web App(JS), 移动 Web

通常被称为 H5 应用, 就是利用移动端浏览器打开的网站应用, 比如说 SPA 模式开发出来的网站

优点: 开发人员需求少, 需要前后台的 js 技术人员, 对原生 android 和 ios 要求低, 如果不用打包的话可以动态修改页面

缺点: 性能和体验都不会太好, 毕竟是放在浏览器上执行, 会收到浏览器的限制, 而且流量的消耗也很大

Hybrid App 混合模式移动应用

介于 Native App 和 Web App 之间, 就相当于有一个原生 App 的壳子, 里面的东西时云端上拉下来的应用

优点: 开发成本也较小, 页面可以随时更新

缺点: 性能和体验同样没有原生的好, 需要原生配合, 前期需要原生技术人员搭一个壳

React Native App

Hybird App 开发有很多不足, 于是 FaceBook 就设计了一款开发原生 App 的方案, 并且开源, 使用 JSX 来写原生界面, js 通过 JSBridge 调用原生 API 渲染和 UI 通信

这个和 Node.js 的设计有异曲同工之妙

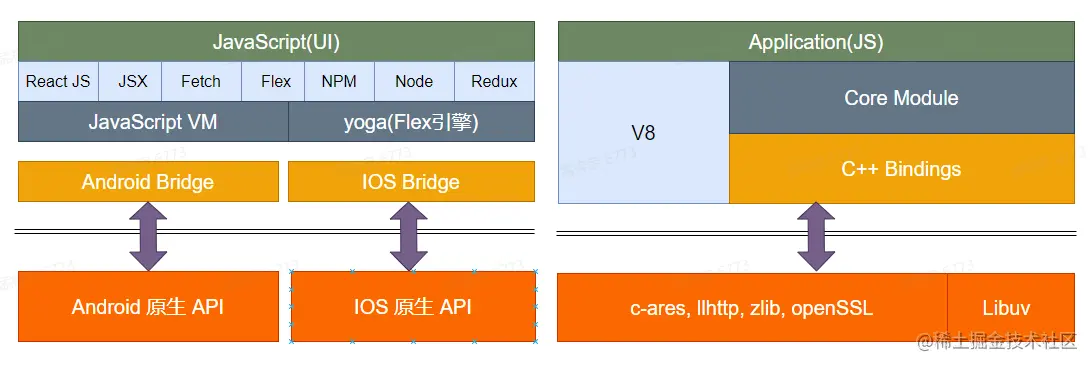

RN 的 Android Bridge 和 IOS Bridge 是两端通信的桥梁, Node.js 的 C++ Bindings 是两端通信的桥梁, 这两个前端技术都是由一个转译的桥梁实现的不同语言的通信, 得以实现单靠 JS 就调用移动端原生 APi 和 PC 端操作系统 API

优点: 开发成本小, 只需要学习 JS 和 React, 效率体验接近原生

缺点: 学习有一定成本, 文档较少, 采坑是不可避免的, 不能动态修改页面

与 RN 相对应的还有 WEEX 和 Flutter

Weex 是阿里团队在 RN 的基础上重新设计的一套开发模式, 目前社区还不成熟, 主要是阿里再用Flutter 是 Google 团队开发的移动端框架, 不支持热更新, 新出的技术, 社区也不太成熟

JavaScript Core

RN 中的核心部分之一, RN 的核心驱动力就来自 JS Engine, 我们所有的 JS 代码都会通过 JS Engine 来编译执行, 包括 React 的 JSX 也离不开 JS Engine, JavaScript Core 是其中一种 JS 引擎, 还有 Google 的 V8 引擎, Mozilla 的 SpiderMonkey 引擎

浏览器工作原理

浏览器通过 Dom Render 来渲染所有元素
浏览器有一整套的 UI 控件, 样式和功能都是 HTML 实现的
浏览器能解析 HTML 和 CSS
HTML 来搭建页面的结构, CSS 来控制页面的样式
JavaScript 负责来加一些事件响应, DOM 动态操作, 异步网络请求等功能

在浏览器里 UI 控件会调用操作系统绘制指令去绘制图形展现给用户而在 RN 里同样是用类 XML 语言来表示结构, 用 StyleSheet 来规划样式, 但是 UI 控件调用的是 RN 里自己的两控件(android 和 IOS)

JavaScript 在 RN 的作用就是给原生组件发送指令来完成 UI 渲染, 所以 JavaScript Core 是 RN 中的核心部分

RN, React, JavaScript Core 的关系

react

React 是一个纯 JS 框架, 所有的代码都要用 JS Engine 来解释执行, 而且 React 里面用 JS 实现了 Virtual Dom, 实现了数据驱动编程的模式, 而且 React 还提出了独特的 JSX 语法, 实现了在 JS 就可以写 HTML 和 CSS 代码, 配合虚拟 DOM 就实现了基于 MVC 的前端框架

关于 Virtual Dom 的 Diff 算法是 React 知名的技术点, 他利用很巧妙的算法实现了虚拟 DOM 快速对比新旧节点的不同从而节省了原生 DOM 重复渲染的性能浪费

React 无法接触到底层的一些事情, 比如说驱动, 声卡, 显卡, 线程, 进程等基于操作系统底层的东西

RN（React Native)

RN 情况比较复杂, RN 的原生代码驱动 JS Engine, 然后 JS Engine 解析执行 React 或者相关 JS代码, 然后把计算好的结果返回给 Native Code, 然后在进行驱动设备上的硬件

RN 利用 Virtual Dom 和数据驱动编程简化开发, 不由浏览器去绘制 UI 控件, 最终是由原生UI控件去负责, 保证了原生的体验, 因为 JavaScript 是不需要编译的, 所以 RN 的运行效率会比其他基于 HTML5、CSS3 等技术的 PhoneGap、AppCan 高很多, 这些技术直接使用 HTML5 进行渲染, 都会用到大量的 DOM 技术, 是很耗时的操作

所以 React Native = JavaScript Core + React.js + Bridges

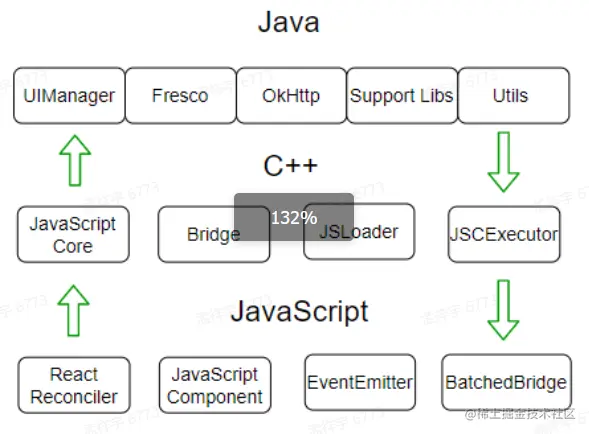

RN 架构分析

Java层: 主要负责 Native 的 UI 渲染和底层功能调用, Java 层的核心 jar 包是 react-native.jar, 封装了很多接口, 例如 Module, Registry, Bridge
C++层: 主要封装了 JavaScriptCore, 起到了解析 JS 代码的作用
JS 层: 利用 JS 代码去进行事件的分发和 UI 代码的编写, 主要以下几部分:
Component: 编写 JSX 来构建虚拟 DOM
Lifecycle: 生命周期必不可少, 可以在组件的各种时期器进行一些操作
Layout: 使用 FlexBox 进行布局, 用 css-layout, 不依赖 DOM, 可以编译成 Native 端代码, 用于布局样式的展示, 目前不支持 CSS3

Bridge

Bridge 顾名思义就是 JS 和 Native 通信的一个桥梁, 所有的本地存储、图片资源访问、图形绘制、3D加速、网络访问、震动效果、NFC、原生控件绘制、地图、定位、通知等等很多功能都是由 Bridge 封装成 JS 接口以后注入 JS Engine 供 JS 调用

每一个支持 RN 的原生功能必须有同一个原生模块和一个 JS 模块, JS 模块方便调用其接口, 原生模块去根据接口调用原生功能实现原生效果

Bridge 原生代码负责管理原生模块并能够方便的被 React 调用, 每个功能 JS 封装主要是对 React 做适配, JS 和 Native 之间不存在任何指针传递, 所有的参数均由字符串传递

Bridge 各模块介绍

RCTRootView

RCTRootView 是 RN 加载的地方, 从这里开始有了 JS Engine. JS 代码被加载进来, 对应的原生模块也被加载进来, 然后 JS loop 开始
RCTRootView 初始化代码完成后, 整个 React Native 运行环境就已经初始化好, JS 代码也加载完毕, 所有 React 的绘制都会有这个 RCTRootView 来管理
创建并持有 RCTBridge
加载 JS Bundle 初始化 JS 运行环境
初始化 JS 运行环境后会在 app 显示 loadingView
JS 运行环境准备好就被加载视图 RCTRootContentView 替换加载视图
准备工作就绪之后就调用 AppRegistry.runApplication 正式启动 RN 代码, 从 Root 组件开始 UI 绘制

RCTBridge

加载和初始化专用类, 用于前期 JS 的初始化和原生代码的加载
负责加载各个 Bridge 模块供 JS 调用
找到并注册实现了 RCTBridgeModule protocol 的类
创建持有 RCTBatchedBridge

RCTBatchedBridge

负责 Native 和 JS 之间的相互调用, 也就是信息通信

RCTJavaScriptLoader

实现远程代码的核心, 热更新, 开发环境代码加载. 静态 jsbundle 加载

RCTContextExecutor

封装了 JS 和 Native 代码的互相调用逻辑

RCTModuleData

加载管理所有与 JS 交互的原生代码, 把交互代码封装成 JS 模块

RCTModuleMethod

记录所有原生代码的导出函数地址, 同时生成对应的字符串映射到改函数地址
翻译所有 J2N call

MessageQueue

RN 是不用 JS 引擎的 UI 渲染控件的, 但是会用到 JS 引擎的 DOM 操作管理能力来管理所有 UI 节点, 每次在写完 UI 组件代码后会交给 yoga 去做布局排版, 然后调用原生组件绘制
MessageQueue 负责跳出 JS 引擎, 记录原生接口的地址和对应的 JS 函数名, 然后在 JS 调用该函数的时候把调用转发给原生接口

Bridge 如何工作

JS 和 IOS 通信用的是 JavaScript Core
JS 和 Android 通信用的是 Hermes

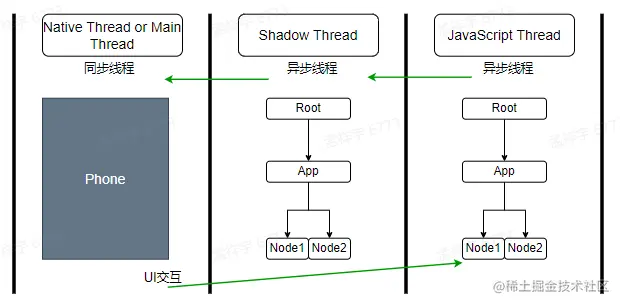

RN 现在主要有 3 个线程

JS Thread 执行线程, 负责逻辑层面的处理, Metro 将 React 源码打包成 bundle 文件, 然后传给 JS 引擎执行, 现在 IOS 和 Android 统一的是 JSC
UI Thead 主要主责原生渲染 Native UI 和调用原生能力 (Native Module)
Shadow Thead 这个线程主要创建 Shadow Tree 来模拟 React 结构树, RN 使用 Flexbox 布局, 但是原生不支持, Yoga 引擎就是将 Flexbox 布局转换为原生布局的

一些需要了解的基础概念

UIManager: 在 Native 里只有它才有权限调用客户端UI
JS Thread: 运行打包好的 bundle 文件, 这个文件就是我们写完代码去进行打包的文件, 包含了业务逻辑, 交互和模块化组件
Shadow Node: Native 的一个组件树, 可以监听 App 里的 UI 变化, 类似于虚拟 DOM 和 DOM
Yoga: Fackbook 开源的一个布局引擎, 用来把 Flexbox 的布局转换为 Native 的布局

打开App会发生什么

怎样创建 View 组件?

我在官方项目上index.js加上以下代码就可以看到 Bridge 运行的过程

import MessageQueue from 'react-native/Libraries/BatchedBridge/MessageQueue.js'

MessageQueue.spy(true, msg => console.log(msg))

然后在 App.js 加入以下代码

<View style={{
  backgroundColor: 'green',
  width: 100,
  height: 100
}}/>

用户点击 App 图标
UIManager 线程: 加载所有 Native 库和 Native 组件比如 Images, View, Text
告诉 JS 线程, Native 部分准备好了, JS 侧开始加载 bundle 文件
JS 通过 Bridge 发送一条 Json 数据到 Native , 告诉 Native 怎么创建 UI, 所有的 Bridge 通信都是异步的, 为了避免阻塞 UI
Shadow 线程最先拿到消息, 创建 UI 树
Yoga 引擎获取布局并转为 Native 的布局
之后 UI Manager 执行一些操作展示 Native UI

Brige的缺点

有两个不同的领域 JS 和 Native, 他们彼此之间不能相互感知, 也并不能共享相同内存
通信基于 Bridge 的异步通信, 所以并不能保证数据百分百及时传达到另一侧
JSON 传输大数据非常慢, 内存不能共享, 所有的传输都是新的复制
无法同步更新 UI, 比方在渲染列表的时候, 滑动大量加载数据, 屏幕可能会发生卡顿或闪烁
RN 代码仓库很大, 库比较重, 所以修复 Bug 和开源社区贡献代码的效率也相应更慢

因此解决 Bridge 的缺点主要遵从三个原则

JS 和 Native 不用通信, 或者直接不走 Bridge
JS 和 Native 减少通信, 在两端无法避免的情况下, 避免通信减少次数, 多个请求可以合成一个
减少 JSON 的大小

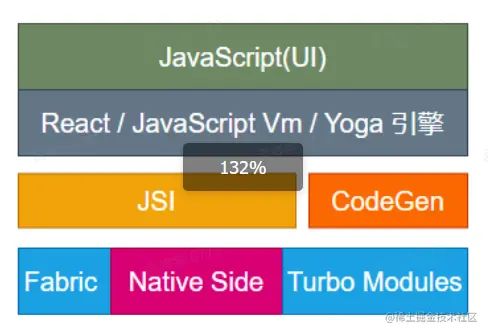

RN 新架构

Facebook 团队也正在重新架构整个 RN 框架代码

下面来解释一下这些新概念:

JSI 将会替换 Bridge 是一个 JS 引擎接口, 它是 JavaScript Interface 的缩写, 一个用 C++ 写成的轻量级框架, 作用就是用过 JSI, JS 可以直接获取 C++ 对象引用, 然后调用对应方法, 为了让 JS 和 Native 相互感知, 不需要在通过 JSON 数据传输通信, 将允许 Native 对象被导出成 JS 对象, 反过来也可以, 相互通信的方式也会变为同步, 架构的其他部分是基于这个的, JSI 的另一优势是磨平了 JS 引擎的差异, 使用 JSI 不需要关心 JavaScript Core 还是 Hermes, JSI 底层都消化了, 因此只要基于 JSI 的接口编写即可
Fabric 是 UI Manager 的新名称, 将负责 Native UI 渲染, 和当前 Bridge 不同的是, 可以通过 JSI 导出自己的 Native 函数, 在 JS 层可以直接使用这些函数引用, 反过来 Native 可以直接调用 JS 层, 从而实现同步调用, 这带来更好的数据传输和性能提升, 另外一个好处就是 Fabric 也支持渲染优先级, 比如 React 里的 Concurrent 和 Suspense 模式

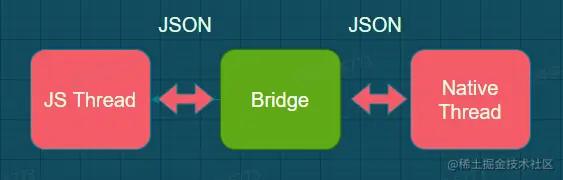

原来的通信模型:

改变架构后的通信模型:

CodeGen 为了让 JS 测成为两端通信的唯一来源, 可以让开发者创建 JS 的静态类, 以便 Native 端可以识别他们, 并且避免每次都校验数据, 将会提升性能, 减少数据传输出错的可能性, 自动将 Flow 或 TS 有静态类型检查的 JS 代码转换为 Fabric 和 TurboModules 使用的原生代码
Turbo Modules, Native 组件的新名字就是 Turbo Modules, 组件的作用是相同的, 但是实现和行为会不同, 这些组件是懒加载的, 而现在启动时就会全部加载, 他们也是 JSI 导出的, 所以 JS 可以拿到这些组件的引用, 并且在 RN 里使用他们, 启动的时候会带来更好的性能表现, 比如说可以通过 JSI 直接调用 Native 模块实现同步操作, 调用本地原生能力
Lean Core 对 RN 库架构的变化, 目的减轻 lib 的负担, 并帮助社区更好解决问题

回顾打开 App 会发生什么

点击 App 图标
Fabric 加载 Native 侧
然后通知 JS 线程 Native 侧准备好了, JS 侧会加载所有的 bundle JS 文件, 里面包含了所有的 JS 和 React 逻辑组件
JS 通过一个 Native 函数的引用, 调用到 Fabric, 同时 Shadow Node 创建一个和以前一样的 UI 树
Yoga 进行布局计算, 把基于 Flexbox 的布局转化为 Native 端的布局
Fabric 执行操作并显示 UI

没有了 Bridge 提升了性能,可以用同步的方式进行操作, 启动时间也快, App 也将更小
