起因
最近因为要着手开始写论文了，寻觅了好久终于找到一款好用的画图工具：draw.io(现在已更名叫diagrams.net)。之所以用它而不用VISIO，是因为整体的操作细节上要比VISIO强很多，而且图库也更丰富美观。但是当我画好之后导出矢量图SVG文件插入Word的时候，总会有一部分内容被隐藏，而且最下面还会冒出一行英文小字，感觉很是恼火。而直接输出JPEG格式或者PNG格式可以保证图形的原样但是清晰度不够。（如下图所示）

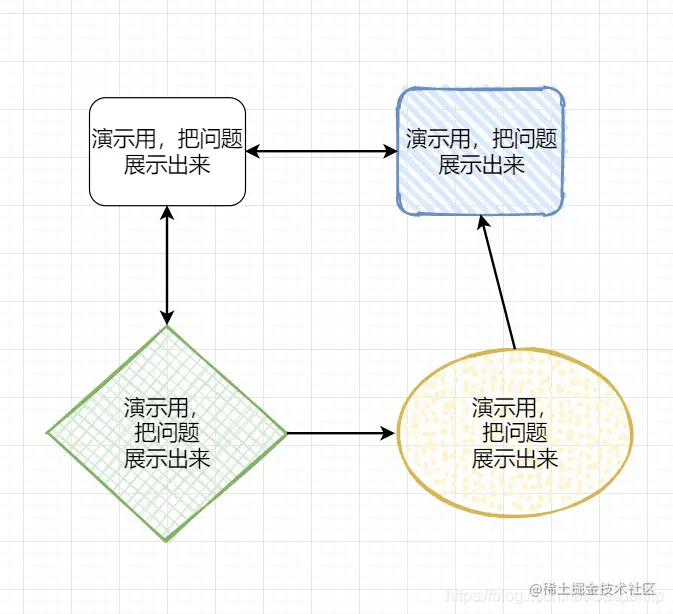

图1 在drow.io里画出的图形完全没有问题
图2 当单独打开或者在Word中插入图片的时候就会发现，好好的字显示不完了，而且最下面还会出来一行英文提示！
解决办法
原来上图的那行英文是可以点击的，是个超链接网址：desk.draw.io/support/sol…
在这个网址上，说明了为什么会出现这些问题的原因，以及解决办法！

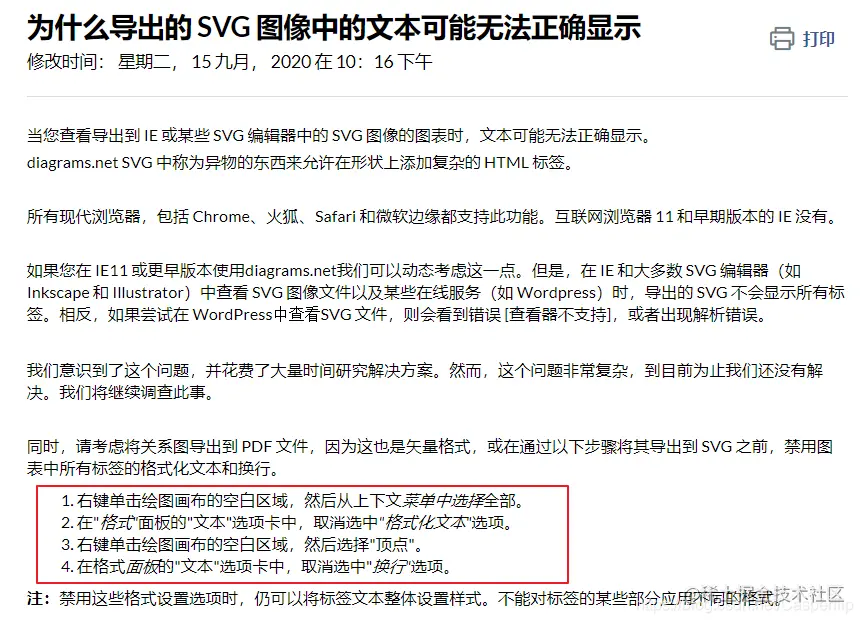

原文为英文，截图为Edge浏览器翻译的截图。只要按照图中红框的办法操作一遍，就可以得到想要额正确格式了！（如果不想读流程文字，可以直接看上面链接，里面附了操作动图）
操作步骤

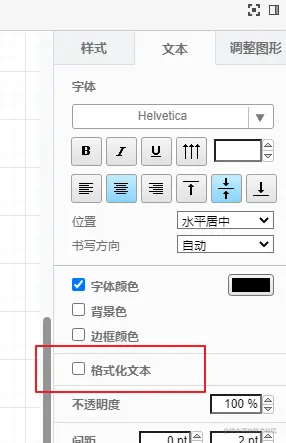

- Ctrl+A全选对象，然后在右侧将格式化文本的勾取消（此时你可能会发现你的一些字体字号发生变化，需要手动调整）

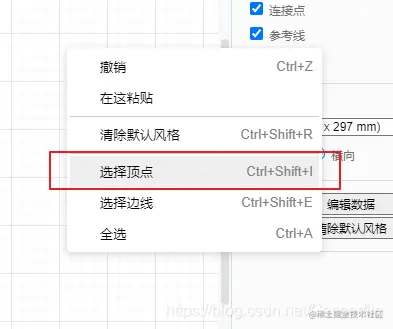

- 在图中空白处右键，选择顶点

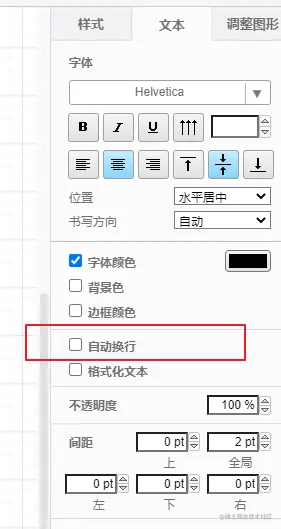

- 将自动换行的勾取消
- 手动调整你的图片到合适的效果，然后最后导出SVG格式图片，成功
修改后效果
经过上面几步的操作后，即可得到没有错误的SVG矢量图，此时可以插入Word或者各种文档，我对Word转PDF文档也做过测试，完全没问题。

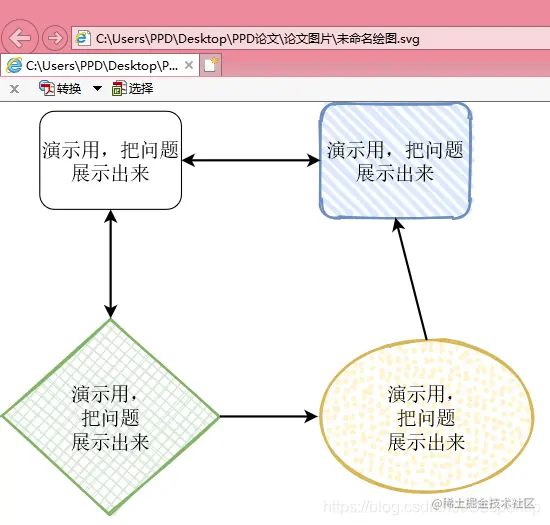

图3 修改之后的SVG文件，上面的错误都没有复现，可以正常使用
关于Word加载项draw.io工具
其实还有一种更为简单的办法，那就是直接从微软商店下载draw.io加载项。这样的话，你可以先在draw.io里编辑好保存成软件特有的格式，然后选择插入就行了。不过注意：如果你的文档只是局限在Word，那没问题，可以放心使用。
但是如果你还是要通过Word最后导出PDF文件的话，这个方法并不行。我经过多次测试，这种方法插入的图片在Word里面是矢量图，但是在转成PDF的时候会出问题，并不是以矢量格式存储的，会再次出现图片模糊的状况！所以还是上面啰嗦的那一种方式更靠谱。
