基于MATLAB的ASK,FSK,PSK误码率对比仿真,输出调制后波形以及误码率曲线

44 阅读3分钟

1.算法描述

       在数字通信的三种调制方式(ASK、FSK、PSK)中, 就频带利用率和抗噪声性能(或功率利用率)两个方面来看,一般而言,都是PSK系统最佳。所以PSK在 中、高速数据传输中得到了广泛的应用。

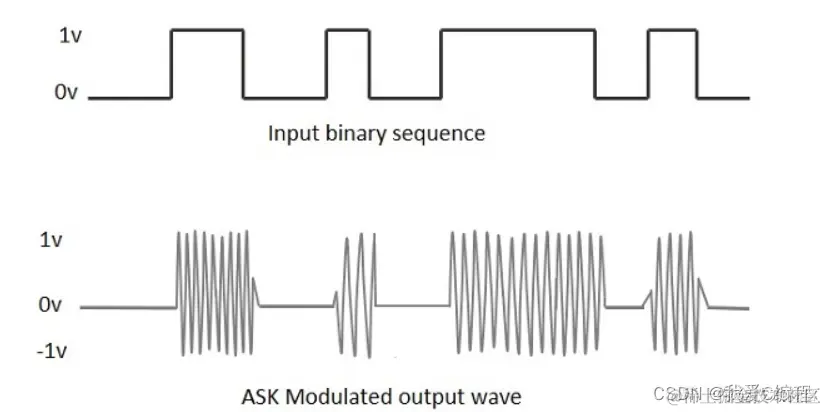

ASK: 幅度键控可以通过乘法器和开关电路来实现。载波在数字信号1或0的控制下通或断,在信号为1的状态载波接通,此时传输信道上有载波出现;在信号为0的状态下,载波被关断,此时传输信道上无载波传送。那么在接收端我们就可以根据载波的有无还原出数字信号的1和0。



2-ASK信号功率谱密度的特点如下:

(1)由连续谱和离散谱两部分构成;连续谱由传号的波形g(t)经线性调制后决定,离散谱由载波分量决定;

(2)已调信号的带宽是基带脉冲波形带宽的二倍。



22b1cf0a4d8a02e845c8b2f743ad0d30_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.png

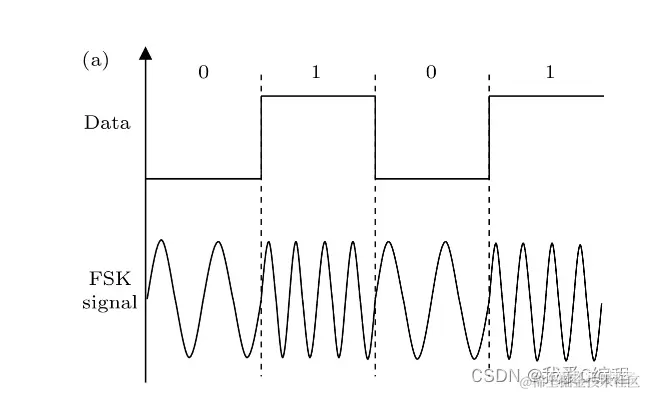

FSK:频移键控是利用两个不同频率f1和f2的振荡源来代表信号1和0,用数字信号的1和0去控制两个独立的振荡源交替输出。对二进制的频移键控调制方式,其有效带宽为B=2xF+2Fb,xF是二进制基带信号的带宽也是FSK信号的最大频偏,由于数字信号的带宽即Fb值大,所以二进制频移键控的信号带宽B较大,频带利用率小。



2-FSK功率谱密度的特点如下:



(1) 2FSK信号的功率谱由连续谱和离散谱两部分构成,离散谱出现在f1和f2位置;



(2) 功率谱密度中的连续谱部分一般出现双峰。若两个载频之差|f1 -f2|≤fs,则出现单峰。



0b820356f777269320c665f6725e3e71_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.png

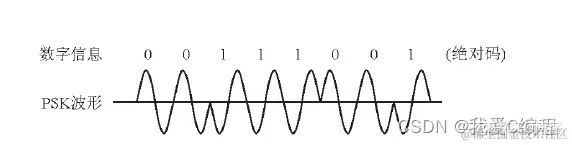

 PSK:在相移键控中,载波相位受数字基带信号的控制,如在二进制基带信号中为0时,载波相位为0或π,为1时载波相位为π或0。载波相位和基带信号有一一对应的关系,从而达到调制的目的。



2-PSK信号的功率密度有如下特点:



(1) 由连续谱与离散谱两部分组成;



(2) 带宽是绝对脉冲序列的二倍;



(3) 与2ASK功率谱的区别是当P=1/2时,2PSK无离散谱,而2ASK存在离散谱。



d538b4a1d6619736ee6a0f09a1455c49_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.png



2.仿真效果预览

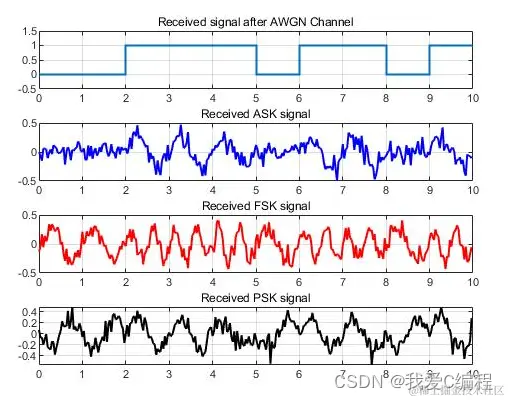

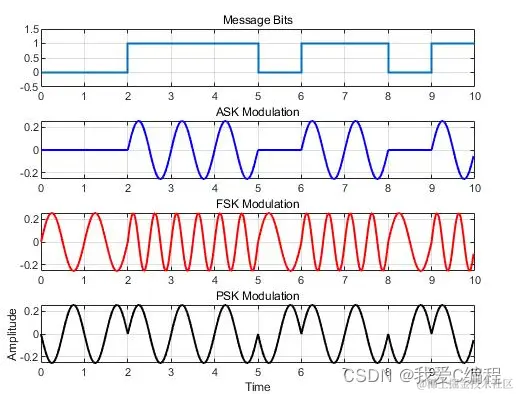

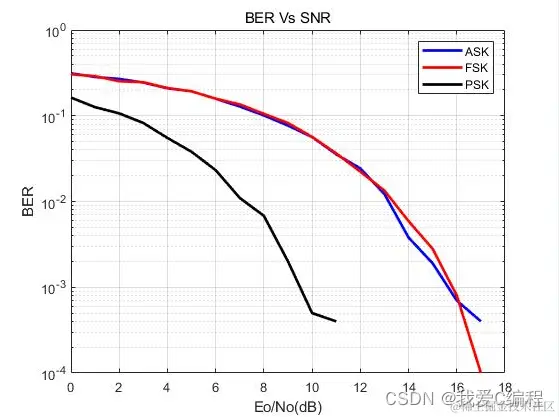

matlab2022a仿真结果如下:




3.MATLAB核心程序 `%ASK

sa1=sin(2pif1*t);

E1=sum(sa1.^2);

sa1=sa1/sqrt(E1); %unit energy

sa0=0sin(2pif1t);

%FSK

sf0=sin(2pif1*t);

E=sum(sf0.^2);

sf0=sf0/sqrt(E);

sf1=sin(2pif2*t);

E=sum(sf1.^2);

sf1=sf1/sqrt(E);

%PSK

sp0=-sin(2pif1*t)/sqrt(E1);

sp1=sin(2pif1*t)/sqrt(E1);



..........................................................

figure(1)

subplot(411)

stairs(0:10,[b(1:10) b(10)],'linewidth',1.5)

axis([0 10 -0.5 1.5])

title('Message Bits');grid on

subplot(412)

tb=0:1/30:10-1/30;

plot(tb, ask(1:10*30),'b','linewidth',1.5)

title('ASK Modulation');grid on

subplot(413)

plot(tb, fsk(1:10*30),'r','linewidth',1.5)

title('FSK Modulation');grid on

subplot(414)

plot(tb, psk(1:10*30),'k','linewidth',1.5)

title('PSK Modulation');grid on

xlabel('Time');ylabel('Amplitude')

%AWGN

for snr=0:20

    askn=awgn(ask,snr);

    pskn=awgn(psk,snr);

    fskn=awgn(fsk,snr);

.........................................................



    %BER

    errA=0;errF=0; errP=0;

    for i=1:n

        if A(i)==b(i)

            errA=errA;

        else

            errA=errA+1;

        end

        if F(i)==b(i)

            errF=errF;

        else

            errF=errF+1;

        end

        if P(i)==b(i)

            errP=errP;

        else

            errP=errP+1;

        end

    end

    BER_A(snr+1)=errA/n;

    BER_F(snr+1)=errF/n;

    BER_P(snr+1)=errP/n;

end



figure(2)

subplot(411)

stairs(0:10,[b(1:10) b(10)],'linewidth',1.5)

axis([0 10 -0.5 1.5]);grid on

title('Received signal after AWGN Channel')

subplot(412)

tb=0:1/30:10-1/30;

plot(tb, askn(1:10*30),'b','linewidth',1.5)

title('Received ASK signal');grid on

subplot(413)

plot(tb, fskn(1:10*30),'r','linewidth',1.5)

title('Received FSK signal');grid on

subplot(414)

plot(tb, pskn(1:10*30),'k','linewidth',1.5)

title('Received PSK signal');grid on

figure(3)

semilogy(0:20,BER_A, 'b','linewidth',2)

title('BER Vs SNR')

grid on;

hold on

semilogy(0:20,BER_F,'r','linewidth',2)

semilogy(0:20,BER_P, 'k','linewidth',2)

xlabel('Eo/No(dB)')

ylabel('BER')

hold off

legend('ASK','FSK','PSK');`
