DP

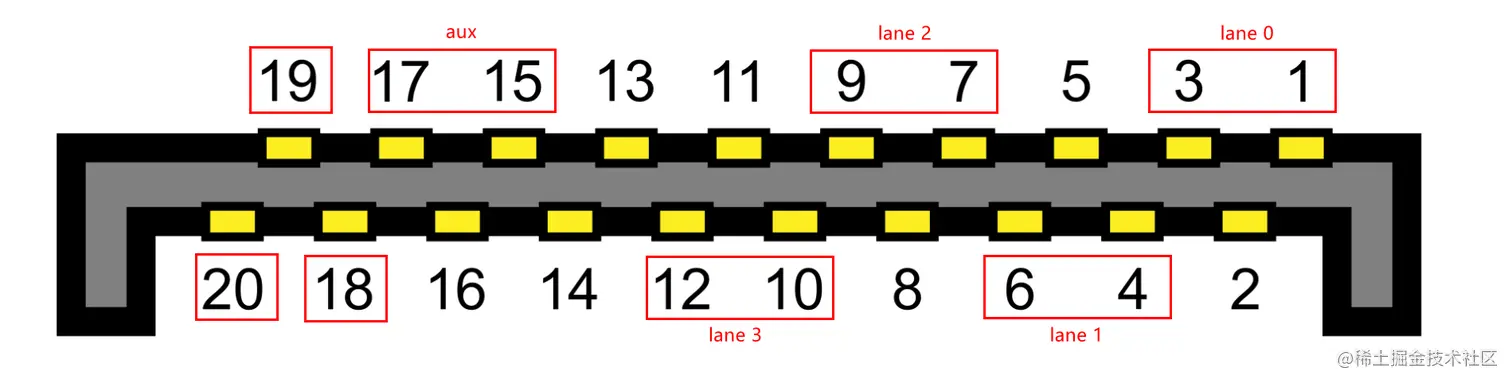

针脚定义
- lane0-lane3：数据传输差分对
- aux：辅助信道差分对
- 18-20：热插拔、电源相关
- 其它：接地

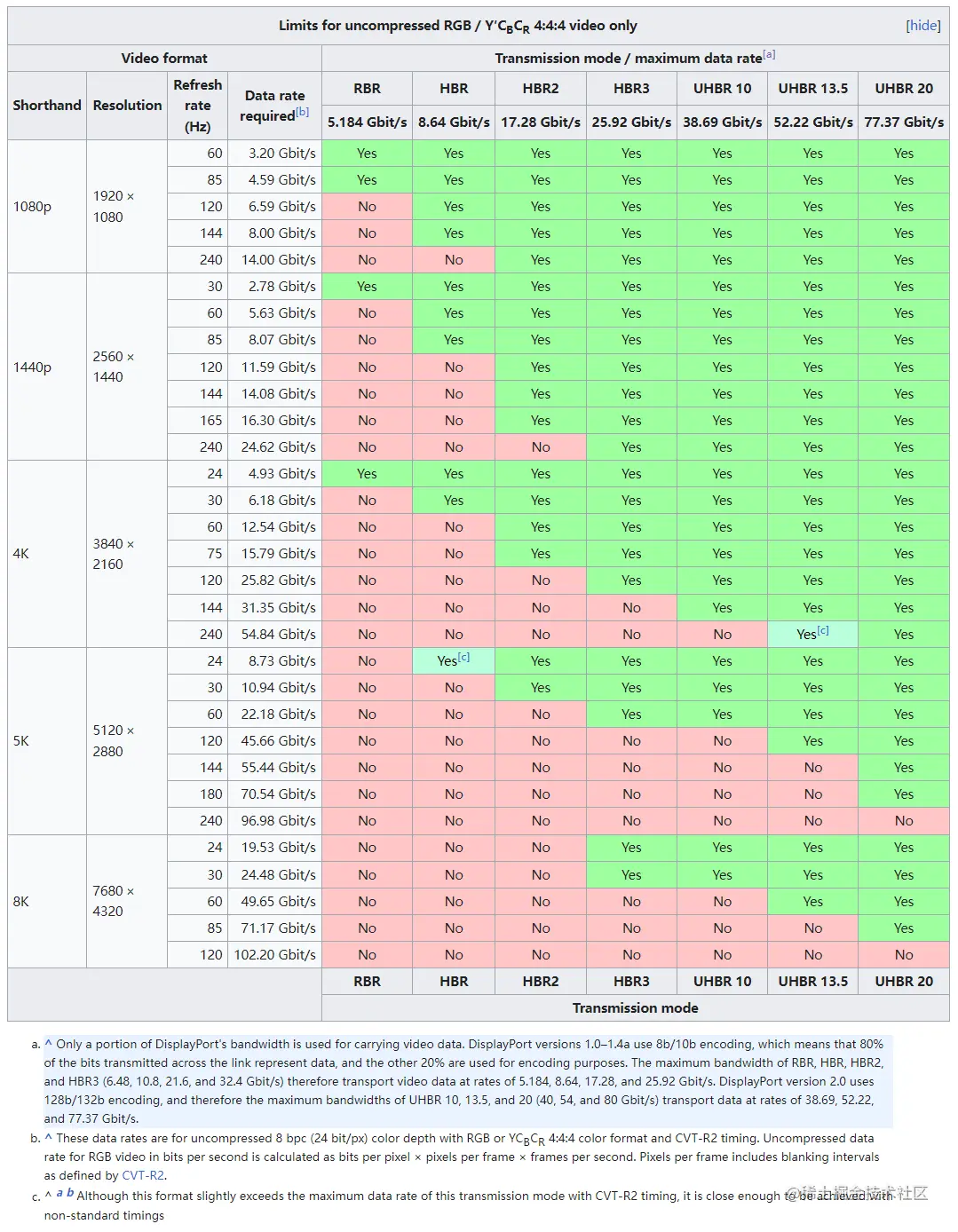

版本特征
| 版本 | 传输模式(名称) | 传输速率 | 数据编码 | 数据传输速率 | 特征 |
|---|---|---|---|---|---|
| 1.0 | HBR | 4x2.7Gbit/s | 8b/10b | 8.64 Gbit/s | |
| 1.2 | HBR2 | 4x5.4Gbit/s | 8b/10b | 17.28 Gbit/s | MST |
| 1.2a | HBR2 | 4x5.4Gbit/s | 8b/10b | 17.28 Gbit/s | MST |
| 1.3 | HBR3 | 4x8.1Gbit/s | 8b/10b | 25.92 Gbit/s | MST |
| 1.4 | HBR3 | 4x8.1Gbit/s | 8b/10b | 25.92 Gbit/s | MST DSC1.2 HDR |
| 2.0 | UHBR | 4x20Gbit/s | 128b/132b | 77.37 Gbit/s | MST DSC1.2a HDR |
数据编码
- 8b/10b：传输8bit数据需要额外的2bit
- 128b/132b：传输128b需要额外4b
MST
多流传输，一个DP口连接多个显示器，USP DP模式下也支持
HDR
高动态范围，亮处更亮，暗处更暗。位深度通常为10
DSC
显示流压缩，可实现3:1的压缩比（24bit压缩到8bit）

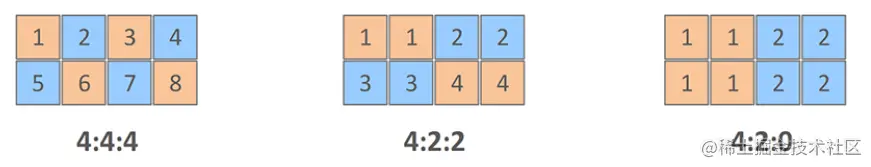

色度采样(Chroma Subsampling)
第一个数字表示每行的像素数
第二个数字表示首行颜色数
第三个数字表示底行颜色数
- 4:4:4，不减少颜色
- 4:2:2，颜色减少50%
- 4:2:0，颜色减少75%
