flowable流程部署相关表结构说明

Flowable流程定义demo

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
             xmlns:flowable="http://flowable.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI"
             xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI"
             typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath"
             targetNamespace="http://www.flowable.org/processdef">
    <process id="my_leave" name="my_leave" isExecutable="true">
        <userTask id="leaveTask" name="这是我的测试请假xml" flowable:assignee="#{leaveTask}"/>
        <userTask id="zuzhangTask" name="组长审核" flowable:assignee="#{zuzhangTask}"/>
        <userTask id="managerTask" name="经理审核" flowable:assignee="#{managerTask}"/>
        <exclusiveGateway id="managerJudgeTask"/>
        <exclusiveGateway id="zuzhangJudeTask"/>
        <endEvent id="endLeave" name="结束"/>
        <startEvent id="startLeave" name="开始"/>
        <sequenceFlow id="flowStart" sourceRef="startLeave" targetRef="leaveTask"/>
        <sequenceFlow id="modeFlow" sourceRef="leaveTask" targetRef="zuzhangTask"/>
        <sequenceFlow id="zuzhang_go" sourceRef="zuzhangJudeTask" targetRef="managerTask" name="通过">
            <conditionExpression xsi:type="tFormalExpression"><![CDATA[${checkResult=='通过'}]]></conditionExpression>
        </sequenceFlow>
        <sequenceFlow id="zuzhang_reject" sourceRef="zuzhangJudeTask" targetRef="sendMail" name="拒绝">
            <conditionExpression xsi:type="tFormalExpression"><![CDATA[${checkResult=='拒绝'}]]></conditionExpression>
        </sequenceFlow>
        <sequenceFlow id="jugdeFlow" sourceRef="managerTask" targetRef="managerJudgeTask"/>
        <sequenceFlow id="flowEnd" name="通过" sourceRef="managerJudgeTask" targetRef="endLeave">
            <conditionExpression xsi:type="tFormalExpression"><![CDATA[${checkResult=='通过'}]]></conditionExpression>
        </sequenceFlow>
        <sequenceFlow id="rejectFlow" name="拒绝" sourceRef="managerJudgeTask" targetRef="sendMail">
            <conditionExpression xsi:type="tFormalExpression"><![CDATA[${checkResult=='拒绝'}]]></conditionExpression>
        </sequenceFlow>
        <serviceTask id="sendMail" flowable:exclusive="true" name="发送失败提示" isForCompensation="true"
                     flowable:class="com.flowable.test.modules.leave.AskForLeaveFail"/>
        <sequenceFlow id="endFlow" sourceRef="sendMail" targetRef="askForLeaveFail"/>
        <endEvent id="askForLeaveFail" name="请假失败"/>
        <sequenceFlow id="zuzhangTask_zuzhangJudeTask" sourceRef="zuzhangTask" targetRef="zuzhangJudeTask"/>
    </process>
</definitions>

以上是基于BPMN模型构建的flowable定义信息。 现在看到是xml形式。 但在使用的时候会以zip文件或其他形式进行包装。 以更好的进行传输或导入导出操作。
那么什么是部署？
简单: 就是解析各种不同形式的流程定义文件。 将其导入数据库，形成数据记录。 作为流程发起的引用。

流程定义相关表

数据表	描述	版本
ACT_GE_BYTEARRAY	保存和流程引擎相关的资源,只要调用了Activiti存储服务的API,涉及的资源均会被转换为byte数组保存到这个表中,部署几次就会有几条记录	6.7.2
ACT_GE_PROPERTY	流程全部的属性抽象为key-value对，每个属性都有名称和值。	6.7.2
act_re_model	模型信息表(用于Web设计器)--ModelEntityImpl	6.7.2
act_re_deployment	流程部署表--DeploymentEntityImpl	6.7.2
act_re_procdef	流程定义信息表--ProcessDefinitionEntityImpl	6.7.2

• 流程资源模型说明

流程定义文件：文件的命名必须是XXXXbpmn20.xml，注意命名规范，后面必须是bpmn20.xml。

流程定义图片：用BPMN2.0规范定义的各种图形描绘（BMPN2.0的符号及画布上的坐标信息），一般是PNG格式。

表单文件：把表单内容保存在一个文件中，扩展名为drl。
规则文件：扩展名为drl。

• 流程模型资源的部署

1. 导出xml，然后部署到flowable数据库中
2. 多个流程模型定义文件，即xml打包成zip/bar，多个资源文件一起部署。
3. Model方式部署，设计器中的发布就是用的此方法。
4. 其它方式部署

流程部署方式

从ClassPath中获取部署文件

@Autowired
private RepositoryService repositoryService;

/**
 * 部署工作流程
 *
 * @param filePath 文件路径(classpath下的文件名称,注意不是路径)
 * @return Deployment 部署对象
 */
public Deployment deployFlow(String fileName) {
    try {
        DeploymentBuilder deploymentBuilder = repositoryService
                .createDeployment()
                .addClasspathResource(fileName);
        Deployment deployment = deploymentBuilder.deploy();
        log.info("成功：部署工作流成：" + filePath);
        return deployment;
    } catch (Exception e) {
        log.error("失败：部署工作流：" + e);
        return null;
    }
}

在这个业务执行会在数据库相应的表结构进行数据生成。 主要如下:

//先生成部署记录
select * from act_re_deployment where ID_ ="16fe96cf-ced6-11ed-9af4-a2c54ef84c48";
//将xml资源存储在这个表中
select * from act_ge_bytearray where DEPLOYMENT_ID_ ="16fe96cf-ced6-11ed-9af4-a2c54ef84c48";
//生成流程定义数据,其主键ID_会作为act_ru_*,act_hi_* 相关表PROC_DEF_ID的键。这样就可以约束流程运行
select * from act_re_procdef where DEPLOYMENT_ID_ ="16fe96cf-ced6-11ed-9af4-a2c54ef84c48";

基于设计器生成流程并且部署

@GetMapping("deployByModelId")
public Result<String> deployByModelId(String modelId) {
    Model model = modelService.getModel(modelId);
    BpmnModel bpmnModel = modelService.getBpmnModel(model);
    Deployment deployment = repositoryService.createDeployment()
            .name(model.getName())
            .addBpmnModel(model.getKey() + ".bpmn", bpmnModel).deploy();
    String deploymentId = deployment.getId();    //部署ID
    return Results.newSuccessResult(modelId);
}

基于ZIP文件进行流程部署

@GetMapping
public Result<String> deployByZip(String name, String zipPath) throws Exception {
    File outfile = new File(zipPath);
    FileInputStream inputStream = new FileInputStream(outfile);
    ZipInputStream ipInputStream = new ZipInputStream(inputStream);
    //创建部署对象
    DeploymentBuilder deploymentBuilder = repositoryService.createDeployment();
    //部署名称
    deploymentBuilder.name(name);
    deploymentBuilder.addZipInputStream(ipInputStream);
    //完成部署
    Deployment deployment = deploymentBuilder.deploy();
    ipInputStream.close();
    inputStream.close();
    //部署ID
    return Results.newSuccessResult(deployment.getId());
}

关于版本的控制问题

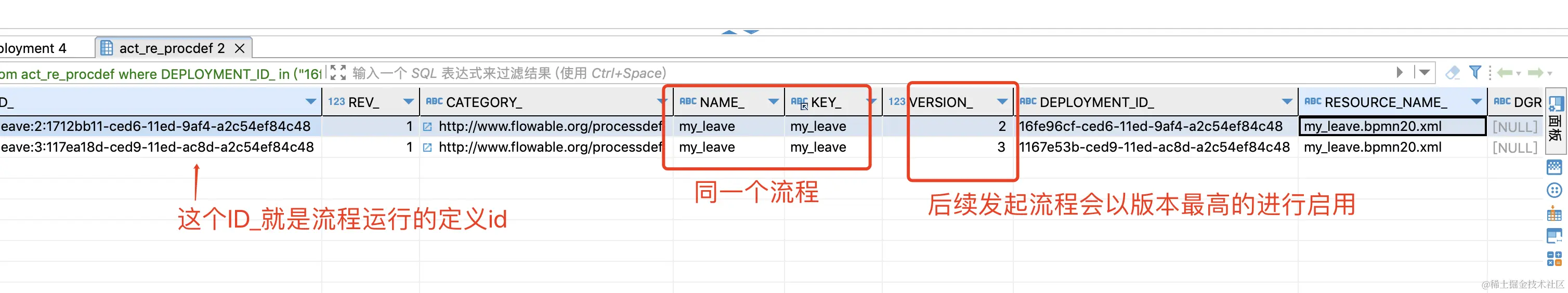

问:如果一个流程进行修改。但名称和id不变。如何保证正在进行的流程不受影响? 答: act_re_procdef 主要是这张表通过版本号进行控制。
