什么是GPU

提到GPU加速器，我们会想起很多术语，比如 GPU Accelerated Compositing，再比如 hardware-accelerated Compositing，这些都是一个意思。为什么要做GPU加速呢，因为它在图像渲染方面的表现优于CPU，而且GPU可以和CPU共同工作，极大的提升渲染性能。那么GPU(Graphic Processing Unit)是什么呢？ GPU即图形处理器，又称显示核心、视觉处理器、显示芯片，是一种专门在个人电脑、工作站、游戏机和一些移动设备（如平板电脑、智能手机等）上进行图像运算工作的微处理器。GPU最大的优势在于它高性能，低成本，可以短时间内完成大量的图像处理任务，远超CPU，而且不会影响CPU的性能。那么GPU的工作内容都包含哪些呢？

顶点处理：根据顶点数据描绘3D图形骨架，这一步主要由Vertax Shader（定点着色器）完成
光栅化计算：显示器显示的图像是由像素组成的，将矢量图形（点和线）转化成像素的操作称为光栅化，比如一条斜线，被转化为阶梯状的连续像素，统一通过调用Skia图形库提供的绘图接口完成
纹理贴图：对应第一步的操作，第一步结束后，会对每一块多边形进行贴图(纹理映射 texture mapping)，有TMU(Texture Mapping Unit)完成
像素处理：这个阶段发生于第二步之后，确认每个像素的最终属性，由Pixel Shader（像素着色器）完成
最终输出：由ROP（光栅化引擎）完成，一帧渲染完毕后，被送到显存帧缓冲区

浏览器渲染原理

RenderObject到 RenderLayer

在之前的文章中提到过，浏览器的加载渲染过程，但只提到了生成渲染树，在DOM中，每一个可视的Node都会对应一个RenderObject或者LayoutObject，组成RenderTree。每一个RenderObject都会对应一个RenderLayer或者PaintLayer，或者对应其祖先RenderObject的RenderLayer。一般来说，有相同坐标空间的RenderObject，拥有相同的RenderLayer，RenderLayer最初是为了实现层叠上下文(stacking context)，保证绘制的顺序和透明度，因此满足层叠上下文条件，就会生成一个新的RenderLayer。总结生成RenderLayer的条件：

NormalPaintLayer

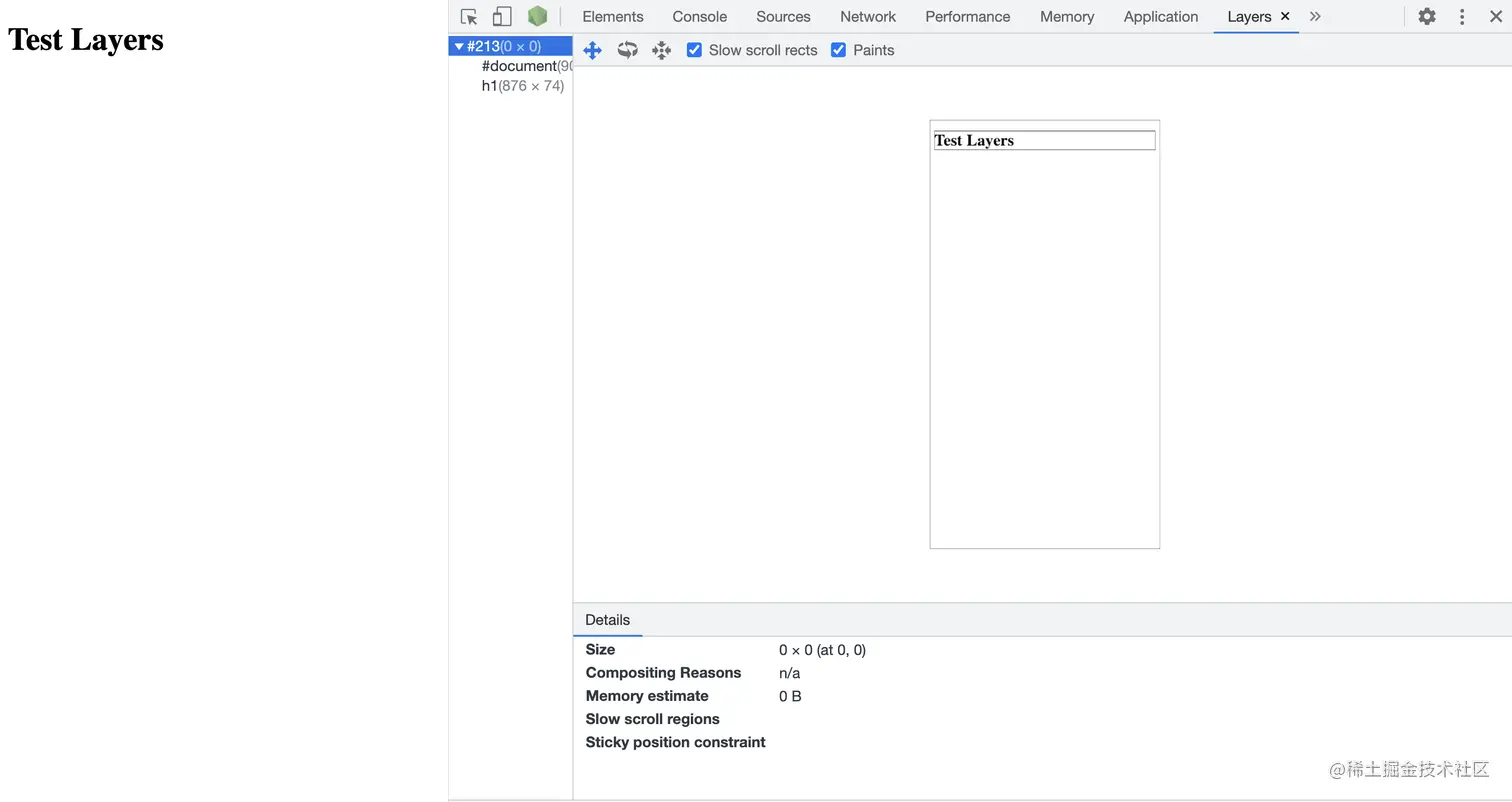

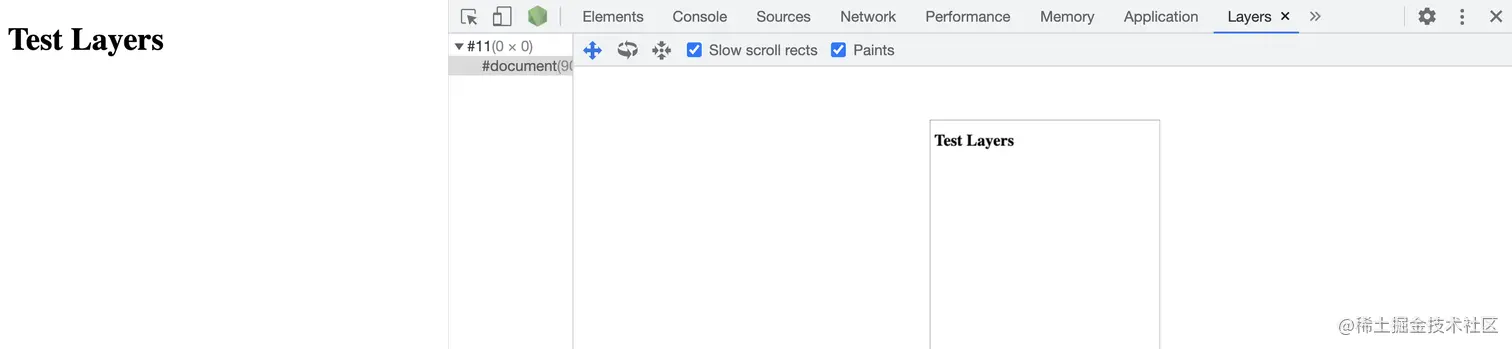

根节点
有明确的css位置属性，比如 relative absolute transform
透明的
有css filter属性
有css mask属性
有css reflection属性
有 CSS mix-blend-mode 属性（不为 normal）
有 CSS transform 属性（不为 none）
backface-visibility 属性为 hidden
有 CSS column-count 属性（不为 auto）或者有 CSS column-width 属性（不为 auto）
当前有对于 opacity、transform、fliter、backdrop-filter 应用动画

OverflowClipPaintLayer

overflow不为visible

NoPaintLayer

不需要 paint 的 PaintLayer，比如一个没有视觉属性（背景、颜色、阴影等）的空 div。

满足上述条件的RenderObject有独立的RenderLayer，其余的和其第一个拥有RenderLayer的祖先RenderObject共享。

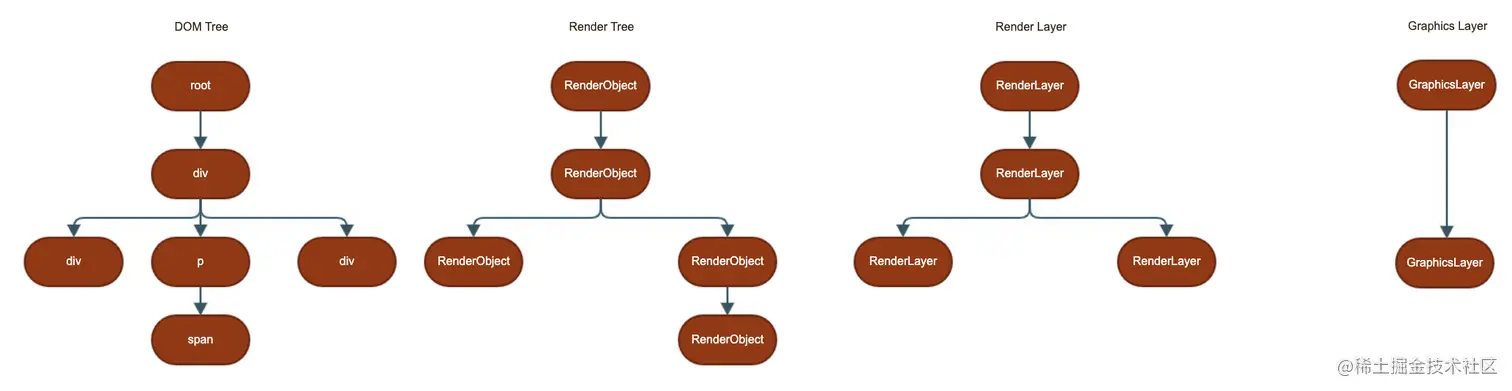

RenderLayers 也形成一个树层次结构。根节点是对应于页面中根元素的 RenderLayer，每个节点的后代都是视觉上包含在父层中的层。每个 RenderLayer 的子级都保存在两个按升序排序的列表中，negZOrderList 包含具有负 z 索引的子层（因此层低于当前层），posZOrderList 包含具有正 z 索引的子层（当前层之上的层）。

RenderLayer 到 GraphicsLayer

某些RenderLayer被认为是合成层(compositin layers, layers with their own backing surfaces)，被认为是合成层的渲染层拥有独立的GraphicsLayer，其余的则和其第一个拥有 GraphicsLayer 父层共用一个，这类似于 RenderObject 与 RenderLayers 的关系。之所以不是每个渲染层都是合成层，主要还是为了性能。

那么渲染层在哪些情况会被认为是合成层呢？首先得是SelfPaintLayer（约等于NormalPaintLayer）

直接原因

css backface-visibility: hidden

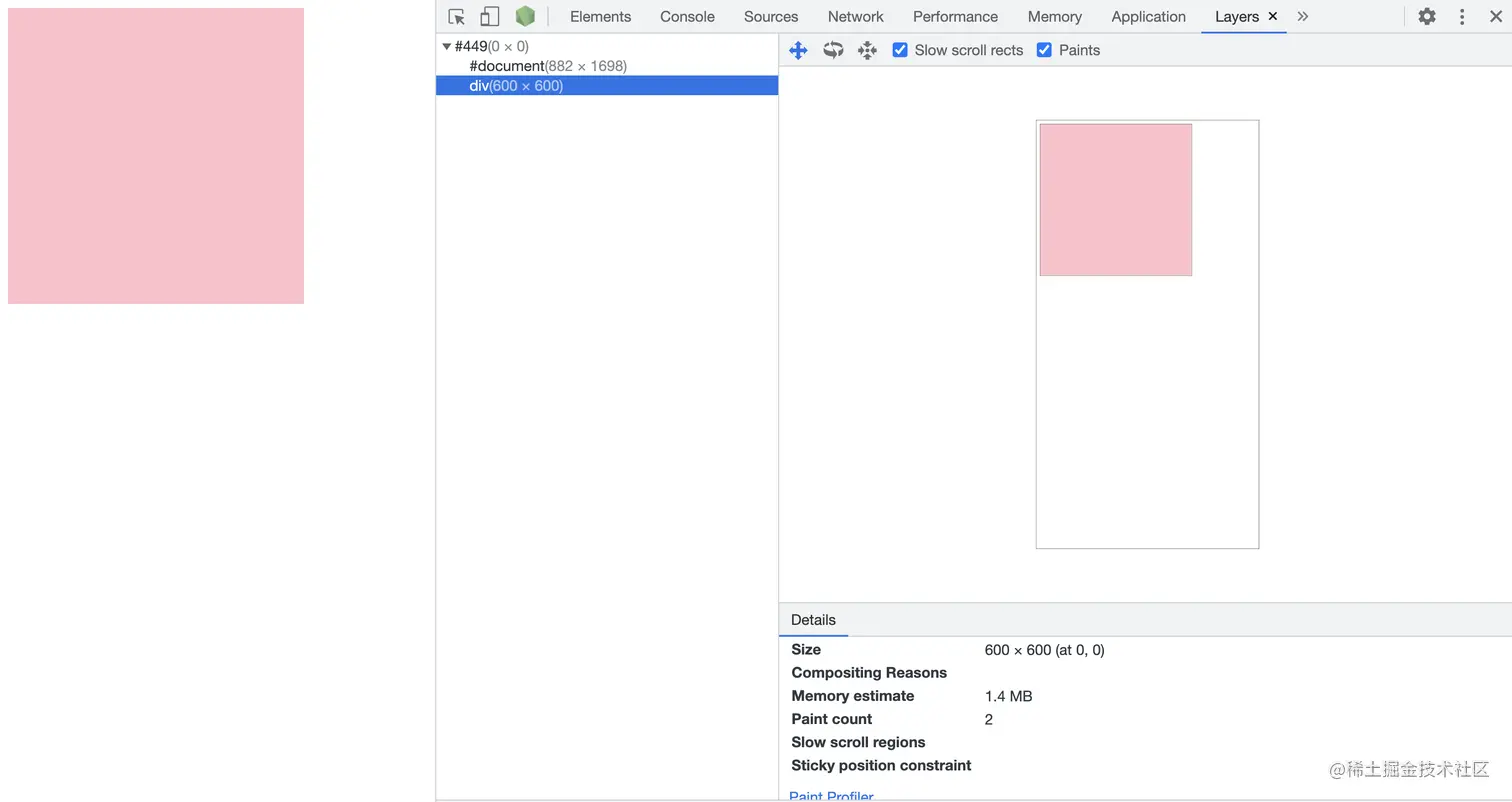

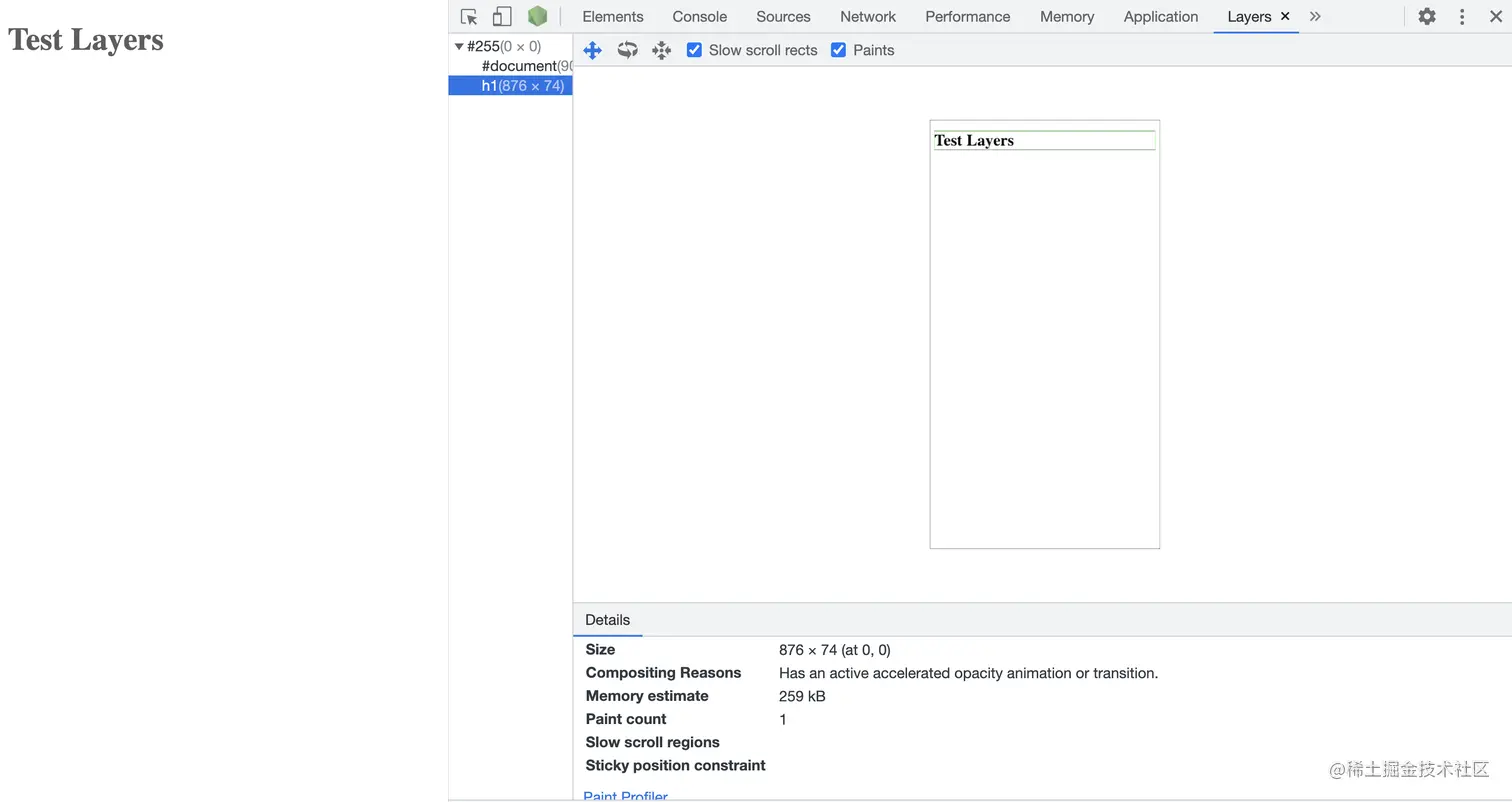

2. 对 opacity、transform、fliter、backdropfilter 应用了 animation 或者 transition（需要是 active 的 animation 或者 transition，当 animation 或者 transition 效果未开始或结束后，提升合成层也会失效）

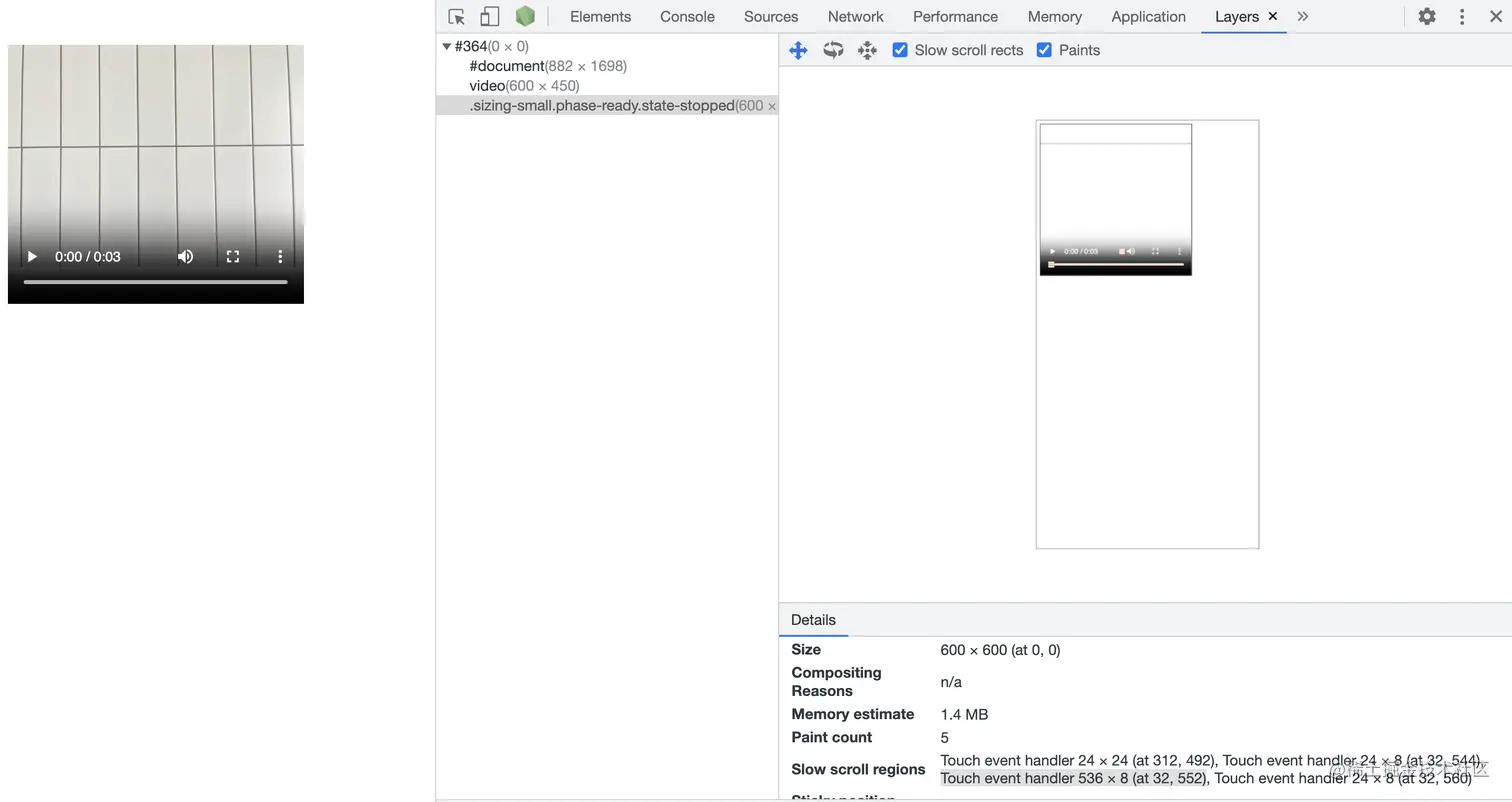

3. video

4. 覆盖在video上的视频控制栏

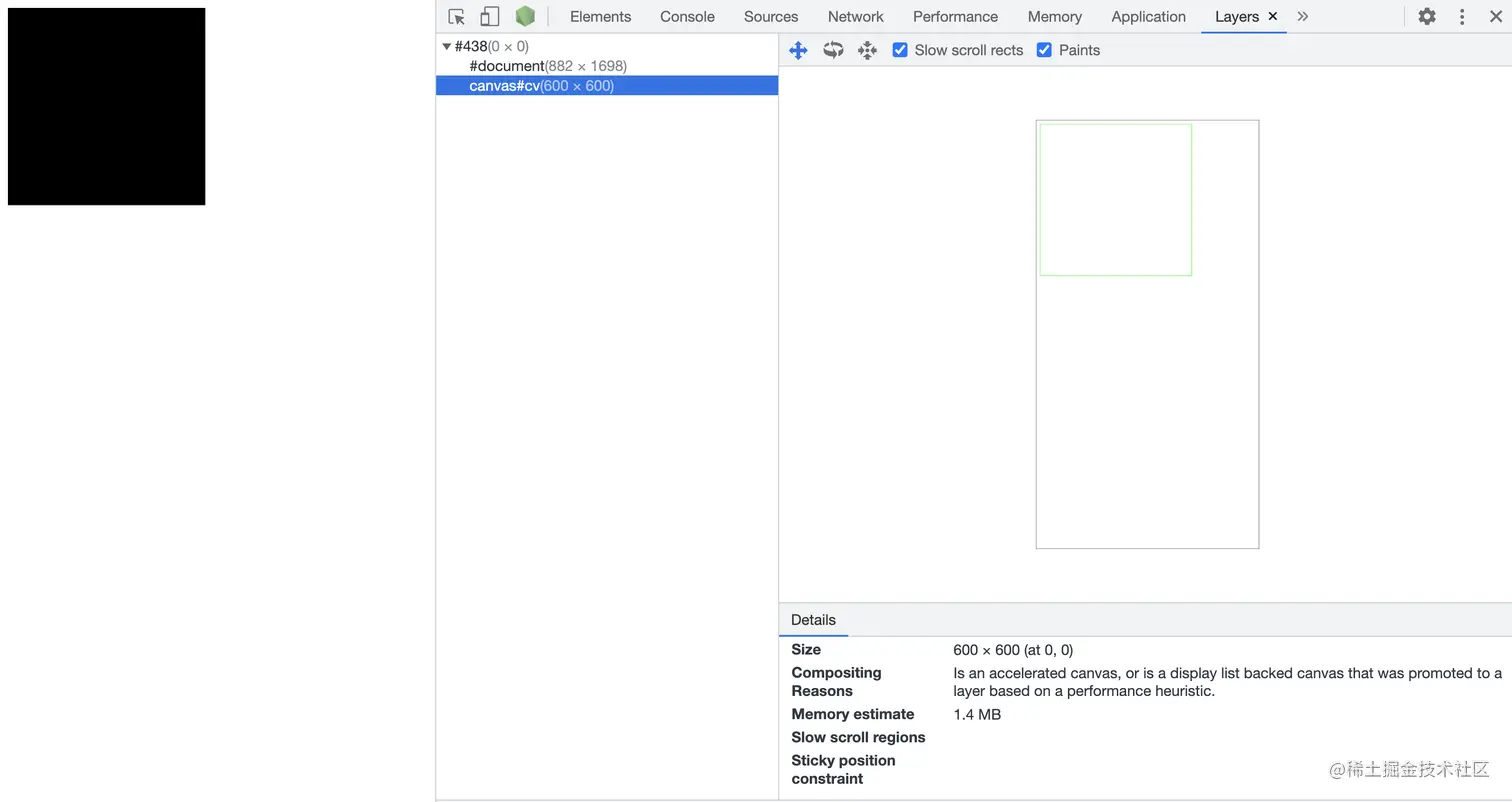

5. 3D 或者硬件加速的 2D Canvas 元素

6. 在 DPI 较高的屏幕上，fix 定位的元素会自动地被提升到合成层中

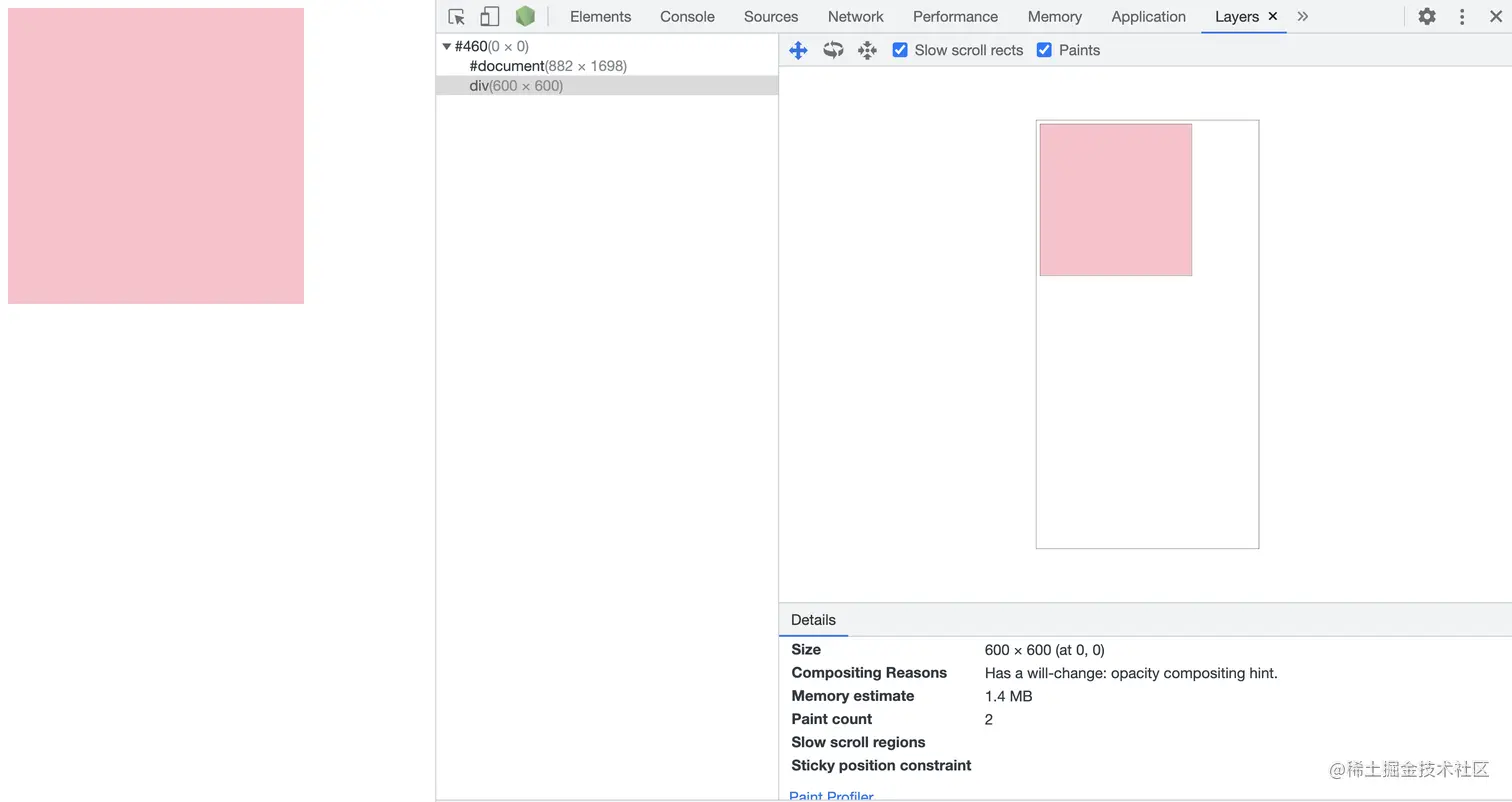

7. will-change 设置为 opacity、transform、top、left、bottom、right（其中 top、left 等需要设置明确的定位属性，如 relative 等

后代元素原因

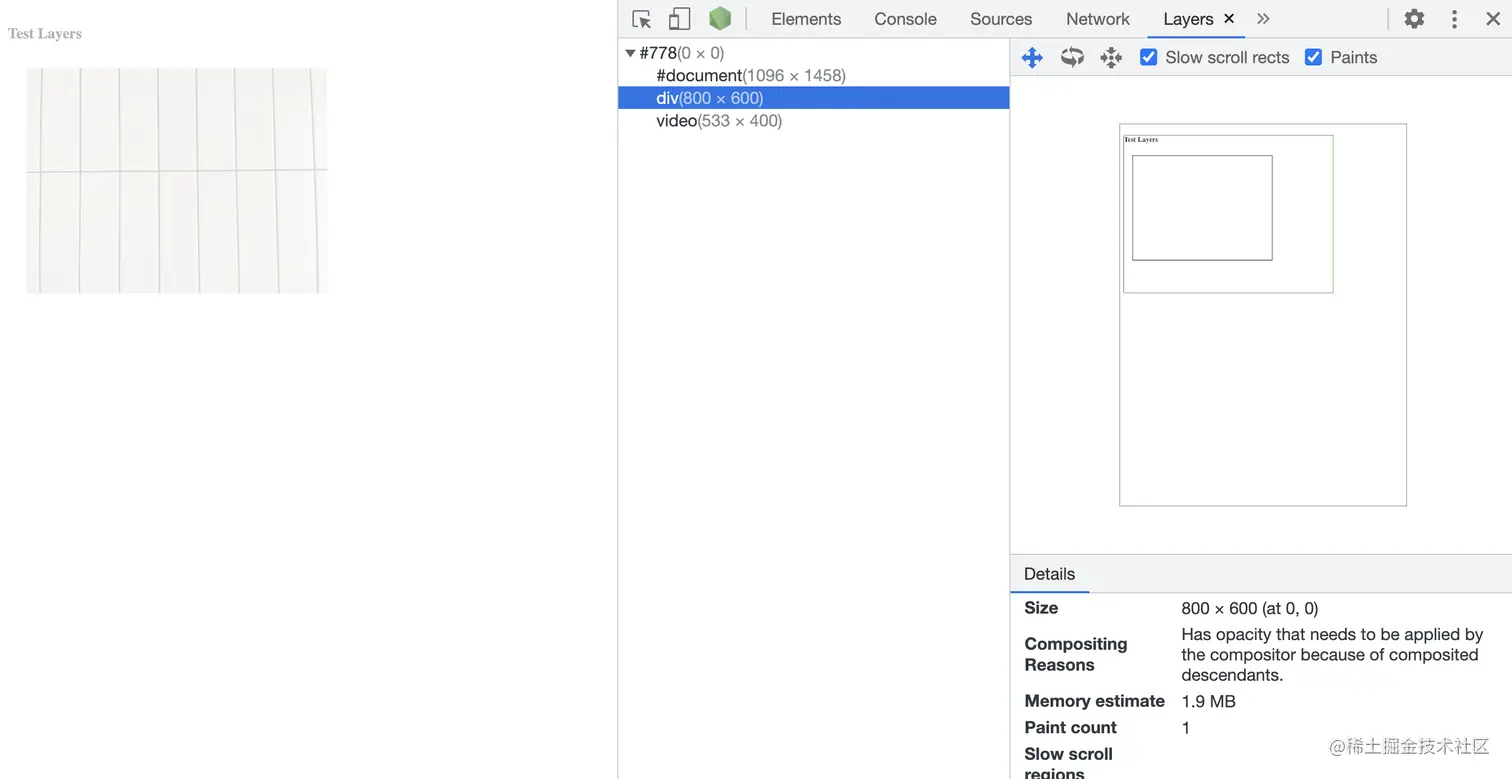

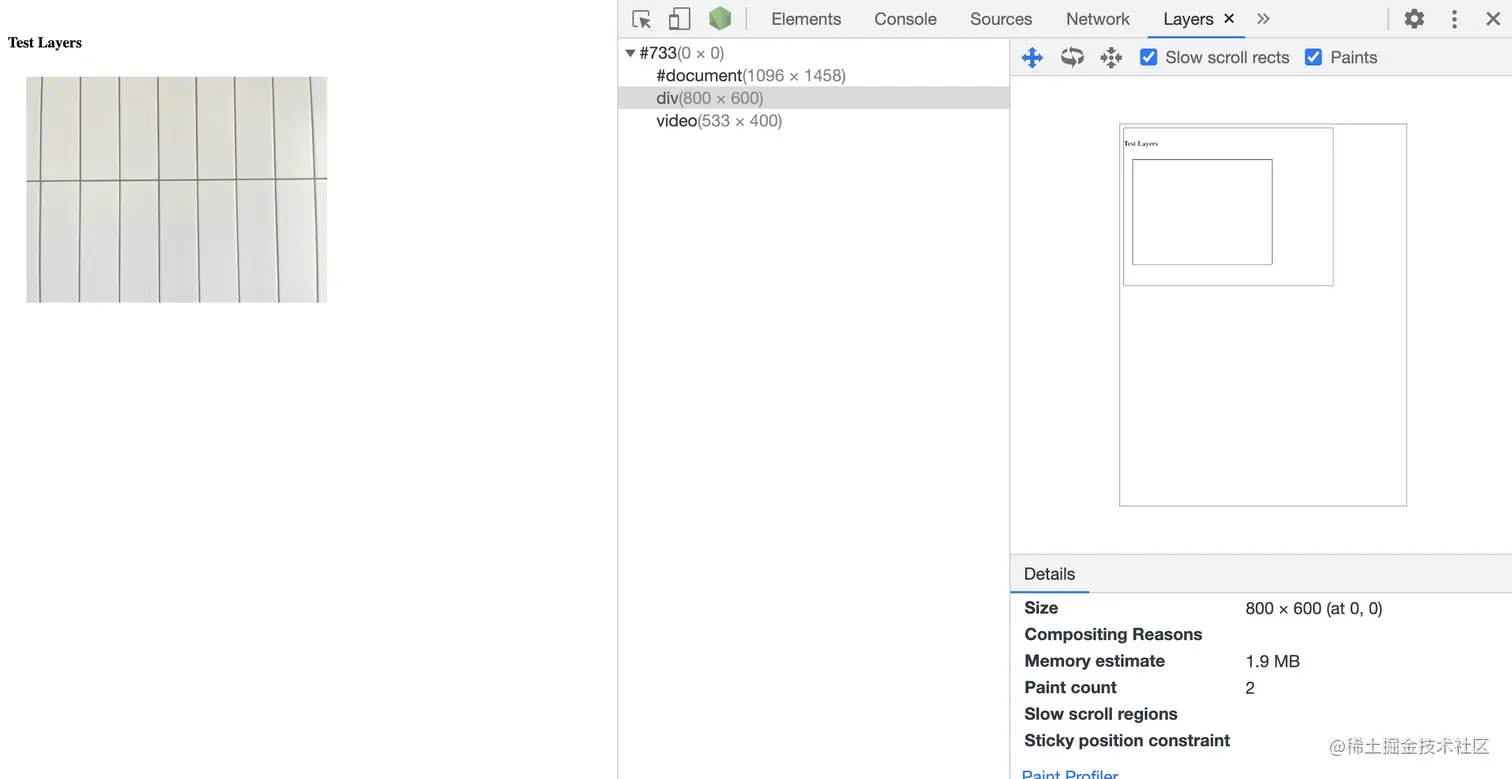

有合成层后代同时本身有 transform、opactiy（小于 1）、mask、fliter、reflection 属性

3. 有合成层后代同时本身fixed定位

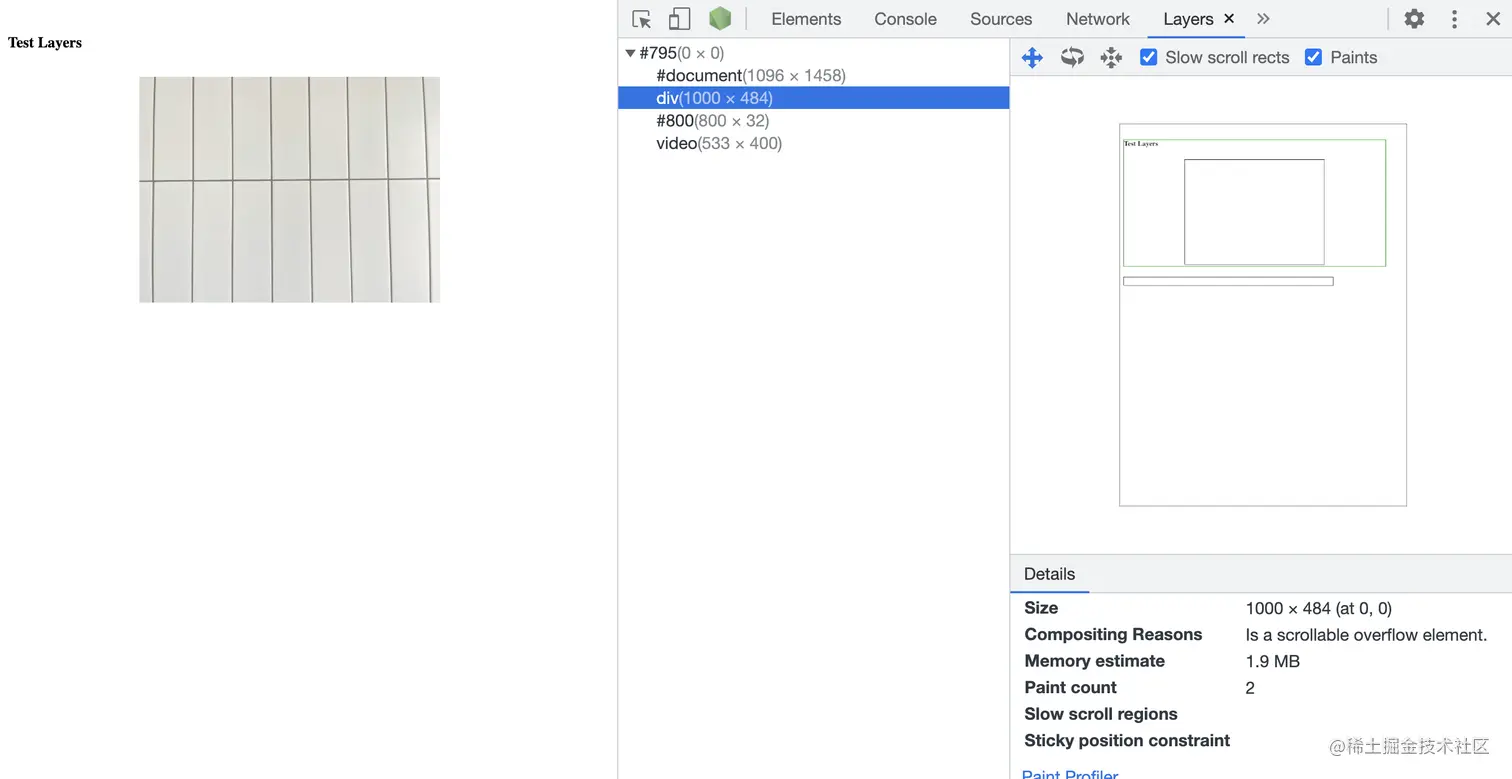

4. 有合成层后代同时本身overflow不为visible

5. 有 3D transfrom 的合成层后代同时本身有 preserves-3d、perspective 属性

overlap重叠

如果自身本来不具备成为合成层的条件，但却与合成层重叠，此时为了保证层叠顺序正确，某些情况下，该渲染层会被提升为合成层。举个简单的例子，但具体情况要复杂的多，这里不做详细的描述。用官方原话来说：

Layer has a sibling with a lower z-index which has a compositing layer (in other words the layer overlaps a composited layer and should be rendered on top of it) 即兄弟元素中存在叠放顺序较低的合成层

  <body>
    <div style="position: absolute; top: -100px; left: 100px; animation: fadeIn 100s;width: 400px; height:300px; background-color: pink;"></div>
    <div style="position: absolute; width: 400px; height:300px; background-color: aquamarine; z-index: 999;"></div>
  </body>

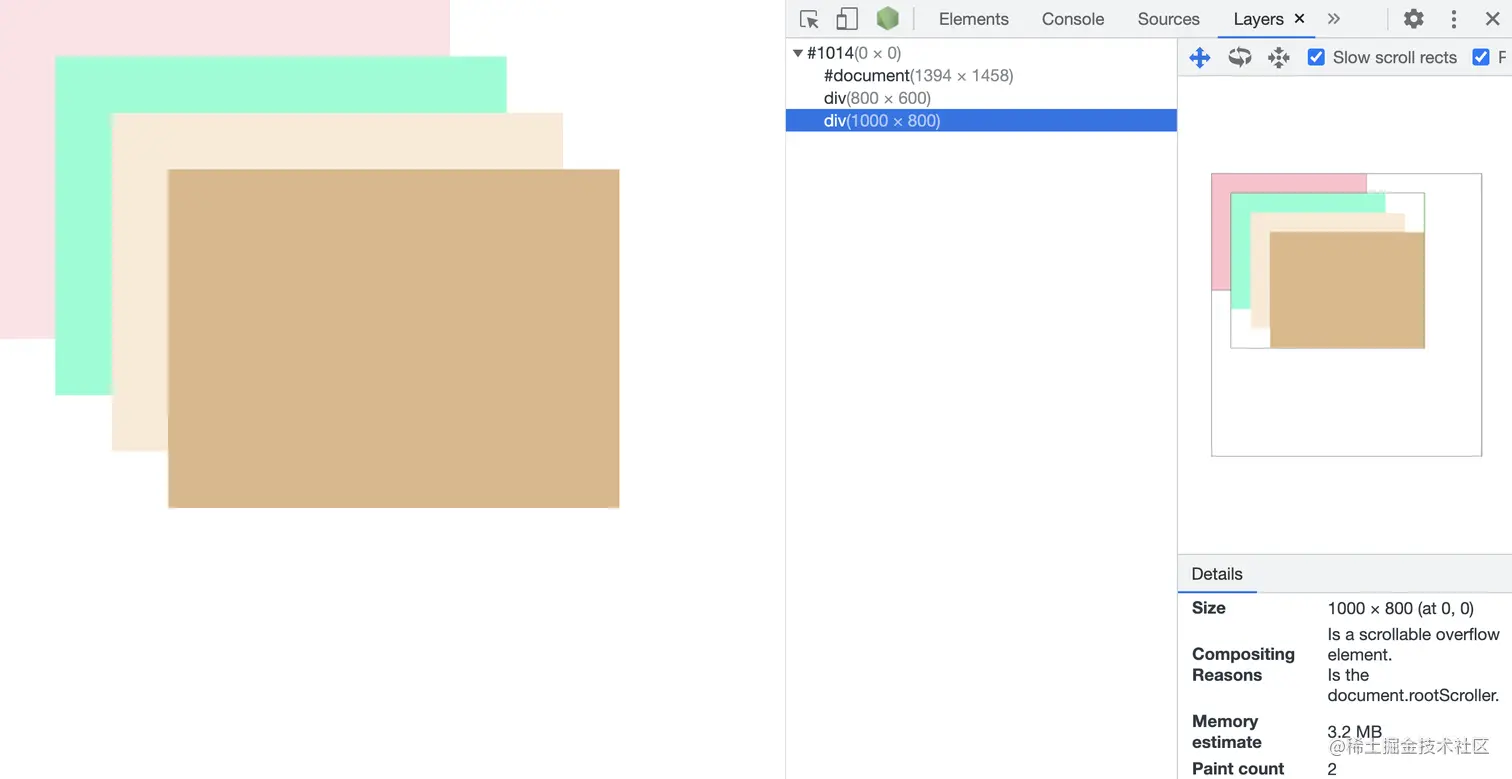

层压缩

Layer Squashing，为什么会有这一步，由于上面提到的各种各样的原因，生成合成层的原因有很多，尤其是层重叠，随随便便就能产生很多合成层，这非常耗费性能，有一种情况下是可以压缩合成层的，就是比如有多个兄弟渲染层因为层叠顺序较高被提升为合成层时，这几个兄弟层可以压缩为一个层。
