前言

网上时常流传着一句话：如果百度还有什么良心产品，那就是ECharts了。当然3月16日发布的文心一言还是值得期待一下的。

功能强大，开源且免费，不得不说Echarts确实是个好产品，这么好的东西放着不学那就有点可惜了，加之目前现在市面上很多的前端岗位JD都要求掌握ECharts，如果你不卷，就要被别人卷被市场卷，所以开卷吧！


这个系列的第一篇已经发布，有兴趣的铁汁可以看看： 一起学可视化：基础入门（canvas，svg）

ECharts是一个使用 JavaScript 实现的开源可视化库，可以流畅的运行在 PC 和移动设备上，兼容当前绝大部分浏览器（IE9/10/11，Chrome，Firefox，Safari等），底层依赖矢量图形库 ZRender，提供直观，交互丰富，可高度个性化定制的数据可视化图表。它也是目前国内使用最为广泛的图表开源库。本篇我们将从一个基础入门案例开始系统学习ECharts，过程中我会通过多个案例带大家一起学习ECharts的基础使用和在官网查找对应的文档和配置。

⭐注意：为了快速入门，很多语言表达我都写在代码里，所以一定要看码上掘金里面的代码

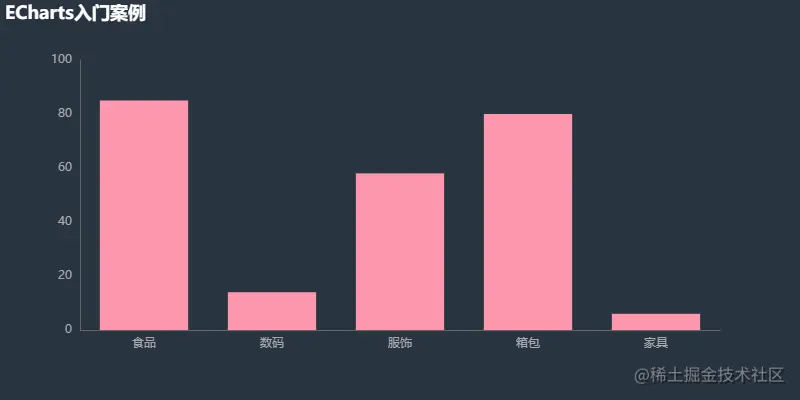

1. 入门案例

要使用ECharts需要先引入ECharts，大家可以在官网选择一种引入方式，我这里选择的是cdn的方式。ok，我们看代码：

接下来，我们将对以上代码做一些修改以进一步学习。

2. 自定义主题

官方只提供了light和dark两种内置主题，其他 自定义主题可以在官网配置后下载使用。有js和json两种导出格式，这里选用的是js方式。

使用方法：

  1. 导入主题配置后，找到主题配置的echarts.registerTheme('chalk')的第一参数就是我们的主题名称。
  2. echarts.init(chartDom, 'chalk'); init方法的第二个参数是设置主题，将第一步的主题名称放入即可。
const chart = echarts.init(chartDom,'chalk');


3. 系列

在 echarts 里，系列（series）是指：一组数值以及他们映射成的图。一个 系列 包含的要素至少有：一组数值（series.data）、图表类型（series.type）、以及其他的关于这些数据如何映射成图的参数。我们在上面案例的基础上加上饼图和折线图两个系列。

const chartDom = document.getElementById('chart');
const chart = echarts.init(chartDom);
+ const data_pie = [{
+    name: '安卓',
+    value: 50
+  },
+  {
+    name: 'ios',
+    value: 50
+  },
+  {
+    name: '小程序',
+    value: 50
+  },
+  {
+    name: '直播间',
+    value: 50
+  },
+  {
+    name: 'web',
+    value: 50
+  },
+ ]
+ const data_line = [99, 78, 130, 89, 65]
+ const data_bar = [90, 88, 45, 98, 77]

chart.setOption({
  title: {
    text: 'ECharts 多系列案例',
    subtext: '每天进步一点点'
  },
  //x轴
  xAxis: {
    data: ['食品', '数码', '服饰', '箱包', '家具']
  },
  // y轴
  yAxis: {},
  grid: {
    top: 100,
    left: '10%',
    right: '10%',
    bottom: 100
  },
- series: {
-         type: 'bar', // 图表类型
-         data: genDataArr()
-       }
+  series: [{
+      name: '饼图',
+      type: 'pie',
+      center: ['65%', 80], // 圆心坐标，支持数值和百分比
+      radius: 35, // 半径
+      data: data_pie
+    },
+    {
+      name: '折线图',
+      type: 'line',
+      data: data_line
+
+    }, {
+      name: '柱状图',
+      type: 'bar',
+      data: data_bar
+
+    }
+  ]
});

这样就完成了在同一坐标系里面显示不同的图表，看一下完整demo：

4. dataset

数据集（dataset）是专门用来管理数据的组件。虽然每个系列都可以在 series.data 中设置数据，但是从 ECharts4 支持数据集开始，更推荐使用数据集来管理数据。数据集（dataset）组件用于单独的数据集声明，从而数据可以单独管理，被多个组件复用，并且可以自由指定数据到视觉的映射。这一特性能将逻辑和数据分离，带来更好的复用，并易于理解。

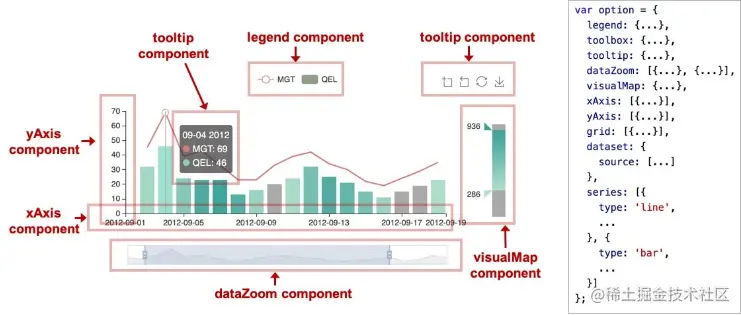

系列 上面的图表示的是如何将dataset的数据映射到坐标系中，通常可以使用 series.encode 来做映射，现在我们将上面例子的数据从series.data移到用dataset：

const chartDom = document.getElementById('chart');
const chart = echarts.init(chartDom);
- const data_pie = [{
-    name: '安卓',
-    value: 50
-  },
-  {
-    name: 'ios',
-    value: 50
-  },
-  {
-    name: '小程序',
-    value: 50
-  },
-  {
-    name: '直播间',
-    value: 50
-  },
-  {
-    name: 'web',
-    value: 50
-  },
- ]
- const data_line = [99, 78, 130, 89, 65]
- const data_bar = [90, 88, 45, 98, 77]

chart.setOption({
+ dataset: {
+         source: [
+           ['食品', 99, 90, '安卓', 50],
+           ['数码', 78, 88, 'ios', 50],
+           ['服饰', 130, 45, '小程序', 50],
+           ['箱包', 89, 98, '直播间', 50],
+           ['家具', 65, 77, 'web': 50],
+
+         ]
+       },
  title: {
    text: 'ECharts 多系列案例',
    subtext: '每天进步一点点'
  },
  //x轴
  xAxis: {
    data: ['食品', '数码', '服饰', '箱包', '家具']
  },
  // y轴
  yAxis: {},
  grid: {
    top: 100,
    left: '10%',
    right: '10%',
    bottom: 100
  },
  series: [{
      name: '饼图',
      type: 'pie',
      center: ['65%', 80], // 圆心坐标，支持数值和百分比
      radius: 35, // 半径
-     data: data_pie
+     encode:{itemName: 3, value: 4}
    },
    {
      name: '折线图',
      type: 'line',
-     data: data_line
+     encode:{x: 0, y: 1}

    }, {
      name: '柱状图',
      type: 'bar',
-     data: data_bar
+     encode:{x: 0, y: 2}

    }
  ]
});

5. 组件

ECharts 中除了绘图之外其他部分，都可抽象为 「组件」。例如，ECharts 中至少有这些组件：xAxis（直角坐标系 X 轴）、yAxis（直角坐标系 Y 轴）、grid（直角坐标系底板）、angleAxis（极坐标系角度轴）等等。


5.1 图例

图例是图表中对内容区元素的注释、用不同形状、颜色、文字等来标示不同数据列，通过点击对应数据列的标记，可以显示或隐藏该数据列。图例用legend对象来设置，并和series.name绑定。

// 图例
legend: {
        data: [{
          name: '来源',
          icon: 'circle',
          textStyle: {
            color: 'red'
          }
        }, '折线图', '柱状图'],
        left: 300,
      },

5.2 工具栏

内置有导出图片，数据视图，动态类型切换，数据区域缩放，重置五个工具。


// 工具栏
      toolbox: {
        feature: {
          saveAsImage: {},
          dataZoom: {
            yAxisIndex: false // 默认是0
          },
          restore: {}
        }
      },

5.3 区域缩放

dataZoom 组件 用于区域缩放，从而能自由关注细节的数据信息，或者概览数据整体，或者去除离群点的影响。

 // 区域缩放
      dataZoom: [{
        show: true,
        start: 0, // 起始位置
        end: 50 // 结束位置
      }],

5.4 提示框

直接查看文档-->tooltip

// 提示框
      tooltip: {
      show: true
      },

5.5 定位

ECharts大多数组件都提供了定位属性，我们可以采用类似 CSS absolute 的定位属性来控制组件的位置--->grid

// 定位
   grid: {
      top: 150,
      left: '10%',
      right: '10%',
      bottom: 150
  },

ok，我们综合看一下

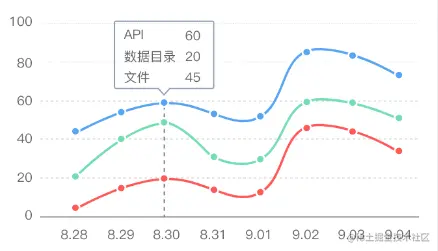

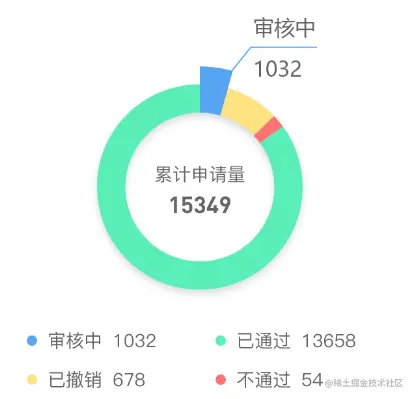

但是，在实际的项目中，UI给的设计图往往定制性很强，这就需要我们充分了解echarts中组件的属性设置，比如下图：



如上两图，不难看出第一张是由一个饼图变化而来的一个圆环，颜色是自定义的，中间有数量的显示，环还有一点点阴影；第二张的折线图与默认的相比变得平滑了，线上的圆点和图例的圆点都是实心的。现在我们就在上个例子的基础上做一些样式的定制改变：

  • 将饼图变为圆环并加上阴影，中间显示累加数量
  • 将折线图和其图例的空心圆点变为实心，折线平滑过渡

6. 坐标系

一个坐标系，可能由多个组件协作而成。比如直角坐标系中，包括有 xAxis（直角坐标系 X 轴）、yAxis（直角坐标系 Y 轴）、grid（直角坐标系底板）三种组件。xAxis、yAxis 被 grid 自动引用并组织起来，共同工作。

ECharts 中至少支持这些坐标系：直角坐标系、极坐标系、地理坐标系（GEO）、单轴坐标系、日历坐标系 等。line（折线图）、bar（柱状图）、scatter（散点图）、heatmap（热力图）等等，需要运行在 “坐标系” 上，坐标系用于布局这些图，以及显示数据的刻度等等。其他一些系列，例如 pie（饼图）、tree（树图）等等，并不依赖坐标系，能独立存在。还有一些图，例如 graph（关系图）等，既能独立存在，也能布局在坐标系中，依据用户的设定而来。

6.1 案例：双坐标系

看下图，两个 yAxis，共享了一个 xAxis。两个 series，也共享了这个 xAxis，但是分别使用不同的 yAxis，使用 yAxisIndex 来指定它自己使用的是哪个 yAxis： image.png

接下来我们自己动手敲一敲：

6.2 案例：多坐标系

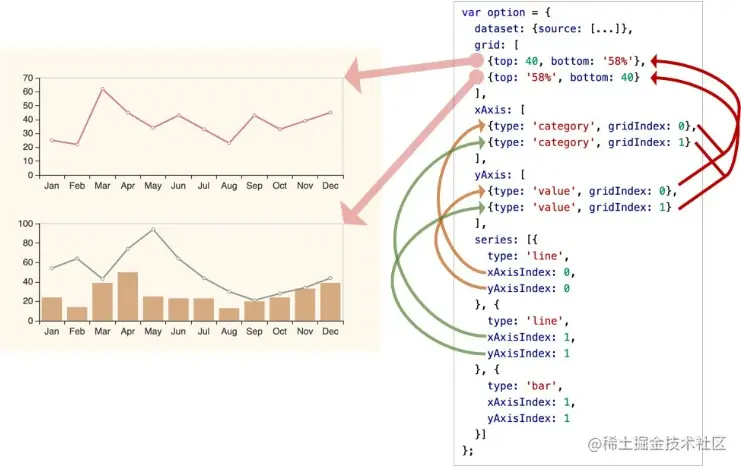

再来看下图，一个 ECharts 实例中，有多个 grid，每个 grid 分别有 xAxis、yAxis，他们使用 xAxisIndex、yAxisIndex、gridIndex 来指定引用关系：


我们在刚刚的双坐标系案例的基础上再添加一个xAxis和一个yAxis，创建两个grid来区分两个坐标系

ECharts基础就暂时介绍到这了，本文只做了开发中常用的概念和组件介绍，后面我们会通过实战项目进行一个拔高的训练，see you~
