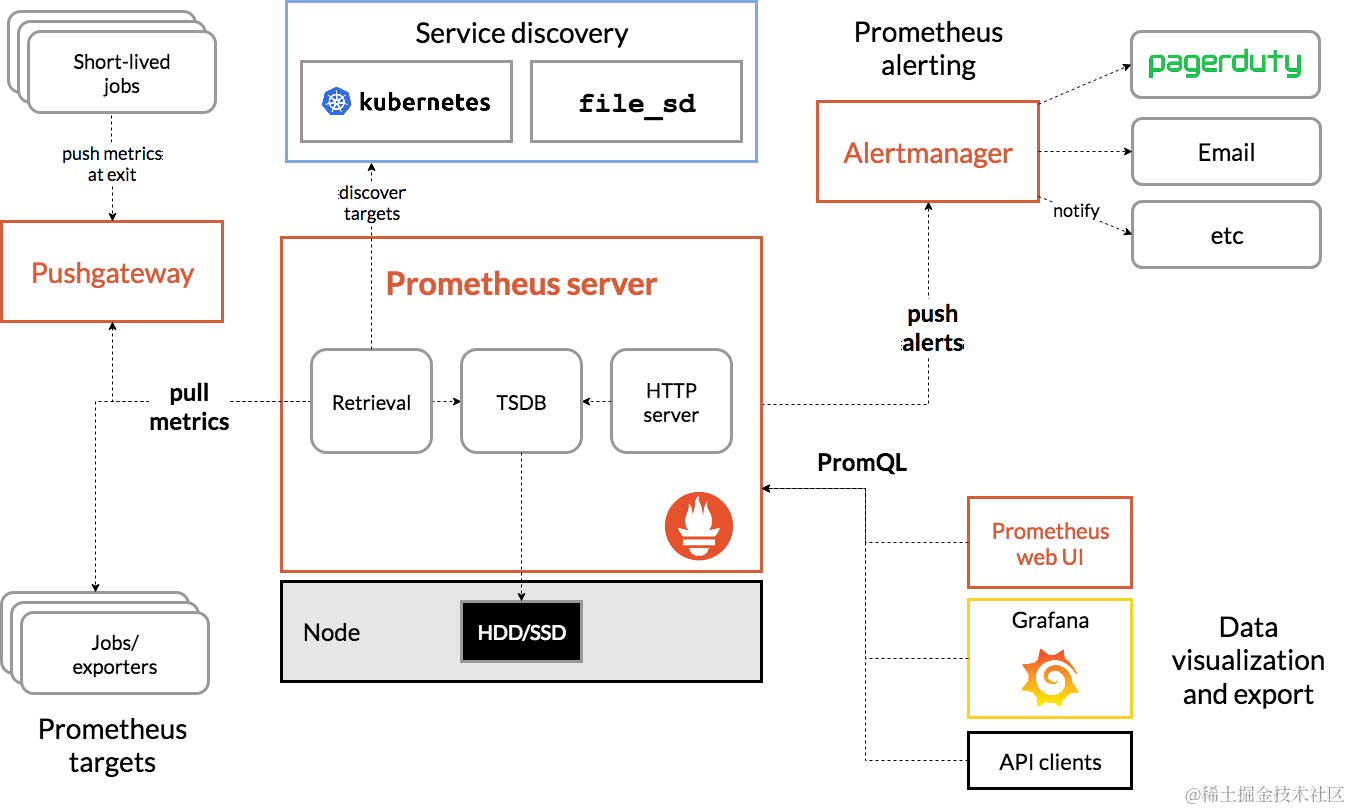

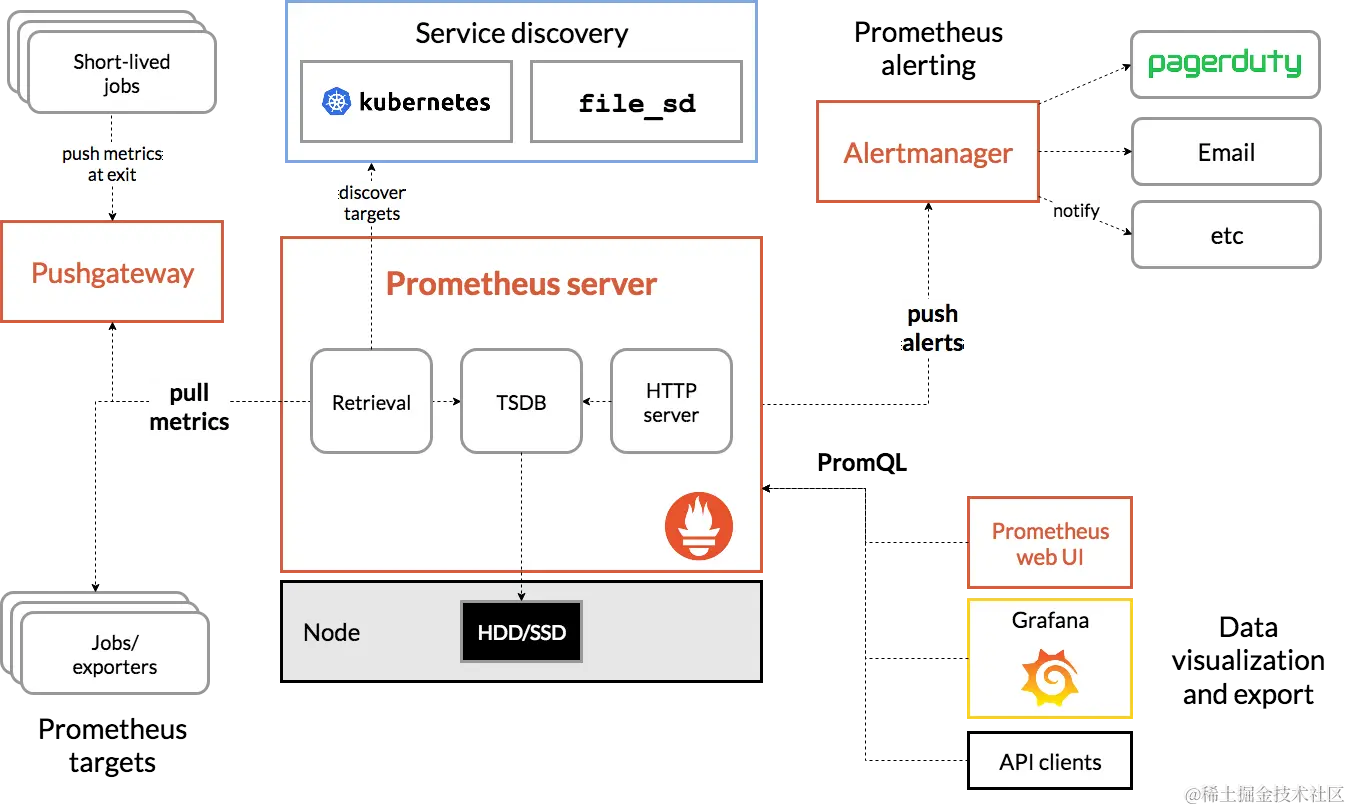

Prometheus Server

负责实现对监控数据的获取，存储以及查询。 可以通过静态配置管理监控目标，也可以配合使用Service Discovery的方式动态管理监控目标，并从这些监控目标中获取数据。Prometheus Server本身就是一个时序数据库，将采集到的监控数据按照时间序列的方式存储在本地磁盘当中。最后Prometheus Server对外提供了自定义的PromQL语言，实现对数据的查询以及分析。 Prometheus Server的联邦集群能力可以使其从其他的Prometheus Server实例中获取数据，因此在大规模监控的情况下，可以通过联邦集群以及功能分区的方式对Prometheus Server进行扩展。

Exporters

Exporter将监控数据采集的端点通过HTTP服务的形式暴露给Prometheus Server，Prometheus Server通过访问该Exporter提供的Endpoint端点，即可获取到需要采集的监控数据。

  • 直接采集：这一类Exporter直接内置了对Prometheus监控的支持，比如cAdvisor，Kubernetes，Etcd，Gokit等，都直接内置了用于向Prometheus暴露监控数据的端点。

  • 间接采集：间接采集，原有监控目标并不直接支持Prometheus，因此我们需要通过Prometheus提供的Client Library编写该监控目标的监控采集程序。例如： Mysql Exporter，JMX Exporter，Consul Exporter等。

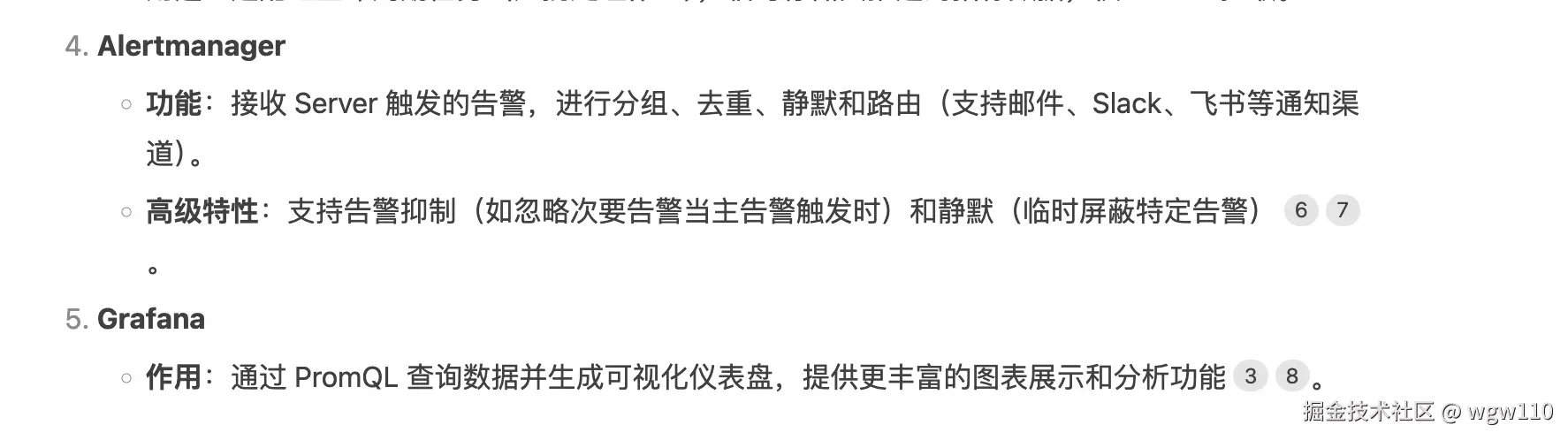

AlertManager

Prometheus Server中支持基于PromQL创建告警规则，如果满足PromQL定义的规则，则会产生一条告警,告警的后续处理流程则由AlertManager进行管理

PushGateway

由于Prometheus数据采集基于Pull模型进行设计，因此在网络环境的配置上必须要让Prometheus Server能够直接与Exporter进行通信。 当这种网络需求无法直接满足时，就可以利用PushGateway来进行中转。可以通过PushGateway将内部网络的监控数据主动Push到Gateway当中。而Prometheus Server则可以采用同样Pull的方式从PushGateway中获取到监控数据。

时间序列

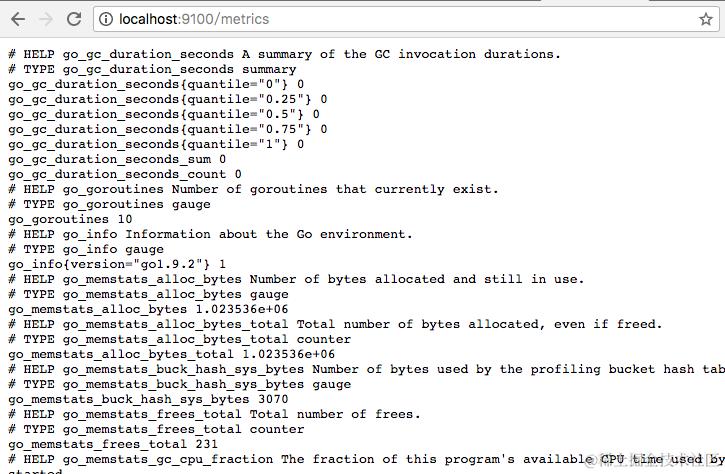

Prometheus可以采集到当前主机所有监控指标的样本数据。例如：

# TYPE node_cpu counter
node_cpu{cpu="cpu0",mode="idle"} 362812.7890625
# HELP node_load1 1m load average.
# TYPE node_load1 gauge
node_load1 3.0703125

#开头的是对下面指标的注释，用来说明指标的类型以及指标的意义 非#开头的即是采集的真正的指标数据

指标采集格式
<metric name>{<label name>=<label value>, ...}

指标的名称(metric name)可以反映被监控样本的含义，由ASCII字符、数字、下划线以及冒号组成并必须符合正则表达式[a-zA-Z_:][a-zA-Z0-9_:]*

标签(label)反映了当前样本的特征维度，通过这些维度Prometheus可以对样本数据进行过滤，聚合等。标签的名称只能由ASCII字符、数字以及下划线组成并满足正则表达式[a-zA-Z_][a-zA-Z0-9_]*。

样本数据

Prometheus会将所有采集到的样本数据以时间序列（time-series）的方式保存在内存数据库中，并且定时保存到硬盘上。time-series是按照时间戳和值的序列顺序存放的

  ^
  │   . . . . . . . . . . . . . . . . .   . .   node_cpu{cpu="cpu0",mode="idle"}
  │     . . . . . . . . . . . . . . . . . . .   node_cpu{cpu="cpu0",mode="system"}
  │     . . . . . . . . . .   . . . . . . . .   node_load1{}
  │     . . . . . . . . . . . . . . . .   . .
  v
    <------------------ 时间 ---------------->

在time-series中的每一个点称为一个样本（sample），样本由以下三部分组成：

  • 指标(metric)：metric name和描述当前样本特征的labelsets;
  • 时间戳(timestamp)：一个精确到毫秒的时间戳;
  • 样本值(value)： 一个float64的浮点型数据表示当前样本的值。
<--------------- metric ---------------------><-timestamp -><-value->
http_request_total{status="200", method="GET"}@1434417560938 => 94355
http_request_total{status="200", method="GET"}@1434417561287 => 94334

指标类型

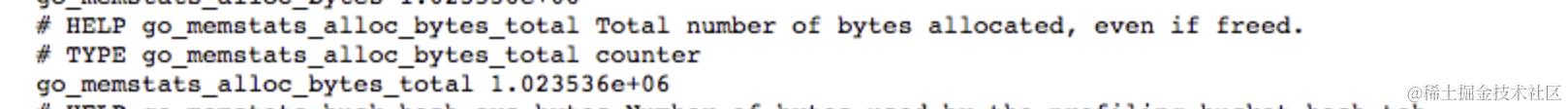

Counter：只增不减的计数器

比如统计cpu使用时长，接口调用次数等场景

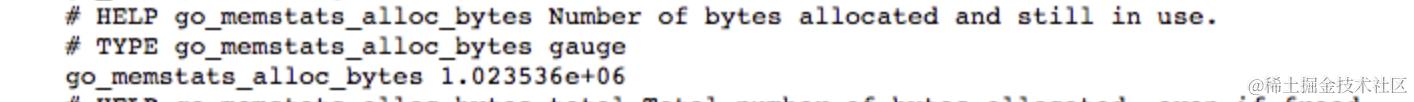

Gauge：可增可减的仪表盘

比如统计内存大小，线程池中活跃线程数等场景

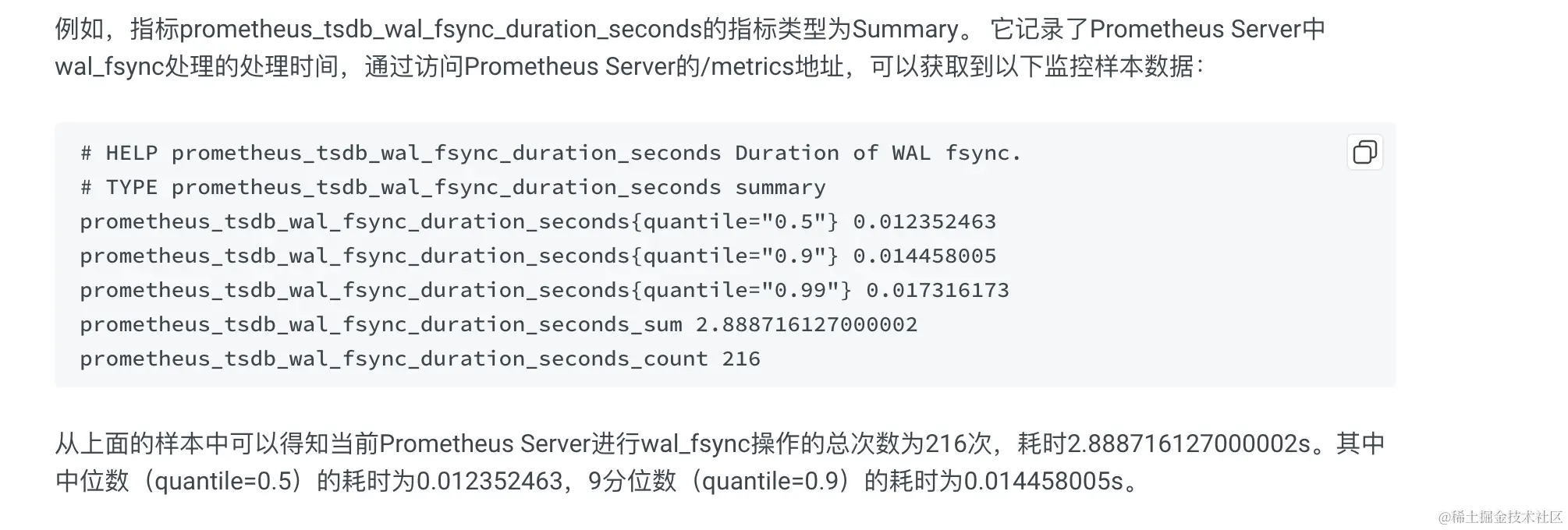

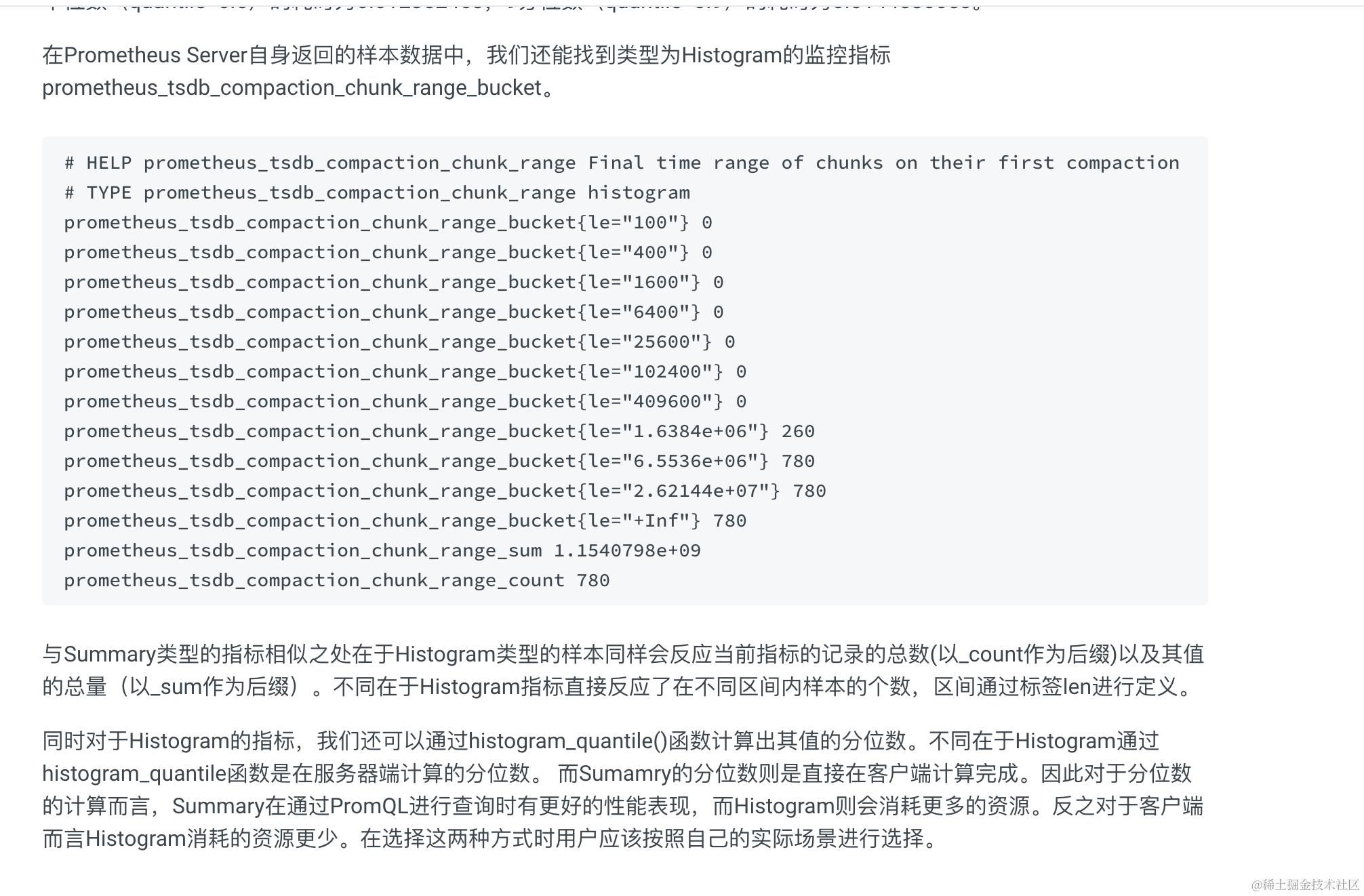

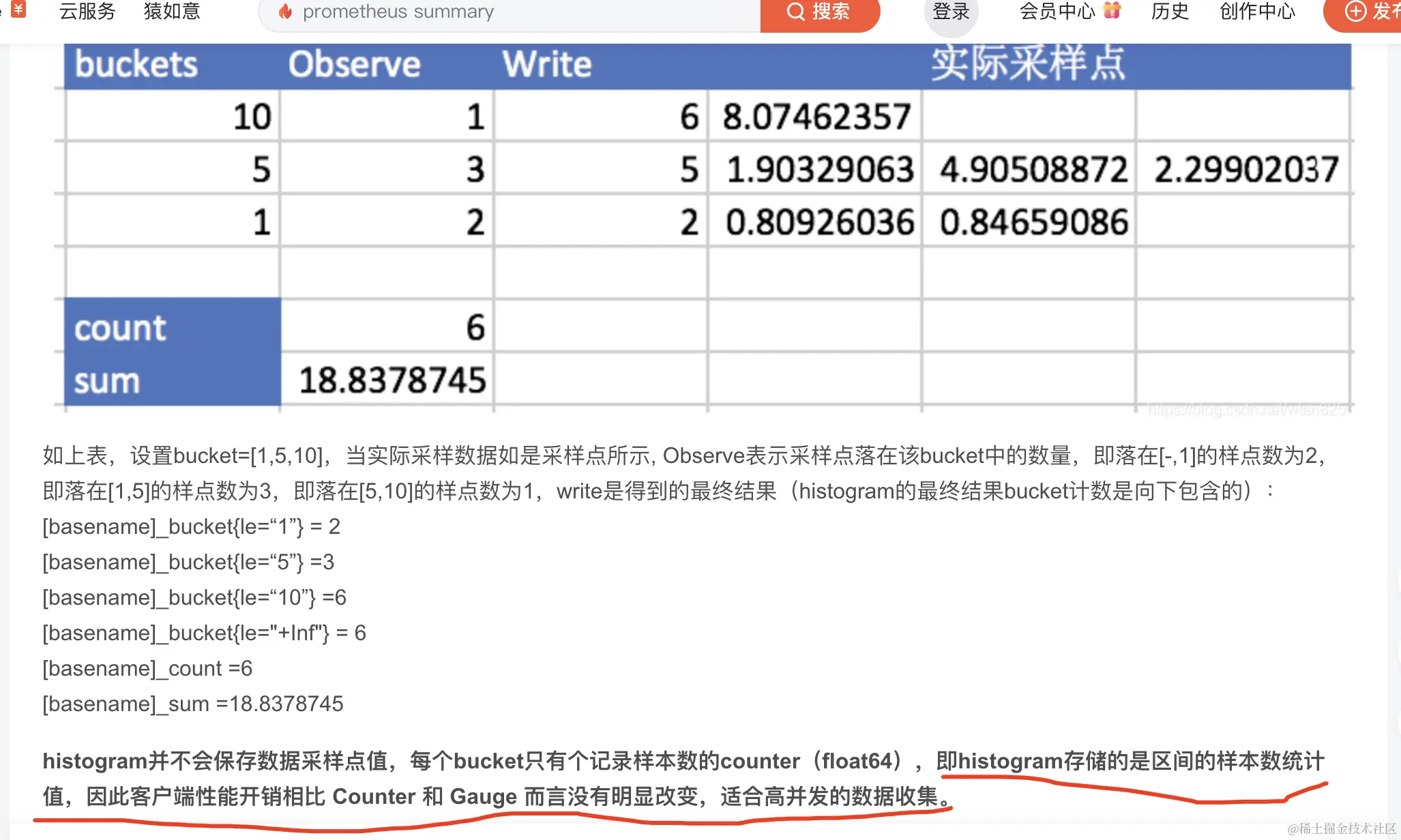

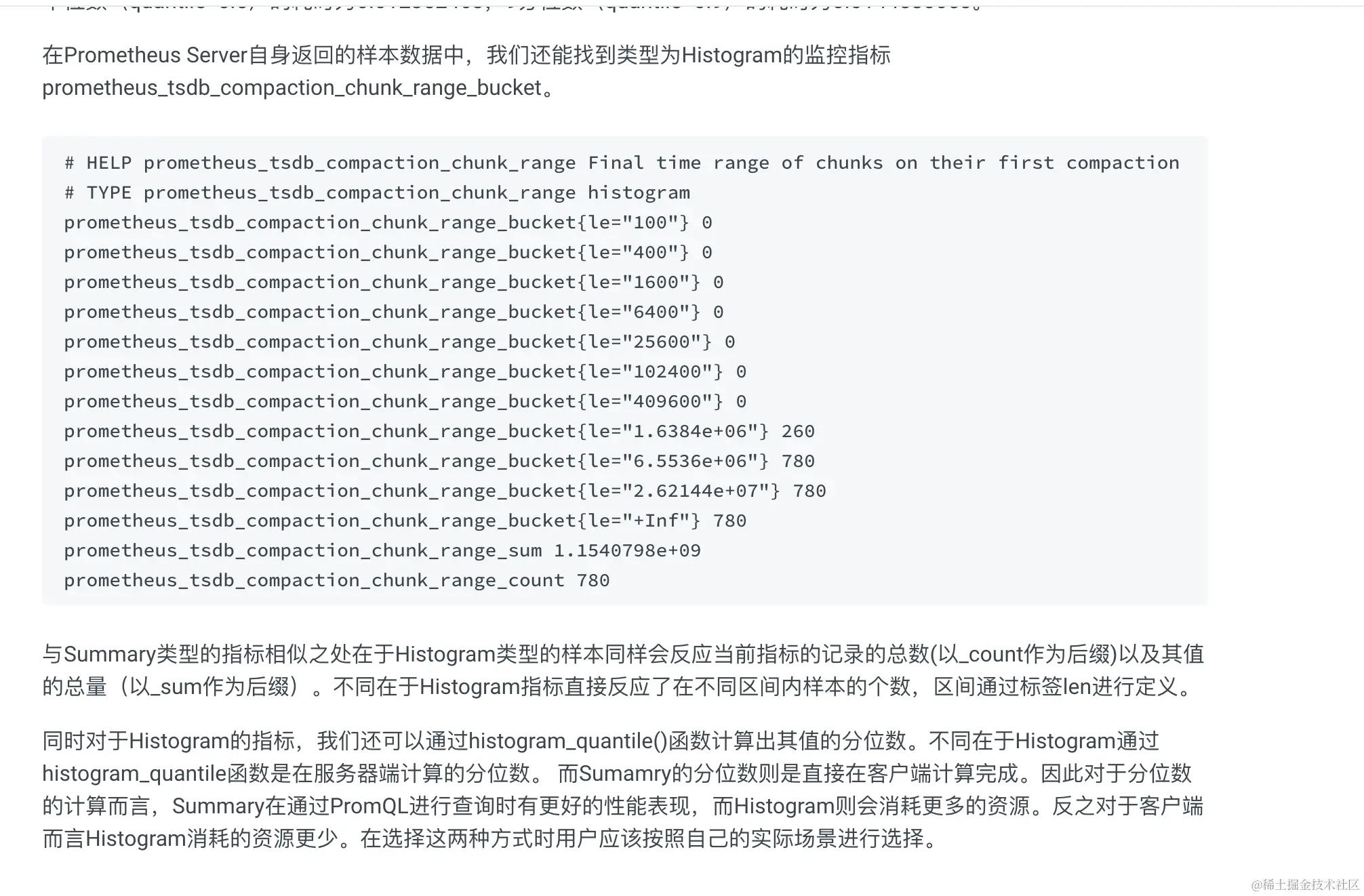

使用Histogram和Summary分析数据分布情况

Histogram和Summary主用用于统计和分析样本的分布情况。 在大多数情况下人们都倾向于使用某些量化指标的平均值，例如CPU的平均使用率、页面的平均响应时间。这种方式的问题很明显，以系统API调用的平均响应时间为例：如果大多数API请求都维持在100ms的响应时间范围内，而个别请求的响应时间需要5s，那么就会导致某些WEB页面的响应时间落到中位数的情况，而这种现象被称为长尾问题。

为了区分是平均的慢还是长尾的慢，最简单的方式就是按照请求延迟的范围进行分组。例如，统计延迟在0-10ms之间的请求数有多少而10~20ms之间的请求数又有多少。通过这种方式可以快速分析系统慢的原因。Histogram和Summary都是为了能够解决这样问题的存在，通过Histogram和Summary类型的监控指标，我们可以快速了解监控样本的分布情况。




Exporter

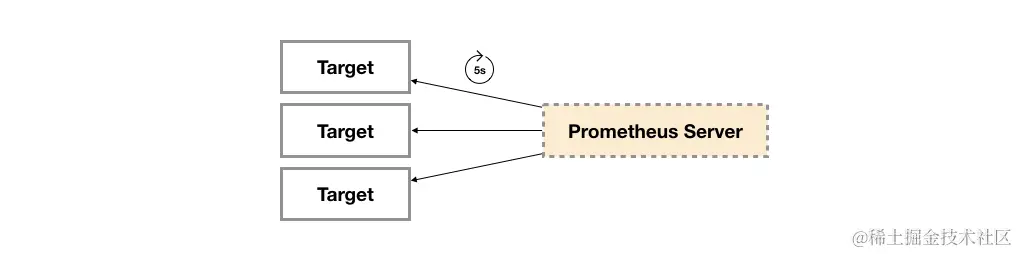

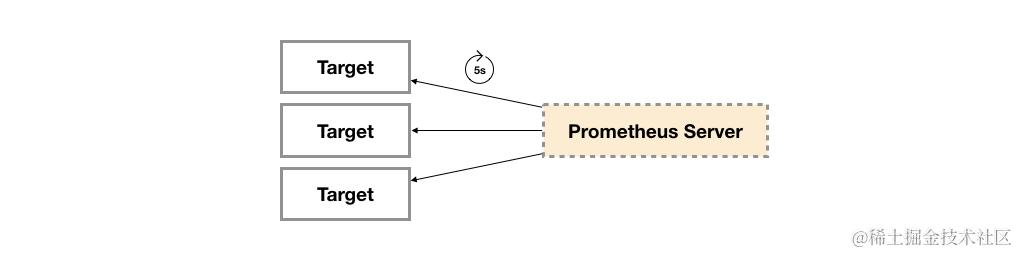

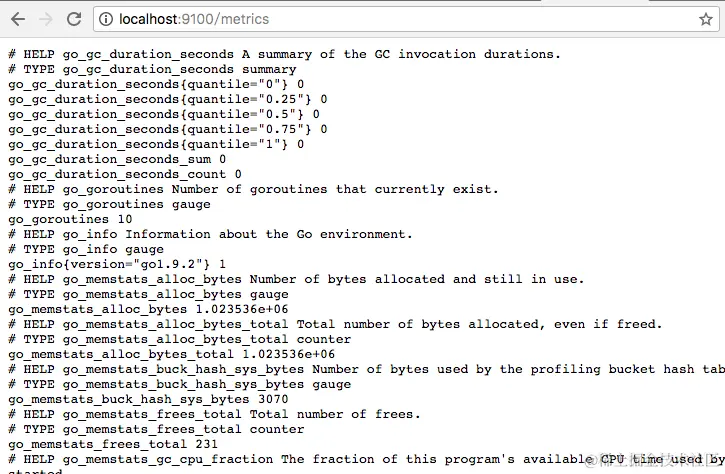

广义上讲所有可以向Prometheus提供监控样本数据的程序都可以被称为一个Exporter。而Exporter的一个实例称为target，如下所示，Prometheus通过轮询的方式定期从这些target中获取样本数据:


Exporter返回的样本数据，主要由三个部分组成：样本的一般注释信息（HELP），样本的类型注释信息（TYPE）和样本。Prometheus会对Exporter响应的内容逐行解析：

如果当前行以# HELP开始，Prometheus将会按照以下规则对内容进行解析，得到当前的指标名称以及相应的说明信息：

# HELP <metrics_name> <doc_string>

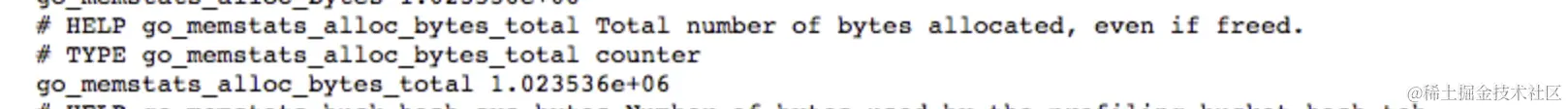

如果当前行以# TYPE开始，Prometheus会按照以下规则对内容进行解析，得到当前的指标名称以及指标类型:

# TYPE <metrics_name> <metrics_type>
