VUE3使用echars的雷达图绘制风向玫瑰图。

一、介绍风向玫瑰图

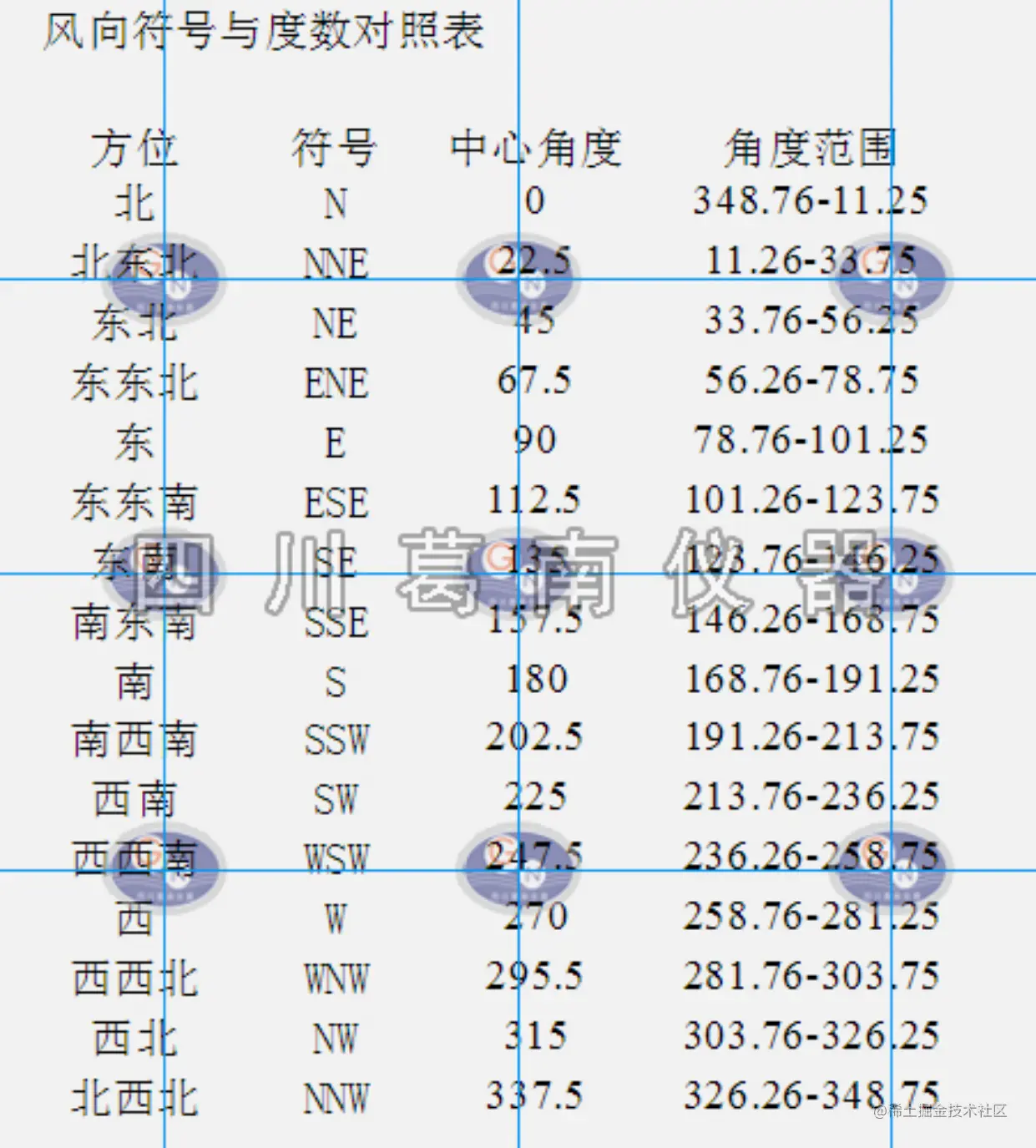

风向玫瑰图（Wind rose diagram）是一种用于显示风向和风速数据的图表。因为实际情况风向是0到360度任意一个值，在使用echars绘图的时候不可能绘制每一个方向，一般来说会按照第二张图的范围将方向归为16组绘制

二、代码：

1.容器代码

<el-card class="card-custom-body">
      <!-- 为Echars准备一个定义宽高的DOM -->
      <div ref="RoseChart" style="width: 100%; height: 500px; margin: 0 auto"></div>
</el-card>

 const RoseChart = ref(null); // 创建DOM引用
  const roseInfosList = ref([]); // 玫瑰风向图数据
  function getList() {
    getWindRoseGraphByConditions(queryParams.value).then((res) => {
      if (res.code === 200) {
        /* 由于echars雷达图绘制数据是逆时针的，而后端给我的数据是顺时针的
        因此这里需要将之转换为逆时针，原理是数组除第一个数据其余数组倒置 */
        // 1.获取玫瑰风图数据
        const RoseOriginData = res.data.roseInfos;
        // 获取数组第一个数据和其余数据
        const [RoseFirstData, ...rest] = RoseOriginData;
        roseInfosList.value = [RoseFirstData, ...rest.reverse()];
        // 2.由于时间不确认，所以风图最大值不确认，因此需要根据数组设置最大值（雷达图必须设置每个轴的最大值）
        const roseArrayMaxValue = Math.max(...RoseOriginData);
        // 玫瑰图有5层，如果数组最大数不是5的倍数，那么刻度值就会有小数点，这里需要除5并向上取整，再成5，变成5的倍数，避免刻度有小数点的情况
        const roseMaxValue = Math.ceil(roseArrayMaxValue / 5) * 5;
        init(roseInfosList.value, roseMaxValue);
      }
    });
  }
  // 通过鼠标坐标计算鼠标在哪个轴
  function getAxisIndex(angle) {
    // 将角度转换为弧度
    angle = (angle * Math.PI) / 180;
    // 将极角的取值范围调整为 [0, 2 * Math.PI)
    angle = (angle + 2 * Math.PI) % (2 * Math.PI);
    // 计算角度所在的轴
    let axisCount = 16; // 轴的数量
    let axisIndex =
      Math.floor((angle + Math.PI / axisCount) / (Math.PI / (axisCount / 2))) % axisCount;
    // console.log('轴', axisIndex);
    return axisIndex;
  }
  let myaxisIndex = undefined;
  function getPosition(mychart) {
    mychart.on('mousemove', function (params) {
      if (params.event && params.event.offsetX && params.event.offsetY) {
        const point = {
          x: params.event.offsetX - mychart.getWidth() / 2,
          y: mychart.getHeight() / 2 - params.event.offsetY,
        };
        const radius = Math.sqrt(Math.pow(point.x, 2) + Math.pow(point.y, 2));
        const angle = Math.atan2(point.y, point.x);
        const degree = (angle * 180) / Math.PI;
        // console.log(`Radius: ${radius}, Angle: ${degree}`);
        myaxisIndex = getAxisIndex(degree);
      }
    });
  }

  function init(RoseData, roseMaxValue) {
    // 基于准备好的dom，初始化echars实例
    var mychart = echarts.init(RoseChart.value);

    // 指定图表的配置项和数据
    var option = {
      title: {
        text: '玫瑰风向图',
        left: 'center',
      },
      tooltip: {
        trigger: 'item', // 触发类型
        show: true,
        formatter: function (params) {
          getPosition(mychart);
          const direction = [            '正北',            '北西北',            '西北',            '西西北',            '正西',            '西西南',            '西南',            '南西南',            '正南',            '南东南',            '东南',            '东东南',            '正东',            '东东北',            '东北',            '北东北',          ];
          return `${direction[myaxisIndex]}风：${params.value[myaxisIndex]}`;
        },
      },
      radar: {
        axisLine: {
          lineStyle: {
            color: '#ddd',
            width: 2,
          },
        },
        // 将雷达图周围分为 5 个圆圈
        splitNumber: 5,
        // 设置圈圈样式
        splitLine: {
          lineStyle: {
            color: '#ddd',
            width: 2,
          },
        },
        // shape: 'circle',
        indicator: [
          { name: 'N', max: roseMaxValue, axisLabel: { show: true, color: '#000' } },
          { name: 'NNW', max: roseMaxValue },
          { name: 'NW', max: roseMaxValue },
          { name: 'WNW', max: roseMaxValue },
          { name: 'W', max: roseMaxValue },
          { name: 'WSW', max: roseMaxValue },
          { name: 'SW', max: roseMaxValue },
          { name: 'SSW', max: roseMaxValue },
          { name: 'S', max: roseMaxValue },
          { name: 'SSE', max: roseMaxValue },
          { name: 'SE', max: roseMaxValue },
          { name: 'ESE', max: roseMaxValue },
          { name: 'E', max: roseMaxValue },
          { name: 'ENE', max: roseMaxValue },
          { name: 'NE', max: roseMaxValue },
          { name: 'NNE', max: roseMaxValue },
        ],
      },
      series: [
        {
          type: 'radar',
          symbol: 'circle', // set the symbol to circle
          symbolSize: 8, // adjust the symbol size
          itemStyle: {
            color: '#1890ff',
            borderColor: '#1890ff',
            borderWidth: 2,
          },
          lineStyle: {
            width: 2,
          },
          data: [
            {
              value: RoseData,
            },
          ],
        },
      ],
    };
    mychart.setOption(option);
  }

3.绘制风向玫瑰图，一定要在组件挂载到 DOM 上后再调用，不然连容器都没有怎么绘制。

onMounted(() => {
    getList();
  });
