深入理解React fiber 和 diff 算法

代码公主
2,048 阅读8分钟

一. 为什么引入Fiber 架构

  1. 没有 fiber 的 react 主要有什么性能问题？

页面元素很多，且需要频繁刷新的场景下，react 15 会出现掉帧的现象。就是页面的渲染不是很流畅，有点卡顿的感觉。这是因为 react15 是全量渲染的，不可中断的。如果某次渲染的时间过长，就会造成掉帧的现象。

  1. 针对这个问题，react 团队引入了 fiber 的概念，渲染效果会流畅很多。
  2. 解决方案：
  • 利用浏览器空闲时间执行任务采用window下的requestIdleCallbackAPI，拒绝长时间占用主线程
  • 放弃递归只采用循环，因为循环可以被中断
  • 任务拆分，将任务拆分成一个个小任务
  1. react 15 渲染页面的方式，存在哪些问题：

将元素渲染到页面，如果界面节点多，层次很深，递归渲染比较耗时。

而且 js 是单线程的，ui线程和js线程互斥

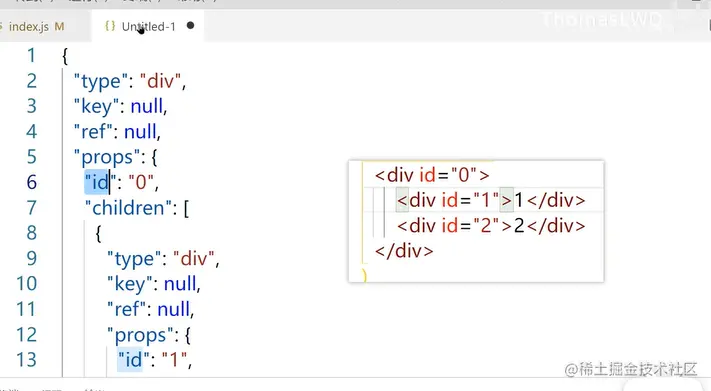

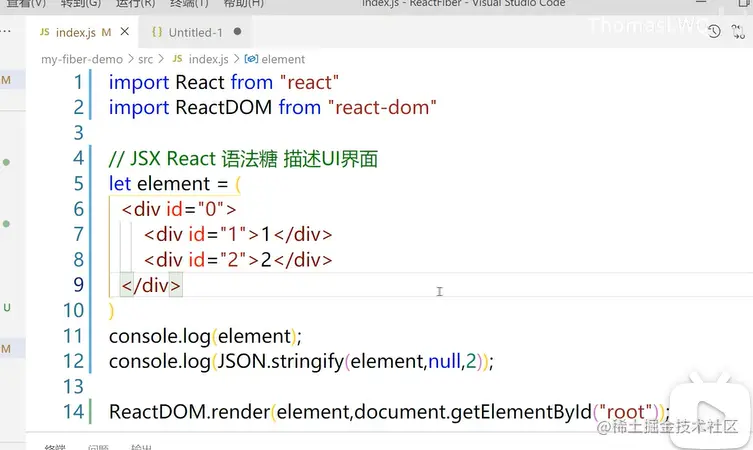

虚拟dom:

const vDom = {
  type: "div",
  props: {
    id: "0",
    children: [
      {
        type: "span",
        children: 111,
      },
    ],
  },
};

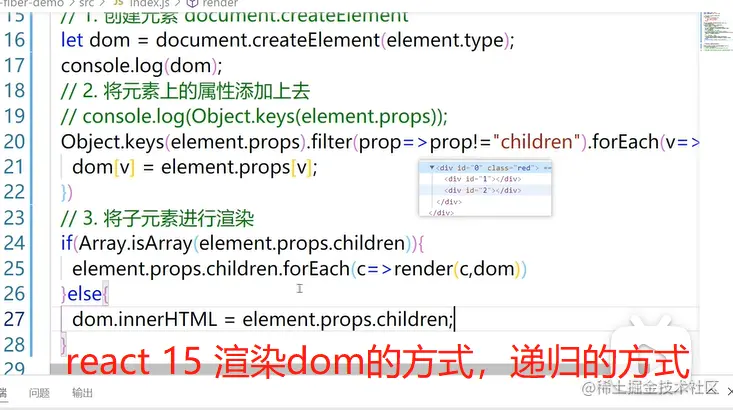

const render = (element, container) => {
  // 创建dom节点
  let dom = document.createElement(element.type);
  // 添加属性
  const props = Object.keys(element.props);
  props.forEach((e) => {
    if (e !== "children") {
      dom[e] = element.props[e];
    }
  });
  // 处理子元素
  if (Array.isArray(element.props.children)) {
    // 是数组，那就继续递归
    element.props.children.forEach((c) => render(c, dom));
  } else {
    // 是文本节点就设置文本
    dom.innerHTML = element.props.children;
  }
  // 将当前加工好的dom节点添加到父容器节点中
  container.appendChild(dom);
};

render(vDom, document.getElementById("root"));

0



二. 什么是 Fiber

  1. fiber 其实是一种数据结构，可以用一个纯 js 对象来表示。一种基于浏览器的单线程调度算法
  2. fiber 是一个执行单元，每次执行完一个执行单元，react 就会检查还剩多少时间，如果没有时间就将控制权让出去。一种将 recocilation （递归 diff），拆分成无数个小任务的算法；它随时能够停止，恢复。停止恢复的时机取决于当前的一帧（16ms）内，还有没有足够的时间允许计算。
  3. fiber 借助单链表数据结构将 diff 算法的递归遍历（ O(n^3) 时间复杂度）变为循环遍历（O(n^1) 时间复杂度）。React 16之前 ，reconcilation 算法实际上是递归，想要中断递归是很困难的，React 16 开始使用了循环来代替之前的递归.

0

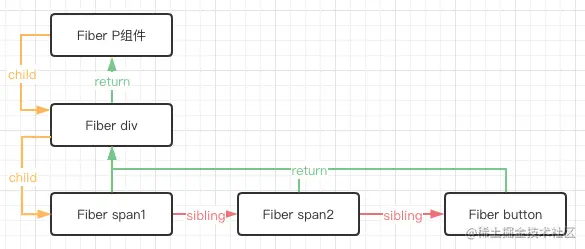

const fiber = {
stateNode,// dom节点实例
child,// 当前节点所关联的子节点
sibling,// 当前节点所关联的兄弟节点
return// 当前节点所关联的父节点
}

fiber 对象：
{
  type. 节点类型(元素，文本，组件)
  props 节点属性
  stateNode 节点DOM对象 | 组件实例对象
  tag 节点标记
  effects 数组，存储需要更改的Fiber对象
  effectTag 当前Fiber要被执行的操作 (新增，删除，修改)
  parent 当前Fiber的父级Fiber
  child 当前Fiber的子级Fiber 注意 一个节点只能有一个子级 其他的子级是这个子级的兄弟fiber
  sibling 当前fiber的下一个兄弟Fiber
  alternate Fiber备份 fiber对比时使用
}

 数据结构-fiber 属性：
 type Fiber = {
 /**********************实例相关************************/
 // 标记不同的组件类型
 tag: workTag,
 // 组件类型 div、span 组件构造函数
 type: any,
 // 实例对象，如类组件的实例，原生dom实例，而function组件没有实例，因此该属性为空
 stateNode: any,
 /**********************构建fiber树相关************************/
 // 指向自己的父级fiber对象
 return: Fiber | null,
 // 指向自己的第一个子级fiber对象
 child: Fiber | null,
 // 指向自己的下一个兄弟Fiber对象
 sibling: Fiber | null,
 // 在fiber树更新过程中，每个Fiber 都有一个与其对应的 Fiber
 // 我们称其为 current<==> workInProgress,在渲染完成后他们会交换位置
 // alternate指向当前Fiber 在 workInProgress树中的对应fiber
 alternate: Fiber | null,
/**********************状态数据相关************************/
// 即将更新的props
pendingProps: any,
// 旧的props
memoizedProps: any,
// 旧的state
memoizedState: any,
/**********************副作用相关************************/
// 该Fiber对应的组件产生的状态更新会存放在这个队列里面
updateQueue: UpdateQueue<any> | null,
// 用来记录当前Fiber要执行的DOM操作
effectTag: SideEffectTag,
// 子树中第一个side effect
firstEffect: Fiber | null,
// 单链表用来快速查找下一个side effect
nextEffect: Fiber | null,
// 子树中最后一个side effect
lastEffect: Fiber | null,
// 任务的过期时间
expirationTime: ExpirationTime,
// 当前组件及子组件处于何种渲染模式
mode: TypeOfMode,
}

三. Fiber 关键特性

  1. 增量渲染：把里面的渲染任务拆分，均匀到每一帧里面执行，（不是一口气渲染完，走走停停，有时间就渲染，没时间就暂停）
  2. 暂停，终止，复用渲染任务（没时间了就把控制权让回浏览器）
  3. 不同更新的优先级：可以在更新的时候赋予不同优先级，比如事件交互响应，页面渲染等。键盘的输入事件，希望立马得到反馈的这种属于高优先级，网络请求属于低优先级。可以根据优先级进行插队。
  4. 并发方面的新的基础能力：暂停高消耗，非紧急的组件渲染，聚焦在更加紧迫的任务中，比如说:UI 渲染优先，避免白屏 卡顿等现象

四. Fiber 工作流程

  1. 首先react 会先像浏览器发起 调度请求
  2. 浏览器会根据当前情况，做事件的处理、js执行、布局绘制、然后在空闲的时间再去执行react 的任务。(fiber 就是里面一个一个的任务)
  3. 在执行react任务的过程中，先判断是否存在下一个任务单元，存在的话执行当前任务单元，执行完毕之后判断是否还有时间，如果有就继续执行下一个任务单元。如果所有的任务都执行完 就会把时间交给浏览器。如果没有时间的话，就将控制权交给浏览器，由他在空闲时间再进行调度
  4. 在执行的过程中某个任务时间过长怎么办呢，由于浏览器是单线程的，所以页面就会有卡顿的现象

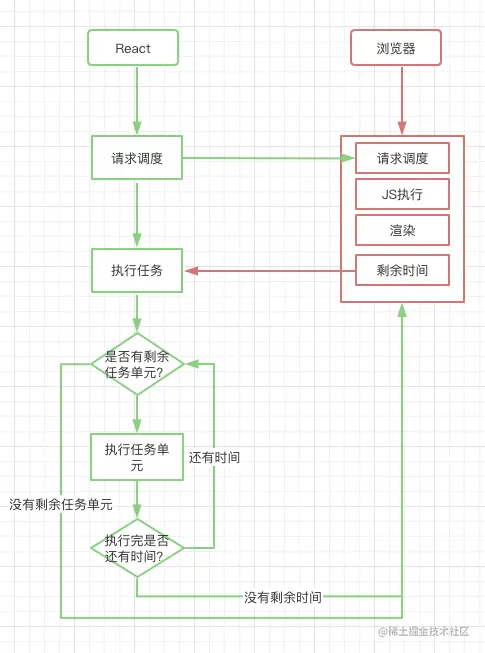

浏览器更新调度的执行过程：

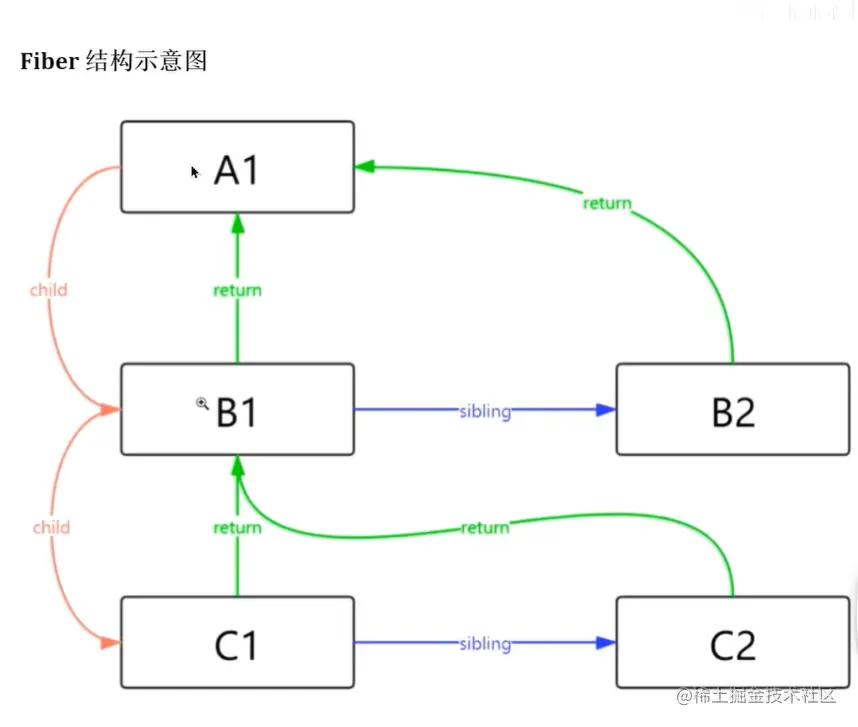

image.png 五. Fiber 结构示意图

首先图中的关系是

  1. A1 根节点，相当于爷爷。通过 child 可以找到 B1
  2. B1和B2是兄弟，相当于儿子。B1 通过sibling 可以找到B2,通过 return 可以找到 A1。通过child 可以找到 C1。
  3. C1 和 C2 是兄弟，相当于孙子。C1 通过sibling 可以找到C2,通过return 可以找到B1


六. Fiber的执行阶段

  1. Reconciliation 协调render阶段：可中断

可以认为是diff 阶段，这个阶段可以被终止，在这个阶段会找出所有的节点变更。

比如节点的更新，删除，属性变更等。这些变更称之为副作用。

  1. Commit 提交阶段 不可中断

将上一阶段计算出来的需要处理的副作用（effect）一次性执行完。

这个阶段必须同步执行，不能被打断。

DOM初始渲染：virtualDOM -> 构建fiber对象(Fiber) -> 所有fiber对象存储在一个数组中(Fiber[])把fiber对象要执行的操作映射到真实DOM中 -> DOM

DOM更新操作：newFiber vs oldFiber -> Fiber[] -> DOM

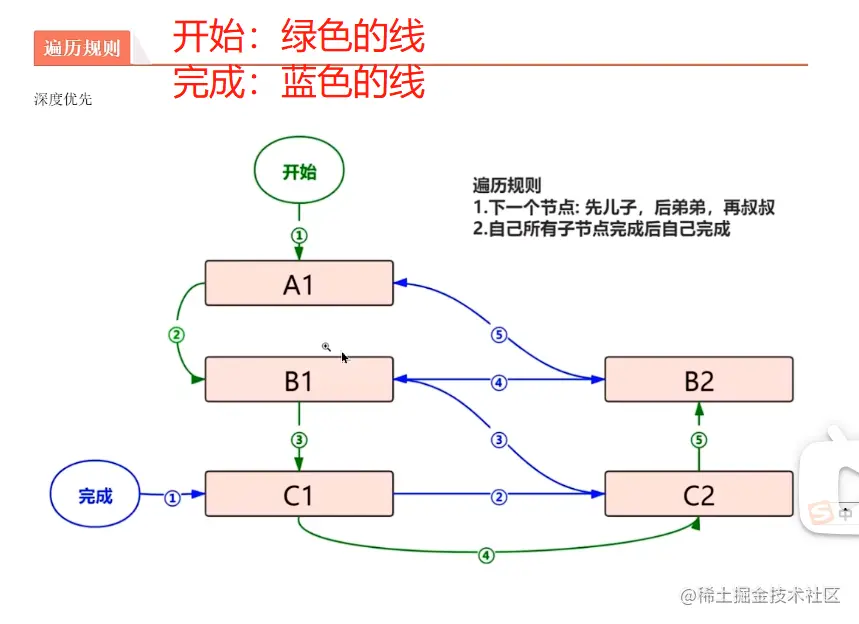

遍历规则：深度优先

开始：从父节点开始 依次向下找

完成：从子节点开始，依次向上找

image.png 七. 帧的概念

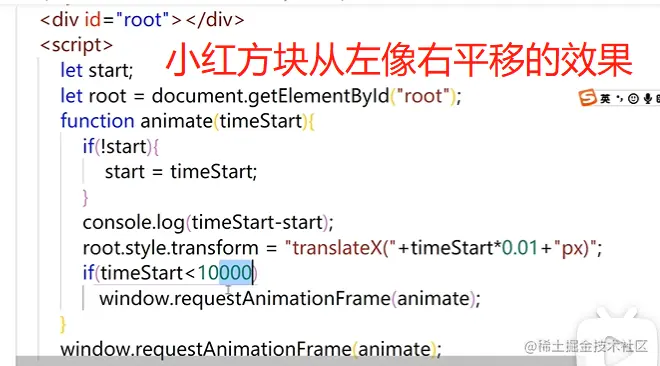

八. window.requestAnimationFrame

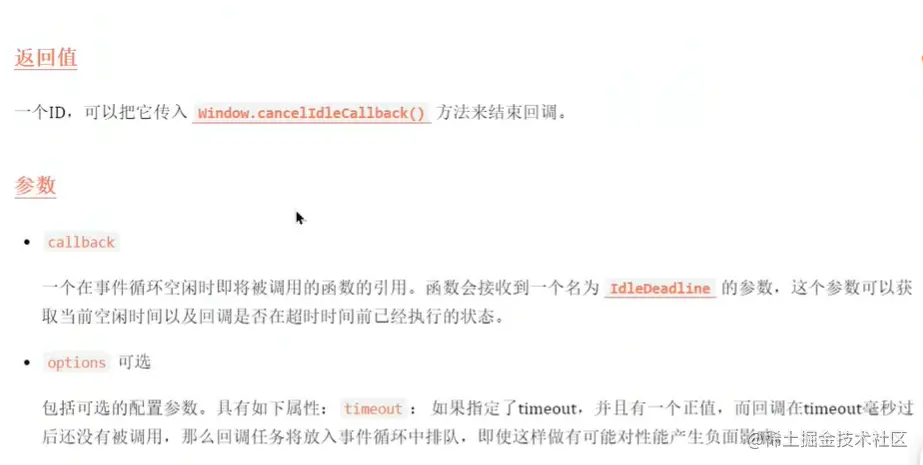

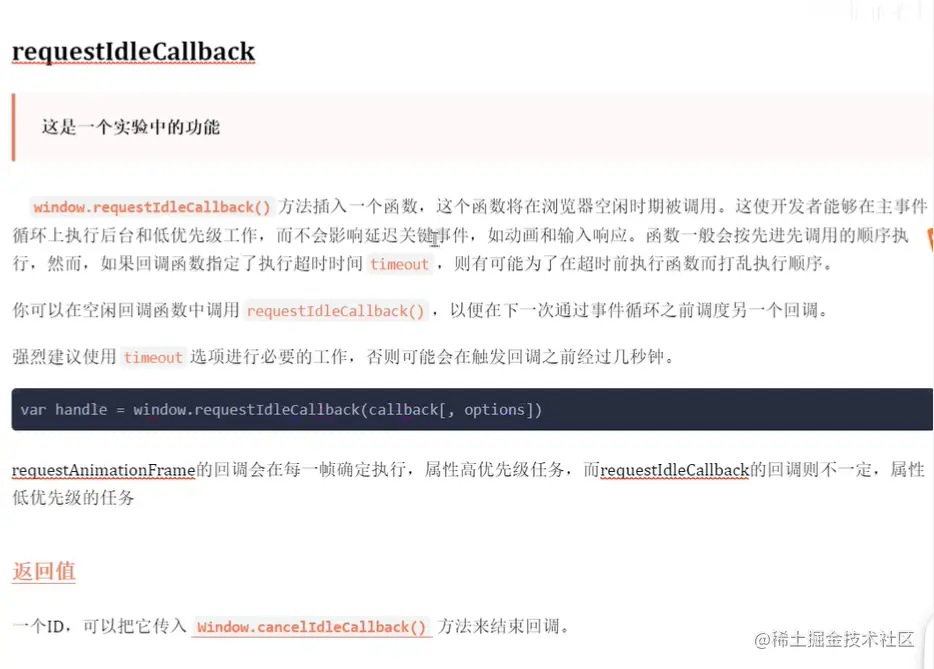

九. window.requestIdleCallback 有浏览器兼容问题

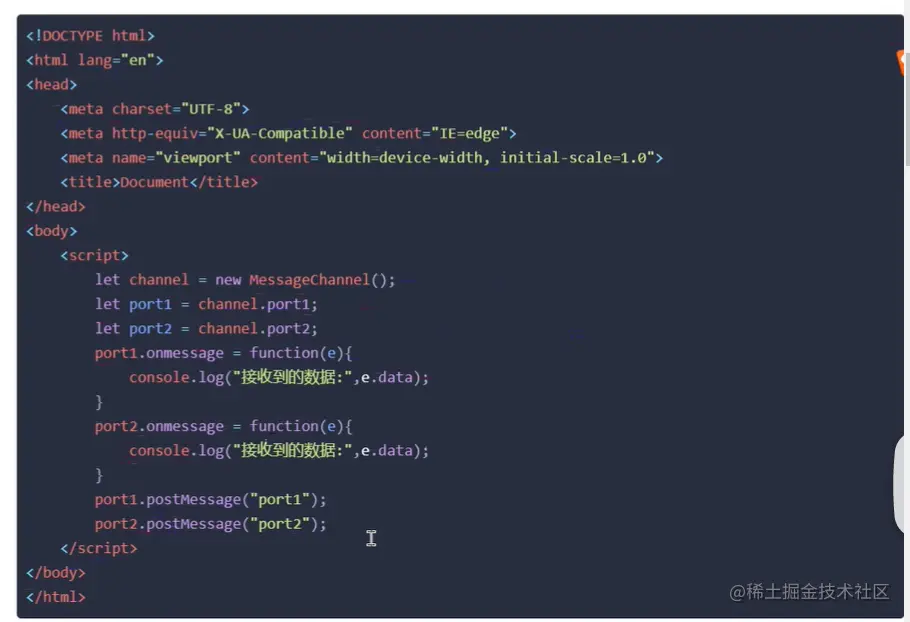

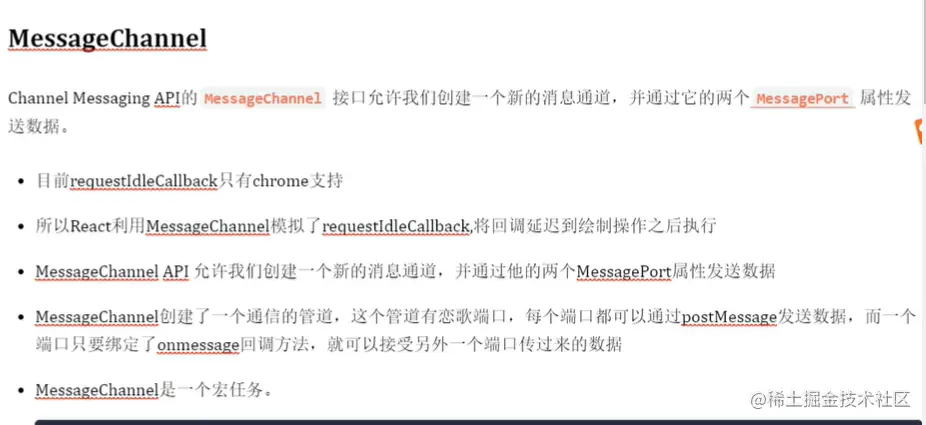

十. MessageChannel 消息通道

window.requestIdleCallback 有浏览器兼容问题，所以react 模拟了一个 这个方法



十一. diff 算法 blog.csdn.net/qq_39207948…

拿老的 Fiber 链表（树节点）和新的 JSX 虚拟dom 节点做对比，生成新的 Fiber 树，这个过程就是diff

  1. 判断是否存在旧有的fiber节点，如果不存在说明没必要diff，直接走fiber新建挂载逻辑。
  2. 有child说明有旧有fiber，那就对比key，如果不相等，直接运行deleteChild(returnFiber, child)，也就是从div节点的旧有父节点上，将整个div都删除掉，div的子节点都不需要比了，这也验证了react的逐级比较，父不同，子一律都不比较视为不同。
  3. 若key相同，那就比较新旧fiber的type(标签类型)，如果type不相同，跟key不相同一样，调用了deletseRemainingChildren(returnFiber, child)方法，直接从div的旧有父节点上将自己整个删除。
  4. 若key type都相同，那只能说明是props变了，因此调用var _existing3 = useFiber(child, element.props)方法，根据新的props来更新旧有的div fiber节点

对比流程：

【1】第一轮循环

A=A 能复用，更新A就可以

B!==C key 不一样，则马上跳出第一轮循环

【2】第二轮循环

map 的key 就是元素的key , 值就是老的fiber 节点

let map = {'B':B,'C':C,'D':D,'E':E,'F':F}

继续遍历新的节点

这次遍历从新的节点开始 拿C 节点去map 里找到有没有key 为C 的fiber 节点，并且type 也相同，

就说明只是位置变了，老节点可以复用（fiber和dom 元素都可以复用），

把C 标记为 更新 ，另外会从 map 中删除C, 同理 E 也标记为更新

map = { 'D':D,'F':F}; 还没有被复用的fiber 节点 ，等新的JSX数组遍历完成之后，把map 里的fiber 节点 D F全部标志为 删除

总结：

我们了解到react的diff是同层比较，最先比较key，如果key不相同，那么不用比较剩余节点直接删除，这也强调了key的重要性，其次会比较元素的type以及props。而且这个比较过程其实是拿旧的fiber与新的虚拟dom在比，而不是fiber与fiber或者虚拟dom与虚拟dom比较，其实也不难理解，如果key与type都相同，那说明这个fiber只用做简单的替换，而不是完整重新创建，站在性能角度这确实更有优势。
