ZW3D 2019 二次开发

文章写的比较早，目前ZW3D 已经更新到 2023，但基础框架应该是一样的。

环境

下载安装中望 3D ，安装 Visual Studio 。下载中望 3D 界面编辑工具。

SDK 在 ZW3D 安装包中： [InstallDIr]zw3d.lib…………………………………………….lib 文件 [InstallDir]api\VxApi.h………………………………………..头文件 [InstallDIr]api\ZW3D API introduction.pdf ……………..开发指引 [InstallDir]api\ApiDoc.zip……………………………………开发文档 [InstallDir]api\ApiExample.zip…………………………….示例

第一步

第一步，按照 ZW3D API introduction.pdf 进行学习，完成第 1、2、3、4、5、6 节。其中有些问题需要注意：

1. 如果使用 Visual Studio 2017 及以上版本，会遇到错误 C2664

error C2664: “void cvxMsgDisp(char *)”: 无法将参数 1 从“const char [16]”转换为“char *”

错误原因：##

参照msdn

zw3d 的很多接口参数类型为 char*，这可能导致对静态字符串的更改。

解决方案：

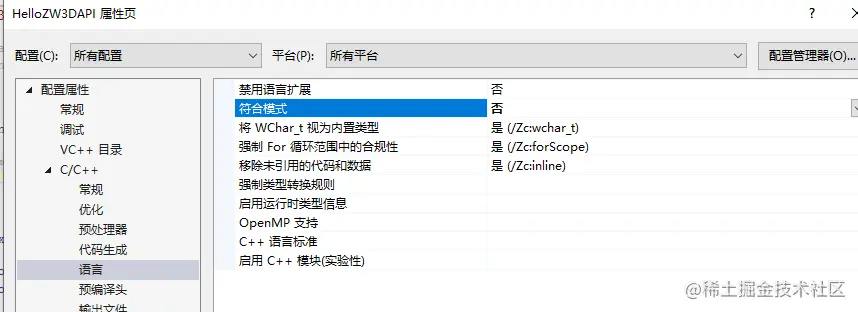

工程属性 – c/c++ – 语言 – 符合模式设为否

2. 命令对话框可能显示不出来

在使用 zw3d 界面编辑工具编辑对话框后，如果对话框无法显示，可能是对话框布局有问题，需要进行以下调整：

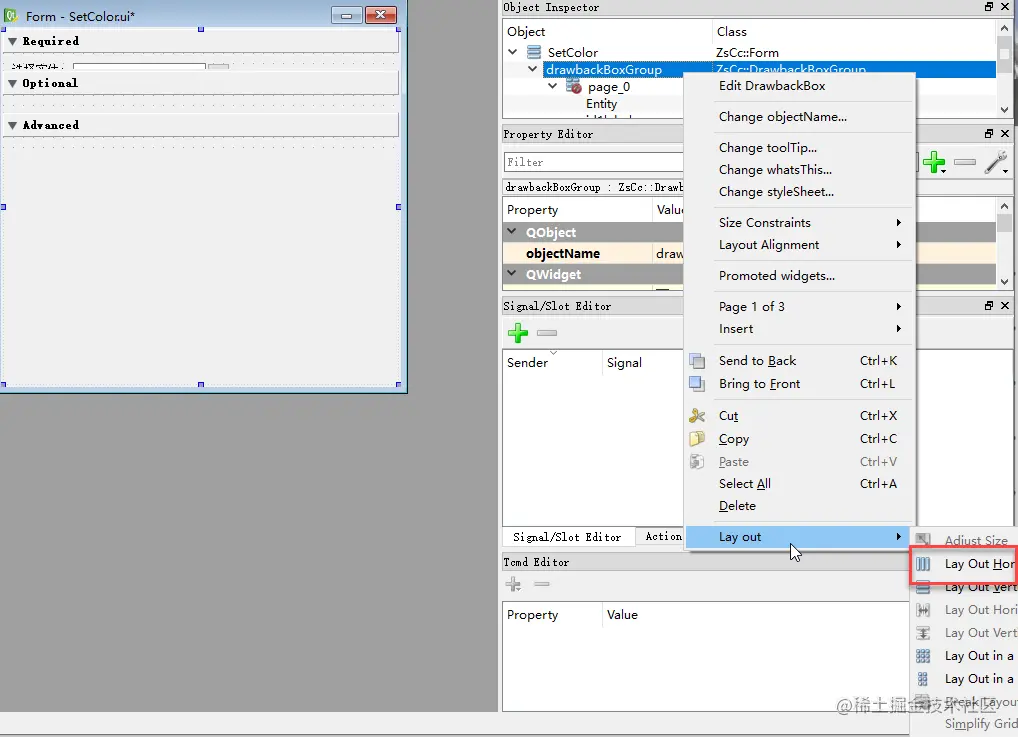

在右侧对象树中选中 drawbackBoxGroup ，右键 Layout-> Lay Out Horizontally。（如果不可选，需要先将之前的编组 Break Layout) 。

这里与文档所述不太一样，不能只选中自己添加的控件进行 Layout，而是要跟 GroupBox 编在一起。其它的参照文档即可。

命令机制

ZW3D 有两种命令，直接执行的命令和先弹出命令对话框的命令。

1. 直接命令

如文档中的 HelloZW3DAPI 命令，是一个直接命令，调用方式为 ~HelloZW3DAPI ，调用后直接进入命令函数

2. 先弹出对话框的命令

如文档中的 SetColor 命令，先选择实体，再给实体设置颜色，调用方式为 !SetColor 。这种命令的逻辑为

调用对话框
调用命令，将对话框 id 传给命令
命令中可以通过对话框 id 获取对话框数据

这恰恰与文档中第 5 节的内容，调用 ZW3D 命令相呼应。要模拟调用一个 ZW3D 命令，应当做的步骤是记录该命令执行过程中调用的对话框，设置的对话框数据，模拟这一过程。

文章写于 2019-07-05，于2023-03-21 迁移到掘金。
