项目背景

因为工作的需要，现在需要在项目中进行3d可视化的开发，目前我选择的技术选型是Cesium+SuperMap的技术组合。

技术调研

Cesium

Cesium是目前世界上比较流行跨浏览器展示三维地球和地图的JavaScript库。Cesium使用WebGL进行硬件加速图形，使用时不需要任何插件支持。

SuperMap

3d可视化项目起步

引入包

随着前端工程化的概念的流行，Cesium已经在npm上上传了依赖。

我们使用npm 命令去引入先关的依赖

npm i cesium --save

和所有的3d可视化项目一样，Cesium都需要一个实例，作为gis的入口

import {Viewer} from "cesium"

const domId = "container" // 将gis渲染到id=container的dom元素上
const option = {
  electionIndicator: false, // 是否显示选中地图元素标识控件
    animation: false, // 是否显示动画控件
    baseLayerPicker: false, // 是否显示图层选择控件
    geocoder: false, // 是否显示地名查找控件
    timeline: false, // 是否显示时间线控件
    sceneModePicker: false, // 是否显示投影方式控件
    navigationHelpButton: false, // 是否显示帮助信息控件
    infoBox: false, // 是否显示点击要素之后显示的信息
    homeButton: false, // 是否显示主页控件
    fullscreenButton: false // 是否显示全屏控件
}

const viewer = new Viewer(domId,option)
this.viewer = viewer

ps:项目在开发过程中，一般不需要使用Cesium的原生控件ui，这里我们做一些隐藏

cesium的实例自带版权信息，这里也一并隐藏了

const { cesiumWidget } = this.viewer
viewer.cesiumWidget.creditContainer.style.display = "none";

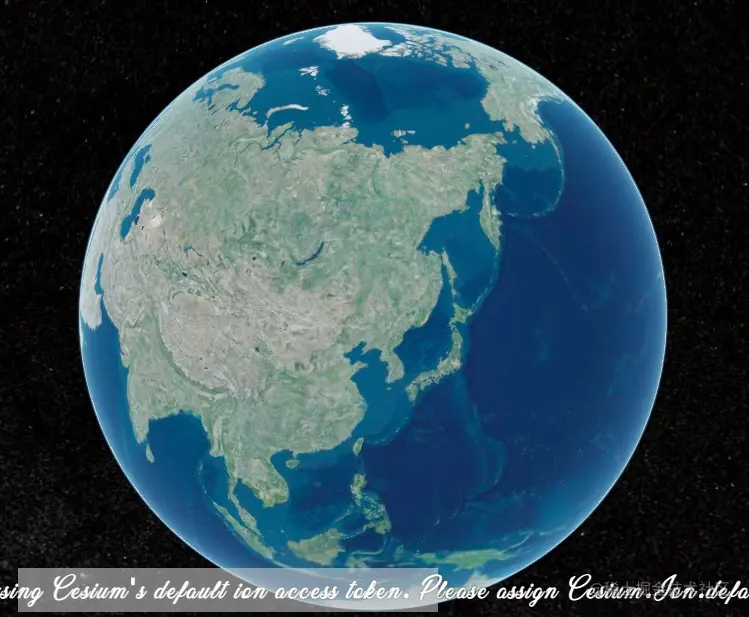

这里最终的效果如下

Cesium需要token，我们这里只是使用了官方默认且自带的token,在此后的更新中我再教大家如何申请token,这里仅仅展示功能，用默认的token就可以了。

图层

仅仅是有一个earth是不够的，我们需要在earth上展示国家，城市，线路和建筑等，这些也是地图的常见元素，所以我们需要图层来显示这些元素。

何为图层？

简单来说，就是地理图上的底图，它是一切地图元素（国家，城市，建筑，站点等）的承载

如果你手机里有百度地图，高德地图或者苹果地图，那么理解起来会非常简单

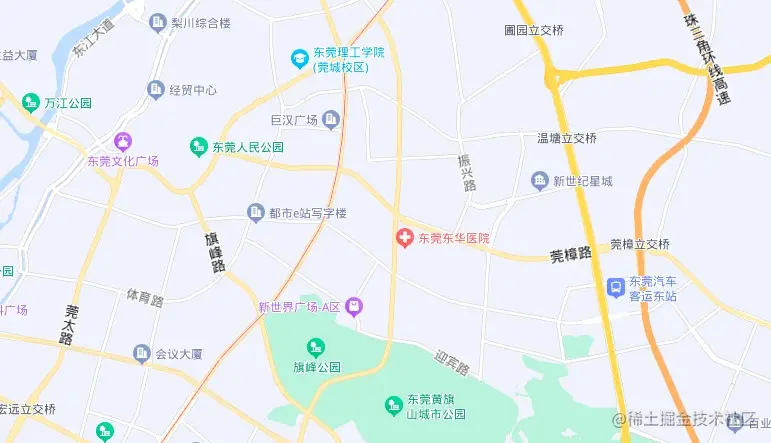

如上，是我使用百度地图随意截图的画面，这里展示的就是一张地图，上面展示了写字楼，广场，学院等元素都在上面。

图层也分很多种，这里只是其中的一种，其他的还有比如显示水纹的水纹图，显示国界线的国家图等等，根据项目需要，我们可以自由引入。

元素

图层只是Cesium的最底层，现在底层有了，我们就需要在上面放置我们的元素

在几何学的入门知识中，2个点构成1条线，多条线构成1个平面，因而，在Cesium中，点，线和面就构成了基本的元素

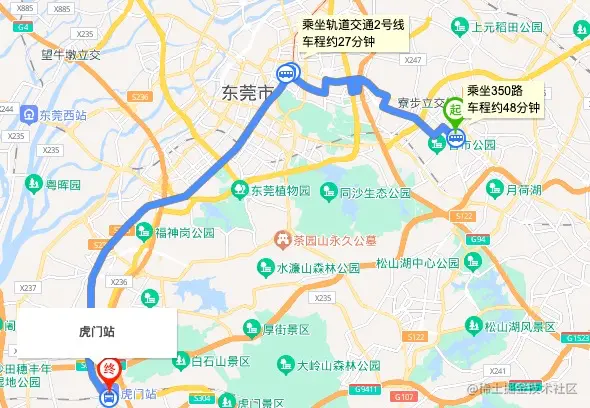

如上图所示，虎门站和市公园分别是一个点元素，公园和虎门站的连线就构成了线元素。

坐标系

元素要放置在图层的某个位置，就需要我们找到这个元素的精准位置，既然要锁定位置，那就需要坐标系。

Cesium目前采用的是WGS84坐标和笛卡尔空间坐标2种坐标系。

WGS84坐标系

该坐标系，以地球球心为原地，地心空间直角坐标系的Z轴指向BIH （国际时间服务机构）1984.0定义的协议地球极（CTP）方向，X轴指向BIH 1984.0的零子午面和CTP赤道的交点，Y轴与Z轴、X轴垂直构成右手坐标系。它是目前全世界使用率最高的坐标系，google地图和电子指南针等，都是使用的这个坐标系。

Cesium提供了相关的API，来进行WSG84坐标的描述，这个API就是Cartographic类，Cartographic类可以通过地理坐标系的经纬度的弧度来实现WSG84经纬度坐标弧度制。

import {Cartographic} from "cesium";
const cartographic = new Cartographic(longitude,latitude,height)

其中，longitude是经度，latitude是纬度，height是高度且单位是米

由于Cesium没有具体的经纬度对象，所以我们需要利用弧度来先转换成经纬度。

举个例子吧，我们在Cesium里面表示北京市的经纬度

import {
    Cartographic
} from "cesium";

// 北京市的经纬度是北纬39.9"，东经116. 3
const longitude = 116.3;
const latitude = 39.9;

/**
* 这里的height其实就是地球的半径，我们直接在实例中去获取地球的椭圆对象即可, 我印象中是6378137
*  因为地球是一个椭圆，所以我们采用maximumRadius获取椭圆的最大半径
*/
const height = this.viewer.scene.globe.ellipsoid.maximumRadius
const cartographic = new Cartographic.fromDegrees(longitude,latitude,height)

笛卡尔空间坐标系

Cesium同时也使用了笛卡尔空间坐标系，这个坐标系可就简单了，是高中立体几何知识。

所以这里我们就不展开细说了。

还是同样的例子，以北京市为例，且看下面的例子

import { Cartesian3 } from "cesium";
cost longitude = 116.3;
const latitude = 39.9;
const height = this.viewer.scene.globe.ellipsoid.maximumRadius;
const cartographic = new Cartesian3.fromDegrees(longitude,latitude,height)

Camera

我们在viewer实例中，之所以可以看到一个个entity，是因为camera的存在。所以这里我们有必要对Camera对象有个初步的了解。

在我们初始化Cesium的时候，我们本身就初始化了Camera对象，可在viewer实例中看见

const camera = this.viewer.camera;

在项目中，我们不会直接给用户看整个地球，我们需要的是lookAt某个具体的位置。

还是回到场景中，我们假设实例化之后，camera要lookAt北京市
