浏览器工作流程『从输入 URL 到页面展示』

城主北宁
161 阅读5分钟

cooly_romantic_serene_blue_vast_luxurious_A_man_and_a_woman_emb_10cdd419-f675-4fa4-b049-a3d9edc27af2.png

先说点题外话，上面这种midjourney+ chatgpt生成的图效果还挺不错的。言归正传，由于目前基本没有系统介绍浏览器知识的文档，而且网上看到的很多相关文档都是比较早期的，很多内容都不太适合新版的浏览器了。 这里将浏览器知识和前端系统下结合起来讲一下这个经典的面试题。

整体流程

  1. 用户输入
  2. URL请求
  3. 准备渲染进程
  4. 提交文档
  5. 渲染流水线

用户输入

  1. 用户在地址栏按下回车，检查输入（关键字 or 符合 URL 规则），组装完整 URL；

  2. 回车前，当前页面执行 onbeforeunload 事件；

beforeunload 事件允许页面在退出之前执行一些数据清理操作，还可以询问用户是否要离开当前页面，比如当前页面可能有未提交完成的表单等情况，因此用户可以通过 beforeunload 事件来取消导航，让浏览器不再执行任何后续工作。

  1. 浏览器进入加载状态。

URL请求

  1. 浏览器进程通过 IPC 把 URL 请求发送至网络进程；

  2. 查找资源缓存（有效期内）；

  3. DNS 解析（查询 DNS 缓存）；

  4. 进入 TCP 队列（单个域名 TCP 连接数量限制）；

  • http1.1，同一个域名同时最多只能建立 6 个 TCP 连接，多了会进入等待状态。
  • http2.0，是可以并行请求资源的，浏览器只会为每个域名维护一个tcp连接。

  1. 创建 TCP 连接（三次握手）；

  2. HTTPS 建立 TLS 连接（client hello, server hello, pre-master key 生成『对话密钥』）；

  3. 发送 HTTP 请求（请求行[方法、URL、协议]、请求头 Cookie 等、请求体 POST）；

  4. 接受请求（响应行[协议、状态码、状态消息]、响应头、响应体等）； - 状态码 301 / 302，根据响应头中的 Location 重定向； - 状态码 200，根据响应头中的 Content-Type 决定如何响应（下载文件、加载资源、渲染 HTML）。

准备渲染进程

根据是否同一站点（相同的协议和根域名），决定是否复用渲染进程。

提交文档

  1. 浏览器进程接受到网路进程的响应头数据，向渲染进程发送『提交文档』消息；

  2. 渲染进程收到『提交文档』消息后，与网络进程建立传输数据『管道』；

  3. 传输完成后，渲染进程返回『确认提交』消息给浏览器进程；

  4. 浏览器接受『确认提交』消息后，移除旧文档、更新界面、地址栏，导航历史状态等；

  5. 此时标识浏览器加载状态的小圆圈，从此前 URL 网络请求时的逆时针选择，即将变成顺时针旋转（进入渲染阶 段）。

渲染流水线

  • 构建 DOM 树

  1. 输入：HTML 文档；

  2. 处理：HTML 解析器解析；

  3. 输出：DOM 数据解构。

  • 样式计算

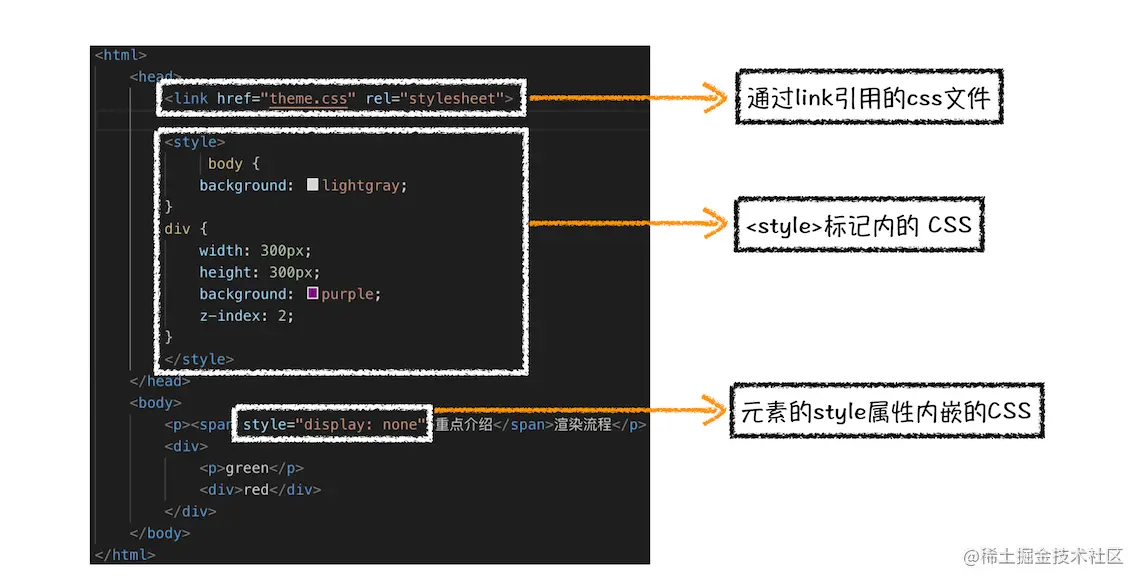

bc93df7b8d03b2675f21e1d9e4e1407c.webp 从图中可以看出，CSS 样式来源主要有三种：通过 link 引用的外部 CSS 文件

  1. 输入：CSS 文本；

  2. 处理：属性值标准化，每个节点具体样式（继承、层叠）；

  3. 输出：styleSheets(CSSOM)。

和 HTML 文件一样，浏览器也是无法直接理解这些纯文本的 CSS 样式，所以当渲染引擎接收到 CSS 文本时，会执行一个转换操作，将 CSS 文本转换为浏览器可以理解的结构——styleSheets。

  • 布局(DOM 树中元素的计划位置)

  1. DOM & CSSOM 合并成渲染树；

  2. 布局树（DOM 树中的可见元素）；

  3. 布局计算。

微信截图_20230320115722.png 上图就是渲染的一部分步骤了。

  • 分层

  1. 特定节点生成专用图层，生成一棵图层树（层叠上下文、Clip，类似 PS 里的图层）；

  2. 拥有层叠上下文属性（明确定位属性、透明属性、CSS 滤镜、z-index 等）的元素会创建单独图层；

  3. 没有图层的 DOM 节点属于父节点图层；

  4. 需要剪裁的地方也会创建图层。

  • 绘制指令

  1. 输入：图层树；

  2. 渲染引擎对图层树中每个图层进行绘制；

  3. 拆分成绘制指令，生成绘制列表，提交到合成线程；

  4. 输出：绘制列表。

  • 分块
  1. 合成线程会将较大、较长的图层（一屏显示不完，大部分不在视口内）划分为图块（tile, 256256, 512512）。
  • 光栅化（栅格化）

  1. 在光栅化线程池中，将视口附近的图块优先生成位图（栅格化执行该操作）；

  2. 快速栅格化：GPU 加速，生成位图（GPU 进程）。

  • 合成绘制

  1. 绘制图块命令——DrawQuad，提交给浏览器进程；

  2. 浏览器进程的 viz 组件，根据DrawQuad命令，绘制在屏幕上。

975fcbf7f83cc20d216f3d68a85d0f37.webp 上图就是完整的渲染流程了

相关概念

更新了元素的几何属性（重排）

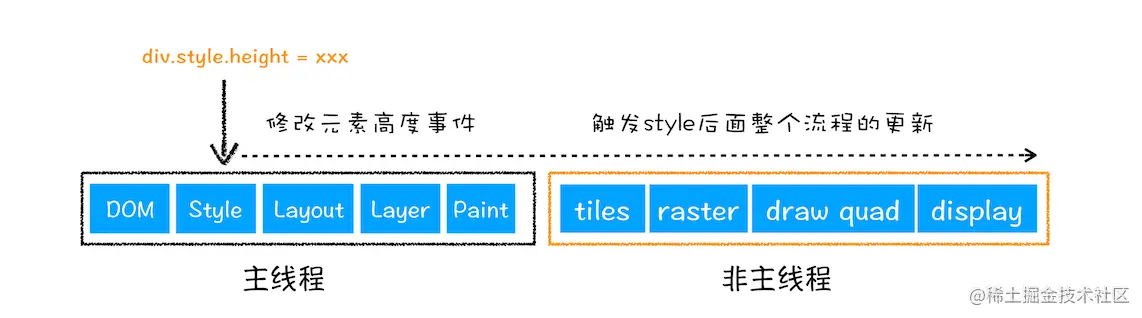

b3ed565230fe4f5c1886304a8ff754e5.webp 从上图可以看出，如果你通过 JavaScript 或者 CSS 修改元素的几何位置属性，例如改变元素的宽度、高度等，那么浏览器会触发重新布局，解析之后的一系列子阶段，这个过程就叫重排。无疑，重排需要更新完整的渲染流水线，所以开销也是最大的。

更新元素的绘制属性（重绘）

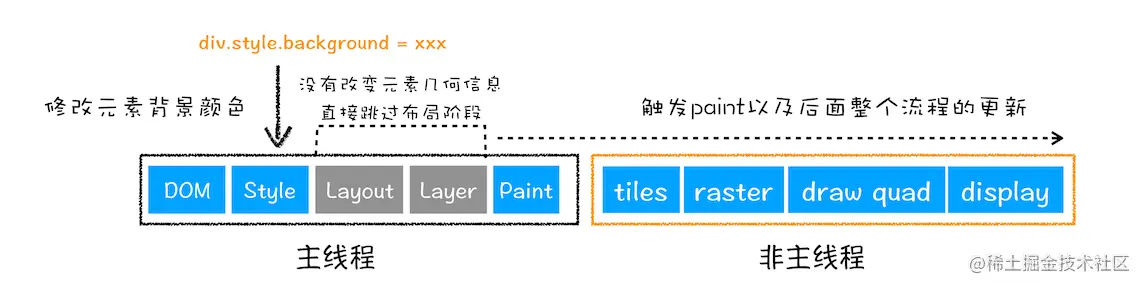

3c1b7310648cccbf6aa4a42ad0202b03.webp 从图中可以看出，如果修改了元素的背景颜色，那么布局阶段将不会被执行，因为并没有引起几何位置的变换，所以就直接进入了绘制阶段，然后执行之后的一系列子阶段，这个过程就叫重绘。相较于重排操作，重绘省去了布局和分层阶段，所以执行效率会比重排操作要高一些。

直接合成阶段

024bf6c83b8146d267f476555d953a2c.webp 在上图中，我们使用了 CSS 的 transform 来实现动画效果，这可以避开重排和重绘阶段，直接在非主线程上执行合成动画操作。这样的效率是最高的，因为是在非主线程上合成，并没有占用主线程的资源，另外也避开了布局和绘制两个子阶段，所以相对于重绘和重排，合成能大大提升绘制效率。
