关于ast的源码分析1

1.关于plantuml

1.1 简介

Plant UML是一门类似于HTML的标记性语言，采用graphviz来渲染PlantUML，可集成在markdown。故而可以像维护代码一样维护 UML 图的历史版本，编写脚本就会自动生成UML图。用于会议讨论、流程设计、需求编写等环节。支持的工具集tools 不要太多！同时提供在线版工具：online-plantuml。www.plantuml.com/

PlantUML是一个快速创建UML图形的组件，其支持的图形有：

sequence diagram
use case diagram
class diagram
activity diagram
component diagram
state diagram
object diagram
wireframe graphical interface

1.2 go里面使用plantuml的方式

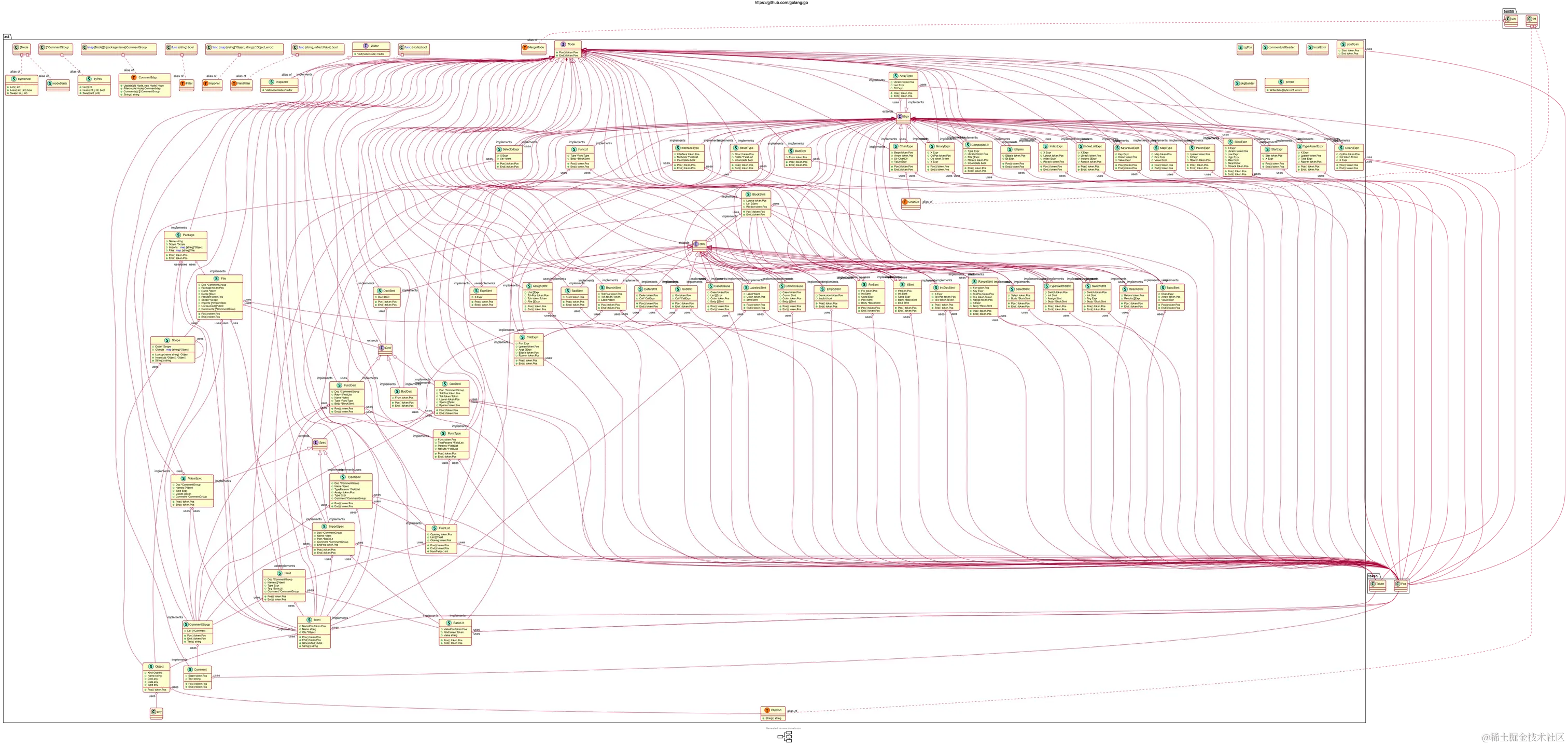

利用goplantuml(下载地址goplanuml），给他传入一个go包路径即可（在电脑里面的），然后他就会帮我们输出plantuml的文本 例如 .\goplantuml.exe G:\go\src\go\ast >1.txt 然后在线 www.plantuml.com/ 生成。

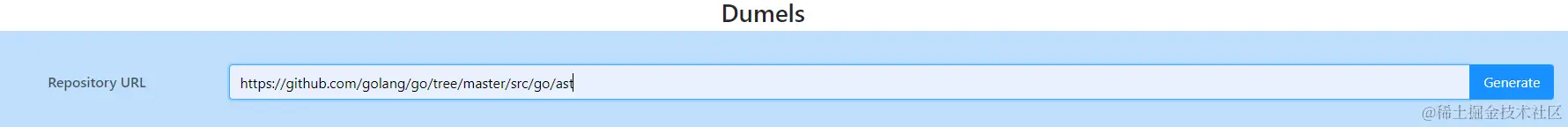

或者直接在www.dumels.com/ 进行查看

输入 github.com/golang/go/t… 生成即可查看，很方便

1.3 如何显示plantuml的表达式

vscode goland均提供了对应的插件，这里不多说。 另外可以直接在线 www.plantuml.com/ 生成。

ast的核心代码分析

//所有的节点类型，都要实现该接口，里面描述了该节点的起始结束的位置.
type Node interface {
	Pos() token.Pos // position of first character belonging to the node
	End() token.Pos // position of first character immediately after the node
}

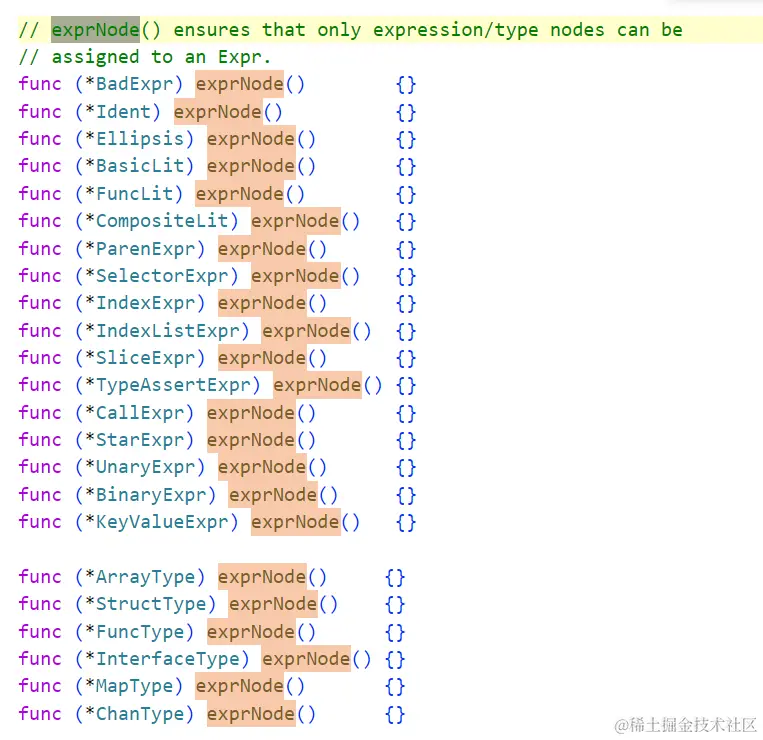

//表达式类型，都要实现该接口.
type Expr interface {
	Node
	exprNode()
}

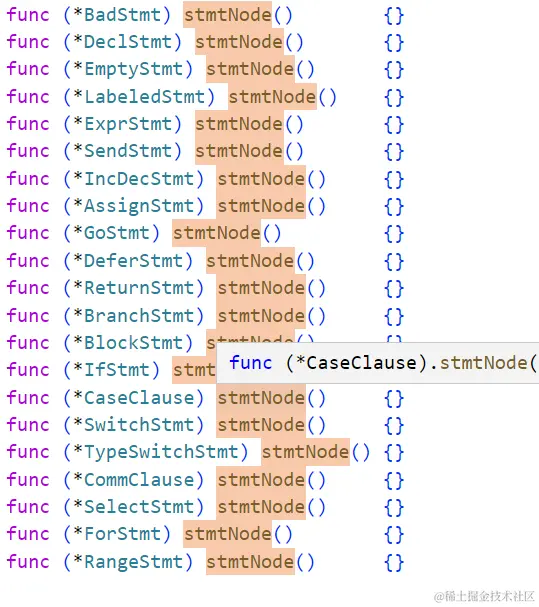

// 语句类型节点，都要实现该接口
type Stmt interface {
	Node
	stmtNode()
}

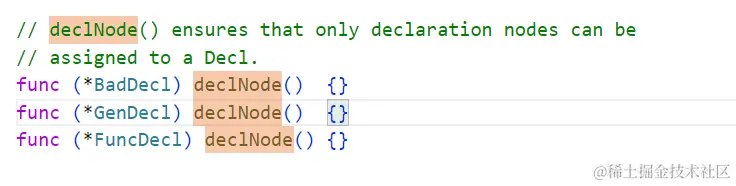

// 声明类型节点的接口
type Decl interface {
	Node
	declNode()
}
