为什么需要虚拟内存
如果 CPU 直接操作内存的「物理地址」，想在内存中同时运行两个程序是不可能的
如何解决：
操作系统会提供一种机制，将不同进程的虚拟地址和不同内存的物理地址映射起来。
如果程序要访问虚拟地址的时候，由操作系统转换成不同的物理地址，这样不同的进程运行的时候，写入的是不同的物理地址，这样就不会冲突了

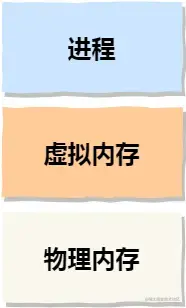

由此引出两个地址概念
- 我们程序所使用的内存地址叫做虚拟内存地址（Virtual Memory Address）
- 实际存在硬件里面的空间地址叫物理内存地址（Physical Memory Address）

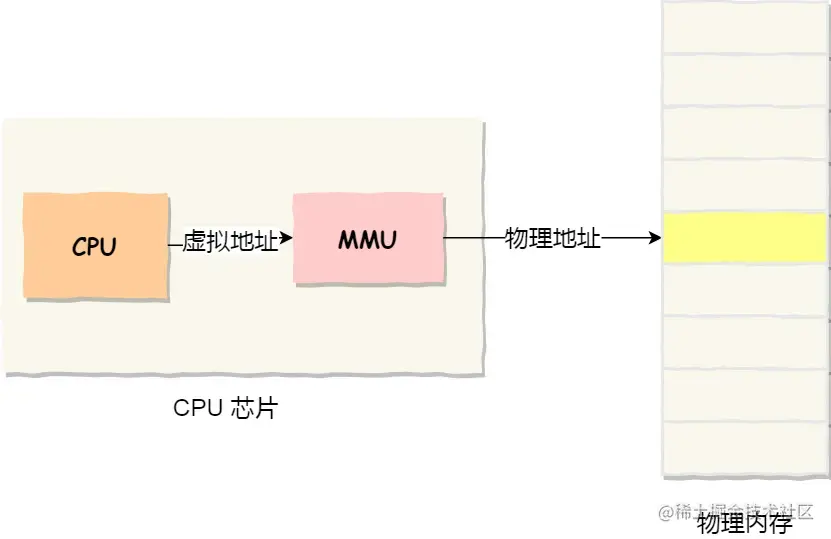

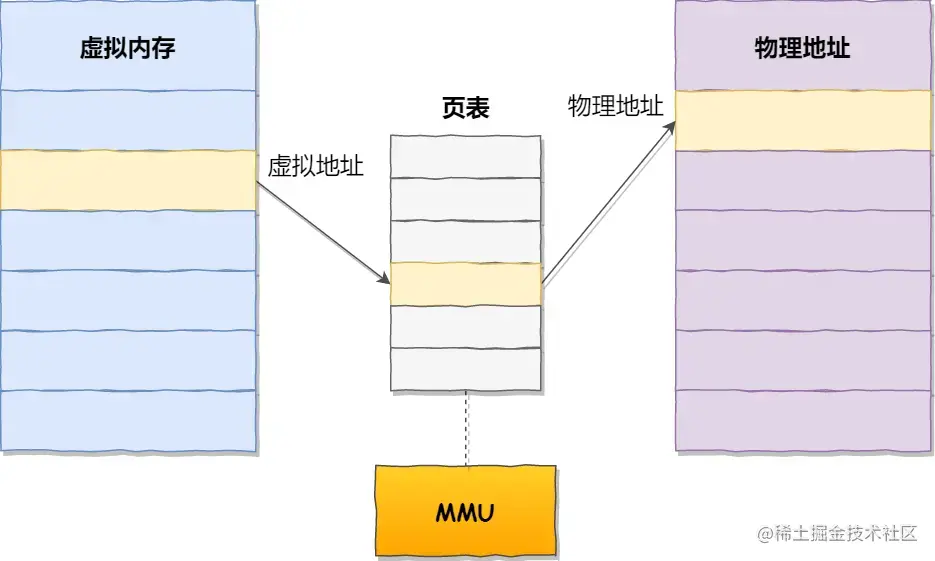

操作系统引入了虚拟内存，进程持有的虚拟地址会通过 CPU 芯片中的内存管理单元（MMU）的映射关系，来转换变成物理地址，然后再通过物理地址访问内存，如下图所示
如何管理虚拟地址和物理地址之间的关系
- 内存分段
- 内存分页
内存分段

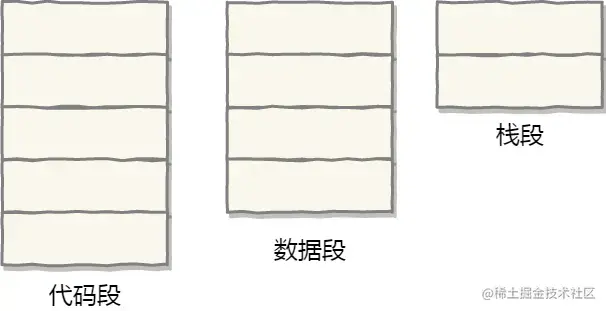

程序是由若干个逻辑分段组成的，如可由代码分段、数据分段、栈段、堆段组成。不同的段是有不同的属性的，所以就用分段（Segmentation）的形式把这些段分离出来

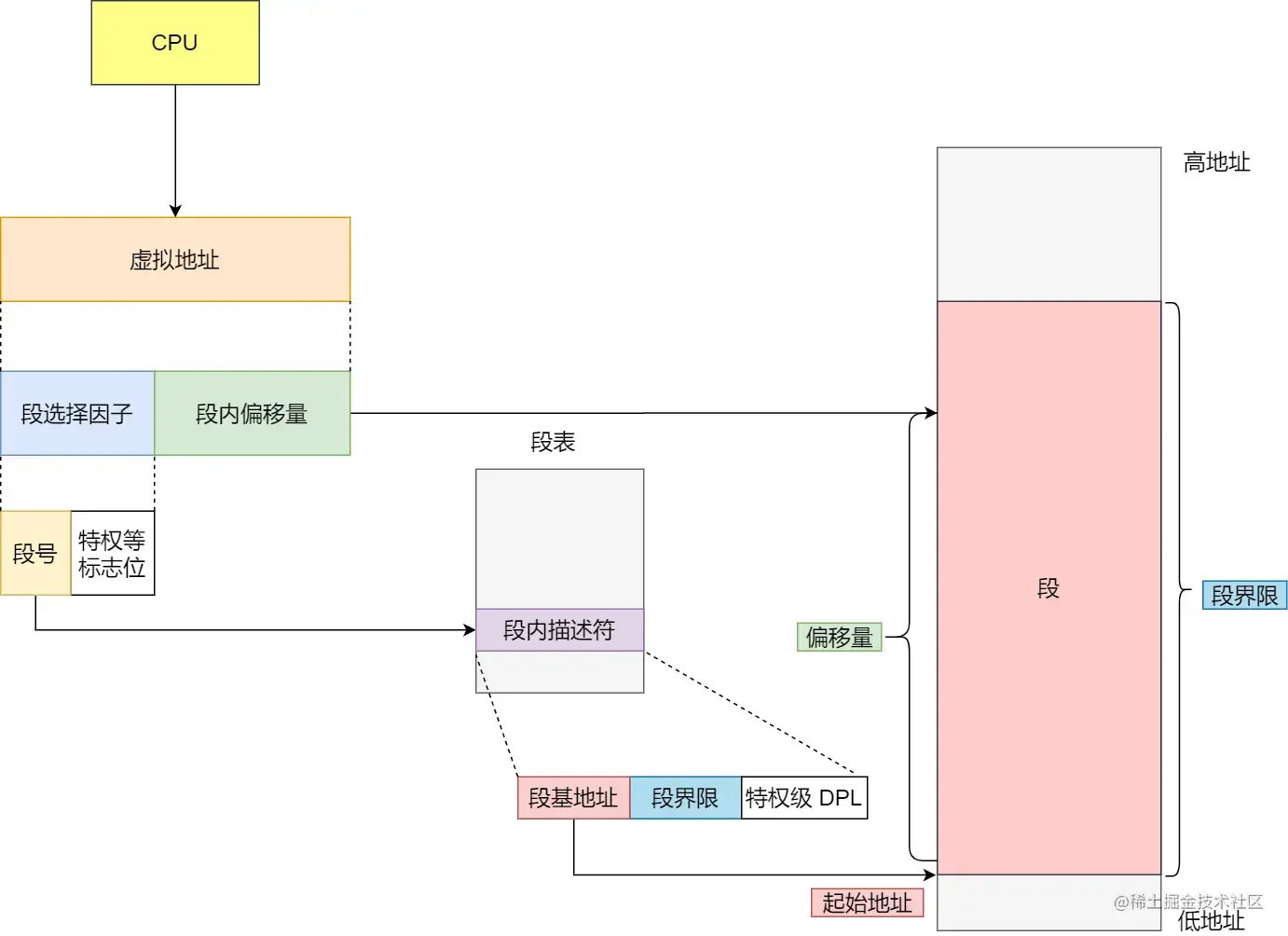

分段机制下的虚拟地址由两部分组成，段选择因子和段内偏移量。
段选择因子和段内偏移量：
- 段选择因子就保存在段寄存器里面。段选择子里面最重要的是段号，用作段表的索引。段表里面保存的是这个段的基地址、段的界限和特权等级等。
- 虚拟地址中的段内偏移量应该位于 0 和段界限之间，如果段内偏移量是合法的，就将段基地址加上段内偏移量得到物理内存地址
分段机制会把程序的虚拟地址分成 4 个段，每个段在段表中有一个项，在这一项找到段的基地址，再加上偏移量，于是就能找到物理内存中的地址
不足：
- 第一个就是内存碎片的问题
- 第二个就是内存交换的效率低的问题
为了解决内存分段的「外部内存碎片和内存交换效率低」的问题，就出现了内存分页
内存分页
分页是把整个虚拟和物理内存空间切成一段段固定尺寸的大小，这样一个连续并且尺寸固定的内存空间，我们叫页（Page）。在 Linux 下，每一页的大小为 4KB
虚拟地址与物理地址之间通过页表来映射
页表是存储在内存里的，内存管理单元 （MMU）就做将虚拟内存地址转换成物理地址的工作。
当进程访问的虚拟地址在页表中查不到时，系统会产生一个缺页异常，进入系统内核空间分配物理内存、更新进程页表，最后再返回用户空间，恢复进程的运行
内存分页由于内存空间都是预先划分好的，也就不会像内存分段一样，在段与段之间会产生间隙非常小的内存，这正是分段会产生外部内存碎片的原因。而采用了分页，页与页之间是紧密排列的，所以不会有外部碎片，但是，因为内存分页机制分配内存的最小单位是一页，即使程序不足一页大小，我们最少只能分配一个页，所以页内会出现内存浪费，所以针对内存分页机制会有内部内存碎片的现象

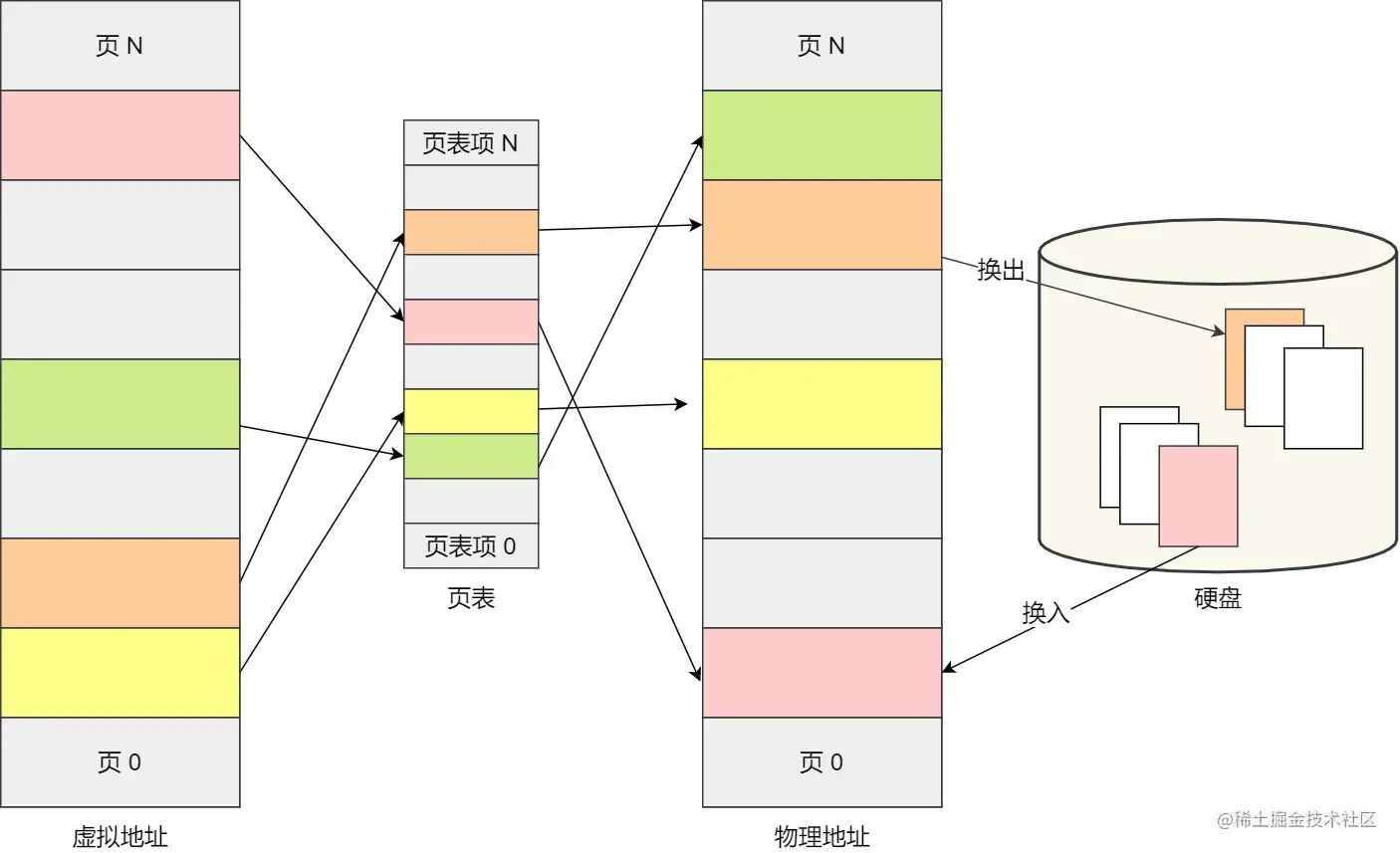

如果内存空间不够，操作系统会把其他正在运行的进程中的「最近没被使用」的内存页面给释放掉，也就是暂时写在硬盘上，称为换出（Swap Out）。一旦需要的时候，再加载进来，称为换入（Swap In）。所以，一次性写入磁盘的也只有少数的一个页或者几个页，不会花太多时间，内存交换的效率就相对比较高
更进一步地，分页的方式使得我们在加载程序的时候，不再需要一次性都把程序加载到物理内存中。我们完全可以在进行虚拟内存和物理内存的页之间的映射之后，并不真的把页加载到物理内存里，而是只有在程序运行中，需要用到对应虚拟内存页里面的指令和数据时，再加载到物理内存里面去

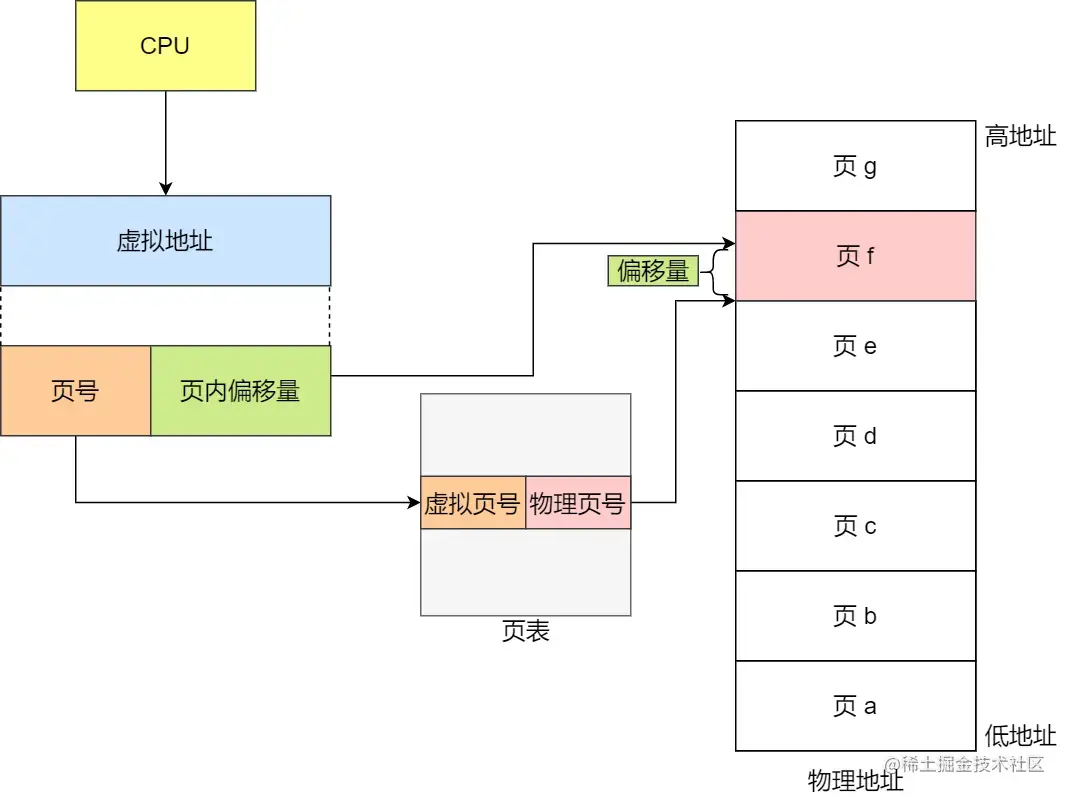

在分页机制下，虚拟地址分为两部分，页号和页内偏移。页号作为页表的索引，页表包含物理页每页所在物理内存的基地址，这个基地址与页内偏移的组合就形成了物理内存地址，见下图
对于一个内存地址转换，其实就是这样三个步骤：
- 把虚拟内存地址，切分成页号和偏移量；
- 根据页号，从页表里面，查询对应的物理页号；
- 直接拿物理页号，加上前面的偏移量，就得到了物理内存地址
简单的分页存在缺陷
因为操作系统是可以同时运行非常多的进程的，那这不就意味着页表会非常的庞大
在 32 位的环境下，虚拟地址空间共有 4GB，假设一个页的大小是 4KB（2^12），那么就需要大约 100 万 （2^20） 个页，每个「页表项」需要 4 个字节大小来存储，那么整个 4GB 空间的映射就需要有 4MB 的内存来存储页表
要解决上面的问题，就需要采用一种叫作多级页表（Multi-Level Page Table）的解决方案。

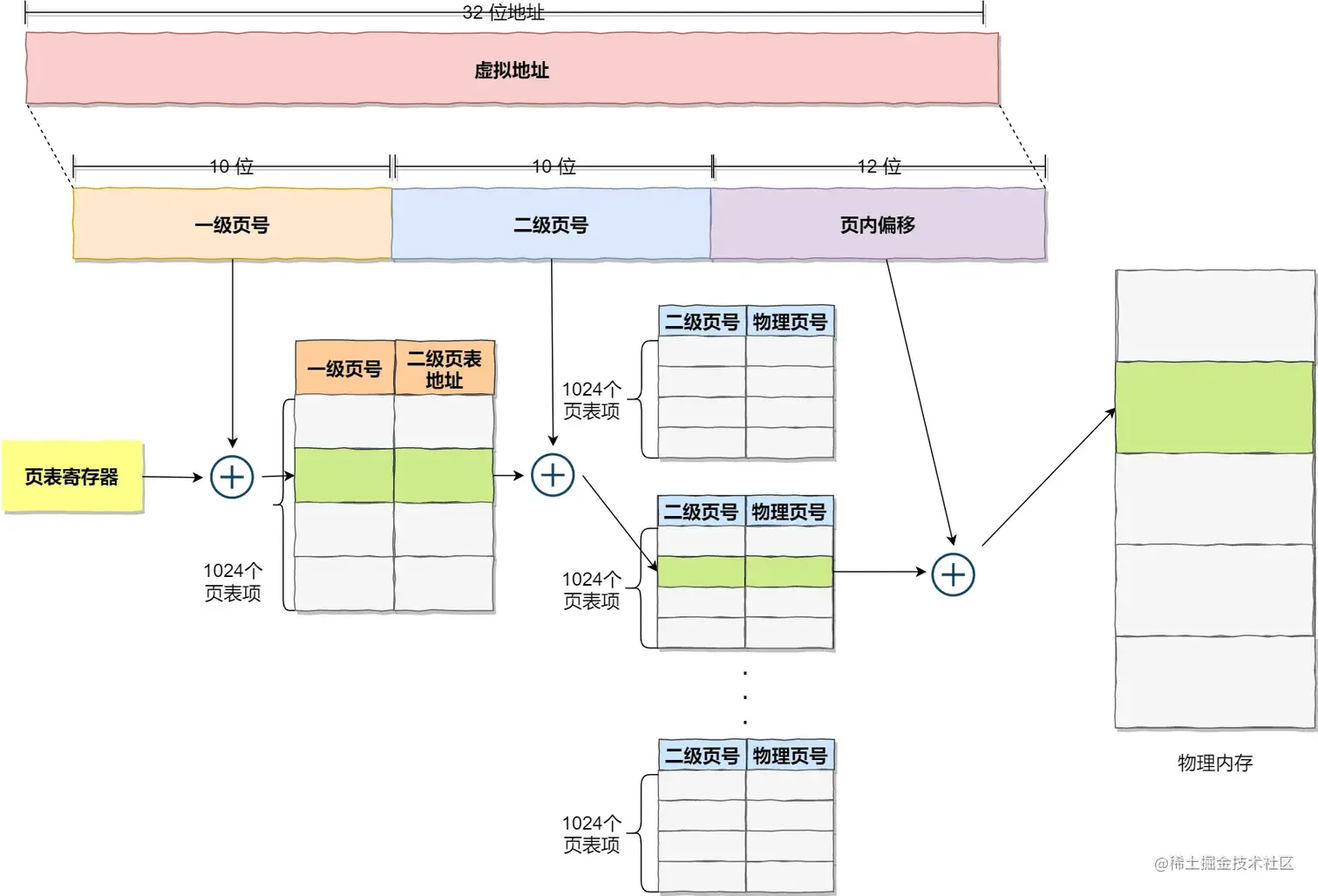

把这个 100 多万个「页表项」的单级页表再分页，将页表（一级页表）分为 1024 个页表（二级页表），每个表（二级页表）中包含 1024 个「页表项」，形成二级分页。如下图所示：
如果使用了二级分页，一级页表就可以覆盖整个 4GB 虚拟地址空间，但如果某个一级页表的页表项没有被用到，也就不需要创建这个页表项对应的二级页表了，即可以在需要时才创建二级页表

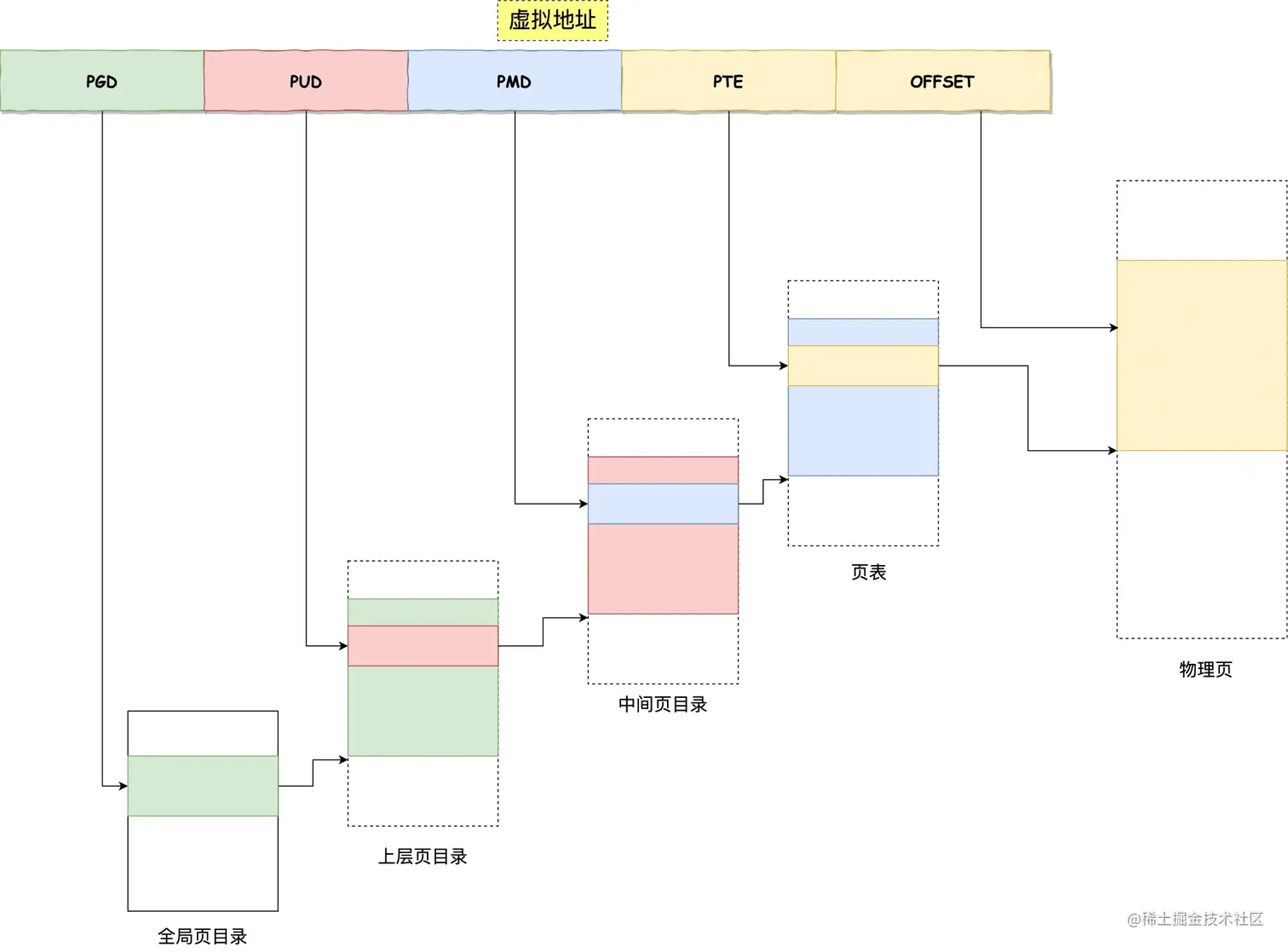

对于 64 位的系统，两级分页肯定不够了，就变成了四级目录，分别是：
- 全局页目录项 PGD（Page Global Directory）；
- 上层页目录项 PUD（Page Upper Directory）；
- 中间页目录项 PMD（Page Middle Directory）；
- 页表项 PTE（Page Table Entry）
TLB
多级页表虽然解决了空间上的问题，但是虚拟地址到物理地址的转换就多了几道转换的工序，这显然就降低了这俩地址转换的速度，也就是带来了时间上的开销。
程序是有局部性的，即在一段时间内，整个程序的执行仅限于程序中的某一部分。相应地，执行所访问的存储空间也局限于某个内存区域

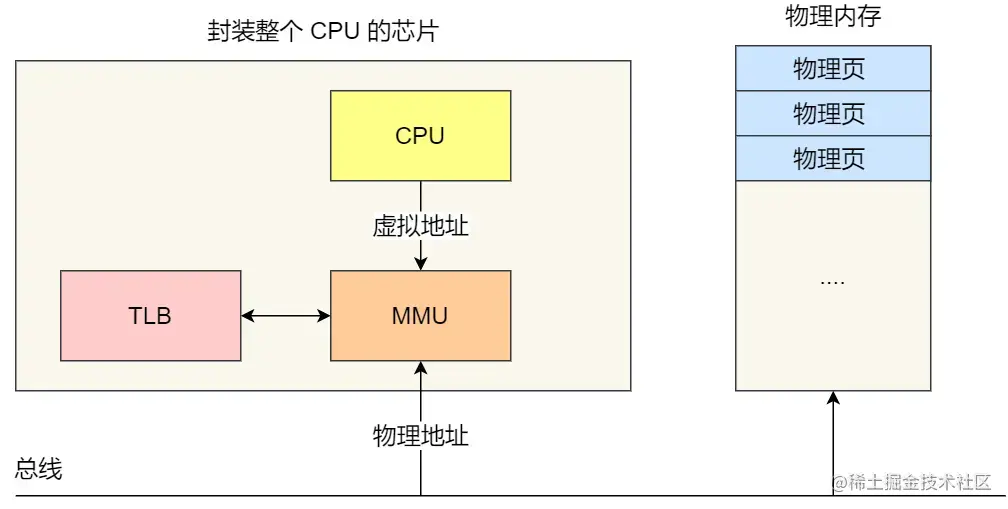

CPU 芯片中，加入了一个专门存放程序最常访问的页表项的 Cache，这个 Cache 就是 TLB（Translation Lookaside Buffer） ，通常称为页表缓存、转址旁路缓存、快表等
段页式内存管理
内存分段和内存分页并不是对立的，它们是可以组合起来在同一个系统中使用的，那么组合起来后，通常称为段页式内存管理。
段页式内存管理实现的方式：
- 先将程序划分为多个有逻辑意义的段，也就是前面提到的分段机制；
- 接着再把每个段划分为多个页，也就是对分段划分出来的连续空间，再划分固定大小的页
地址结构就由段号、段内页号和页内位移三部分组成

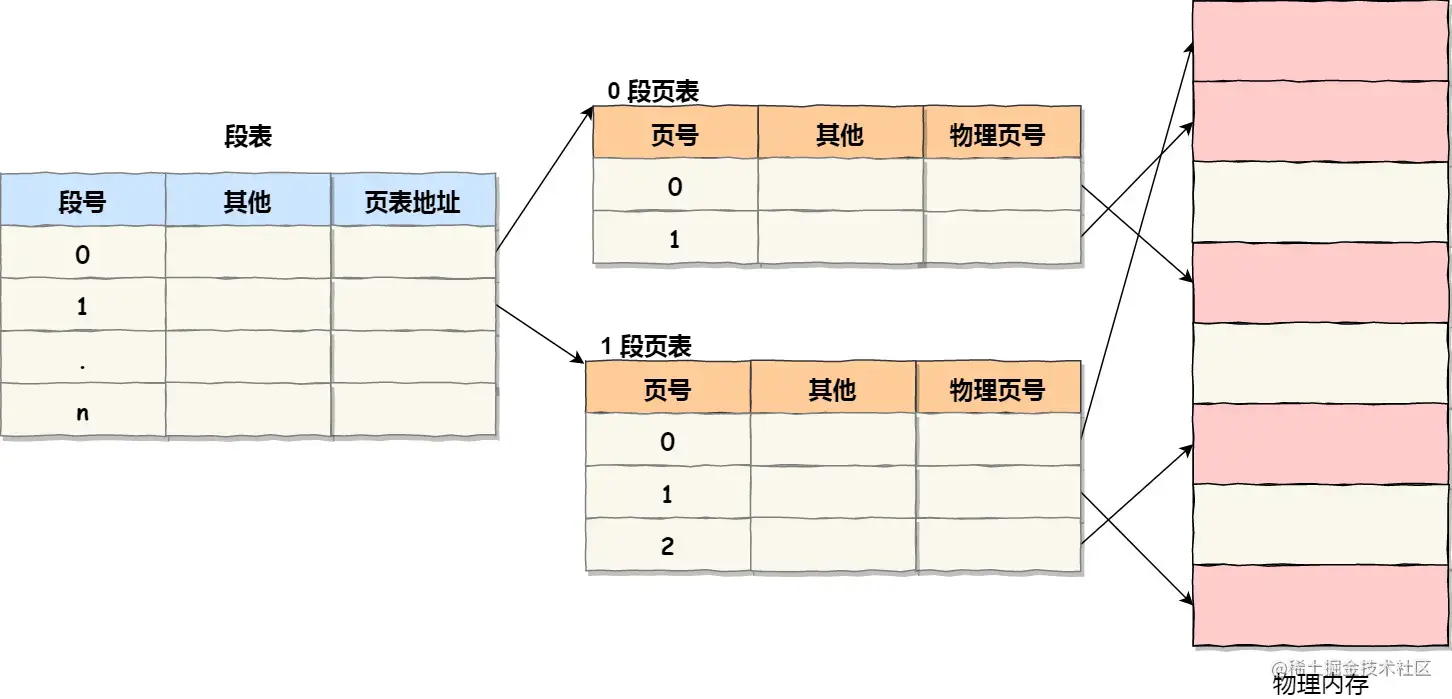

用于段页式地址变换的数据结构是每一个程序一张段表，每个段又建立一张页表，段表中的地址是页表的起始地址，而页表中的地址则为某页的物理页号
段页式地址变换中要得到物理地址须经过三次内存访问：
- 第一次访问段表，得到页表起始地址；
- 第二次访问页表，得到物理页号；
- 第三次将物理页号与页内位移组合，得到物理地址。
虚拟内存的作用
- 第一，虚拟内存可以使得进程对运行内存超过物理内存大小，因为程序运行符合局部性原理，CPU 访问内存会有很明显的重复访问的倾向性，对于那些没有被经常使用到的内存，我们可以把它换出到物理内存之外，比如硬盘上的 swap 区域。
- 第二，由于每个进程都有自己的页表，所以每个进程的虚拟内存空间就是相互独立的。进程也没有办法访问其他进程的页表，所以这些页表是私有的，这就解决了多进程之间地址冲突的问题。
- 第三，页表里的页表项中除了物理地址之外，还有一些标记属性的比特，比如控制一个页的读写权限，标记该页是否存在等。在内存访问方面，操作系统提供了更好的安全性
