OpenGL ES教程——光照进阶

上一篇基础光照阐述了opengl中颜色的定义，使用以及冯氏光照模型。本篇继续讲和光照相关的材质、光照贴图、投光物等知识。

1、材质

现实世界里，不同的材质在光照下有不同的表现，比如，金属制品在阳光下闪闪发光，但木头就不会，所以我们需要定义物体材质做区分

根据冯氏光照模型，材质也会用以下三个分量来定义：

• 环境光照
• 漫反射光照
• 镜面光照

再加上反光度，这样就可以定义材质了：

struct Material {
    vec3 ambient;
    vec3 diffuse;
    vec3 specular;
    float shininess;
};
uniform Material material;

在片段着色器中定义如上结构体，并且定义结构体uniform类型变量，那该怎么给这种类型的uniform变量赋值呢？

objectShader.setVec3("material.ambient",  1.0f, 0.5f, 0.31f);

2、光照

既然材质都已经按冯氏光照模型三个维度定义了，光照也是需要按冯氏模型维度定义的：

struct Light {
    vec3 position;
    vec3 ambient;
    vec3 diffuse;
    vec3 specular;
};

uniform Light light;

在计算颜色输出时，需要光源的位置信息，所以光源结构体中也增加了光源的位置信息。

这样在计算最终颜色输出时，比如漫反射输出，则用材质的漫反射颜色乘以光源的漫反射颜色即可，一般写法为：

void main()
{
    vec3 ambient = light.ambient * material.ambient;

    vec3 norm = normalize(normal);
    vec3 lightDir = normalize(light.position - fragPos);
    float diff = max(dot(norm, lightDir), 0.0);
    vec3 diffuse = light.diffuse * (diff * material.diffuse);

    vec3 viewDir = normalize(viewPos - fragPos);
    vec3 reflectDir =  reflect(-lightDir, norm);
    float spec = pow(max(dot(viewDir, reflectDir), 0.0), material.shininess);
    vec3 specular = light.specular * (spec * material.specular);

    vec3 result = ambient + diffuse + specular;
    FragColor = vec4(result, 1.0);
}

3、光照贴图

目前光照效果只使用了颜色，如果要使用纹理怎么办呢？因为真实场景中，肯定是纹理使用得更多，更真实

纹理代表着一个buf，这个buf可能代表着一张图片，或者一段视频中的yuv某个分量数据，可以认为就是无数颜色的合集，那材质能用颜色，也可以用纹理，所以材质可以这么定义：

struct Material {
    sampler2D  diffuse;
    sampler2D  specular;
    float shininess;
};
uniform Material material;

所以，现在需要我们给uniform变量赋值，然后再来计算最终颜色输出：

//设置材质纹理id，纹理id就是0，1这类
objectShader.setInt("material.diffuse", 0);
objectShader.setInt("material.specular", 1);

//然后计算最终颜色输出，使用texture函数计算颜色值
void main()
{
    vec3 ambient = light.ambient * (texture(material.diffuse, texCoords)).rgb;

    vec3 norm = normalize(normal);
    vec3 lightDir = normalize(light.position - fragPos);
    float diff = max(dot(norm, lightDir), 0.0);
    vec3 diffuse = light.diffuse * diff * (texture(material.diffuse, texCoords)).rgb;

    vec3 viewDir = normalize(viewPos - fragPos);
    vec3 reflectDir =  reflect(-lightDir, norm);
    float spec = pow(max(dot(viewDir, reflectDir), 0.0), material.shininess);
    vec3 specular = light.specular * spec * (texture(material.specular, texCoords)).rgb;

    vec3 result = ambient + diffuse + specular;
    FragColor = vec4(result, 1.0);
}

4、平行光

光源有多种类型，平行光是其中一种。

• 平行光，比如说太阳，光照强度足够强，距离足够远
• 点光源，比如说灯泡，理论上点光源只能照亮点光源附近的地方，无法照亮远处
• 聚光，类似于手电筒，在光的范围内可照亮物体，范围之外则无法照亮物体

还记得上一节中，光源结构体有个position变量，平行光是不需要光源的位置的，我们只需要光的方向，所以针对平行光，position变direction

struct Light {
    // vec3 position;
    // 使用定向光就不再需要了
    vec3 direction;
    vec3 ambient;
    vec3 diffuse;
    vec3 specular;
};

//计算光广告，也需要改一改
vec3 lightDir = normalize(-light.direction);

5、点光源

一开始学习的示例就是点光源，但有一个特性，点光源没有考虑到。就是衰减，理论上离点光源位置越远，就会越暗，那怎么计算距离，并且计算光亮的程度呢？

glsl中有函数，可以计算距离：

float distance = length(light.position - fragPos);

衰减系数如上述公式，d既是距离，公式里这几个参数一般按如下方式挑选：

距离	常数项	一次项	二次项
7	1.0	0.7	1.8
13	1.0	0.35	0.44
20	1.0	0.22	0.20
32	1.0	0.14	0.07
50	1.0	0.09	0.032
65	1.0	0.07	0.017
100	1.0	0.045	0.0075
160	1.0	0.027	0.0028
200	1.0	0.022	0.0019
325	1.0	0.014	0.0007
600	1.0	0.007	0.0002
3250	1.0	0.0014	0.000007

综上，点光源结构体应该这么定义：

struct Light {
    vec3 position;

    vec3 ambient;
    vec3 diffuse;
    vec3 specular;
    //下边3个成员分别是常量、一次项系数、二次项系数
    float constant;
    float linear;
    float quadratic;
};

float attenuation = 1.0/(light.constant + light.linear * distance + light.quadratic * distance * distance);

距离衰减系数计算如上，最后把漫反射以及镜面结果分别自乘这个系数即可。

6、聚光

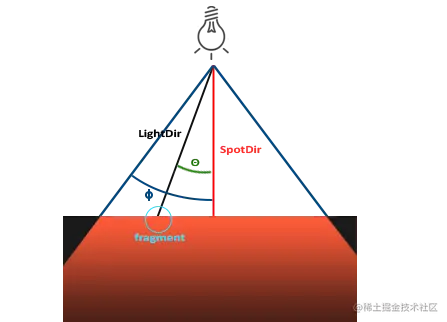

还有一种光源像手电筒一样，它能射出一定范围内的光线。

• LightDir：从片段指向光源的向量。
• SpotDir：聚光所指向的方向。
• Phi：ϕ 指定了聚光半径的切光角。落在这个角度之外的物体都不会被这个聚光所照亮。
• Thetaθ：LightDir向量和SpotDir向量之间的夹角。在聚光内部的话θ值应该比ϕ值小

所以，光源结构体就要这么定义了：

struct Light {
    vec3 position;
    vec3 direction;
    float cutOff;
    float outCutOff;

    vec3 ambient;
    vec3 diffuse;
    vec3 specular;

    float constant;
    float linear;
    float quadratic;
};

position是光源位置，direction是聚光源的指向，上图就是正向下

float theta = dot(lightDir, normalize(-light.direction));

if(theta > light.cutOff)
{
  // 执行光照计算
}
else  // 否则，使用环境光，让场景在聚光之外时不至于完全黑暗
  color = vec4(light.ambient * vec3(texture(material.diffuse, TexCoords)), 1.0);

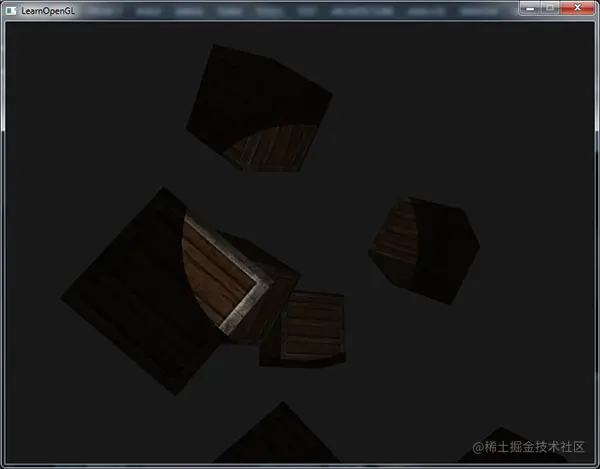

但这么做会有个问题，很突兀，比如这样：

所以，为了解决这个问题，需要做边缘平滑工作。

为了创建一种看起来边缘平滑的聚光，我们需要模拟聚光有一个内圆锥(Inner Cone)和一个外圆锥(Outer Cone)。我们可以将内圆锥设置为上一部分中的那个圆锥，但我们也需要一个外圆锥，来让光从内圆锥逐渐减暗，直到外圆锥的边界。

为了创建一个外圆锥，我们只需要再定义一个余弦值来代表聚光方向向量和外圆锥向量（等于它的半径）的夹角。然后，如果一个片段处于内外圆锥之间，将会给它计算出一个0.0到1.0之间的强度值。如果片段在内圆锥之内，它的强度就是1.0，如果在外圆锥之外强度值就是0.0。

我们可以用下面这个公式来计算这个值：

void main()
{
    vec3 lightDir = normalize(light.position - fragPos);
    float theta = dot(lightDir, normalize(-light.direction));
    float epsilon = light.cutOff - light.outCutOff;
    float intensity = clamp((theta - light.outCutOff)/epsilon, 0.0, 1.0);

    float distance = length(light.position - fragPos);
    float attenuation = 1.0/(light.constant + light.linear * distance + light.quadratic * distance * distance);

    vec3 ambient = light.ambient * (texture(material.diffuse, texCoords)).rgb;
    //        ambient = ambient * attenuation;

    vec3 norm = normalize(normal);

    //如果传的是方向值 ，就直接计算光方向的单位向量
    //    vec3 lightDir = normalize(-light.direction);
    float diff = max(dot(norm, lightDir), 0.0);
    vec3 diffuse = light.diffuse * diff * (texture(material.diffuse, texCoords)).rgb;
    //        diffuse = diffuse * attenuation;
    diffuse *= intensity;

    vec3 viewDir = normalize(viewPos - fragPos);
    vec3 reflectDir =  reflect(-lightDir, norm);
    float spec = pow(max(dot(viewDir, reflectDir), 0.0), material.shininess);
    vec3 specular = light.specular * spec * (texture(material.specular, texCoords)).rgb;
    //        specular = specular * attenuation;
    specular *= intensity;

    vec3 result = ambient + diffuse + specular;
    FragColor = vec4(result, 1.0);
}
