全景AR增强监视系统硬件资源的健康状态管理之场景实现

1、写在前面

前面我们已经了解如何获取软硬件资源，并使用消息队列向外发布，并将其称之为 Monitor。

假设你已经布置好 Monitor，并且网络一切正常。

现在，我们要将所有布置好的机器放入场景，并以某种方式展现即可。

2、正文开始

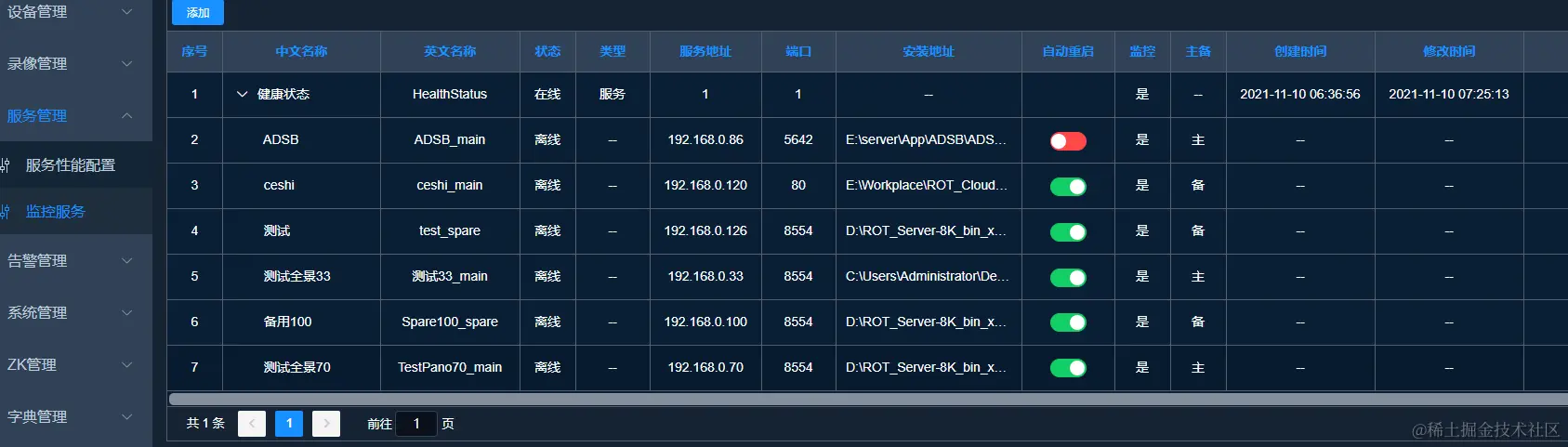

• 首先，我们需要一个列表，这个列表表明了监控的机器列表，它代表 Monitor 运行的机器：

这个可以从 SkeyeIVMS 提供的接口中直接获取到。

	/**
     * @brief healthStatus 获取健康状态列表
     * @return QVariantList {
     *                            "serverId": 1
     *                            "serverParentId":
     *                            "serverIsMain":
     *                            "serverChName":
     *                            "serverEnName":
     *                            "serverAddress":
     *                            "entryType":
     *                            "panoId":
     *                            "state":
     *                        }
     **/
    QVariantList healthStatus() {
		......
		QVariantList entries;
		//从SkeyeIVMS获取健康状态列表
		QNetworkManager::get(.....);
		......
		QJsonDocument doc = QJsonDocument::fromJson(QByteArray(data.toUtf8()), &error);
		if (error.error == QJsonParseError::NoError) {
			const auto &array = doc.array();
			//解析array
			entries = parse(array);
			return entries;
		}
	}

• 接着，我们需要把拿到的 QVariantList 来生成 Qml 场景。

这里以根项为场景，然后使用 Repeator 将 QVariantList 进行布局：

	Item {
		id: scene

		function createCameras(devices) {
			let width = cameraRepeater.cameraWidth;
			let height = cameraRepeater.cameraHeight;
			let spacing = cameraRepeater.spacing;
			let panoCount = devices.length;
			let rows = Math.ceil(Math.sqrt(panoCount));
			let preStartX = 0;
			let maxWidth = 0;
			for (let i = 0; i < panoCount; i++) {
				let model = [];
				let device = panoManager.deviceModel.find(devices[i].panoId);

				let cameraCount = 0;
				let panoObj = {
					cameraId: devices[i].serverId,
					cameraName: devices[i].serverChName,
					cameraIsMain: devices[i].serverIsMain,
					cameraAddress: devices[i].serverAddress,
					cameraType: -1, //全景
					cameraStatus: devices[i].state
				};
				model.push(panoObj);

				if (device !== null)  {
					let cameras = device.cameras;
					cameraCount = cameras.length;
					for (let j = 0; j < cameras.length; j++) {
						let camera = cameras[j];
						let obj = {
							cameraId: devices[i].serverId,
							cameraName: camera.name,
							cameraType: camera.cameraType,
							cameraStatus: HealthStatus.OnLine,
							cameraIsMain: devices[i].serverIsMain,
							cameraAddress: devices[i].serverAddress,
						};
						model.push(obj);
					}
					print(device.panoName)
				}

				let distance = width * (cameraCount + 1) + spacing * (cameraCount + 1);
				let startPosX = preStartX;
				let startPosY = (i % rows) * 200;
				let endPosX = startPosX + distance;
				let endPosY = startPosY;
				maxWidth = Math.max(maxWidth, endPosX);
				preStartX = ((i + 1) % rows) == 0 ? maxWidth + 150 : preStartX;

				cameraListModel.append({
									 startPosX: startPosX,
									 startPosY: startPosY,
									 endPosX: endPosX,
									 endPosY: endPosY,
									 cameraModel: model
								 })
			}

			cameraRepeater.rows = rows;
			cameraRepeater.height = rows * 180;
			cameraRepeater.width = maxWidth == 0 ? preStartX : maxWidth;
		}

		Repeater {
			id: cameraRepeater
			model: ListModel { id: cameraListModel }
			delegate: cameraDelegate
			property int rows: 0
			property int cameraWidth: 42
			property int cameraHeight: 56
			property int spacing: 60
		}
	}

• 其中，cameraDelegate 为实际的设备代理(这里是相机设备)：

对于全景和相机的区分，简单判断 cameraType 的值即可。

• 最后，将 QVariantList 与 cameraListModel关联起来：

	function createScene() {
		let model = healthStatusManager.healthStatus;
		let devices = [];
		for (let i = 0; i < model.length; i++) {
			let entryType = model[i].entryType;
			if (entryType === HealthStatus.Pano || entryType === HealthStatus.PanoSpare || entryType === HealthStatus.Camera) {
				devices.push(model[i]);
			}
		}

		cameraListModel.clear();
		scene.createCameras(devices);
	}

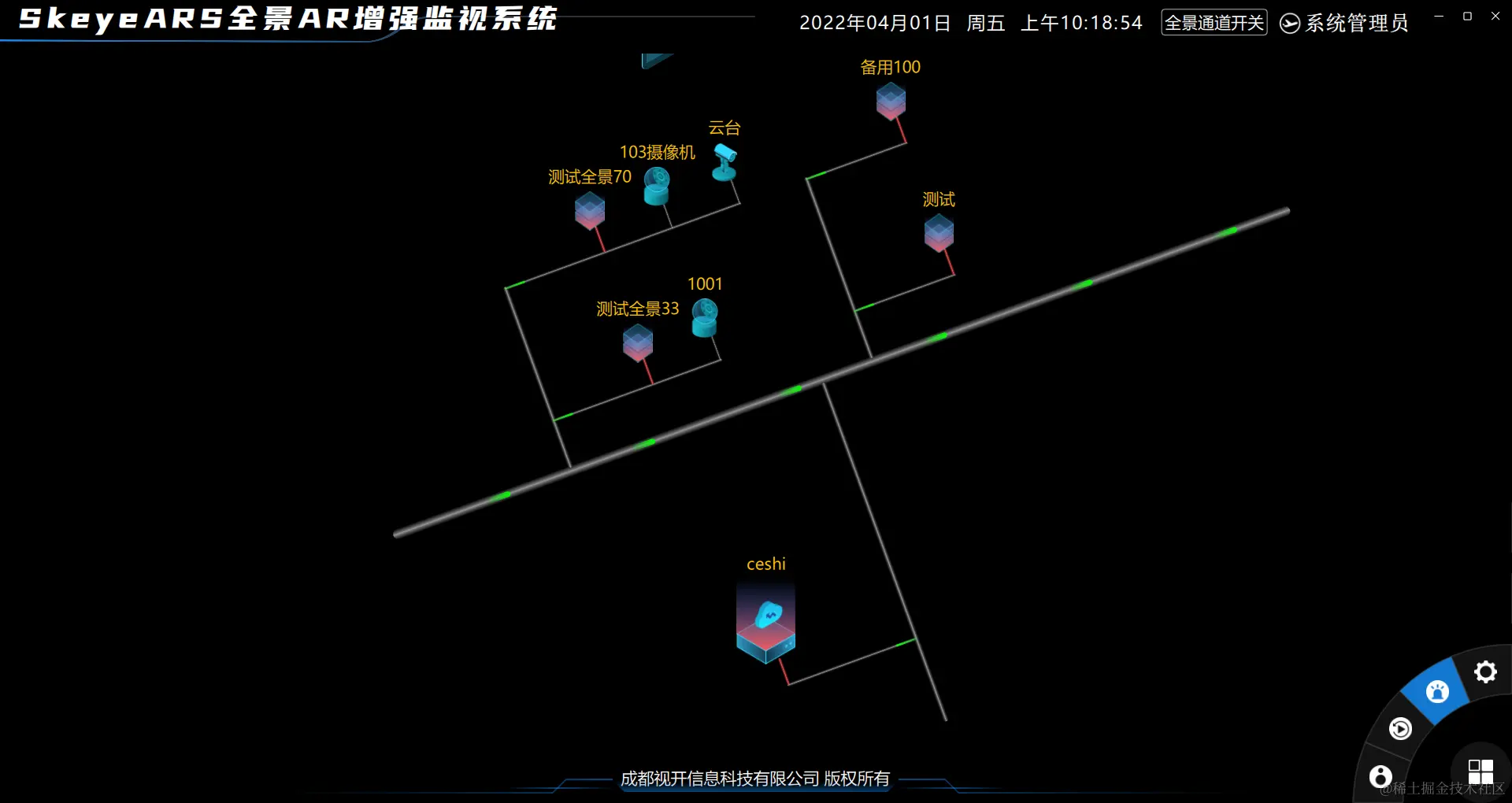

最终 SkeyeARS 中的效果如下；
