1，概述
首先，Binder是android平台下一种IPC机制，由于android基于linux，其linux本身就拥有一些ipc方式，如socket、通道等。但是，基于性能方面，android并未采用linux的ipc，而是自己实现了一套高效的ipc方式，Binder机制的特点，首先在于使用了内存映射技术，即linux下的mmap，使得client-service间通信只需要复制一次，而socket需要复制两次。Binder机制采用CS模式，为两个进程通信搭建桥梁。
说起mmap，不得不感叹Android对Binder的创新。
(1)如果基于共享内存进行IPC，效率虽然高，可是控制难啊。你就想一想Java内存模型吧，本身线程间共享一套内存，因此衍生处synchronize、volatile等等等等一系列锁或者锁升级、原子性啊、可见性啊一系列控制问题，如果Android还在进程间这么搞，有多复杂，你就想想吧！
(2)如果基于socket通信，那你也太慢了吧！网络传输是基于socket的tcp或者udp，没办法，网络传输的终端大概率不在同一终端，这个时候它们写入写出两次是理所当然的，可是Android呢？系统进程和用户进程就在同一手机嘛，你写入写出两次在应用层尚可，可是到Framework层就太慢了，毕竟系统服务慢，用户体验可不好。
那这这这？可这可咋办啊？
Google的大神们将方案1和2进行折中，想出了内存映射这个方案！你想想吧，如果共享内存不行，维护难度太高，那我们能不能让只有两个进程共享一块内存？话说到这，你就该明白了，就是将一大块Binder管理的内存，划分一部分给两个进程使用，这下就不存在多进程控制问题了是吧，这样的BpBinderh只需要写一次，BBinder不用去复制，直接到Binder给的一把钥匙，找到那块特定的内存区域去读取数据就可以了，这不就实现了两个进程间的通信嘛。当然哈，这也就产生一个弊端，分配给两个进程的共享内存不大，也就不能传输大数据了，当然在Framework层也没多大数据要传送，只是操作系统的一些参数，就很OK。
流程图：

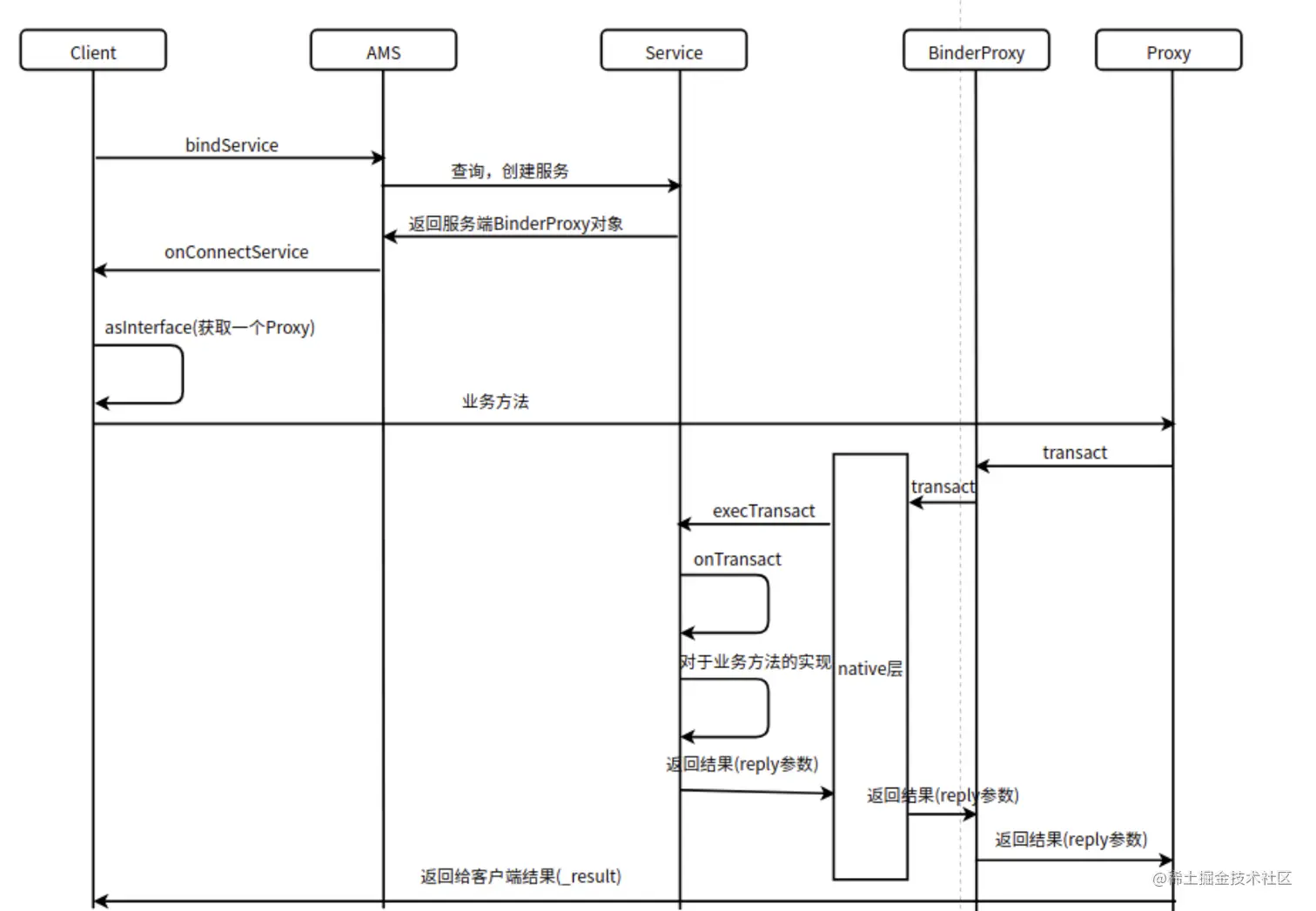

简单时序图：
2，分析
日常开发中，如AIDL开发，需要继承Binder类，实现自己定义的服务接口，AIDL中有几个重点方法，如asInterface。 这在客户端上可以获取Proxy类，实现跨进程通信。当绑定一个服务后(另一个进程)，返回的service本质是一个BinderProxy，对应native层BpBinder。通过特定描述符获取服务对象，实现跨进程调用。Proxy在客户端直接调用业务对应代理方法，其中mRemote可以理解为native层BpBinder，实际它们本身就建立了联系。创建代理需要服务端的IBinder在绑定服务时通过AMS的publishService交给客户端拿到（这本身又是个Binder通信），详细过程可查看bindService源码。
真正的通信过程，肯定要借助native层的BpBinder与Binder驱动进行通信，即通过内存映射的方式写入内存。前面说过，我们在AIDL中拿到的mRemote是服务端BinderProxy对象，然后调用asInterface方法生成代理类，其transact方法最终调用BinderProxy的transactNative方法，才能够将数据写进Binder驱动。

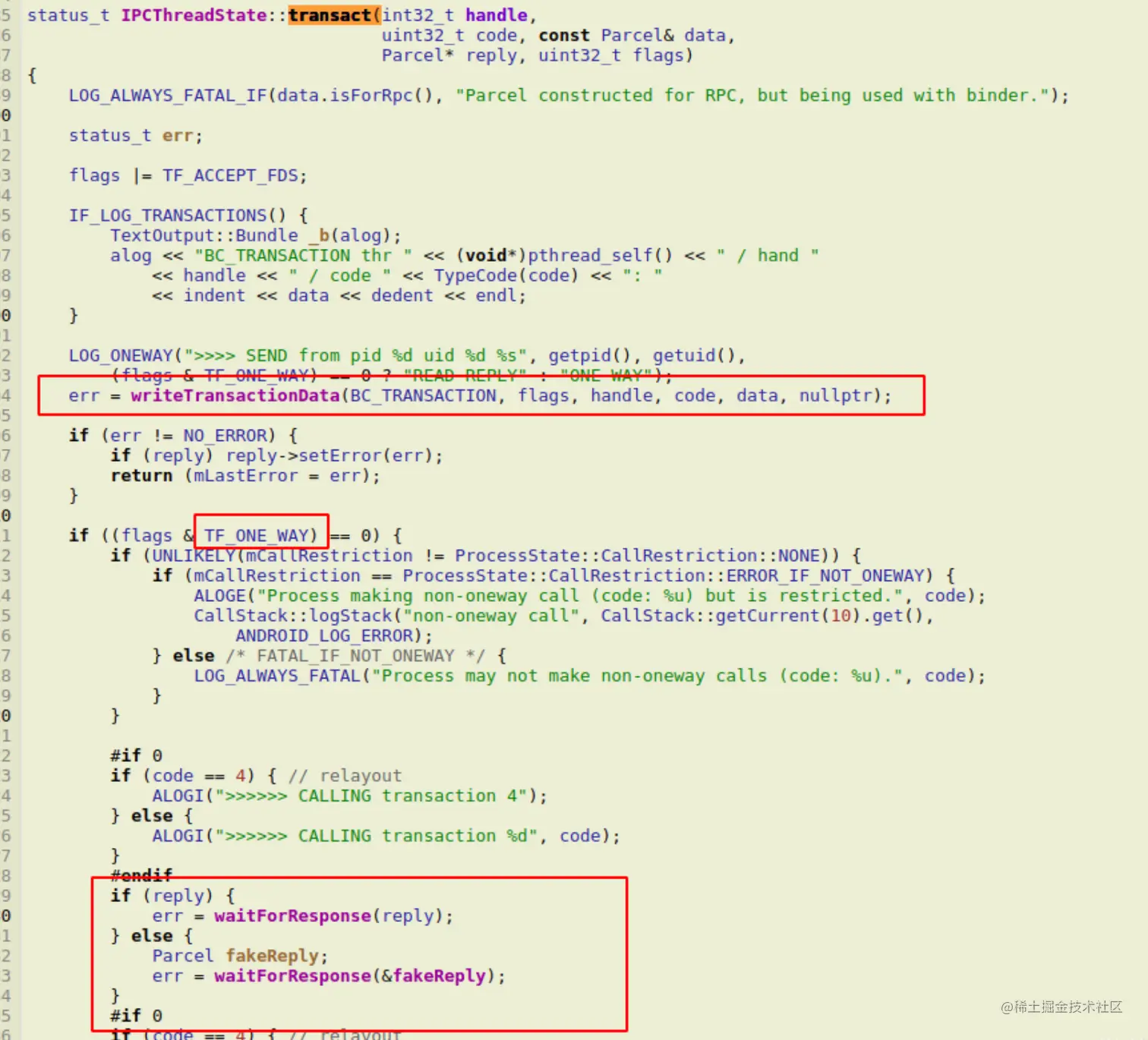

native层BpBinder直接与Binder驱动通信的类是IPCThreadState，在transact方法中代码如下，
来到IPCThreadState.transact方法，可以看到，Parcel数据报文已经传到这儿了，接下来将数据通过writeTransactionData方法写入，如何waitForResponse等待结果就行。

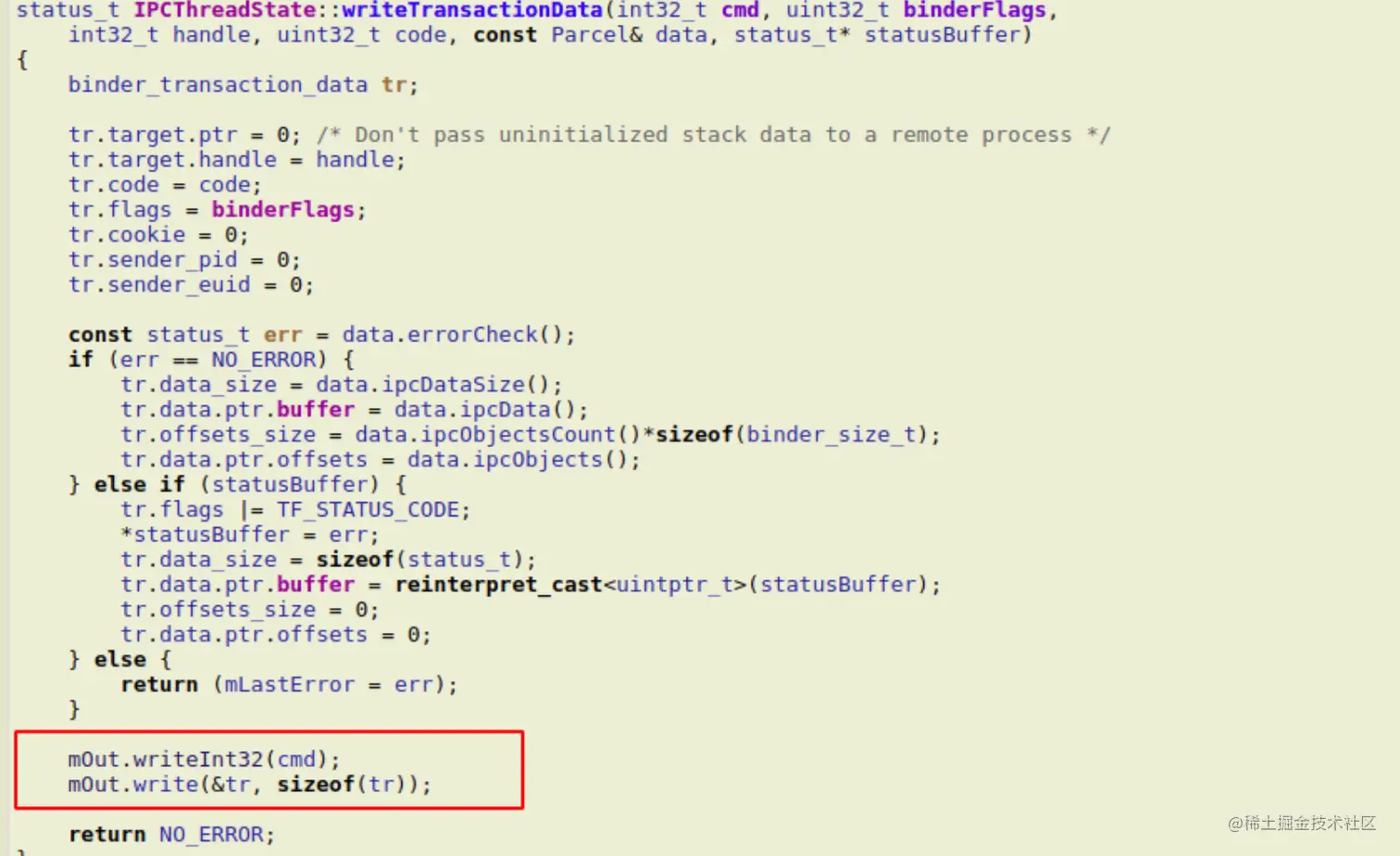

跟进writeTransactionData方法，通过mOut这个成员，就可以实现直接与Binder设备交互，

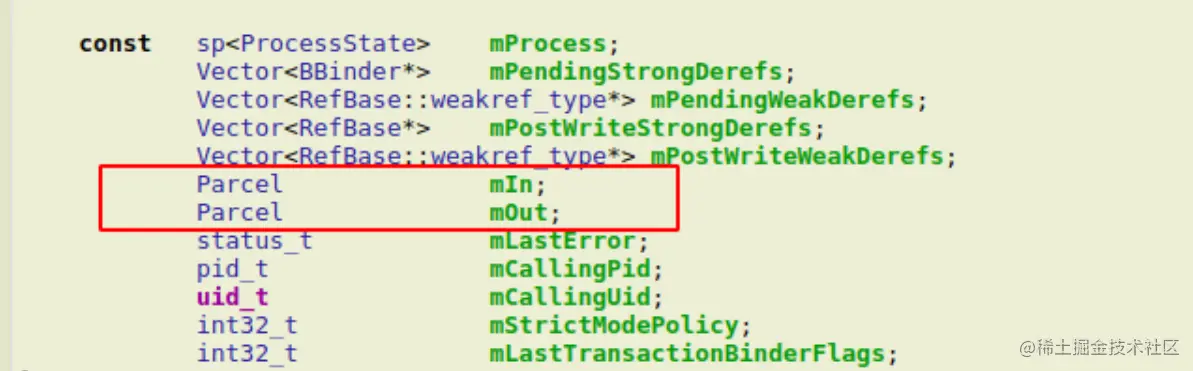

追根问底，mOut和对应的mIn是个啥呢？我们在IPCThreadState.h找到了答案，就是个Parcel。此时的mOut只是写入数据，还未与Binder驱动通信。

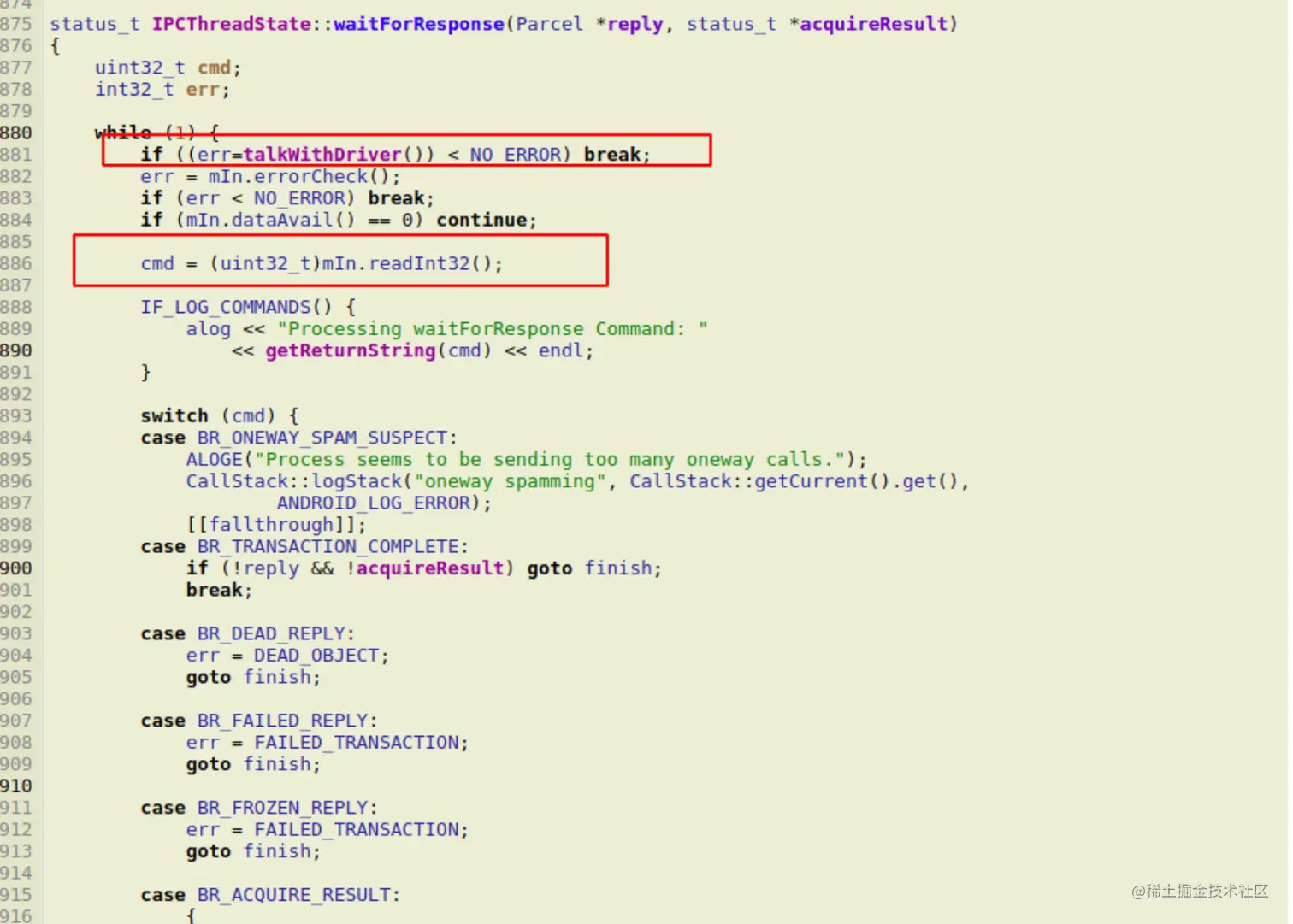

再看看waitForResponse，除了意料之中的mIn成员外，talkWithDriver！
跟进talkWithDriver，发现底层使用ioctl方式与binder通信。ioctl是基于linux的一种io控制方式，第一个参数即Binder地址的文件描述法fd，第二个参数是控制协议，第三个参数与控制协议一同配合使用。
关于native层更深的实现暂时在此不展开分析，进程间通信已然可以实现，感兴趣的读者可以自学阅读android-s源码（写本文时google发布的最新版本）。
前面我们说过，BinderProxy对应native层BpBinder，如何对应？

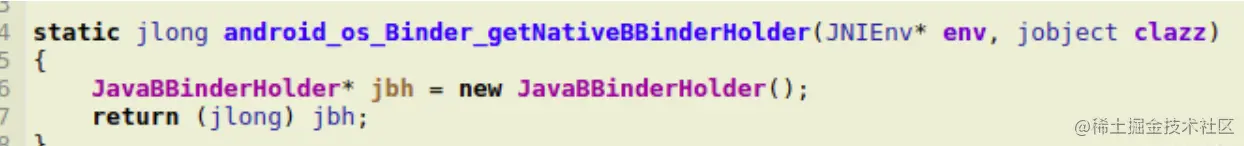

这里，我们就来看看Binder构造方法，看，调用了一个Bnative方法，getNativeBBinderHolder，返回native层JavaBBinderHolder。
public Binder(@Nullable String descriptor) { mObject = getNativeBBinderHolder(); //将自身和返回的指针值指向的JavaBBinderHolder建立关系 NoImagePreloadHolder.sRegistry.registerNativeAllocation(this, mObject);
if (FIND_POTENTIAL_LEAKS) {
final Class<? extends Binder> klass = getClass();
if ((klass.isAnonymousClass() || klass.isMemberClass() || klass.isLocalClass()) &&
(klass.getModifiers() & Modifier.STATIC) == 0) {
Log.w(TAG, "The following Binder class should be static or leaks might occur: " +
klass.getCanonicalName());
}
}
mDescriptor = descriptor;
}
native层简单new了一个JavaBBinderHolder，它将native层Binder和Framework层Binder建立联系，虽然Framework层Binder是Native层镜像，但跨进程一定需要native层。JavaBBinderHolder所起的作用就是两层间传递者。

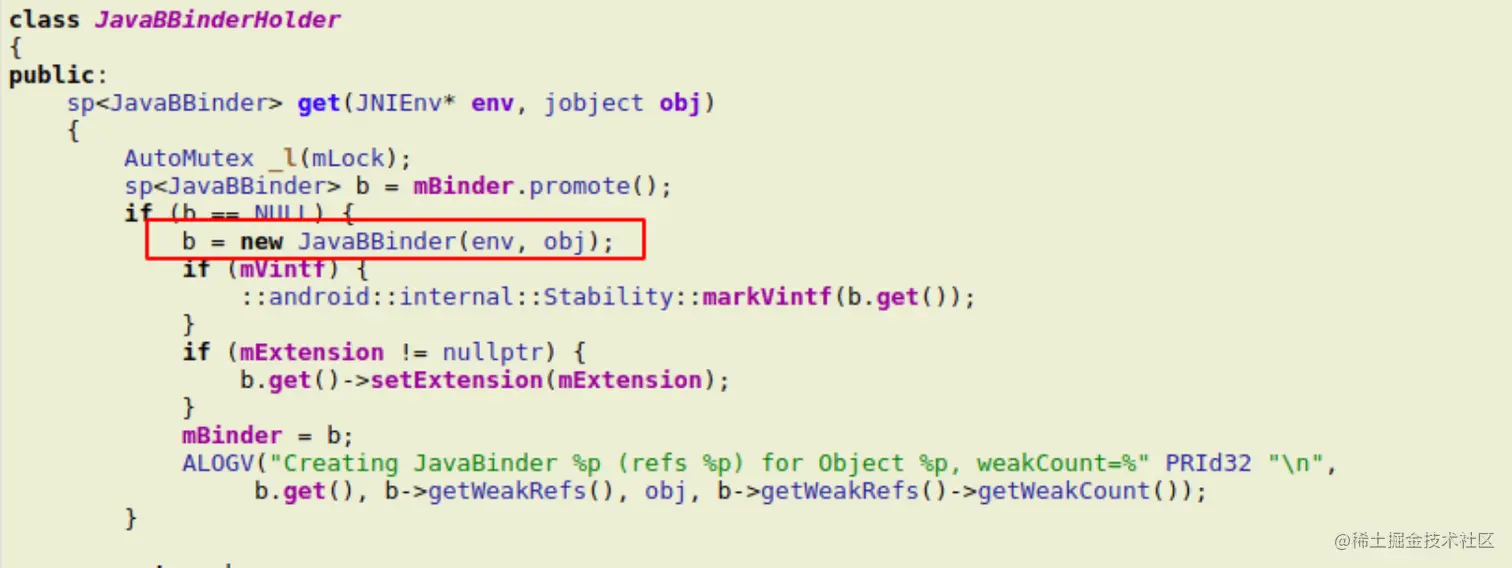

我们看下JavaBinderHolder.get方法，obj实际是Framework层Binder对象，new 了一个b，即JavaBBinder，保存在mBinder成员中，
那么，我们再看一看JavaBBinder的定义，

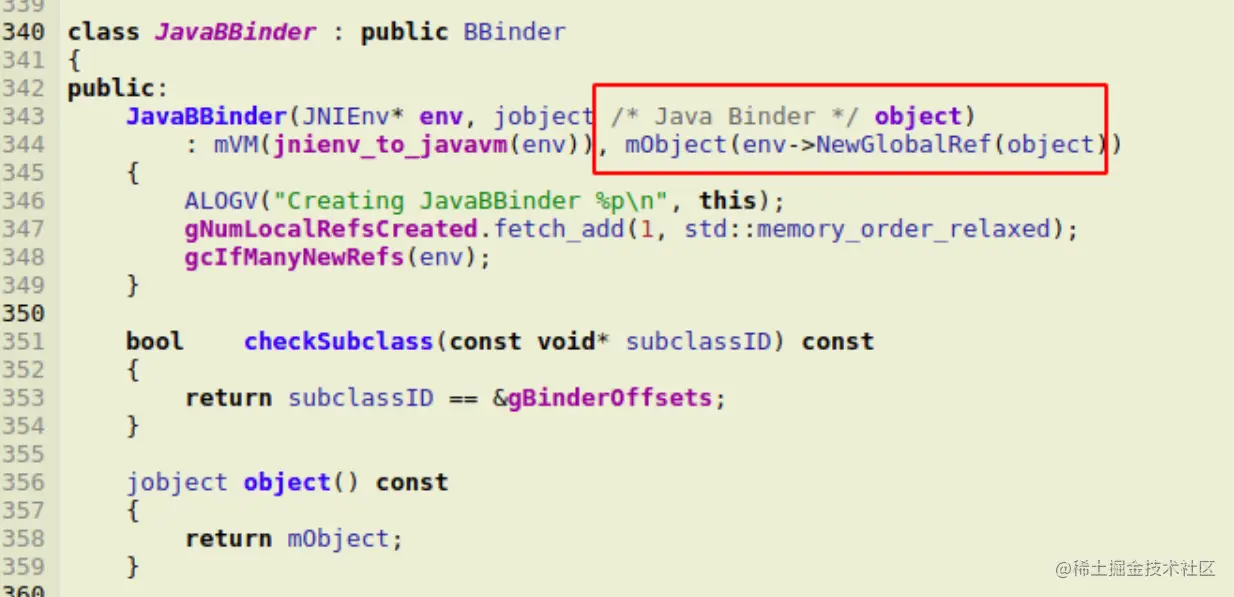

继承Binder，其中mObject成员指向Java层Binder对象，
那么到这，我们总结下，
Java层Binder.mObject ->（指向） native层JavaBBinderHolder
native层JavaBBinderHolder.mBinder -> native层JavaBBinder
native层JavaBBinder.-> Java层Binder

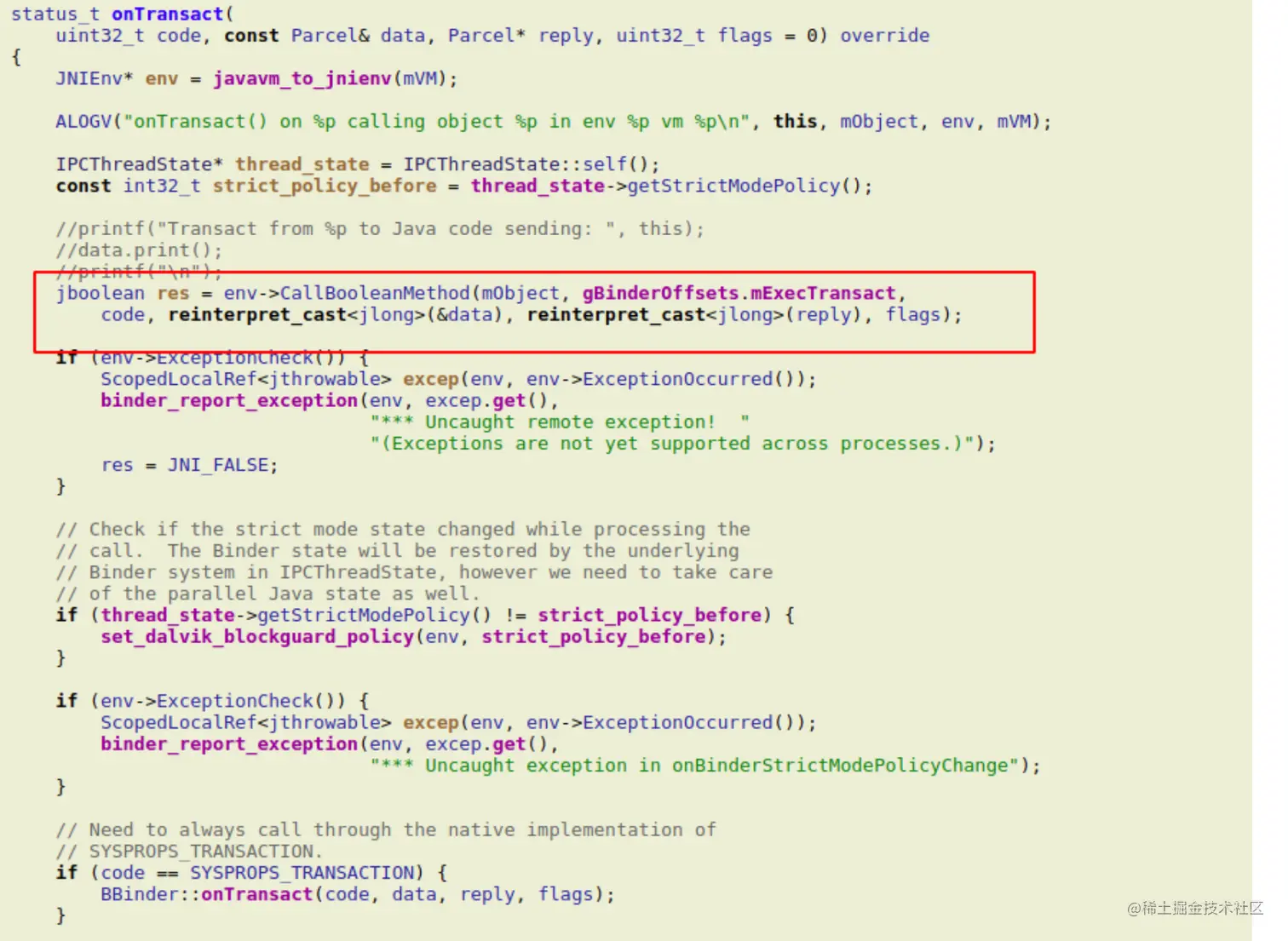

再看看JavaBBinder.onTransact方法，传入mObject对象即Java层Binder，反射调用execTransact方法，下一步不就来到服务端进程了嘛。所以，JavaBBinder起了一个传递作用。
在Java层Binder中，execTransact方法回调自身onTransact，进入服务端进程以实现对应业务啦，比如AMS的startActivityAsUser等，
private boolean execTransactInternal(int code, long dataObj, long replyObj, int flags, ... if ((flags & FLAG_COLLECT_NOTED_APP_OPS) != 0) { AppOpsManager.startNotedAppOpsCollection(callingUid); try { res = onTransact(code, data, reply, flags); } finally { AppOpsManager.finishNotedAppOpsCollection(); } } else { // 回调服务端onTransact方法，进一步回调业务方法 res = onTransact(code, data, reply, flags); } } catch (RemoteException|RuntimeException e) { ... } ... return res; }

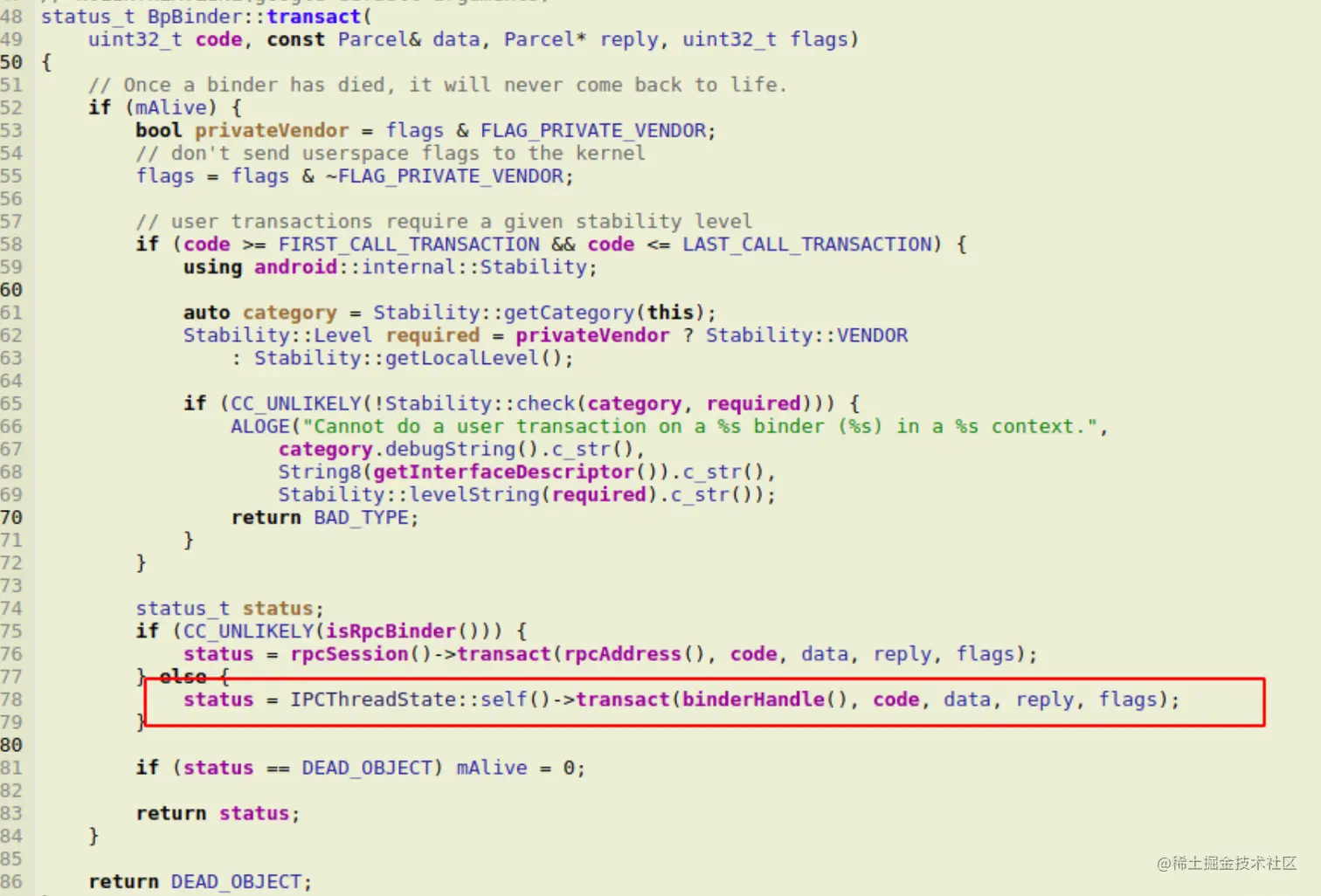

客户端如何做？前面说过，客户端拿到的是BinderProxy，保存在mRemote成员中，调用BinderProxy.transact方法，跟进transactNative方法，跟进native层BpBinder将数据写入Binder驱动。
public boolean transact(int code, Parcel data, Parcel reply, int flags) throws RemoteException { Binder.checkParcel(this, code, data, "Unreasonably large binder buffer");
...
if ((flags & FLAG_ONEWAY) == 0 && AppOpsManager.isListeningForOpNoted()) {
flags |= FLAG_COLLECT_NOTED_APP_OPS;
}
try {
// 进入底层实现，写入到BInder驱动，最后步骤是反射调用服务端execTransact方法
return transactNative(code, data, reply, flags);
} finally {
...
}
}
可能读者要问了，Binder.java不是本身就有transact方法吗？拿来干啥？
因为asInterface如果在同一进程中调用，是不用跨进程通信的，这个时候就不会返回Proxy对象。asInterface方法内先调用queryLocalInterface查询本进程中是否存在该Binder，如果存在直接返回，这个时候mRemote保存的就是本进程Binder对象而非BinderProxy，transact就被本进程调用了。
public @Nullable IInterface queryLocalInterface(@NonNull String descriptor) { if (mDescriptor != null && mDescriptor.equals(descriptor)) { return mOwner; } return null; } //调用这个方法的前提是同一进程 public final boolean transact(int code, @NonNull Parcel data, @Nullable Parcel reply, int flags) throws RemoteException { if (false) Log.v("Binder", "Transact: " + code + " to " + this); if (data != null) { data.setDataPosition(0); } boolean r = onTransact(code, data, reply, flags); if (reply != null) { reply.setDataPosition(0); } return r; } 3，应用层简单实例
通过AIDL自动生成以下代码，
/*
- This file is auto-generated. DO NOT MODIFY. */ package com.zjw.source.aidl;
public interface IBookManager extends android.os.IInterface { // 方法接口 public java.util.List getBookList() throws android.os.RemoteException; public void addBook(Book book) throws android.os.RemoteException;
/**
* Default implementation for IBookManager.
* 这个接口默认实现，没啥用，当进程间无法获取Proxy时，返回一个空实现
*/
public static class Default implements IBookManager {
@Override
public java.util.List<Book> getBookList() throws android.os.RemoteException {
return null;
}
@Override
public void addBook(Book book) throws android.os.RemoteException {
}
@Override
public android.os.IBinder asBinder() {
return null;
}
}
/**
* Local-side IPC implementation stub class.
* 这是具体实现的接口，本身是个Binder
*/
public static abstract class Stub extends android.os.Binder implements IBookManager {
//Binder唯一标识，一般用当前类名表示
private static final String DESCRIPTOR = "com.zjw.source.aidl.IBookManager";
// 自动生成的参数，表示方法
static final int TRANSACTION_getBookList = (android.os.IBinder.FIRST_CALL_TRANSACTION + 0);
static final int TRANSACTION_addBook = (android.os.IBinder.FIRST_CALL_TRANSACTION + 1);
/**
* Construct the stub at attach it to the interface.
*/
public Stub() {
this.attachInterface(this, DESCRIPTOR);
}
/**
* Cast an IBinder object into an com.zjw.source.aidl.IBookManager interface,
* generating a proxy if needed.
*/
//用于将服务端的Binder对象转换成客户端所需的AIDL接口类型的对象，这种转换过程是区分进程的，
//如果客户端和服务端位于同一进程，那么此方法返回的就是服务端的Stub对象本身，否则返回的是系统封装后的Stub.Proxy对象。
public static IBookManager asInterface(android.os.IBinder obj) {
if ((obj == null)) {
return null;
}
//这里先在本地进程查询，如果查询到说明在同一进程下
android.os.IInterface iin = obj.queryLocalInterface(DESCRIPTOR);
if (((iin != null) && (iin instanceof IBookManager))) {
return ((IBookManager) iin);
}
// 查询不到，返回代理对象
return new Proxy(obj);
}
//此方法返回Binder对象本身
@Override
public android.os.IBinder asBinder() {
return this;
}
//这个方法运行在服务端中的Binder线程池中，当客户端发起跨进程请求时，远程请求会通过系统底层封装好后交由次方法来处理，
//服务端通过code可以确认客户端所请求的目标方法是什么，接着从data中取出目标方法所需要的参数，然后执行目标方法，
//当目标方法执行完毕后，就向reply中写入返回值（如果有返回值），
//如果此方法返回false，那么客户端的请求会失败。
@Override
public boolean onTransact(int code, android.os.Parcel data, android.os.Parcel reply, int flags) throws android.os.RemoteException {
String descriptor = DESCRIPTOR;
switch (code) {
case INTERFACE_TRANSACTION: {
reply.writeString(descriptor);
return true;
}
//getBookList方法
case TRANSACTION_getBookList: {
data.enforceInterface(descriptor);
java.util.List<Book> _result = this.getBookList();
reply.writeNoException();
reply.writeTypedList(_result);
return true;
}
//addBook方法
case TRANSACTION_addBook: {
data.enforceInterface(descriptor);
Book _arg0;
if ((0 != data.readInt())) {
_arg0 = Book.CREATOR.createFromParcel(data);
} else {
_arg0 = null;
}
this.addBook(_arg0);
reply.writeNoException();
return true;
}
default: {
return super.onTransact(code, data, reply, flags);
}
}
}
//下面即是返回给客户端的Proxy对象
private static class Proxy implements IBookManager {
//服务端Binder
//服务端返回时： return new Proxy(obj);
private android.os.IBinder mRemote;
//接口默认实现
public static IBookManager sDefaultImpl;
Proxy(android.os.IBinder remote) {
//mRemote是个BinderProxy，可以去看一看Framework层源码
mRemote = remote;
}
@Override
public android.os.IBinder asBinder() {
return mRemote;
}
public String getInterfaceDescriptor() {
return DESCRIPTOR;
}
// 以下方法均是客户端调用
@Override
public java.util.List<Book> getBookList() throws android.os.RemoteException {
android.os.Parcel _data = android.os.Parcel.obtain();
android.os.Parcel _reply = android.os.Parcel.obtain();
java.util.List<Book> _result;
try {
//这里先写入Binder Token 和 方法参数(如果有)
_data.writeInterfaceToken(DESCRIPTOR);
//调用transact发起远程请求，同时线程挂起
boolean _status = mRemote.transact(Stub.TRANSACTION_getBookList, _data, _reply, 0);
if (!_status && getDefaultImpl() != null) {
return getDefaultImpl().getBookList();
}
_reply.readException();
_result = _reply.createTypedArrayList(Book.CREATOR);
} finally {
_reply.recycle();
_data.recycle();
}
return _result;
}
@Override
public void addBook(Book book) throws android.os.RemoteException {
android.os.Parcel _data = android.os.Parcel.obtain();
android.os.Parcel _reply = android.os.Parcel.obtain();
try {
_data.writeInterfaceToken(DESCRIPTOR);
if ((book != null)) {
_data.writeInt(1);
book.writeToParcel(_data, 0);
} else {
_data.writeInt(0);
}
boolean _status = mRemote.transact(Stub.TRANSACTION_addBook, _data, _reply, 0);
if (!_status && getDefaultImpl() != null) {
getDefaultImpl().addBook(book);
return;
}
_reply.readException();
} finally {
_reply.recycle();
_data.recycle();
}
}
}
public static boolean setDefaultImpl(IBookManager impl) {
// Only one user of this interface can use this function
// at a time. This is a heuristic to detect if two different
// users in the same process use this function.
if (Proxy.sDefaultImpl != null) {
throw new IllegalStateException("setDefaultImpl() called twice");
}
if (impl != null) {
Proxy.sDefaultImpl = impl;
return true;
}
return false;
}
public static IBookManager getDefaultImpl() {
return Proxy.sDefaultImpl;
}
}
}
然后，服务端可以重写Stub方法了，如下所示：
public class MyService extends Service {
public static final String TAG = "MyService";
private final List<Book> mBookList = new ArrayList<>();
//服务端实现的方法
private final IBookManager.Stub mBookManager = new IBookManager.Stub() {
@Override
public List<Book> getBookList() throws RemoteException {
synchronized (this) {
Log.d(TAG, "getBookList");
return mBookList;
}
}
@Override
public void addBook(Book book) throws RemoteException {
synchronized (this) {
Log.d(TAG, "addBook: " + book.toString());
mBookList.add(book);
}
}
@Override
public void removeLastBook() throws RemoteException {
synchronized (this) {
Log.d(TAG, "removeLastBook");
if (!mBookList.isEmpty()) mBookList.remove(mBookList.size() - 1);
}
}
};
@Override
public IBinder onBind(Intent intent) {
return mBookManager;
}
@Override
public void onCreate() {
super.onCreate();
Log.d(TAG, "onCreate: myPid->" + Process.myPid());
mBookList.add(new Book(0, "Android开发艺术探索"));
}
}
客户端调用
//自定义Service
private inner class MyServiceConnection : ServiceConnection {
override fun onServiceConnected(name: ComponentName?, service: IBinder?) {
mPing = true
mBookManager = IBookManager.Stub.asInterface(service)
service?.linkToDeath(MyDeathRecipient(),0)
Log.d(TAG, "onServiceConnected: ")
}
override fun onServiceDisconnected(name: ComponentName?) {
Log.d(TAG, "onServiceDisconnected: 连接断开，尝试重写连接")
mPing = false
}
}
private inner class MyDeathRecipient:IBinder.DeathRecipient{ override fun binderDied() { Log.d(TAG, "binderDied: ") mPing = false mBookManager.asBinder().unlinkToDeath(this,0) attemptConnectService() } } // 某Activity button3.setOnClickListener { if (mBookManager.asBinder().pingBinder()) { mBookManager.removeLastBook() Log.d(TAG, mBookManager.bookList.toString()) } else { Log.d(TAG, "onServiceDisconnected: 连接断开，尝试重写连接") attemptConnectService() } } button4.setOnClickListener { if (mBookManager.asBinder().pingBinder()) { mBookManager.addBook(Book(mBookManager.bookList.size, "add book from client")) Log.d(TAG, mBookManager.bookList.toString()) } else { Log.d(TAG, "onServiceDisconnected: 连接断开，尝试重写连接") attemptConnectService() } }
/*** AndroidManifest.xml ***/
日志
2021-10-13 15:22:42.853 9139-9139/com.zjw.source D/MainActivity: removeLastBook: []
2021-10-13 15:22:45.166 9139-9139/com.zjw.source D/MainActivity: add book: [Book{id=0, name='add book from client'}]
2021-10-13 15:22:45.616 9139-9139/com.zjw.source D/MainActivity: add book: [Book{id=0, name='add book from client'}, Book{id=1, name='add book from client'}]
2021-10-13 15:22:46.311 9139-9139/com.zjw.source D/MainActivity: add book: [Book{id=0, name='add book from client'}, Book{id=1, name='add book from client'}, Book{id=2, name='add book from client'}]
2021-10-13 15:22:47.290 9139-9183/com.zjw.source I/com.zjw.source: ProcessProfilingInfo new_methods=1100 is saved saved_to_disk=1 resolve_classes_delay=8000
2021-10-13 15:22:47.316 9139-9139/com.zjw.source D/MainActivity: removeLastBook: [Book{id=0, name='add book from client'}, Book{id=1, name='add book from client'}]
2021-10-13 15:22:47.834 9139-9139/com.zjw.source D/MainActivity: removeLastBook: [Book{id=0, name='add book from client'}]
