摸鱼两天，彻底拿下虚拟滚动！

keybird
4,317 阅读7分钟

总结

通过自己的实践发现，网上相传的虚拟滚动实现方案有种是行不通的（涉及浏览器机制）

  • 实现虚拟滚动，滚动元素中利用上下两个只有高度的空盒子撑开空间是不可行的

    html布局示意：

    <div class="content-container">
  <div class="top-padding"></div>
​
  <div class="content-item"></div>
  <div class="content-item"></div>
  <div class="content-item"></div>
​
  <div class="bottom-padding"></div>
</div>

  • 可行方案：

    html布局示意：

    <div class="scroll-container">
  <div class="content-container">
    <div class="content-item"></div>
    ...
    <div class="content-item"></div>
  </div>
</div>

如果您和我一样，想自己实现一下虚拟滚动，下面 实现虚拟滚动 部分 中我会尽可能保姆级详细的复现我当时写代码的所有过程（包括建项目...），适合新手（但是不能是小白，需要知道虚拟滚动是干啥的东西，因为我没有去介绍虚拟滚动）。

如果您对这玩意的实现完全没啥好奇的，可以看看 坑 部分，我详细记录了一个关于浏览器滚动条的特点，或许对你来说有点意思。

实现虚拟滚动

下面用vue3写一个demo，并没封装多完善，也不是啥生产可用的东西，但绝对让你清晰虚拟滚动的实现思路。

项目搭建

pnpm create vite创建一个项目，项目名、包名输入virtualScrollDemo，选择技术栈Vue + TypeScript；再简单安装个less，即pnpm install less less-loader -D，然后配一下vite.config.ts，顺便给src配个别名。

vite.config.ts：

import { defineConfig } from "vite";
import vue from "@vitejs/plugin-vue";
import { resolve } from "path"; // 让ts识别模块，这里还需要 pnpm i @types/node
​
// https://vitejs.dev/config/
export default defineConfig({
  plugins: [vue()],
  css: {
    preprocessorOptions: {
      less: {
      },
    },
  },
  resolve: {
    alias: [
      {
        find: "@",
        replacement: resolve(__dirname, "/src"),
      },
    ],
  },
});

App.vue中import VirtualScroll from '@/components/VirtualScroll.vue'还是报错，ts还要配置别名才行，tsconfig.json中加一下baseUrl和paths即可

tsconfig.json：

{
  "compilerOptions": {
    "target": "ESNext",
    "useDefineForClassFields": true,
    "module": "ESNext",
    "moduleResolution": "Node",
    "strict": true,
    "jsx": "preserve",
    "resolveJsonModule": true,
    "isolatedModules": true,
    "esModuleInterop": true,
    "lib": ["ESNext", "DOM"],
    "skipLibCheck": true,
    "noEmit": true,
    "baseUrl": "./",
    "paths": {
      "@/*": ["src/*"]
    }
  },
  "include": ["src/**/*.ts", "src/**/*.d.ts", "src/**/*.tsx", "src/**/*.vue"],
  "references": [{ "path": "./tsconfig.node.json" }]
}

然后项目删一删没用的就成了这样：

src/
├── App.vue
├── components/
│   └── VirtualScroll.vue
└── shared/
    └── dataConstant.ts

dataConstant.ts是准备的一个长列表渲染的数据源：

export const dataSource = [
  {
    text: "jrd",
  },
  {
    text: "jrd1",
  },
  ...
]

结构搭建

为了突出重点，实现虚拟滚动逻辑必要的样式我都写在:style中了，辅助性的样式都写在<style></style>中

先把长列表搭建出来：


<template>
  <div
    class="scroll-container"
    :style="{
      overflow: 'auto',
      height: `${viewPortHeight}px` // 列表视口高度（值自定义即可）
    }"
  >
  <div
    class="content-container"
    :style="{
      height: `${itemHeight * dataSource.length}px`
    }"
  >
    <div
      class="content-item"
      v-for="(data, index) in dataSource"
    >
      {{ data.text }}
    </div>
  </div>
</div>
</template>
​
<script lang="ts">
import { defineComponent } from "vue";
import { dataSource } from "@/shared/dataConstant";
​
export default defineComponent({
  name: "VirtualScroll",
  setup() {
    const viewPortHeight = 500; // 滚动列表的可视高度
    const itemHeight = 50; // 一个列表项的高度
    return {
      viewPortHeight,
      dataSource,
      itemHeight
    }
  },
});
</script>
​
<style scoped lang="less">
.scroll-container {
  border: 2px solid red;
  width: 300px;
  .content-container {
    .content-item {
      height: 50px;
      background-image: linear-gradient(0deg, pink, blue);
    }
  }
}
​
</style>

注释：

html结构三层嵌套，最外层是div.scroll-container，里面依次是div.content-container和div.content-item。

div.scroll-container容器是出现滚动条的容器，所以它需要一个固定高度（可视区域的高度）以及overflow: auto，这样他内部元素超过了它的高度它才会出现滚动条；div.content-container的作用就是撑开div.scroll-container，解释一下，因为我们最终要的效果是只渲染一小部分元素，单单渲染的这一小部分内容肯定是撑不开div.scroll-container的，所以根据渲染项的多少以及每个渲染项的高度写死div.content-container的高度，不管渲染项目多少，始终保持div.scroll-container的scrollHeight正常。

核心计算

监听div.scroll-container的滚动事件，滚动回调中计算startIndex和endIndex，截取数据源（截取要渲染的一小部分数据，即renderDataList = dataSource.slice(startIndex, endIndex)）：


<template>
  <div
    class="scroll-container"
    :style="{
      overflow: 'auto',
      height: `${viewPortHeight}px` // 列表视口高度（值自定义即可）
    }"
    ref="scrollContainer"
    @scroll="handleScroll"
  >
  <div
    class="content-container"
    :style="{
      height: `${itemHeight * dataSource.length}px`
    }"
  >
    <div
      class="content-item"
      v-for="(data, index) in dataSource"
    >
      {{ data.text }}
    </div>
  </div>
</div>
</template>
​
<script lang="ts">
import { defineComponent, ref } from "vue";
import { dataSource } from "@/shared/dataConstant";
​
export default defineComponent({
  name: "VirtualScroll",
  setup() {
    const viewPortHeight = 525; // 滚动列表的可视高度
    const itemHeight = 50; // 一个列表项的高度
    const startIndex = ref(0);
    const endIndex = ref(0);
    const scrollContainer = ref<HTMLElement | null>(null);
    const handleScroll = () => {
      if(!scrollContainer.value) return
      const scrollTop = scrollContainer.value.scrollTop;
      startIndex.value = Math.floor(scrollTop / itemHeight);
      endIndex.value = Math.ceil((scrollTop + viewPortHeight) / itemHeight) - 1;

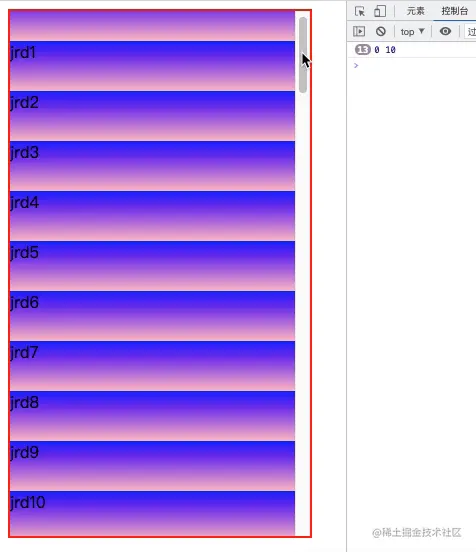

      console.log(startIndex.value, endIndex.value);
    }
    return {
      viewPortHeight,
      dataSource,
      itemHeight,
      scrollContainer,
      handleScroll
    }
  },
});
</script>
​
<style scoped lang="less">
.scroll-container {
  border: 2px solid red;
  width: 300px;
  .content-container {
    .content-item {
      height: 50px;
      background-image: linear-gradient(0deg, pink, blue);
    }
  }
}
​
</style>

注释：

startIndex和endIndex我们都按照从0开始（而非1开始）的标准来计算。 startIndex对应div.scroll-container上边界压住的div.content-item的index；endIndex对应div.scroll-container下边界压住的div.content-item的index，也就是说，startIndex和endIndex范围内的数据，是我们在保证可视区域不空白的前提下至少要进行渲染的数据，我可能表述不很清楚，静心想一想不难理解的。

收尾

最后的两步就是根据startIndex与endIndex从dataSource中动态截取出来renderDataList，v-for只渲染renderDataList，然后把渲染出来的div.content-item通过定位 + transform移动到正确的位置即可了。

监听startIndex和endIndex，变化时修改renderDataList

逻辑：

// 因为slice函数是左闭右开，所以截取时为endIndex.value + 1
const renderDataList = ref(dataSource.slice(startIndex.value, endIndex.value + 1));
watch(() => startIndex.value, () => {
  renderDataList.value = dataSource.slice(startIndex.value, endIndex.value + 1);
})
watch(() => endIndex.value, () => {
  renderDataList.value = dataSource.slice(startIndex.value, endIndex.value + 1);
})

结构：

<div
  class="content-item"
  v-for="(data, index) in renderDataList"
>
  {{ data.text }}
</div>

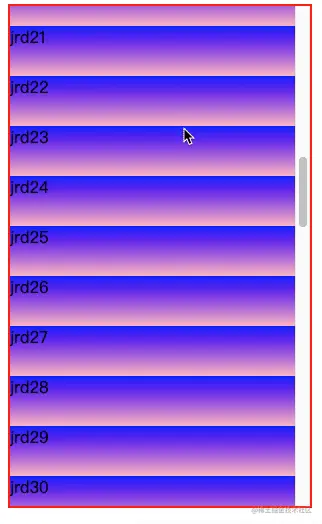

这时候，数据已经正确渲染了，只是位置还不太对

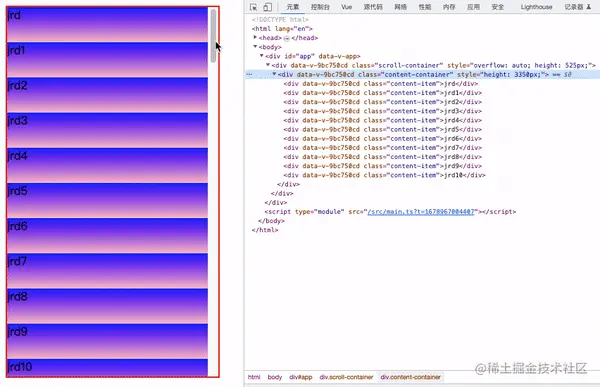

效果：


我们要做的就是通过css把渲染出来的dom移动到正确的位置，这里采取的方案就是div.content-container相对定位，div.content-item绝对定位，并且top与left都设置为0（所有都移动到左上角），然后通过translate: transformY把它们移动到“正确”的位置：

结构：

<div
  class="content-item"
  v-for="(data, index) in renderDataList"
  :style="{
    position: 'absolute',
    top: '0',
    left: '0',
    transform: `translateY(${(startIndex + index) * itemHeight}px)`
  }"
>
  {{ data.text }}
</div>

经过上面的修改之后已经基本收工了，不知道是哪个样式的原因div.content-item的宽度不是100%了，手动加上就好了

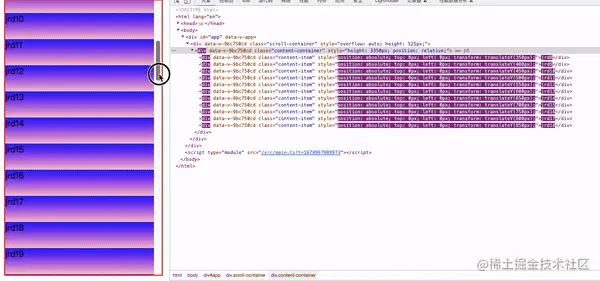

效果：


优化

  1. 给滚动事件添加节流
  2. 引入缓冲结点数变量countOfBufferItem，适当扩充(startIndex, endIndex)渲染区间，防止滑动过快出现空白

最终代码：

<template>
  <div
    class="scroll-container"
    :style="{
      overflow: 'auto',
      height: `${viewPortHeight}px` // 列表视口高度（值自定义即可）
    }"
    ref="scrollContainer"
    @scroll="handleScroll"
  >
  <div
    class="content-container"
    :style="{
      height: `${itemHeight * dataSource.length}px`,
      position: 'relative'
    }"
  >
    <div
      class="content-item"
      v-for="(data, index) in renderDataList"
      :style="{
        position: 'absolute',
        top: '0',
        left: '0',
        transform: `translateY(${(startIndex + index) * itemHeight}px)`
      }"
    >
      {{ data.text }}
    </div>
  </div>
</div>
</template>

<script lang="ts">
import { defineComponent, ref, watch } from "vue";
import { dataSource } from "@/shared/dataConstant";

export default defineComponent({
  name: "VirtualScroll",
  setup() {
    const viewPortHeight = 525; // 滚动列表的可视高度
    const itemHeight = 50; // 一个列表项的高度
    const startIndex = ref(0);
    const endIndex = ref(Math.ceil(viewPortHeight / itemHeight) - 1);
    const scrollContainer = ref<HTMLElement | null>(null);

    let isHandling = false; // 节流辅助变量
    const countOfBufferItem = 2; // 缓冲结点数量
    const handleScroll = () => {
      if(isHandling) return;
      isHandling = true;
      setTimeout(() => {
        if(!scrollContainer.value) return
        const scrollTop = scrollContainer.value.scrollTop;
        startIndex.value = Math.floor(scrollTop / itemHeight);
        startIndex.value = startIndex.value - countOfBufferItem >= 0 ? startIndex.value - countOfBufferItem : 0; // 扩充渲染区间
        endIndex.value = Math.ceil((scrollTop + viewPortHeight) / itemHeight) - 1;
        endIndex.value = endIndex.value + countOfBufferItem >= dataSource.length - 1 ? dataSource.length - 1 : endIndex.value + countOfBufferItem; // 扩充渲染区间
        isHandling = false;
      }, 30)
    }

    const renderDataList = ref(dataSource.slice(startIndex.value, endIndex.value + 1));
    watch(() => startIndex.value, () => {
      renderDataList.value = dataSource.slice(startIndex.value, endIndex.value + 1);
    })
    watch(() => endIndex.value, () => {
      renderDataList.value = dataSource.slice(startIndex.value, endIndex.value + 1);
    })
    return {
      viewPortHeight,
      dataSource,
      itemHeight,
      scrollContainer,
      handleScroll,
      renderDataList,
      startIndex,
      endIndex
    }
  },
});
</script>

<style scoped lang="less">
.scroll-container {
  border: 2px solid red;
  width: 300px;
  .content-container {
    .content-item {
      height: 50px;
      background-image: linear-gradient(0deg, pink, blue);
      width: 100%;
    }
  }
}

</style>

虽说没啥bug吧，但是滚动的快了还是有空白啥的，这应该也算是这个技术方案的瓶颈。

坑

bug复现

我一开始的思路是一个外层div.container，设置overflow: hidden，然后内部上中下三部分，上面一个空盒子，高度为startIndex * listItemHeight；中间部分为v-for渲染的列表，下面又是一个空盒子，高度(dataSource.length - endIndex - 1) * listItemHeight，总之三部分的总高度始终维持一个定值，即这个值等于所有数据完全渲染时div.container的scrollHeight。

实现之后，问题出现了：

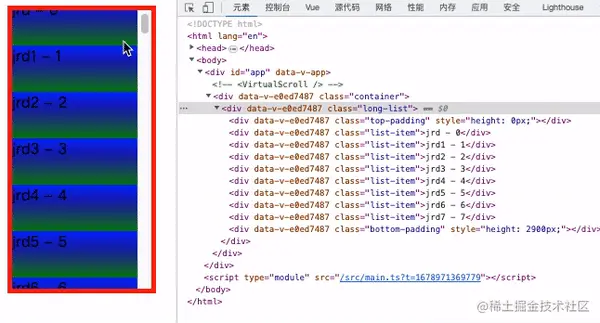

一旦触发了“机关”，滚动条就会不受控制的滚动到底

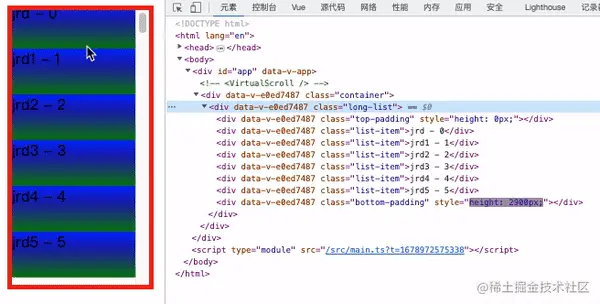

我把滚动回调的节流时间设置长为500ms：


发现滚动条似乎陷入了一种循环之中，每次向下移动一个数据块的高度。 分析这个现象，需要下面一些关于滚动条特性的认知。

滚动条的特性

先给结论：当一个定高（scrollHeight固定）的滚动元素，其（撑开其高度的）子元素高度发生变化时（高度组成发生变化，比如一个变高，一个变低，但保持滚动元素的scrollHeight总高度不变），滚动条位置也会发生变化，变化遵循一个原则：保持当前可视区域展示的元素在可视区域内位置不变。

写个demo模拟一下上面说的场景，div.container是一个滚动且定高的父元素，点击按钮后其内部的div.top变高，div.bottom变矮

Test.vue:

<template>
  <div class="container" ref="container">
    <div
      class="top"
      :style="{
        height: `${topHeight}px`,
      }"
    ></div>
    <div class="content"></div>
    <div
      class="bottom"
      :style="{
        height: `${bottomHeight}px`,
      }"
    ></div>
  </div>
  <button @click="test">按钮</button>
</template>

<script lang="ts">
import { defineComponent, ref } from "vue";

export default defineComponent({
  setup() {
    const topHeight = ref(300);
    const bottomHeight = ref(300);
    const container = ref(null);
    const test = () => {
      topHeight.value += 50;
      bottomHeight.value -= 50;
    };
    return {
      topHeight,
      bottomHeight,
      test,
      container,
    };
  },
});
</script>

<style scoped lang="less">
.container {
  width: 200px;
  height: 600px;
  overflow: auto;
  border: 1px solid green;
  .top {
    width: 100%;
    border: 3px solid red;
  }
  .content {
    height: 1000px;
  }
  .bottom {
    width: 100%;
    border: 3px solid black;
  }
}
</style>

滚动条位置变化demo展示

仔细观察滚动条：


解释一下上图，首先是上面一个红色盒子，底部一个黑色盒子：

  • 我们可视区域的左上角在红色区域时点击按钮，这时候浏览器底层判断我们正在浏览红色元素，所以虽然内部元素高度变化，但我们的可视区域相对于红色盒子左上角的位置不变
  • 第一次刷新之后，我们可视区域的左上角在中间盒子上，这时候我们点击按钮，红色盒子高度增加，黑色盒子高度减小，中间盒子的相对整个滚动区域的位置就靠下了，但是——浏览器的滚动条也随之向下移动了（而且，滚动条向下移动的距离 === 红色盒子高度增加值 === 黑色盒子高度减小值 === 中间盒子相对滚动区域向下偏移值）
  • 第二次刷新后，更直观的表现了滚动条的这个特点：我把滚动条恰好移动到中间盒子上，上面紧邻红色盒子，点击三次按钮后，滚动条下移三次，此时我向上滚动一点，接着看到了红色盒子。

bug原因分析

有了上面的认知，再来看这个图


bug的“生命周期”：

1.我们手动向下滚动滚动条 ——> 2.内部计算（startIndex以及endIndex的改变）触发上方占位的<div>元素高度增加，下方占位<div>高度减小，中间渲染的内容部分整体位置相对于整个滚动元素下移 ——> 3.（浏览器为了保持当前可视区域展示的元素在可视区域内位置不变）滚动条自动下移 ——> 4.触发新的计算 ——> 2.

感慨：上中下三个部分，上下动态修改高度占位，中间部分渲染数据，思路多么清晰的方案，但谁能想到浏览器滚动条出来加了道菜呢

网上不少地方都给了这个方案...

成功的虚拟滚动、带bug的虚拟滚动和测试组件的源码我都放到这里了，需要的话可以去clone：github.com/jinrd123/Vi…（带bug的虚拟滚动是我第一次实现时随性写的，代码组织以及注释可能不是很规范）
