1.简单点
将点的样式设置为直径为 6 像素的红色圆圈
1 <FeatureTypeStyle>
2 <Rule>
3 <PointSymbolizer>
4 <Graphic>
5 <Mark>
6 <WellKnownName>circle</WellKnownName>
7 <Fill>
8 <CssParameter name="fill">#FF0000</CssParameter>
9 </Fill>
10 </Mark>
11 <Size>6</Size>
12 </Graphic>
13 </PointSymbolizer>
14 </Rule>
15 </FeatureTypeStyle>
。样式点通过（第 6-8 行）完成。第 6 行将符号的形状指定为圆形，第 11 行将填充颜色确定为红色 （）。第 <> 行将图形的大小（直径）设置为 <> 像素。
<Rule>``<FeatureTypeStyle>``<Rule>``<FeatureTypeStyle>``<PointSymbolizer>``#FF0000

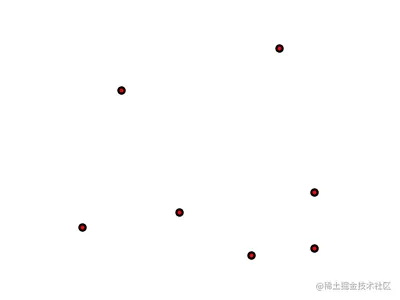

2.描边的简单点
本示例在简单点周围添加一个描边（或边框），描边涂成黑色，粗细为 2 像素。
1 <FeatureTypeStyle>
2 <Rule>
3 <PointSymbolizer>
4 <Graphic>
5 <Mark>
6 <WellKnownName>circle</WellKnownName>
7 <Fill>
8 <CssParameter name="fill">#FF0000</CssParameter>
9 </Fill>
10 <Stroke>
11 <CssParameter name="stroke">#000000</CssParameter>
12 <CssParameter name="stroke-width">2</CssParameter>
13 </Stroke>
14 </Mark>
15 <Size>6</Size>
16 </Graphic>
17 </PointSymbolizer>
18 </Rule>
19 </FeatureTypeStyle>
第 10-13 行指定描边，第 11 行将颜色设置为黑色 （），第 12 行将宽度设置为 2 像素。
#000000

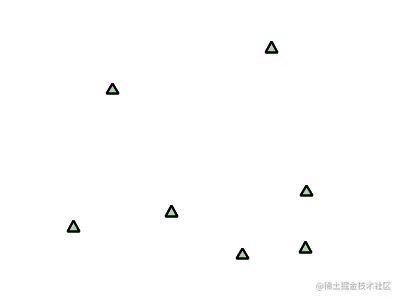

3.透明三角形
本示例绘制一个三角形，创建与“带描边的简单点示例相同的黑色描边，并将三角形的填充设置为不透明度的 20%（大部分是透明的）。
1 <FeatureTypeStyle>
2 <Rule>
3 <PointSymbolizer>
4 <Graphic>
5 <Mark>
6 <WellKnownName>triangle</WellKnownName>
7 <Fill>
8 <CssParameter name="fill">#009900</CssParameter>
9 <CssParameter name="fill-opacity">0.2</CssParameter>
10 </Fill>
11 <Stroke>
12 <CssParameter name="stroke">#000000</CssParameter>
13 <CssParameter name="stroke-width">2</CssParameter>
14 </Stroke>
15 </Mark>
16 <Size>12</Size>
17 </Graphic>
18 </PointSymbolizer>
19 </Rule>
20 </FeatureTypeStyle>
第 6 行再次将形状 三角形 设置。第 8 行将填充颜色设置为深绿色 （），第 9 行将不透明度设置为 0.2（20% 不透明度）。不透明度值 1 表示绘制的形状 100% 不透明，而不透明度值 0 表示绘制的形状不透明度为 0% 或完全透明。值 0.2（20% 不透明）表示点的填充部分采用其下方绘制的任何颜色和样式。在此示例中，由于背景为白色，因此深绿色看起来更亮。如果将点强加在深色背景上，则生成的颜色会更暗。第 12-13 行将描边颜色设置为黑色 （），宽度设置为 2 像素。最后，第 16 行将点的大小设置为直径为 12 像素。
#009900``#000000

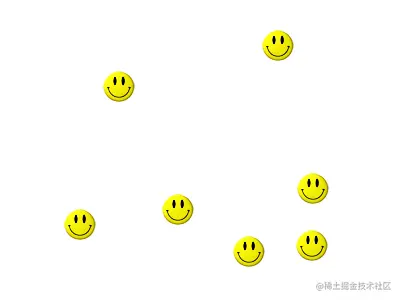

点为图形
本示例将每个点的样式设置为图形，而不是简单形状。
法典
View and download the full "Point as graphic" SLD
1 <FeatureTypeStyle>
2 <Rule>
3 <PointSymbolizer>
4 <Graphic>
5 <ExternalGraphic>
6 <OnlineResource
7 xlink:type="simple"
8 xlink:href="smileyface.png" />
9 <Format>image/png</Format>
10 </ExternalGraphic>
11 <Size>32</Size>
12 </Graphic>
13 </PointSymbolizer>
14 </Rule>
15 </FeatureTypeStyle>
详
此样式使用图形而不是简单形状来呈现点。在 SLD 中，这称为 ，以将其与渲染器“内部”常用的形状（如正方形和圆形）区分开来。第 5-10 行指定此图形的详细信息。第 8 行设置图形的路径和文件名，而第 9 行指示图形的格式（MIME 类型）（图像/png）。在此示例中，图形包含在与 SLD 相同的目录中，因此第 8 行中不需要路径信息，尽管如果需要，可以使用完整的 URL。第 11 行确定所显示图形的大小;这可以独立于图形本身的尺寸进行设置，尽管在这种情况下它们是相同的（32 像素）。如果图形为矩形，则该值将仅应用于图形的高度， 宽度按比例缩放。<ExternalGraphic>``<Size>

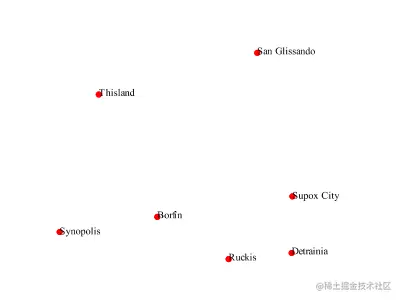

带有默认标签的点
本示例显示“简单”点上的文本标签，该标签显示该点的“name”属性。这是在没有任何其他自定义的情况下标签的显示方式。
法典
View and download the full "Point with default label" SLD
1 <FeatureTypeStyle>
2 <Rule>
3 <PointSymbolizer>
4 <Graphic>
5 <Mark>
6 <WellKnownName>circle</WellKnownName>
7 <Fill>
8 <CssParameter name="fill">#FF0000</CssParameter>
9 </Fill>
10 </Mark>
11 <Size>6</Size>
12 </Graphic>
13 </PointSymbolizer>
14 <TextSymbolizer>
15 <Label>
16 <ogc:PropertyName>name</ogc:PropertyName>
17 </Label>
18 <Fill>
19 <CssParameter name="fill">#000000</CssParameter>
20 </Fill>
21 </TextSymbolizer>
22 </Rule>
23 </FeatureTypeStyle>
详
包含 的第 3-13 行与上面的简单点示例相同。标签设置在第 14-27 行中。第 15-17 行确定要在标签中显示的文本，在本例中为“name”属性的值。（如有必要，请参阅示例点图层部分中的属性表。第 19 行设置文本颜色。有关标签的所有其他详细信息都设置为渲染器默认值，此处为Times New Roman字体，字体颜色为黑色，字体大小为10像素。标签的左下角与点的中心对齐。<PointSymbolizer>``<TextSymbolizer>

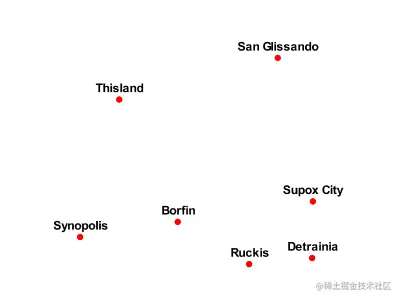

带有样式标签的点
本示例改进了“带默认标签的点”示例的标签样式，方法是将标签居中置于点上方，并提供不同的字体名称和大小。
法典
View and download the full "Point with styled label" SLD
1 <FeatureTypeStyle>
2 <Rule>
3 <PointSymbolizer>
4 <Graphic>
5 <Mark>
6 <WellKnownName>circle</WellKnownName>
7 <Fill>
8 <CssParameter name="fill">#FF0000</CssParameter>
9 </Fill>
10 </Mark>
11 <Size>6</Size>
12 </Graphic>
13 </PointSymbolizer>
14 <TextSymbolizer>
15 <Label>
16 <ogc:PropertyName>name</ogc:PropertyName>
17 </Label>
18 <Font>
19 <CssParameter name="font-family">Arial</CssParameter>
20 <CssParameter name="font-size">12</CssParameter>
21 <CssParameter name="font-style">normal</CssParameter>
22 <CssParameter name="font-weight">bold</CssParameter>
23 </Font>
24 <LabelPlacement>
25 <PointPlacement>
26 <AnchorPoint>
27 <AnchorPointX>0.5</AnchorPointX>
28 <AnchorPointY>0.0</AnchorPointY>
29 </AnchorPoint>
30 <Displacement>
31 <DisplacementX>0</DisplacementX>
32 <DisplacementY>5</DisplacementY>
33 </Displacement>
34 </PointPlacement>
35 </LabelPlacement>
36 <Fill>
37 <CssParameter name="fill">#000000</CssParameter>
38 </Fill>
39 </TextSymbolizer>
40 </Rule>
41 </FeatureTypeStyle>
详
在此示例中，第 3-13 行与上面的简单点示例相同。第 14-39 行包含的有关标签样式的更多详细信息，而不是上一个示例“具有默认标签的点”。第 15-17 行再次将“name”属性指定为要显示的文本。第 18-23 行设置字体信息：第 19 行将字体系列设置为“Arial”，第 20 行将字体大小设置为 12，第 21 行将字体样式设置为“正常”（而不是“斜体”或“倾斜”），第 22 行将字体粗细设置为“粗体****”（而不是“正常”）。第 24-35 行 （） 确定标签相对于点的位置。（第 26-29 行）设置标签和点之间的交点，此处（第 27-28 行）将点设置为水平轴居中 （0.5） 和底部与标签垂直对齐 （0.0）。还有（第 30-33 行），它设置标签相对于线条的偏移量，在本例中，水平方向为 0 像素（第 31 行），垂直方向为 5 像素（第 32 行）。最后，第 37 行将标签的字体颜色设置为黑色 （）。<TextSymbolizer>``<LabelPlacement>``<AnchorPoint>``<Displacement>``#000000
结果是放置在每个点上方的居中粗体标签。
带有旋转标签的点
本示例以上一个示例“带样式标签的点”为基础，将标签旋转 45 度，将标签定位到远离点的位置，并将标签的颜色更改为紫色。
法典
View and download the full "Point with rotated label" SLD
1 <FeatureTypeStyle>
2 <Rule>
3 <PointSymbolizer>
4 <Graphic>
5 <Mark>
6 <WellKnownName>circle</WellKnownName>
7 <Fill>
8 <CssParameter name="fill">#FF0000</CssParameter>
9 </Fill>
10 </Mark>
11 <Size>6</Size>
12 </Graphic>
13 </PointSymbolizer>
14 <TextSymbolizer>
15 <Label>
16 <ogc:PropertyName>name</ogc:PropertyName>
17 </Label>
18 <Font>
19 <CssParameter name="font-family">Arial</CssParameter>
20 <CssParameter name="font-size">12</CssParameter>
21 <CssParameter name="font-style">normal</CssParameter>
22 <CssParameter name="font-weight">bold</CssParameter>
23 </Font>
24 <LabelPlacement>
25 <PointPlacement>
26 <AnchorPoint>
27 <AnchorPointX>0.5</AnchorPointX>
28 <AnchorPointY>0.0</AnchorPointY>
29 </AnchorPoint>
30 <Displacement>
31 <DisplacementX>0</DisplacementX>
32 <DisplacementY>25</DisplacementY>
33 </Displacement>
34 <Rotation>-45</Rotation>
35 </PointPlacement>
36 </LabelPlacement>
37 <Fill>
38 <CssParameter name="fill">#990099</CssParameter>
39 </Fill>
40 </TextSymbolizer>
41 </Rule>
42 </FeatureTypeStyle>
详
此示例类似于带有样式标签的点，但存在三个重要区别。第 32 行指定 25 像素的垂直位移。第 34 行指定逆时针旋转“-45”或 45 度。（旋转值顺时针增加，这就是该值为负的原因。最后，第 38 行将字体颜色设置为紫色阴影 （）。#99099
请注意，在渲染期间，置换在旋转之前生效，因此在此示例中，25 像素的垂直置换本身旋转了 45 度。

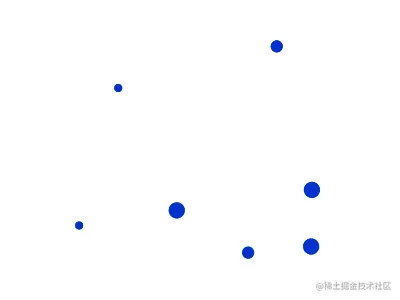

基于属性的点
本示例根据人口 （“pop”） 属性的值更改符号的大小。
法典
View and download the full "Attribute-based point" SLD
1 <FeatureTypeStyle>
2 <Rule>
3 <Name>SmallPop</Name>
4 <Title>1 to 50000</Title>
5 <ogc:Filter>
6 <ogc:PropertyIsLessThan>
7 <ogc:PropertyName>pop</ogc:PropertyName>
8 <ogc:Literal>50000</ogc:Literal>
9 </ogc:PropertyIsLessThan>
10 </ogc:Filter>
11 <PointSymbolizer>
12 <Graphic>
13 <Mark>
14 <WellKnownName>circle</WellKnownName>
15 <Fill>
16 <CssParameter name="fill">#0033CC</CssParameter>
17 </Fill>
18 </Mark>
19 <Size>8</Size>
20 </Graphic>
21 </PointSymbolizer>
22 </Rule>
23 <Rule>
24 <Name>MediumPop</Name>
25 <Title>50000 to 100000</Title>
26 <ogc:Filter>
27 <ogc:And>
28 <ogc:PropertyIsGreaterThanOrEqualTo>
29 <ogc:PropertyName>pop</ogc:PropertyName>
30 <ogc:Literal>50000</ogc:Literal>
31 </ogc:PropertyIsGreaterThanOrEqualTo>
32 <ogc:PropertyIsLessThan>
33 <ogc:PropertyName>pop</ogc:PropertyName>
34 <ogc:Literal>100000</ogc:Literal>
35 </ogc:PropertyIsLessThan>
36 </ogc:And>
37 </ogc:Filter>
38 <PointSymbolizer>
39 <Graphic>
40 <Mark>
41 <WellKnownName>circle</WellKnownName>
42 <Fill>
43 <CssParameter name="fill">#0033CC</CssParameter>
44 </Fill>
45 </Mark>
46 <Size>12</Size>
47 </Graphic>
48 </PointSymbolizer>
49 </Rule>
50 <Rule>
51 <Name>LargePop</Name>
52 <Title>Greater than 100000</Title>
53 <ogc:Filter>
54 <ogc:PropertyIsGreaterThanOrEqualTo>
55 <ogc:PropertyName>pop</ogc:PropertyName>
56 <ogc:Literal>100000</ogc:Literal>
57 </ogc:PropertyIsGreaterThanOrEqualTo>
58 </ogc:Filter>
59 <PointSymbolizer>
60 <Graphic>
61 <Mark>
62 <WellKnownName>circle</WellKnownName>
63 <Fill>
64 <CssParameter name="fill">#0033CC</CssParameter>
65 </Fill>
66 </Mark>
67 <Size>16</Size>
68 </Graphic>
69 </PointSymbolizer>
70 </Rule>
71 </FeatureTypeStyle>
详
注意
请参阅示例点图层以查看此数据的属性。此示例避免了标签以简化样式，但您可以参考示例带样式标签的点以查看哪些属性对应于哪些点。
此样式包含三个规则。每个点都会根据每个点的人口值 （“pop”） 属性来改变样式，值越小，圆圈越大，圆圈越大。<Rule>
这三条规则的设计如下：
| 规则顺序 | 规则名称 | 人口（“人口”） | 大小 |
|---|---|---|---|
| 1 | 小流行音乐 | 少于 50，000 | 8 |
| 2 | 中流行 | 50，000 至 100，000 | 12 |
| 3 | 大流行音乐 | 大于 100，000 | 16 |
在这种情况下，规则的顺序无关紧要，因为每个形状仅由单个规则呈现。
第一条规则位于第 2-22 行，用于指定人口属性小于 50，000 的点的样式。第 5-10 行设置此筛选器，第 6-9 行设置“小于”筛选器，第 7 行表示属性（“pop”），第 8 行设置值 50，000。符号为圆形（第 14 行），颜色为深蓝色（第 16 行），大小为直径 8 像素（第 19 行）。****#0033CC
第二条规则位于第 23-49 行，用于指定人口属性大于或等于 50，000 且小于 100，000 的点的样式。人口过滤器设置在第 26-37 行。此筛选器比第一个规则中的筛选器长，因为需要指定两个条件而不是一个：“大于或等于”筛选器和“小于”筛选器。请注意第 27 行和第 36 行。这要求两个筛选器都必须为 true 才能应用规则。图形的大小在第 12 行设置为 46 像素。所有其他样式指令都与第一条规则相同。And
第三条规则位于第 50-70 行，用于指定人口属性大于或等于 100，000 的点的样式。人口过滤器设置在第 53-58 行，唯一的其他区别是圆的大小，在此规则（第 67 行）中为 16 像素。
这种风格的结果是人口较多的城市具有更大的点。
基于缩放的点
本示例更改不同缩放级别的点样式。
法典
View and download the full "Zoom-based point" SLD
1 <FeatureTypeStyle>
2 <Rule>
3 <Name>Large</Name>
4 <MaxScaleDenominator>160000000</MaxScaleDenominator>
5 <PointSymbolizer>
6 <Graphic>
7 <Mark>
8 <WellKnownName>circle</WellKnownName>
9 <Fill>
10 <CssParameter name="fill">#CC3300</CssParameter>
11 </Fill>
12 </Mark>
13 <Size>12</Size>
14 </Graphic>
15 </PointSymbolizer>
16 </Rule>
17 <Rule>
18 <Name>Medium</Name>
19 <MinScaleDenominator>160000000</MinScaleDenominator>
20 <MaxScaleDenominator>320000000</MaxScaleDenominator>
21 <PointSymbolizer>
22 <Graphic>
23 <Mark>
24 <WellKnownName>circle</WellKnownName>
25 <Fill>
26 <CssParameter name="fill">#CC3300</CssParameter>
27 </Fill>
28 </Mark>
29 <Size>8</Size>
30 </Graphic>
31 </PointSymbolizer>
32 </Rule>
33 <Rule>
34 <Name>Small</Name>
35 <MinScaleDenominator>320000000</MinScaleDenominator>
36 <PointSymbolizer>
37 <Graphic>
38 <Mark>
39 <WellKnownName>circle</WellKnownName>
40 <Fill>
41 <CssParameter name="fill">#CC3300</CssParameter>
42 </Fill>
43 </Mark>
44 <Size>4</Size>
45 </Graphic>
46 </PointSymbolizer>
47 </Rule>
48 </FeatureTypeStyle>
详
创建外观自然的地图时，通常需要在较高的缩放级别下使形状变大。本示例设置点的样式，使其大小根据缩放级别（或更准确地说，比例分母）而变化。比例分母是指地图的比例。比例分母为 10，000 表示地图的比例为 1：10，000（以地图投影为单位）。
注意
确定要使用的适当比例分母（缩放级别）超出了此示例的范围。
此样式包含三个规则。这三条规则的设计如下：
| 规则顺序 | 规则名称 | 刻度分母 | 点大小 |
|---|---|---|---|
| 1 | 大 | 1：160，000，000以下 | 12 |
| 2 | 中等 | 1：160，000，000 至 1：320，000，000 | 8 |
| 3 | 小 | 大于 1：320，000，000 | 4 |
这些规则的顺序无关紧要，因为每个规则中计价的刻度不重叠。

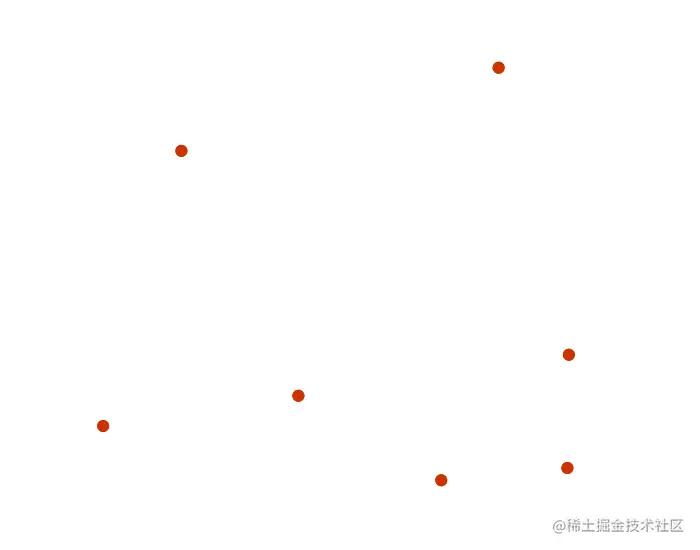

第一条规则（第 2-16 行）适用于最小比例分母，对应于视图“放大”的时间。比例规则设置在第 4 行，因此该规则将应用于比例分母为 160，000，000 或更小的任何地图。该规则绘制一个圆（第 8 行），颜色为红色（第 10 行），大小为 12 像素（第 13 行）。****#CC3300

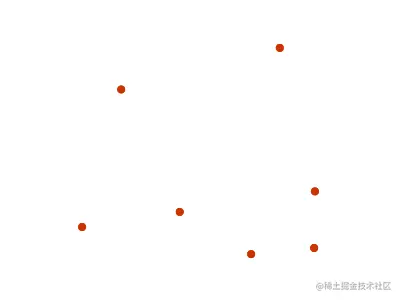

第二条规则（第 17-32 行）是中间比例分母，对应于视图“部分缩放”的时间。比例规则设置在第 19-20 行，因此该规则将应用于比例分母介于 160，000，000 和 320，000，000 之间的任何地图。（包含和排除，因此正好 320，000，000 的缩放级别在这里不适用。除了比例之外，此规则与第一个规则之间的唯一区别是符号的大小，在第 8 行设置为 29 像素。<MinScaleDenominator>``<MaxScaleDenominator>

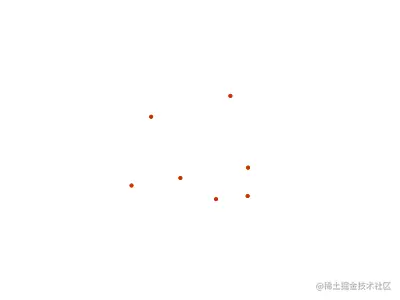

第三条规则（第 33-47 行）是最大比例分母，对应于地图“缩小”的时间。比例规则设置在第 35 行，因此该规则将应用于比例分母为 320，000，000 或更大的任何地图。同样，此规则与其他规则之间的唯一其他区别是符号的大小，在第 4 行设置为 44 像素。
这种样式的结果是，点在放大时绘制得更大，在缩小时绘制得更小。
