[Three.js-03] Three.js 响应式

这是我的学习总结，水平有限，如有错误或不妥的地方还希望大家能够指出来（^_^）respect！另外我自己收集的【webgl\three.js\图形学】相关的关资源我已经放在微信群（WX: Galloping_Leo ）里面了，需要的话，加群，一起学习共同进步。

intro

先来看一段代码：

import { useEffect, useRef } from "react"
import * as THREE from 'three'
import { AmbientLight } from "three"
import stlyed from 'styled-components'

const Container = styled.div`
  height: 100%
  & > canvas {
    height: 100%;
    width:100%
  }
`

const useDemo = () => {
    const containerRef = useRef<HTMLDivElement>(null)
    useEffect(() => {
        const container = containerRef.current!

        const renderer = new THREE.WebGLRenderer()
        container.appendChild(renderer.domElement)

        const scene = new THREE.Scene()

        const camera = new THREE.PerspectiveCamera(75, 2, 0.1, 100)
        camera.position.set(10, 10, 10)
        camera.lookAt(0, 0, 0)

        const boxGeo = new THREE.BoxGeometry(5, 5, 5)
        const mate = new THREE.MeshBasicMaterial({ color: 0xacacac })
        const box = new THREE.Mesh(boxGeo, mate)
        scene.add(box)


        animation()
        function animation() {
            box.rotateX(0.01)
            box.rotateY(0.01)
            renderer.render(scene, camera)
            requestAnimationFrame(animation)
        }
    })

    return <Container ref={containerRef}></Container>
}

export default useDemo

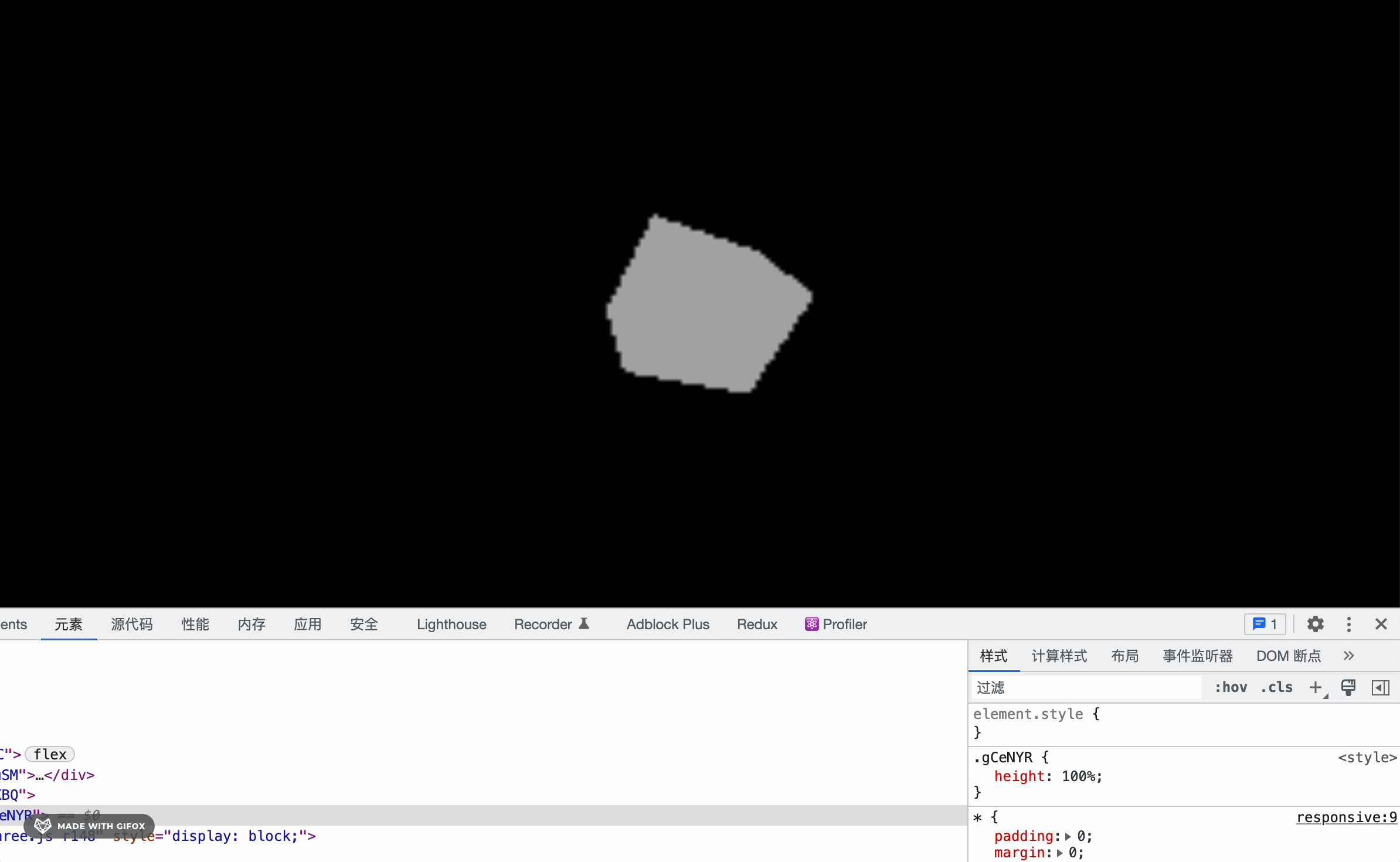

这段代码的效果如下：


首先正方体边缘非常糊，其次场景中的图像在容器大小改变后被压缩或者拉伸了。

解决糊的问题

在 three.js 中，最后由 canvas 承载渲染后的内容。

canvas 标签本身有 width 和 height 属性，另外通过 css 的 width 和 height 属性也可以设置 canvas 的宽高，但是这两种方式设置宽高有一些区别。

通过 css 来设置宽高，设置的是 canvas 在页面上的大小（css像素大小）。而通过 canvas 本身的属性设置宽高，分为两种情况：

当前canvas 标签没有设置 css 宽高时，此时设置 canvas 标签自带的宽高属性，就等于设置 css 属性，控制canvas在页面中的显示大小。
当前canvas 标签已经设置了 css 宽高时，此时再设置 canvas 标签自带的宽高，就是设置 canvas 内部的像素多少。这种情况下，设置的值越大，用于渲染的像素越多，图像也就越细腻。

所以我们可以通过设置 canvas 标签宽高的方式来让场景看起来更细腻。

使用 renderer.setSize(width: number, height: number, updateStyle?: boolean) 方法可以设置 canvas 本身的宽高属性。

// 设置 canva 元素的宽高为父元素的宽高
canvas {
  height: 100%;
  width: 100%
}

function animation() {
    const canvas = renderer.domElement
    const pixelRatio = window.devicePixelRatio // 设备像素比   1 css像素对应多少物理设备像素
    // 计算出当前设备下的宽高，在不同设备看起来都清晰
    const width = (canvas.clientWidth * pixelRatio) | 0
    const height = (canvas.clientHeight * pixelRatio) | 0
    const needResize = canvas.width !== width || canvas.height !== height
    if (needResize) {
        // 设置 canvas.width canvas.height 内部像素 （不是css像素）
      	// updateStyle 设置为 false 不跟新样式
        renderer.setSize(width, height, false)
    }
    // 其他代码省略 ....
}

还有，在创建 renderer 对象时其实有一个参数 antialias (抗锯齿属性) ，把这个值设置为 true 后就开启了抗锯齿特性，物体的边缘就变得清晰了。

const renderer = new THREE.WebGLRenderer({ antialias: true })

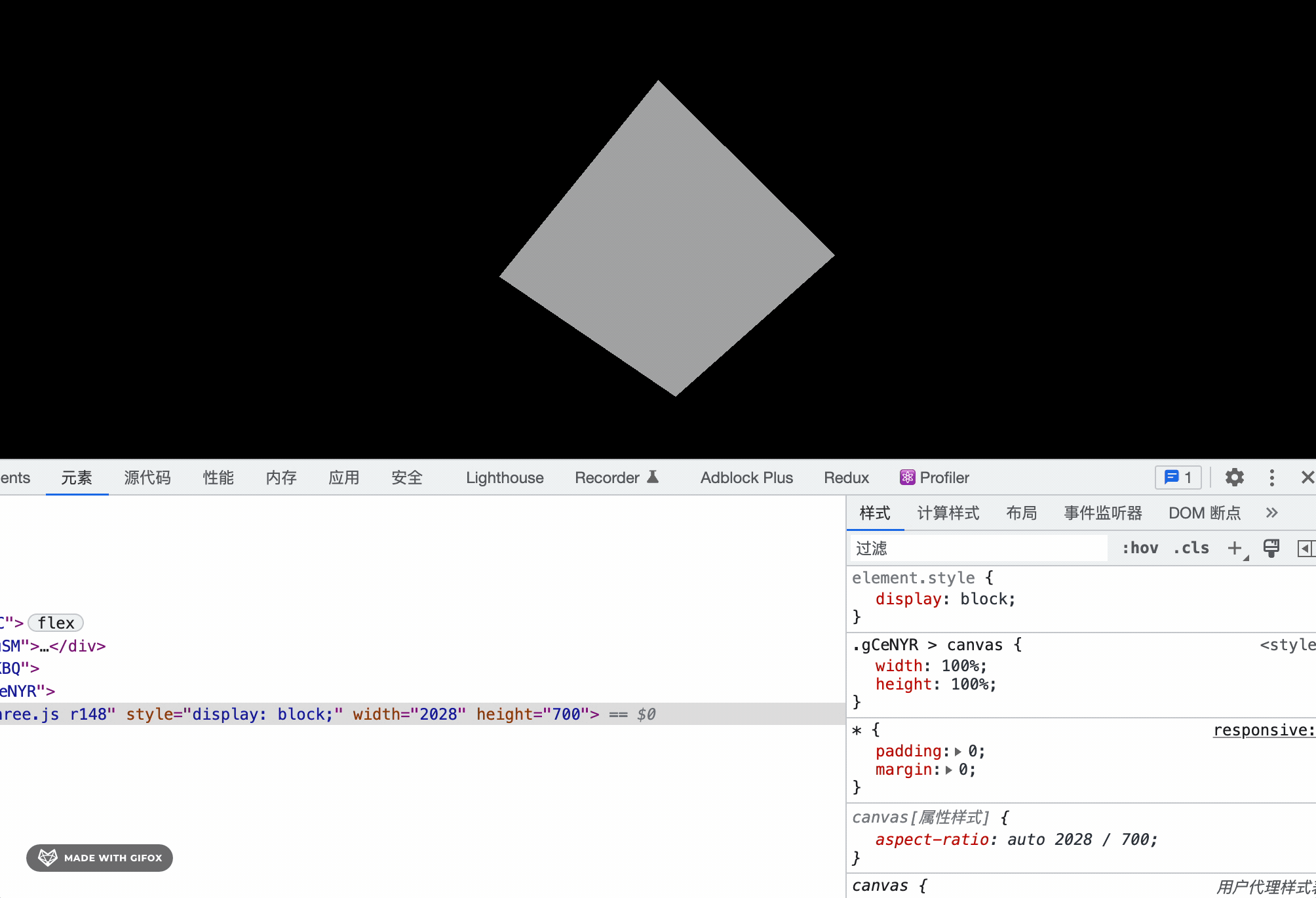

效果如下：


这时候立方体终于清晰了，但是当改变父容器大小时，立方体任然会被拉伸或者压缩。。。

解决伸缩问题

场景会被拉伸的原因就是，当 canvas 跟随父容器宽高改变时，相机的宽高比没有发生变化，只需要更新相机的宽高比就可以解决伸缩问题。

注意更新了相机的属性后，一定要调用 camera.updateProjectionMatrix() 方法，去更新投影矩阵，不然就不会有效果。

function animation() {

    // 省略....
    if (needResize) {
        // 设置 canvas.width canvas.height 内部像素 （不是css像素）
        renderer.setSize(width, height, false)
      	// 设置相机的宽高比
        camera.aspect = canvas.clientWidth / canvas.clientHeight
        camera.updateProjectionMatrix()

    }

    // 省略....
}

最后可以封装成一个方法 resizeRendererToDisplaySize

import { WebGLRenderer } from 'three'

export default function resizeRendererToDisplaySize(renderer: WebGLRenderer): boolean {
  const canvas = renderer.domElement
  const pixelRatio = window.devicePixelRatio
  const width = (canvas.clientWidth * pixelRatio) | 0
  const height = (canvas.clientHeight * pixelRatio) | 0
  const needResize = canvas.width !== width || canvas.height !== height
  if (needResize) {
    // 设置 canvas.width canvas.height 内部像素 （不是css像素）
    renderer.setSize(width, height, false)
  }
  return needResize
}

使用：

function animation(){

  if(resizeRendererToDisplaySize(renderer)) {
    const canvas = renderer.domElement
    camera.aspet = canvas.clientWidth / canvas.clienHeight
    camera.updateProjectionMatrix()
  }

  // 省略。。。。
}

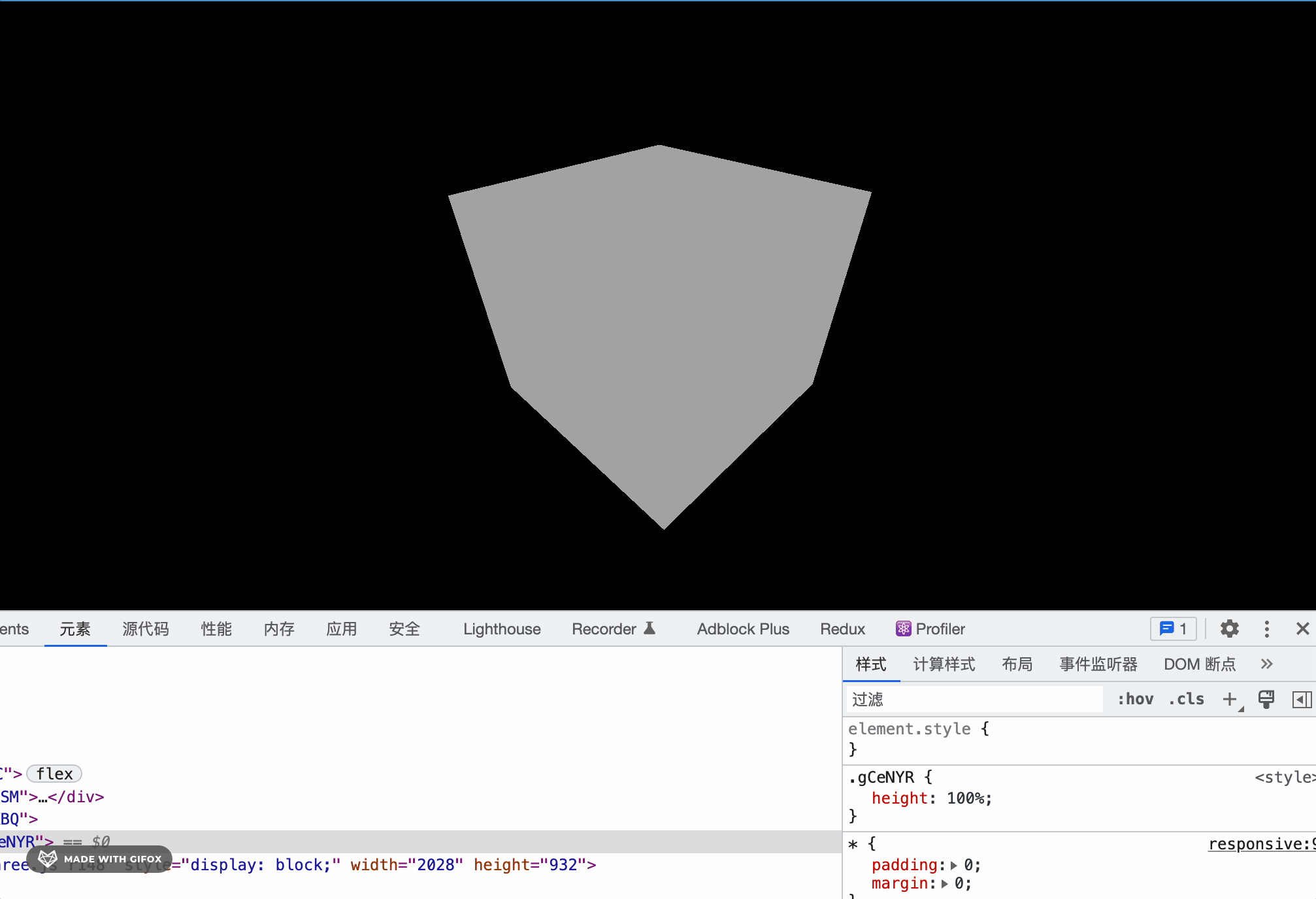

最后大功告成！既清晰又不会被拉伸。
