背景

工作流编排，主体分三个部分，左侧是可拖拽节点区域，中间是画布编排区，右侧是节点和连接线配置面板

重点模块实现

自定义节点拖拽区域

由于官方示例 NodeDndPanel 节点拖拽面板，不能满足需求（多级菜单，样式，自定义搜索等）。可通过 WorkspacePanel 自定义组件，结合 antd Input、Menu实现，关键点是拖拽的实现，使用了xflow源码里的 useGraphDnd （位置在packages/xflow-extension/src/canvas-collapse-panel/panel-body/dnd-hook.tsx）给需要拖拽的元素绑定返回的 onMouseDown

画布区

基于 FlowchartCanvas 开发，因为比较喜欢它的锚点，鼠标移入才显示，移除隐藏的这点吧哈哈

连线虚线改实线

在 useCmdConfig 中 addEdge、updateEdge 如下设置

res.edgeCell.setAttrs({
  line: {
    stroke: '#A2B1C3',
    targetMarker: {
      name: 'block',
      width: 12,
      height: 8
    },
    strokeWidth: 1,
    strokeDasharray: 'unset' // 不要用虚线
  }
})

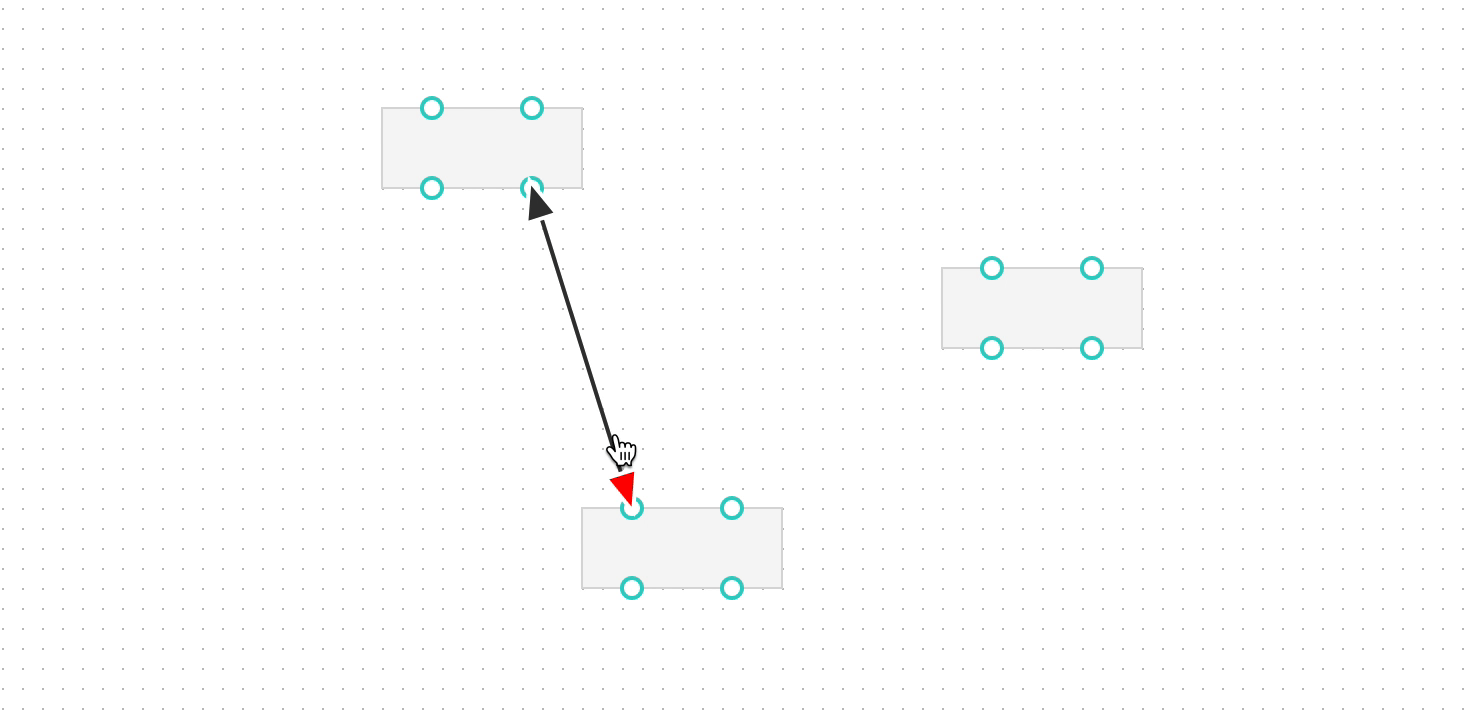

直接拖拽线的端点完成修改节点与节点间的连接

参考 antv-x6.gitee.io/zh/examples… 具体实现：

    graph.on('edge:mouseenter', async e => {
      const { mode } = await MODELS.GRAPH_META.useValue(app.modelService)
      if (mode === Operate.Status.CHECK) return
      const { cell, edge } = e
      changePortsVisible(true, e)
      cell.addTools([
        {
          name: 'source-arrowhead',
          args: {
            attrs: {
              d: 'M 12 -5 -1 0 12 5 Z',
              fill: '#379E0E',
              stroke: '#379E0E'
            }
          }
        },
        {
          name: 'target-arrowhead',
          args: {
            attrs: {
              d: 'M -12 -5 1 0 -12 5 Z',
              fill: '#379E0E',
              stroke: '#379E0E'
            }
          }
        }
      ])
    })

    graph.on('edge:mouseleave', async e => {
      const { mode } = await MODELS.GRAPH_META.useValue(app.modelService)
      if (mode === Operate.Status.CHECK) return
      const { cell, edge } = e
      changePortsVisible(false, e)
      const source = edge.getSource()
      const target = edge.getTarget()

      const _edge = await getEdgeById(edge.id)
      if (!_edge) return
      commandService.executeCommand<NsEdgeCmd.UpdateEdge.IArgs>(XFlowEdgeCommands.UPDATE_EDGE.id, {
        edgeConfig: {
          ..._edge.data,
          source,
          sourcePort: source.port,
          sourcePortId: source.port,
          target,
          targetPort: target.port,
          targetPortId: target.port,
          data: {
            ..._edge.data?.data,
            source: source.cell,
            sourcePortId: source.port,
            target: target.cell,
            targetPortId: target.port
          }
        },
        options: {}
      })
      cell.removeTools()
    })

其中 changePortsVisible 是控制显示锚点的方法

  const getContainer = e => {
    let currentNode = e?.e?.currentTarget
    if (!currentNode) {
      return document.getElementsByClassName('xflow-canvas-root')
    }
    let containter = null
    while (!containter) {
      const current = currentNode.getElementsByClassName('xflow-canvas-root')
      if (current?.length > 0) {
        containter = current
      }
      currentNode = currentNode.parentNode
    }
    return containter
  }
    const changePortsVisible = (visible: boolean, e?: any) => {
      const containers = getContainer(e)
      Array.from(containers).forEach((container: HTMLDivElement) => {
        const ports = container.querySelectorAll('.x6-port-body') as NodeListOf<SVGAElement>
        // 选中中节点时不展示链接桩
        const isSelectedNode = graph.getSelectedCells()?.[0]?.isNode()
        for (let i = 0, len = ports.length; i < len; i = i + 1) {
          ports[i].style.visibility = !isSelectedNode && visible ? 'visible' : 'hidden'
        }
      })
    }

一键美化功能

    commandService.executeCommand<NsGraphCmd.SaveGraphData.IArgs>(XFlowGraphCommands.SAVE_GRAPH_DATA.id, {
      saveGraphDataService: async (meta, graph) => {
        const res = await commandService.executeCommand<NsGraphCmd.GraphLayout.IArgs, NsGraphCmd.GraphLayout.IResult>(
          XFlowGraphCommands.GRAPH_LAYOUT.id,
          {
            layoutType: 'dagre',
            layoutOptions: {
              type: 'dagre',
              /** 布局方向 */
              rankdir: 'TB',
              /** x 节点间距 */
              nodesep: 300,
              /** y 层间距 */
              ranksep: 40
            },
            graphData: graph
          }
        )

        const { graphData } = res.contextProvider().getResult()
        // render
        await commandService.executeCommand<NsGraphCmd.GraphRender.IArgs>(XFlowGraphCommands.GRAPH_RENDER.id, {
          graphData: graphData
        })
        // 居中
        await commandService.executeCommand<NsGraphCmd.GraphZoom.IArgs>(XFlowGraphCommands.GRAPH_ZOOM.id, {
          factor: 'real'
        })

        return { err: null, data: graph, meta }
      }
    })

配置面板

数据的保存和更新

同样的方式，通过 WorkspacePanel 实现自定义组件，里边可以调用

const { commandService, getEdgeById, getNodeById } = useXFlowApp()

思路是通过 getNodeById 方法拿到原数据nodeData，调用form拿到新值formValue，合并更新

更新节点信息

  commandService.executeCommand<NsNodeCmd.UpdateNode.IArgs>(XFlowNodeCommands.UPDATE_NODE.id, {
    nodeConfig: {
      ...nodeData,
      label: formValue.display,
      data: {
        ...nodeData.data,
        ...formValue
      }
    }
  })

更新连接点信息

    commandService.executeCommand<NsEdgeCmd.UpdateEdge.IArgs>(XFlowEdgeCommands.UPDATE_EDGE.id, {
    edgeConfig: {
      ...edgeData,
      label: formValue.display,
      data: {
        ...edgeData.data,
        ...formValue
      }
    }
    })

动态配置面板

这个需要加在获取左侧所有节点的接口里，比如节点信息有个input字段

input: [
    {
        label: '姓名'，
        name: 'name',
        mode:'0' // 0 代表输入框 1代表选择器 等等约定好
    }
]

流程图的全局变量管理

需求

如下：

开始节点可以定义任意数量的变量,这些变量可以在任何节点，任何连接线使用

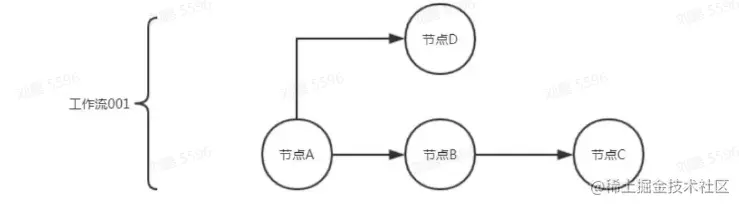

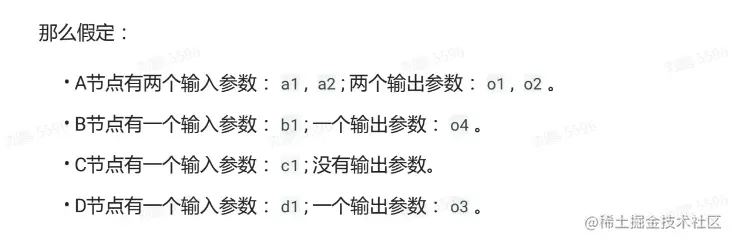

某个节点可以使用从流程开始节点定义的变量和他之前的节点输出变量，如图，把最上边的图简化成

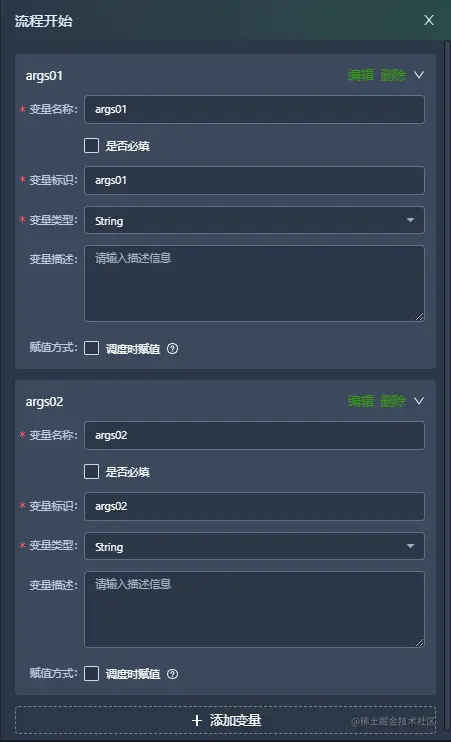

首先我们在开始节点定义两个变量args01、args02

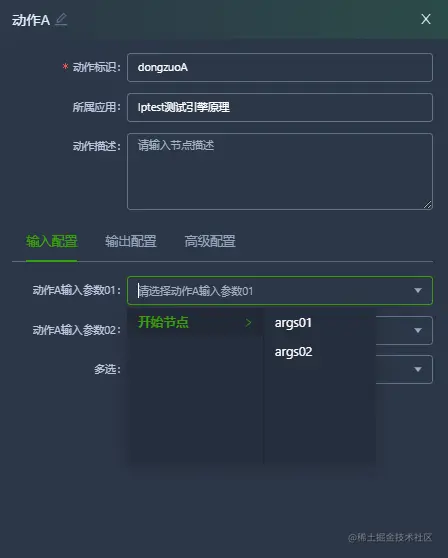

那么 A节点只能使用 args01、args02

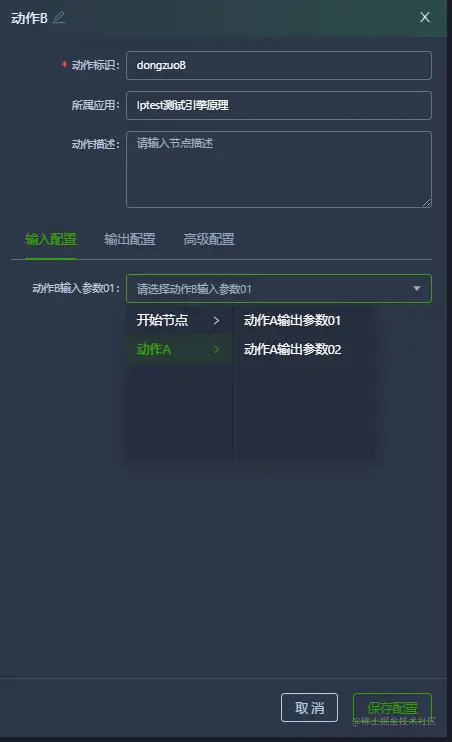

那么 B节点能使用 args01、args02,和A节点的输出o1、o2

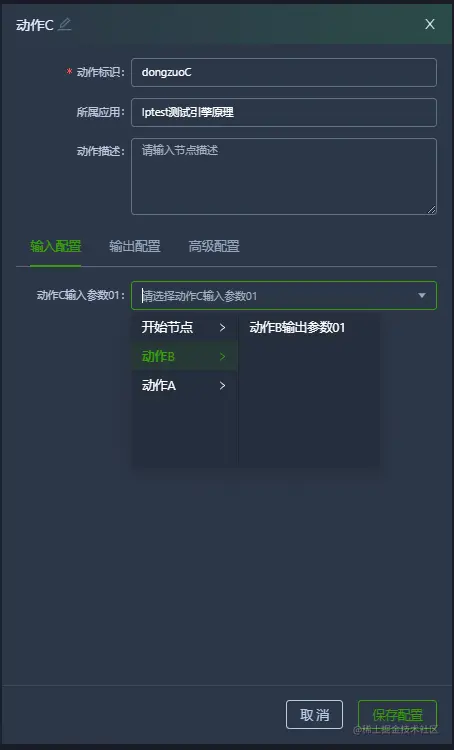

那么 C节点能使用 args01、args02,和A节点的输出o1、o2 和 B节点的o4

那么 D节点能使用 args01、args02,和A节点的输出o1、o2

获取选项

const { getNodeById, getGraphData } = useXFlowApp()
// 获取开始节点的变量
const getStartNodeOptions = getNodeById('start').then(node => {
  const startNodeData = node.data
  const startNodeOptions =
    startNodeData.data.variables.length > 0
      ? [
          {
            label: '开始节点',
            value: 'start',
            // disabled: true,
            children: startNodeData.data.variables.map(({ display, name }) => ({
              label: display,
              value: name
            }))
          }
        ]
      : []
  return [...startNodeOptions]
})
const getPrevNodesOptions = (nodeData, nodeIdMap, edgeIdMap) => {
  const getPrevNodeIds = nodeData => {
    let prevNodeIds: string[] = []

    if (!nodeData.incomingEdges) return []
    for (const prevEdges of nodeData.incomingEdges) {
      // 删除向量，与该向量的节点并未同步，还保留该incomingEdges
      if (!edgeIdMap.get(prevEdges.id)) continue
      const prevNodeId = prevEdges.data.data.source
      const prevNode = nodeIdMap.get(prevNodeId)
      const renderKey = prevNode.renderKey
      if (renderKey !== FlowNode.RenderKey.TERMINAL && !prevNodeIds.includes(prevNodeId)) {
        if (renderKey !== FlowNode.RenderKey.DECISION) {
          prevNodeIds.push(prevNodeId)
        }
        const prevNode = nodeIdMap.get(prevNodeId)
        prevNodeIds = [...prevNodeIds, ...getPrevNodeIds(prevNode)]
      }
    }
    return [...new Set(prevNodeIds)] // 有重复 ，待优化
  }
  const prevNodeIds = getPrevNodeIds(nodeData)
  const prevNodesOptions = prevNodeIds.map(prevNodeId => {
    const nodeData = nodeIdMap.get(prevNodeId)
    return {
      label: nodeData.data.display,
      value: /* nodeData.data.name */ prevNodeId, // 防止标识相同
      // disabled: true,
      children: nodeData.data.output
    }
  })
  return Promise.resolve(prevNodesOptions)
}
const getGlobalVariablesOption = nodeData => {
  return getGraphData()
    .then(({ nodes, edges }) => {
      const nodeIdMap = new Map()
      for (const node of nodes) {
        nodeIdMap.set(node.id, node)
      }
      const edgeIdMap = new Map()
      for (const edge of edges) {
        edgeIdMap.set(edge.id, edge)
      }
      return {
        nodeIdMap,
        edgeIdMap
      }
    })
    .then(({ nodeIdMap, edgeIdMap }) => {
      return Promise.all([getStartNodeOptions, getPrevNodesOptions(nodeData, nodeIdMap, edgeIdMap)]).then(
        ([startNodeOptions, prevNodesOptions]) => {
          return [...startNodeOptions, ...prevNodesOptions]
        }
      )
    })
}

上级变量修改或者删除，同步给下级使用的节点

就是说，上方变量被删了，下边节点的输入框里就显示一堆id字符串了，因为没有这个选项了思路：在每次保存节点或者连接线的数据时，在被使用的变量处保存一个被使用的字段如useid来保存哪个节点使用该变量，当该变量被修改删除时，同步修改useid执行的对应节点的值

结语

将 graph实例 保存到 window 有奇效！！！
