综合介绍

内容介绍

​ FastDFS是由淘宝的余庆先生所开发，是一个轻量级、高性能的开源分布式文件系统，用纯C语言开发，包括文件存储、文件同步、文件访问（上传、下载）、存取负载均衡、在线扩容、相同内容只存储一份等功能，适合有大容量存储需求的应用或系统。做分布式系统开发时，其中要解决的一个问题就是图片、音视频、文件共享的问题，分布式文件系统正好可以解决这个需求。同类的分布式文件系统有谷歌的GFS、HDFS（Hadoop）、TFS（淘宝）等。

源码开放下载地址：github.com/happyfish10…

FastDFS系统架构：

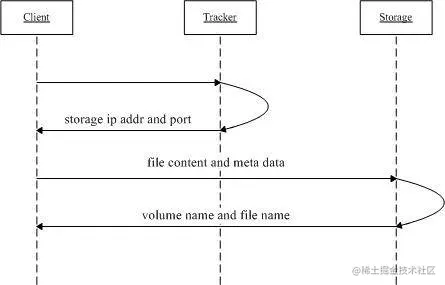

FastDFS文件上传流程：

0. client询问tracker上传到的storage，不需要附加参数；
1. tracker返回一台可用的storage；
2. client直接和storage通讯完成文件上传。

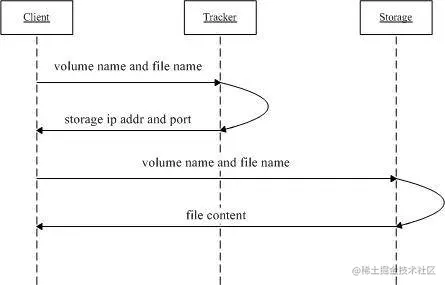

FastDFS文件下载流程:

0. client询问tracker下载文件的storage，参数为文件标识（组名和文件名）；
1. tracker返回一台可用的storage；
2. client直接和storage通讯完成文件下载。

术语

FastDFS两个主要的角色：Tracker Server 和 Storage Server
Tracker Server：跟踪服务器，主要负责调度storage节点与client通信，在访问上起负载均衡的作用，和记录storage节点的运行状态，是连接client和storage节点的枢纽。
Storage Server：存储服务器，保存文件和文件的meta data（元数据）
Group：文件组，也可以称为卷。同组内服务器上的文件是完全相同的，做集群时往往一个组会有多台服务器，上传一个文件到同组内的一台机器上后，FastDFS会将该文件即时同步到同组内的其它所有机器上，起到备份的作用。
meta data：文件相关属性，键值对（Key Value Pair）方式，如：width=1024, height=768。和阿里云OSS的meta data相似。

FastDFS单节点安装

服务器规划：

跟踪服务器（Tracker Server）：10.0.31.189
存储服务器（Storage Server）：10.0.31.189
操作系统：CentOS6.8
用户：root
数据存储目录：/fastdfs
安装包：
fastdfs-master-V5.05.zip：FastDFS源码
libfastcommon-master.zip：（从 FastDFS 和 FastDHT 中提取出来的公共 C 函数库）
fastdfs-nginx-module-master.zip：storage节点http服务nginx模块
nginx-1.10.0.tar.gz：Nginx安装包

下载完成后，将压缩包解压到/usr/local目录下

一、所有tracker和storage节点都执行如下操作(单节点就一个,多节点都执行)

1、安装所需的依赖包


[root@localhost ~]# yum install make cmake gcc gcc-c++

2、安装libfatscommon


[root@localhost ~]# cd /usr/local
[root@localhost local]# unzip libfastcommon-master.zip
[root@localhost local]# cd libfastcommon-master
[root@localhost libfastcommon-master]# ll
​
总用量 36
drwxr-xr-x. 2 root root 4096 7月   6 2017 doc
-rw-r--r--. 1 root root 8005 7月   6 2017 HISTORY
-rw-r--r--. 1 root root  566 7月   6 2017 INSTALL
-rw-r--r--. 1 root root 1607 7月   6 2017 libfastcommon.spec
-rwxr-xr-x. 1 root root 3099 7月   6 2017 make.sh
drwxr-xr-x. 2 root root 4096 7月   6 2017 php-fastcommon
-rw-r--r--. 1 root root 2763 7月   6 2017 README
drwxr-xr-x. 3 root root 4096 9月  28 2017 src
​
####编译、安装
[root@localhost libfastcommon-master]# ./make.sh
[root@localhost libfastcommon-master]# ./make.sh install

3、安装FastDFS


[root@localhost ~]# cd /usr/local
[root@localhost local]# unzip fastdfs-master.zip
[root@localhost local]# cd fastdfs-master
[root@localhost fastdfs-master]# ll
​
总用量 136
drwxr-xr-x. 3 root root  4096 9月  28 2017 client
drwxr-xr-x. 2 root root  4096 9月  28 2017 common
drwxr-xr-x. 2 root root  4096 8月  10 2017 conf
-rw-r--r--. 1 root root 35067 8月  10 2017 COPYING-3_0.txt
-rw-r--r--. 1 root root  3171 8月  10 2017 fastdfs.spec
-rw-r--r--. 1 root root 33207 8月  10 2017 HISTORY
drwxr-xr-x. 2 root root  4096 8月  10 2017 init.d
-rw-r--r--. 1 root root  7755 8月  10 2017 INSTALL
-rwxr-xr-x. 1 root root  5548 8月  10 2017 make.sh
drwxr-xr-x. 2 root root  4096 8月  10 2017 php_client
-rw-r--r--. 1 root root  2380 8月  10 2017 README.md
-rwxr-xr-x. 1 root root  1768 8月  10 2017 restart.sh
-rwxr-xr-x. 1 root root  1680 8月  10 2017 stop.sh
drwxr-xr-x. 4 root root  4096 9月  28 2017 storage
drwxr-xr-x. 2 root root  4096 8月  10 2017 test
drwxr-xr-x. 2 root root  4096 9月  28 2017 tracker
​
## 编译、安装
[root@localhost fastdfs-master]# ./make.sh
[root@localhost fastdfs-master]# ./make.sh install

采用默认安装方式，相应的文件与目录如下：

0. 服务脚本文件位置


   /etc/init.d/fdfs_storaged
   /etc/init.d/fdfs_trackerd


1. 配置文件（示例配置文件）：


   所在位置:/etc/fdfs
   [root@localhost fastdfs-master]# ll /etc/fdfs/
   -rw-r--r--. 1 root root 1461 9月 28 2017 client.conf.sample
   -rw-r--r--. 1 root root 7927 9月 28 2017 storage.conf.sample
   -rw-r--r--. 1 root root 7200 9月 28 2017 tracker.conf.sample


2. 命令行工具（/usr/bin目录下）


   [root@localhost fastdfs-master]# ll /usr/bin/ | grep fdfs
   -rwxr-xr-x. 1 root root      262291 9月  28 2017 fdfs_appender_test
   -rwxr-xr-x. 1 root root      261988 9月  28 2017 fdfs_appender_test1
   -rwxr-xr-x. 1 root root      252300 9月  28 2017 fdfs_append_file
   -rwxr-xr-x. 1 root root      251458 9月  28 2017 fdfs_crc32
   -rwxr-xr-x. 1 root root      252407 9月  28 2017 fdfs_delete_file
   -rwxr-xr-x. 1 root root      253222 9月  28 2017 fdfs_download_file
   -rwxr-xr-x. 1 root root      252948 9月  28 2017 fdfs_file_info
   -rwxr-xr-x. 1 root root      265628 9月  28 2017 fdfs_monitor
   -rwxr-xr-x. 1 root root      879078 9月  28 2017 fdfs_storaged
   -rwxr-xr-x. 1 root root      268651 9月  28 2017 fdfs_test
   -rwxr-xr-x. 1 root root      267828 9月  28 2017 fdfs_test1
   -rwxr-xr-x. 1 root root      374227 9月  28 2017 fdfs_trackerd
   -rwxr-xr-x. 1 root root      253350 9月  28 2017 fdfs_upload_appender
   -rwxr-xr-x. 1 root root      256992 9月  28 2017 fdfs_upload_file


   ​

二、配置tracker服务器

1.复制tracker样例配置文件，并重命名


[root@localhost fastdfs-master]# cp /etc/fdfs/tracker.conf.sample /etc/fdfs/tracker.conf

2.修改tracker配置文件


[root@localhost fastdfs-master]# vim /etc/fdfs/tracker.conf
###修改内容如下
disabled=false              # 启用配置文件
port=22122                  # tracker服务器端口（默认22122）
base_path=/fastdfs/tracker  # 存储日志和数据的根目录

3.创建base_path指定的目录


 [root@localhost fastdfs-master]# mkdir -p /fastdfs/tracker

4.防火墙中打开tracker服务器端口（ 默认为 22122）


[root@localhost fastdfs-master]# vi /etc/sysconfig/iptables
末尾添加
-A INPUT -m state --state NEW -m tcp -p tcp --dport 22122 -j ACCEPT
保存退出
重启防火墙：
service iptables restart

5 启动tracker服务器


 [root@localhost fastdfs-master]# /etc/init.d/fdfs_trackerd start
 初次启动，会在/fastdfs/tracker目录下生成logs、data两个目录

检查FastDFS Tracker Server是否启动成功：`


  ps -ef | grep fdfs_trackerd

三、配置storage服务器

1.复制storage样例配置文件，并重命名


[root@localhost fastdfs-master]# cp /etc/fdfs/storage.conf.sample /etc/fdfs/storage.conf

2.编辑配置文件


[root@localhost fastdfs-master]#  vi /etc/fdfs/storage.conf


修改部分内容如下
disabled=false                      # 启用配置文件
port=23000                          # storage服务端口
base_path=/fastdfs/storage          # 数据和日志文件存储根目录
store_path0=/fastdfs/storage        # 第一个存储目录
tracker_server=10.0.31.189:22122  # tracker服务器IP和端口,此处是上面预定好的 ip
http.server_port=80                 # http访问文件的端口,此处需要和后面 nginx 监听端口保持一致

3.创建基础数据目录


[root@localhost fastdfs-master]# mkdir -p /fastdfs/storage       #此处上面配置的 base path 和store_path0路径,因为上面的路径可能不存在

4.防火墙中打开storage服务器端口（ 默认为 23000）


[root@localhost fastdfs-master]# vi /etc/sysconfig/iptables
添加如下端口行：
-A INPUT -m state --state NEW -m tcp -p tcp --dport 23000 -j ACCEPT
保存退出
重启防火墙：
[root@localhost fastdfs-master]# service iptables restart

5.启动storage服务器


[root@localhost fastdfs-master]# /etc/init.d/fdfs_storaged start

初次启动，会在/fastdfs/storage目录下生成logs、data两个目录。
检查FastDFS Tracker Server是否启动成功：
ps -ef | grep fdfs_storaged

四、文件上传测试（10.0.31.189,此处仅为测试,后续会用代码上传）

1.修改Tracker服务器客户端配置文件


[root@localhost fastdfs-master]# cp /etc/fdfs/client.conf.sample /etc/fdfs/client.conf
[root@localhost fastdfs-master]# vim /etc/fdfs/client.conf
# 修改以下配置，其它保持默认
base_path=/fastdfs/tracker
tracker_server=10.0.31.189:22122 #修改为tracker_server地址和端口

2.执行文件上传命令


[root@localhost fastdfs-master]# /usr/bin/fdfs_upload_file /etc/fdfs/client.conf /root/logo.png
返回内容 返回文件ID号：/group1/M00/00/00/CgAfvVnMWOiAaxm0AAA5ilsiE-g844.png
如果返回类似内容,则上传成功

五、在所有storage节点安装fastdfs-nginx-module

1. fastdfs-nginx-module 作用说明

FastDFS 通过 Tracker 服务器，将文件放在 Storage 服务器存储，但是同组存储服务器之间需要进入文件复制，有同步延迟的问题。假Tracker 服务器将文件上传到了 10.0.31.201，上传成功后文件ID已经返回给客户端。此时 FastDFS 存储集群机制会将这个文件同步到同组存储 10.0.31.202，在文件还没有复制完成的情况下，客户端如果用这个文件 ID 在 10.0.31.126 上取文件，就会出现文件无法访问的错误。而 fastdfs-nginx-module 可以重定向文件连接到源服务器取文件，避免客户端由于复制延迟导致的文件无法访问错误

2.解压fastdfs-nginx-module-master.zip


[root@localhost fastdfs-master]# cd /usr/local
[root@localhost local]#  unzip fastdfs-nginx-module-master.zip

3.安装Nginx


Nginx安装请参考Nginx源码安装文档
注意：在执行./configure配置nginx参数的时候，需要将fastdfs-nginx-moudle源码作为模块编译进去：
./configure --prefix=/usr/local/nginx --sbin-path=/usr/bin/nginx --add-module=/usr/local/fastdfs-nginx-module-master/src

4.复制 fastdfs-nginx-module 源码中的配置文件到/etc/fdfs 目录， 并修改


[root@localhost local]# cp /usr/local/fastdfs-nginx-module-master/src/mod_fastdfs.conf /etc/fdfs/
[root@localhost local]# vi /etc/fdfs/mod_fastdfs.conf
​
#修改以下配置 其他配置默认即可
connect_timeout=10                  # 客户端访问文件连接超时时长（单位：秒）
base_path=/tmp                      # 临时目录
tracker_server=10.0.31.189:22122    # tracker服务IP和端口
storage_server_port=23000           # storage服务端口
group_name=group1                   # 组名
url_have_group_name=true            # 访问链接前缀加上组名
store_path0=/fastdfs/storage        # 文件存储路径

5.复制 FastDFS 的部分配置文件到/etc/fdfs 目录


root@localhost local]# cd /usr/local/fastdfs-master/conf
root@localhost local]# cp http.conf mime.types /etc/fdfs/

6 在/fastdfs/storage文件存储目录下创建软连接，将其链接到实际存放数据的目录


root@localhost local]# ln -s /fastdfs/storage/data/ /fastdfs/storage/data/M00

7配置nginx访问storage文件


root@localhost local]# vim /usr/local/nginx/conf/nginx.conf

注意下面的 user root此处打开前面注释并修改为 root 防止后面运行出错


user  root;
worker_processes 1;
events {
    worker_connections 1024;
}
http {
    include mime.types;
    default_type application/octet-stream;
    sendfile on;
    keepalive_timeout 65;
    server {
        ##此处和前面storage.conf配置的 http.server 保持一致
        listen 80;
        server_name localhost;
        ##配置通配符,将/group 开头的地址映射到 fastdfs 的项目,如果#只有一个 group1 可以直接写 group1
        location ~/group([0-9])/M00 {
            ngx_fastdfs_module;
        }
        error_page 500 502 503 504 /50x.html;
​
        location = /50x.html {
            root html;
        }
    }
}

8防火墙中打开 Nginx 的 80 端口

为了防止出现问题,最好在防火墙中放行80端口,放行方式和上面放行其他的一致,修改完成后保存重启防火墙

9 启动Nginx


root@localhost local]#  /usr/bin/nginx
ngx_http_fastdfs_set pid=xxx
​
nginx重启命令为：/usr/sbin/nginx -s reload
启动nginx后，如果打印出ngx_http_fastdfs_set pid=xxx，表示fastdfs-nginx-module模块加载成功了，xxx表示模块的进程ID。

10通过浏览器访问测试时上传的文件

测试上传后返回的文件ID为：group1/M00/00/00/CgAfvVnMWOiAaxm0AAA5ilsiE-g844.png，用浏览访问的地址为：http://10.0.31.189/group1/M00/00/00/CgAfvVnMWOiAaxm0AAA5ilsiE-g844.png
