Title: FastPillars: A Deployment-friendly Pillar-based 3D Detector
Paper: arxiv.org/pdf/2302.02…
Code: github.com/StiphyJay/F…

导读

近几年，随着深度学习算法与硬件平台的快速发展，在自动驾驶和机器人领域利用LiDAR点云的3D目标检测技术得到了广泛的关注。然而，与基于RGB图像相比，3D点云对光照变化不太敏感，并且能够准确地表示场景的几何信息。然而，基于 LiDAR 的3D目标检测也有自身的局限，主要体现在以下几点：

  • 图像是密集的，点云稀疏且离散；
  • 图像是规则的，点云是不规则且无序的；
  • 3D目标检测需要估计比2D检测更高的空间维度信息(如3D位置、3D大小、方向)。

基于 LiDAR 的3D目标检测算法主要有两种范式。第一种方法直接将原始点云作为网络的输入进行特征编码，尽管这些方法尽可能地保留了点云的原始几何信息，但对硬件部署极度不友好。另一种主流算法为基于体素的3D检测算法。它们首先将不规则的点云转换为规则的网格即体素，然后使用 2D/3D CNN 提取特征。进一步地，为了提高计算效率，它们使用3D稀疏卷积来跳过空网格上的卷积计算。然而，稀疏卷积在一般硬件平台的部署与量化存在极大的困难。

目前，业界最常用的部署方法是PointPillars。它首先把点云转换成柱子即在平面上体素化，然后利用PointNet来学习每个柱子中的点特征。这种网络结构由 2D 卷积组合，对部署极度友好。然而，PointPliiars 只是利用最大池化将所有点特征聚合在一个柱子中，这会导致损失许多局部细粒度信息。基于此，PillarNet使用稀疏卷积提高了有效空间特征的提取，但由于其使用的SPConv加大了部署的难度。

为此，本文提出了一种基于 LiDAR 3D 点云的高效 3D 目标检测器，称为FastPillars。FastPillars 完全基于标准卷积，可以轻松部署在工业应用中，无缝享受TensorRT和网络量化的加速。FastPillars的网络结构特点如下：

  • 一个简单但有效的Max-and-Attention Pillar Encoding, MAPE模块，自动学习局部几何图案，且几乎没有额外的延迟(大约 4 ms)；
  • 设计一个紧凑高效的骨干网络·CRVNet`提取更具有判别力的特征；
  • 基于中心头部回归目标的分数、维度、位置、旋转和框交集(IOU)信息。

总的来说，本文的主要贡献如下：

  • 提出了一种易于部署的基于柱子的单阶段 3D 检测器，称为FastPillars。
  • 引入了一个简单但有效的MAPE模块，在没有额外延迟的情况下提高每个柱子特征的表示能力。
  • 设计了一个紧凑的全卷积主干网络CRVNet，它具有有竞争力的特征学习能力和推理速度，无需稀疏卷积。
  • 在 nuScenes 数据集上进行了广泛的实验，验证了 FastPillars 具有卓越的效率和准确的检测性能。

欢迎大家关注我们的公众号CVHub，每日都给大家带来更多原创、多领域、有深度的前沿 AI 论文解读与工业成熟解决方案！

方法

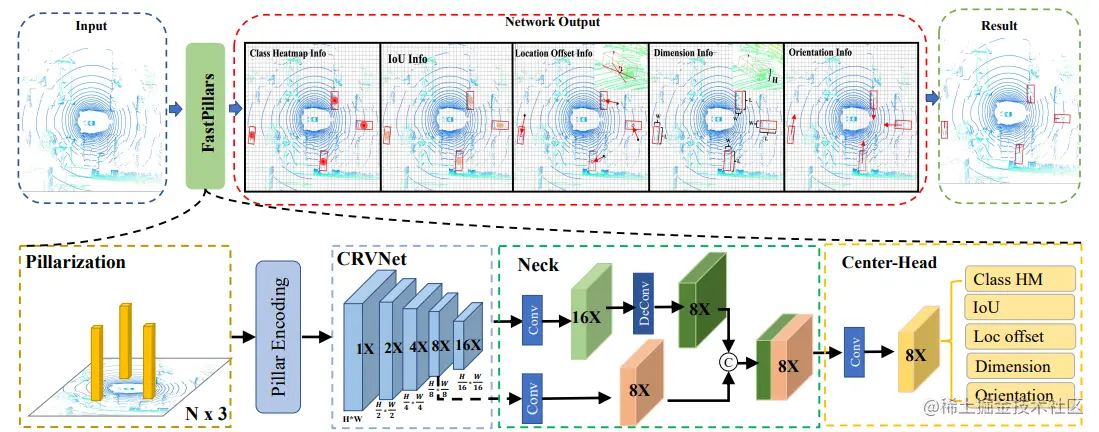

FastPillars网络概述

FastPillars网络框架如上图所示，这是一种端到端可训练且无 SPConv 的深度神经网络，主要由以下四部分组成：

  • 支柱编码模块
  • 特征提取的主干
  • 特征融合的颈部
  • 3D 框回归的头部

Max-and-Attention Pillar Encoding

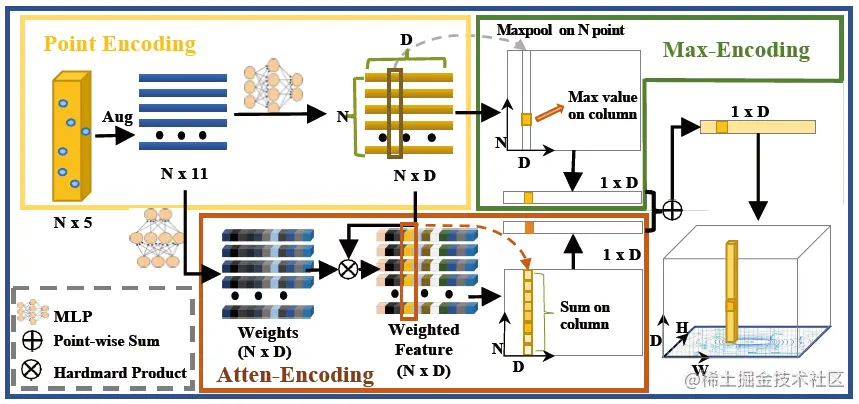

MAPE模块结构

MAPE 是一种简单但高效的 Pillar 编码模块，它考虑了每个 Pillar 的局部几何信息，计算负担可忽略不计，有利于小物体的性能。如上图所示，MAPE 模块主要由三个单元组成，即点编码单元、最大池化编码单元以及注意力池化编码单元。下面简要介绍下。

Point Encoding

首先，我们将每个 Pillar 中的点扩充为 p_i = {[x_i, y_i, z_i, r_i, t_i, x_i^c, y_i^c, z_i^c, x^r_i, y^r_i, z_i^r]∈R^{N×11}}，其中，其中 [x_i, y_i, z_i]是原始点ego坐标系中的坐标， 是原始点 ego 坐标系中的坐标，[x_i^c, y_i^c, z_i^c]是是 p_i相对于当前Pillar中心的偏移量， 相对于当前 Pillar 中心的偏移量，[x_i^r, y_i^r, z_i^r]是是p_i减去点云的最小值得到的相对坐标。值得注意的是，在每个Pillar中，我们没有采用任何采样策略来保持每个Pillar点数相同，因为此操作可能会丢失有用的点并损害原始几何图案。其次，通过MLP层将减去点云的最小值得到的相对坐标。值得注意的是，在每个 Pillar 中，我们没有采用任何采样策略来保持每个 Pillar 点数相同，因为此操作可能会丢失有用的点并损害原始几何图案。 其次，通过 MLP 层将v中的增强逐点特征中的增强逐点特征p_i$ 映射到高维特征空间。这个过程被表述为:

其中函数 m(⋅)m(·) 表示具有 BN 和 Leaky ReLU 的多个 MLP 层的堆积，wmw_m 表示可学习函数 m(⋅)m(·) 的权重，pie∈RN×Dp_i^e∈RN×D 是逐点特征。

Max-pooling Encoding

这个操作是将 Pillar 内的所有点特征聚合为单个特征向量，同时它对每个 Pillar 中的点排列具有不变性，公式为：

其中 max(⋅)max(·) 表示最大池化操作，fm∈RDf^m ∈ R^D 是每个 Pillar 的最终特征向量。

Attention-pooling Encoding

这个单元用于维护局部细粒度信息。具体来说，我们使用由共享 MLP 组成的函数 g(⋅)g(·) 来预测注意力分数，学习到的注意力分数可以看作是动态加权点的soft mask。最后，加权求和的特征为:

最大池化操作能够保留每个 Pillar 中的最大响应特征，而注意力池化特征保持局部细粒度信息。通过结合这两个特征，可以有效地保留更丰富的信息，用于增强 Pillar 的表示。尽管是一种简单的方法，但我们的 MAPE 模块会显著增强小物体的性能，且仅增加了 4 毫秒的延迟。

CRVNet Backbone

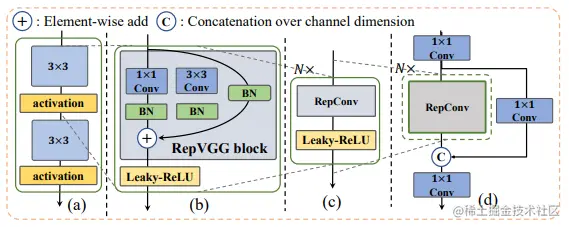

CRVNet架构

受 RepVGG 和 CSPNet 的启发，本文提出了 CRVNet。该网络的主要组成部分如上图所示。训练阶段的每个 block 如上图(a)所示。在推理阶段，每个 Rep-Block 都被转换成一堆具有激活函数的 3×3 卷积层。这是因为 3×3 卷积具有更高的计算密度并且在大多数设备上都非常高效。此外，作者发现如果模型容量进一步扩大，单路径普通网络中的计算成本和参数数量呈指数增长。因此，本文进一步将 RepBlock 与 CSP 结构结合起来。

如上图(d)所示，CSP 结构由三个 1×1 卷积层和原始网络结构组成。我们在骨干网络的每个阶段都使用 CSP 结构，其中每个阶段包含 N 个 RepConv。 通过引入 CSP 结构，整个网络参数更少，更紧凑高效。值得注意的是，尽管 RepBlock 和 CSP 在基于 2D 图像的任务中被证明是有效的，但它们尚未被完全用于 3D 点云任务。

Neck and Center-based Heads

颈部模块将特征与来自主干的 8× 和 16× 特征图融合，以实现不同空间语义特征的有效交互。 我们通过大量实验分析发现在这种颈部设计中，连接操作之前的卷积层数会对最终性能产生重大影响。对于回归头，我们除了沿用主流的结构外，还添加了一个 IoU 分支来预测预测框和真实框之间的 3D IoU。 此外，我们还使用了 IoU-Aware 校正函数用于弥合分类和回归预测之间的差距：

其中 SS 是预测的分类分数，II 是预测的 IoU 值，α∈[0,1]α ∈ [0, 1] 是平衡 SS 和 II 贡献的超参数。

Loss Functions

整体的损失函数由以下四部分组成：

其中 λ1 \lambda_1、λ2\lambda_2 和 λ3\lambda_3 表示这些损失的平衡权重。对于分类分支，使用 Focal loss 作为热图损失 LclsL_{cls}。对于 3D 框回归，采用 L1 损失 LregL_{reg} 来监督它们的定位偏移、大小和方向。此外，对于 IoU 分支，则利用 L1 损失 LiouL_{iou} 进行监督，其中目标 3D IoU 分数 II 为 2×(I−0.5)∈[−1,1]2 × (I − 0.5) ∈ [−1, 1]。最后，在回归分支中添加了 DIoU 损失。

实验

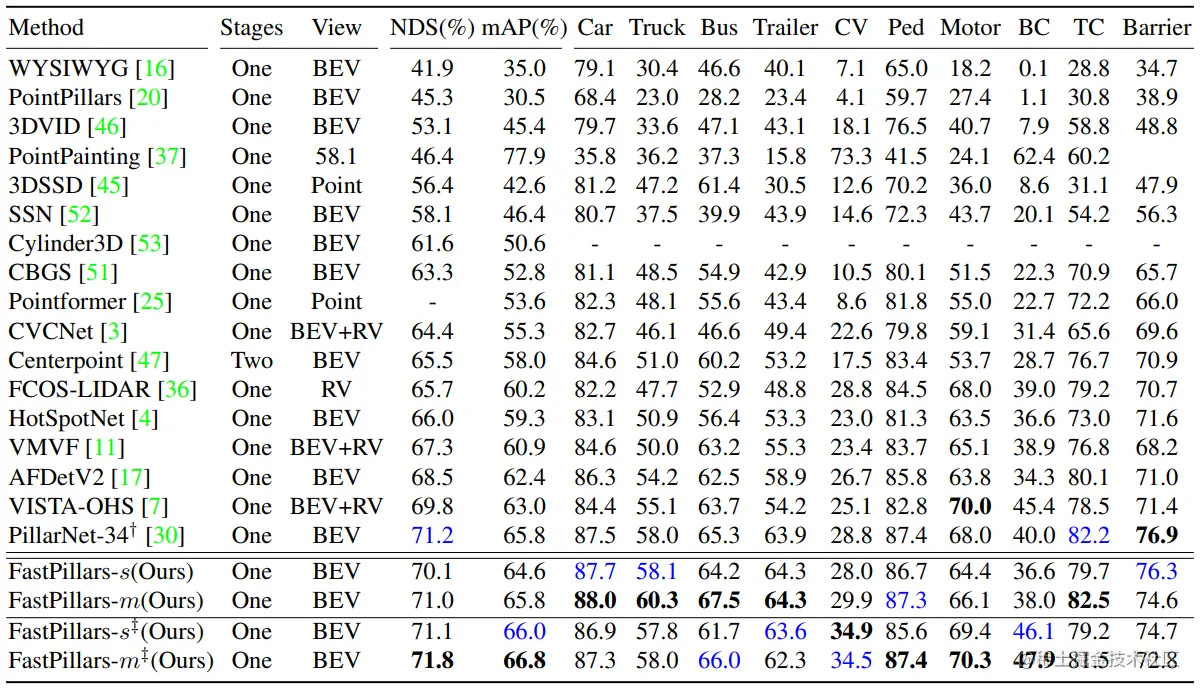

SOTA模型性能对比

在nuScenes测试集上，对比其他SOTA方法，本文方法在多个指标上均能获得最高的精度表现

SOTA模型的速度与精度综合对比

本文方法在精度和速度两个指标下取得了最好的平衡。

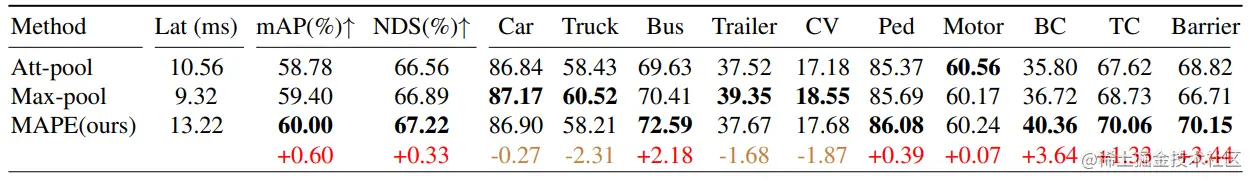

组件消融实验

MAPE 结合了最大池化和注意力池化两种不同操作的各自优势，首先了**“1+1>2”**的效果。

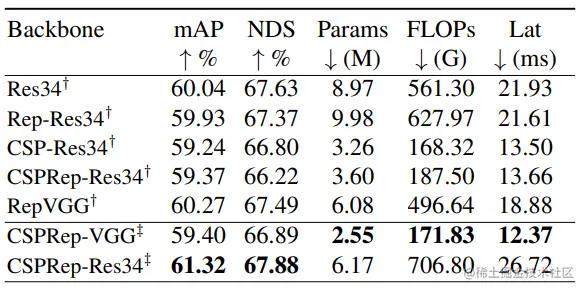

Backbone消融实验

通过结合 CSP 和 Rep 两种有效卷积结构，网络不仅降低了模型大小和延时，同时也提升了精度。

总结

本文提出了FastPillars，一种实时单阶段基于Pillar的3D检测器，不但能够提高检测精度和运行时效率，同时还能够轻松部署。值得注意的是，作者通过重新设计的强大架构安全地回避了不利于部署的SPConv。 此外，额外引入了MAPE模块来补偿PointPillars的Pillar编码中的信息损失。最后，通过大量的实验分析，FastPillars在速度和准确性之间实现了更好的权衡，并且可以通过TensorRT进行定量部署，用于实时设备上的应用程序。
