three.js的alphaTest

莫石
2,513 阅读3分钟

测试是什么

在说透明测试之前，我想啰嗦一下，对测试这个词的理解。webgl有很多测试，像深度测试，模版测试，裁剪测试等等。 每种测试都是一道关卡， 只有通过测试才能继续下一关，没有通过测试的就只能止步了，已经失去了显示在屏幕上的可能性。 专业一点的说法就是，不能通过测试的片元会被抛弃，不能继续流水线。

graph LR
顶点 -->2[片元]
2-->3[裁剪测试]
3-->4[模板和深度测试]
4-->5[...]

透明测试

所以透明测试的意思就是， 如果片元颜色的不透明度（alpha通道）低于预设的透明测试的值就会被抛弃。关键代码就这么点。

discard 关键字的意思就是抛弃这个片元，可以类比常规语言的return 之类的关键字。 不同的是，glsl中只要出现这个关键字，就会终止着色器代码，不管有多少层嵌套。

if ( diffuseColor.a < alphaTest) discard;

three的透明测试是用着色器代码实现的，因为webgl没有提供相关api,可能就是因为实现确实简单，有了可编程流水线，用两行代码就能实现。

threeJS的具体实现

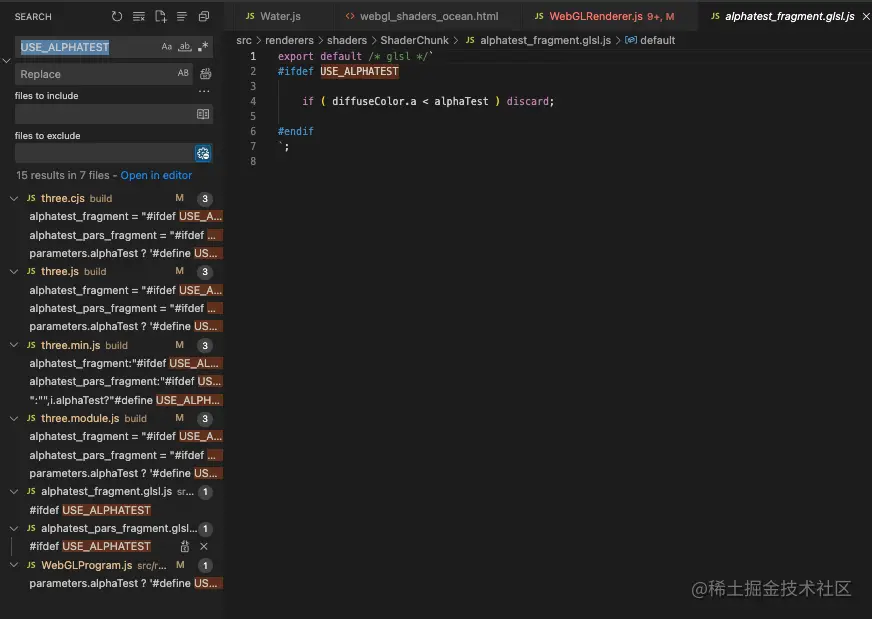

打开threejs的项目搜索USE_ALPHATEST，就可以看到相关的代码了。本地的three.js版本为146.0。

image.png 在threejs中 ，alphaTest是材质上的一个属性。在webGLProgam.js里面，我们可以看到，插入定义USE_ALPHATEST的条件就是 alphaTest为真。 alphaTest默认是0，所以默认就是不开启。

parameters.alphaTest ? '#define USE_ALPHATEST' : '',

启用和关闭透明测试的方法就是使用条件编译。如果定义了 USE_ALPHATEST，就会执行条件语句内的代码 。 three的glsl的代码，是按功能分块的，每个模块又分变量声明和运算逻辑 ，这是很符合glsl的函数编程的。 所以下面的两行代码，分别被条件编译包裹。

#ifdef USE_ALPHATEST
	uniform float alphaTest;
#endif
#ifdef USE_ALPHATEST

	if ( diffuseColor.a < alphaTest ) discard;
#endif

我的问题

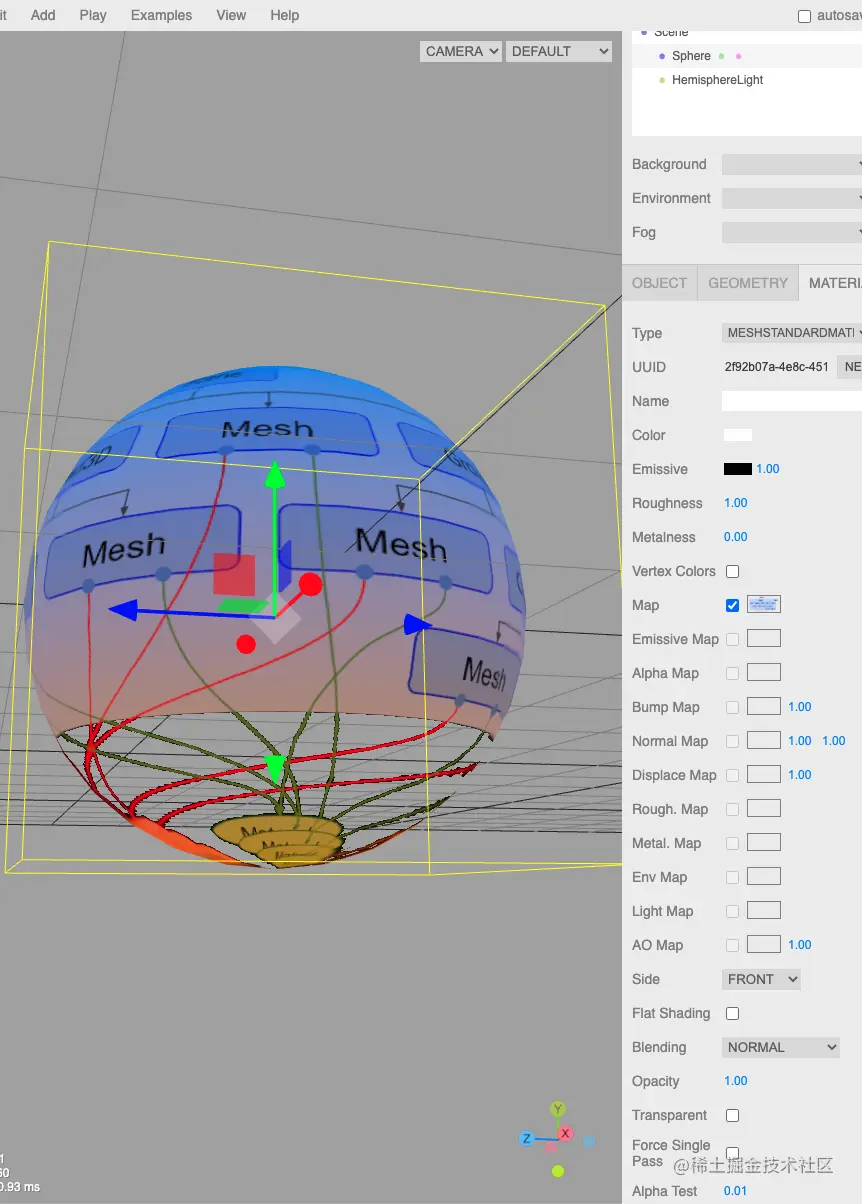

按上面的设计 ，在alphaTest = 0的时候， 不透明度为0的变片元仍会显示（如果没有开启transparent），这很合理。 而我的问题就是， 现在有材质的alphaTest为 0 ， 有透明贴图，没有开启透明，结果就有意料之外片元显示出来了。 因为只有小于透明测试的值才会被抛弃，0 它不小于0，所以测试通过了。 常规的解决办法就是，增加alphaTest，比如设置为 0.001。

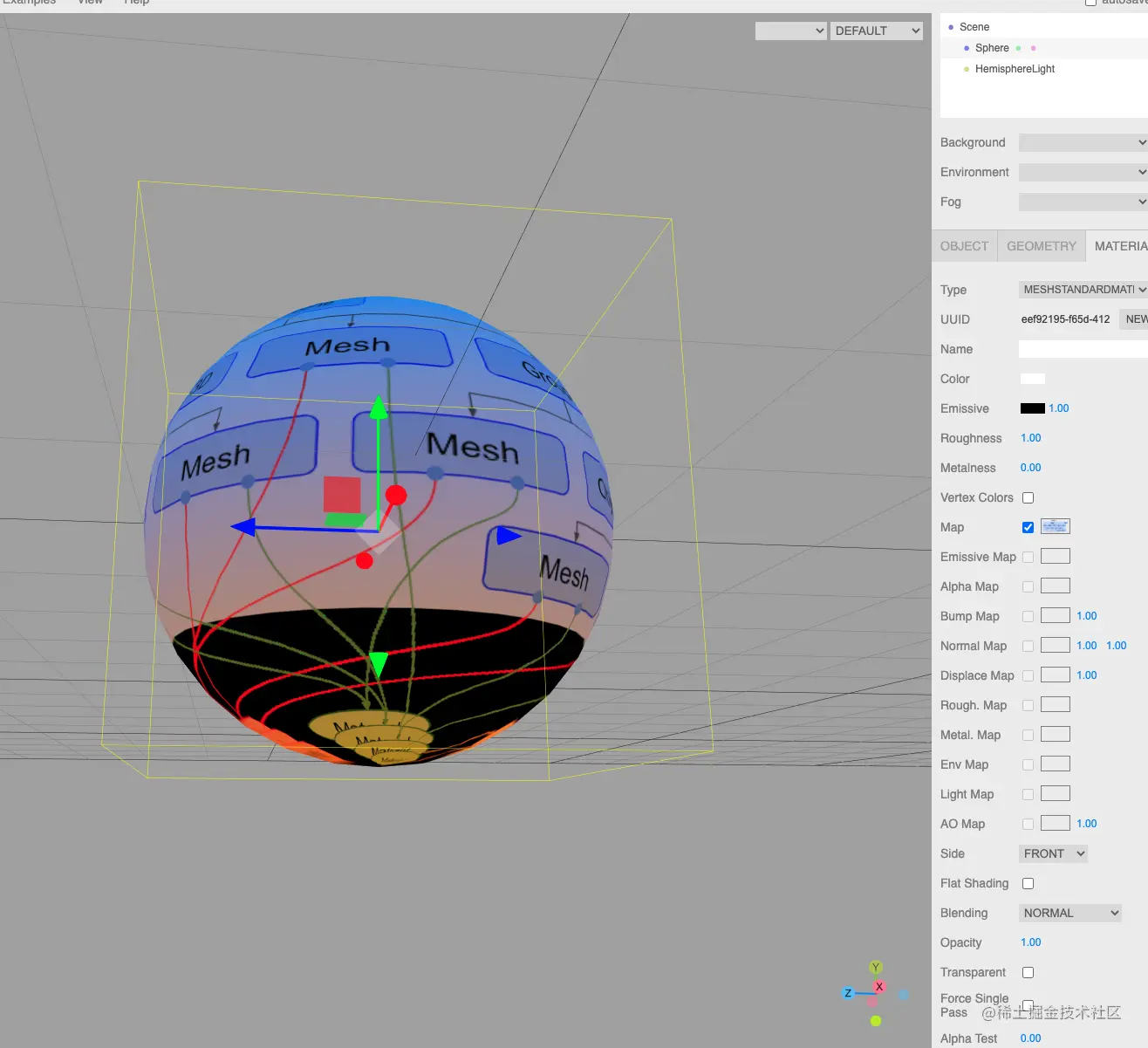

image.png 但是，如果我就是要在不透明度为0的时候，才抛弃它呢？ 那也很简单，把上面的代码改一改。 这里我直接默认一直开启透明测试，当然也可以改成不小于0时开启。 透明测试和return一样，要尽早执行，减少无用功。

true ? '#define USE_ALPHATEST' : '',

#ifdef USE_ALPHATEST

	if ( diffuseColor.a <= alphaTest ) discard;

#endif
`;

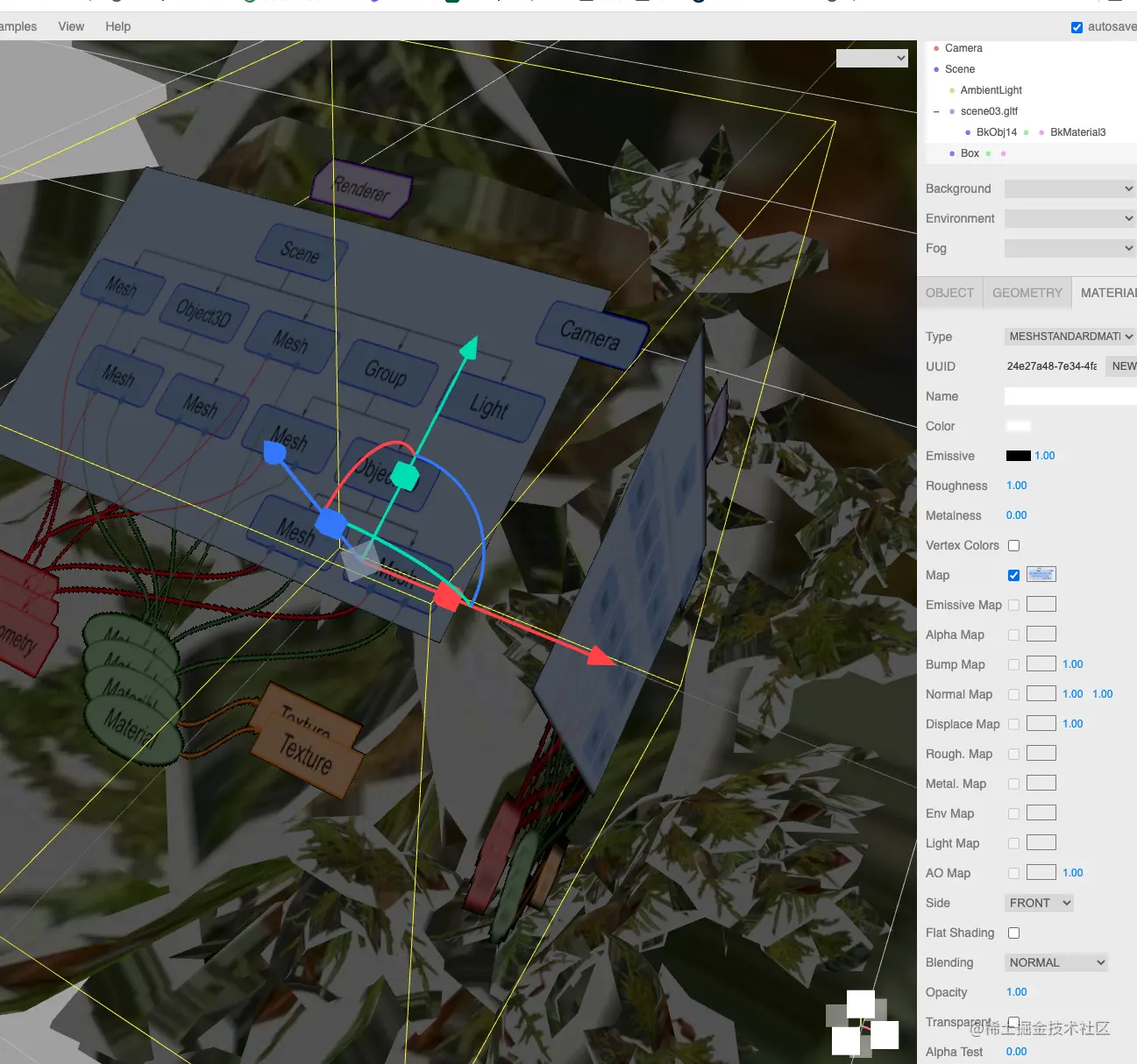

修改之后的效果，前面是球体，换个立方体。


还有一件事，上面我直接使用了svg作为纹理贴图，一开始相当模糊，我才意识到纹理靠的是采样。 而这个svg果然没给默认宽高，那就是宽300了。于是，就给了个1024，果然清晰了许多。

后话

当你解决了你以为的问题之后，真正的问题就再也藏不住了。

当我自以为解决了问题之后，才发现模型仍然显示不正常，并不是因为原本的透明测试的逻辑，而是因为它根本没有透明度贴图。 且纹理贴图是完全不透明的，所以显得十分奇怪。

本文正在参加「金石计划」
