4.3 Hyperledger Fabric可视化监控的实现
4.3.1 配置Prometheus

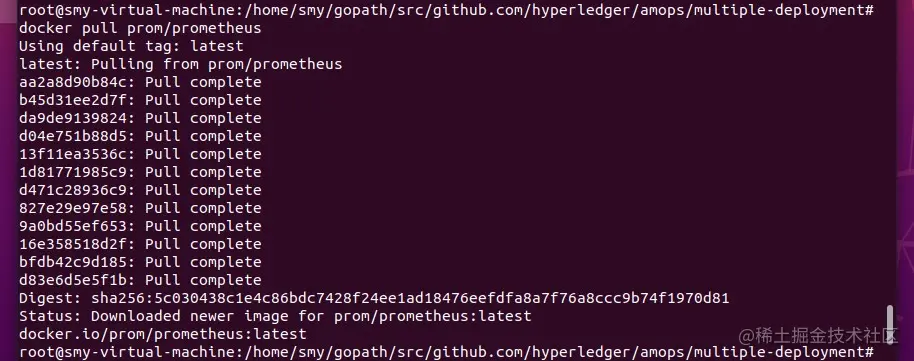

4.3.1.1 下载Prometheus
docker pull prom/prometheus
下载Prometheus到Hyperledger文件夹下
mkdir -p /home/ubuntu/go/src/github.com/hyperledger
cd /home/ubuntu/go/src/github.com/hyperledger
tar -xvzf prometheus-2.23.0.linux-amd64.tar.gz
cd prometheus-2.23.0.linux-amd64
vim prometheus.yml
4.3.1.2 修改配置文件prometheus.yml
将以下内容复制到prometheus.yml的scrape_configs选项下
- job_name: 'hyperledger_metrics'
scrape_interval: 10s
static_configs:
- targets: ['host1orderer.amops.com:8443','host2orderer.amops.com:8443','host3orderer.amops.com:8443','peer0.host1.amops.com:9443','peer1.host1.amops.com:10443','peer0.host2.amops.com:9443','peer1.host2.amops.com:10443','peer0.host3.amops.com:9443','peer1.host3.amops.com:10443']
4.3.3 启动prometheus服务
docker run -d --name prometheus-server -p 9090:9090
--restart always
-v /home/ubuntu/go/src/github.com/hyperledger/prometheus-2.28.1.linux-amd64/prometheus.yml:/prometheus.yml
prom/prometheus
--config.file=/prometheus.yml
4.3.4 查看promethues的容器id并将该容器加入到fabric网络

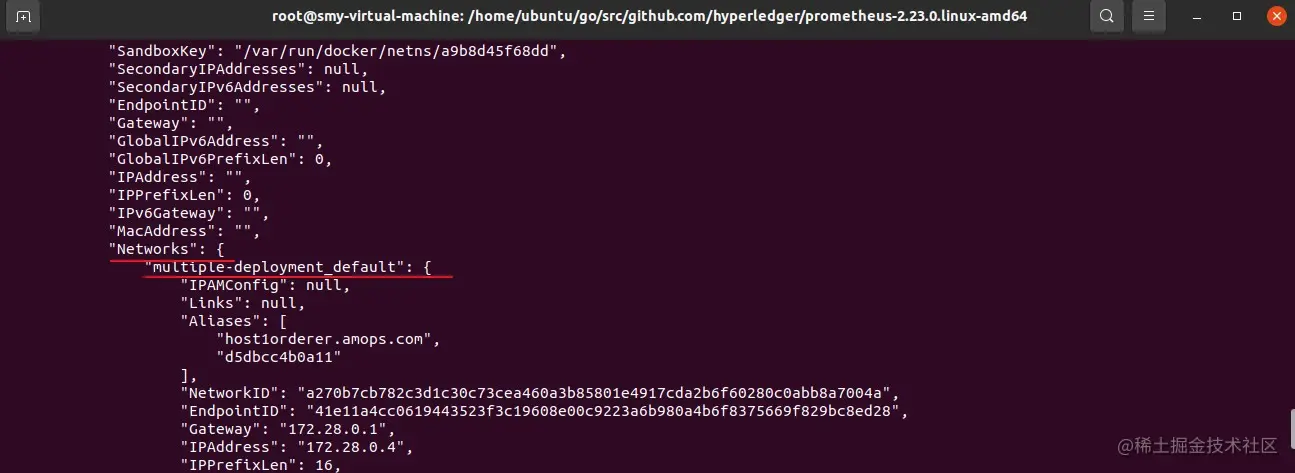

查看Fabric的NetworkMode
docker inspect host1orderer.amops.com

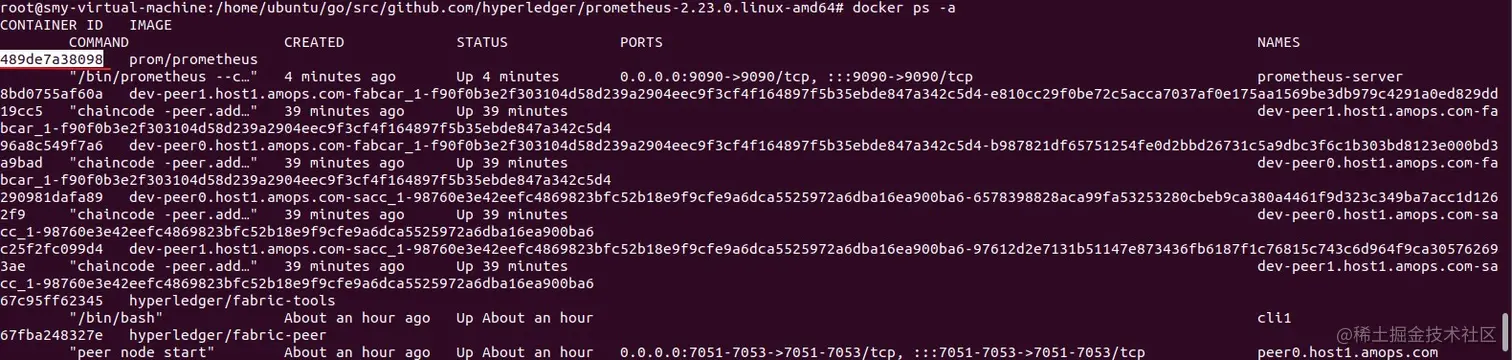

查看prometheus的容器id
docker ps -a
将prometheus容器加入Fabric网络，格式为docker network connect (NetworkMode)(promotheus的容器id)
docker ps -adocker network connect multiple-deployment_default 489de7a38098
4.3.2 配置可视化工具Grafana ###
4.3.2.1 下载并运行Grafana
tar -zxvf grafana-7.3.5.linux-amd64.tar.gz
cd grafana-7.3.5/bin

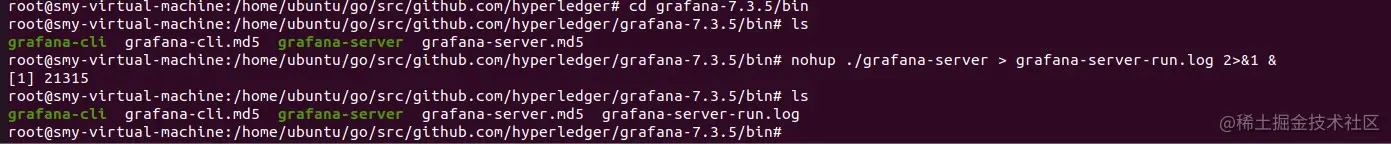

nohup ./grafana-server > grafana-server-run.log 2>&1 &
4.3.2.2 访问浏览器（host1的IP:3000）

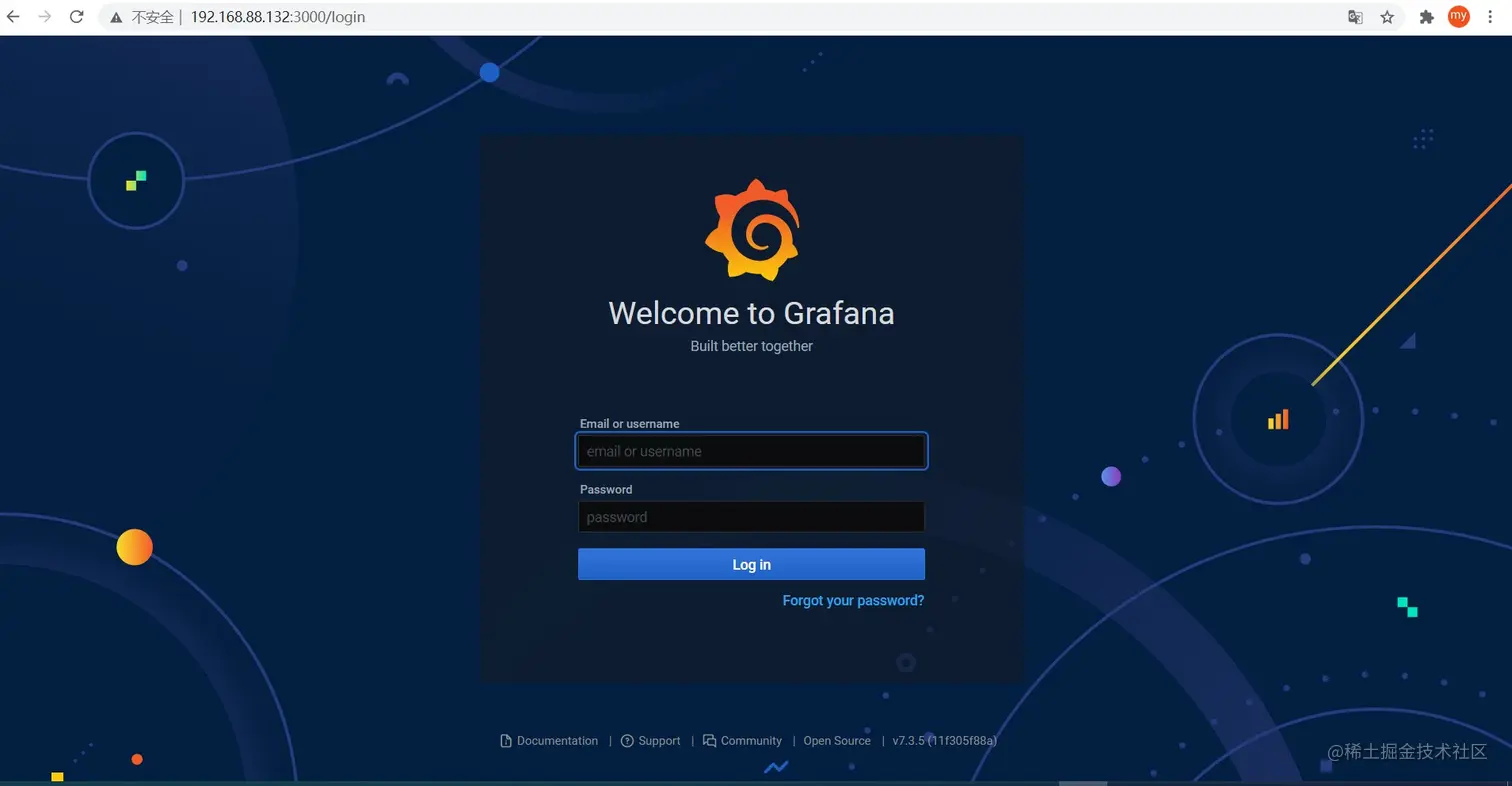

打开浏览器，通过Grafana所在主机的IP(虚拟机1的IP地址):3000的形式访问控制面板（3000是端口号），默认账号和密码均为admin
登陆进来界面如下所示：
4.3.2.3 增加数据源

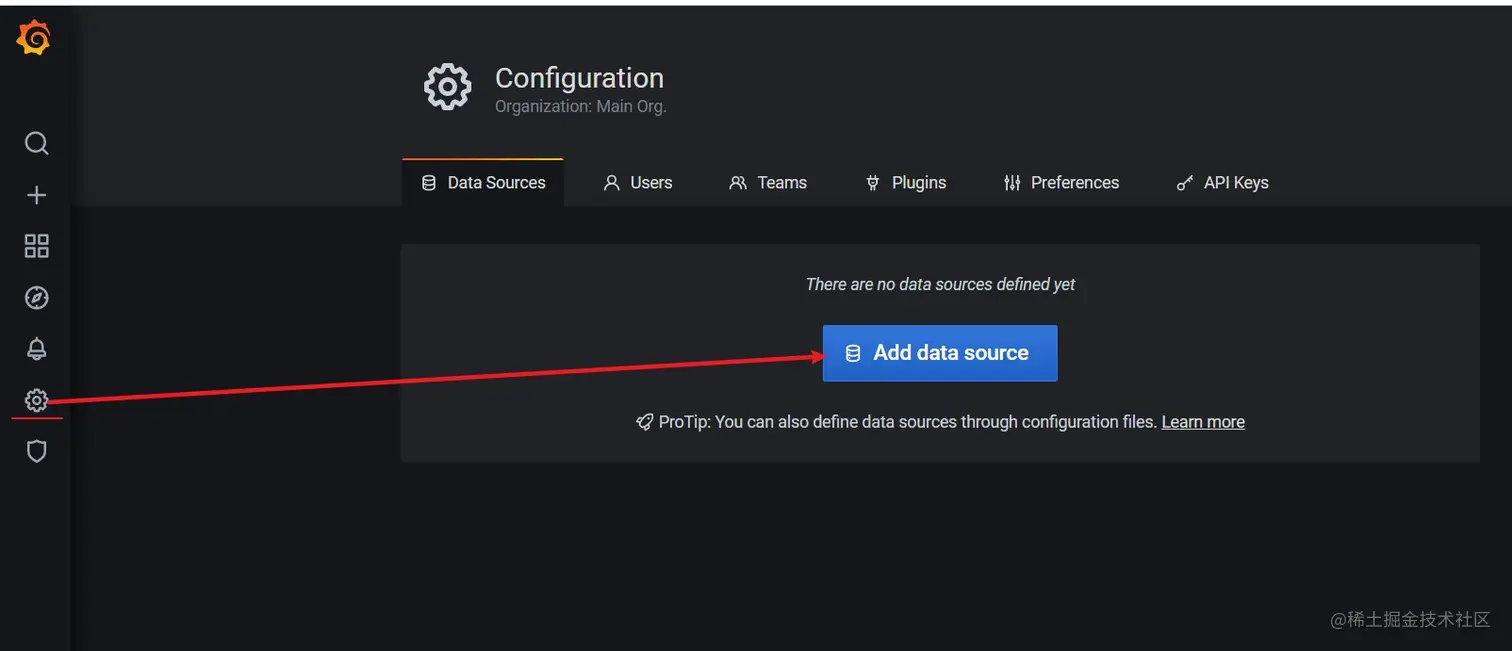

选择配置菜单，点击增加数据源

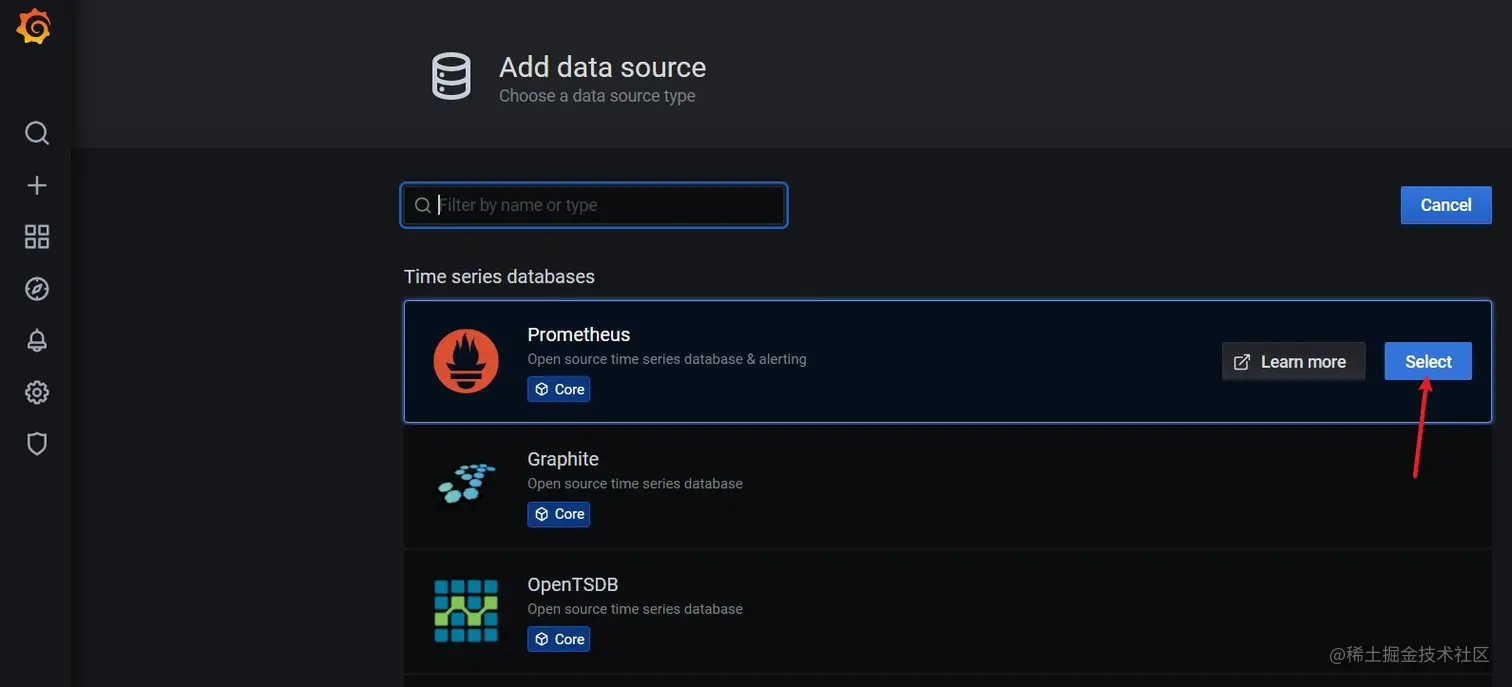

选择Prometheus作为数据源

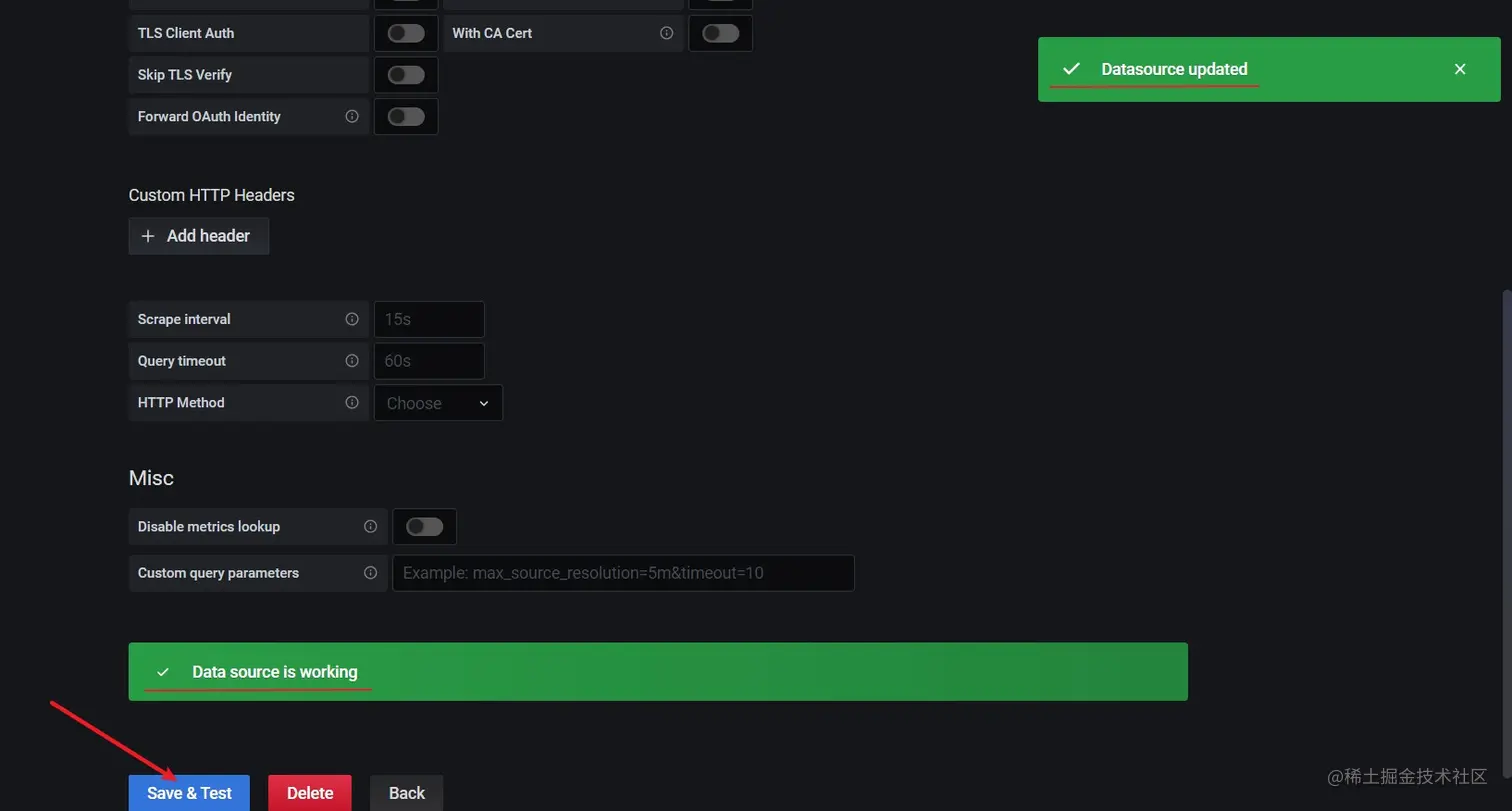

输入部署Prometheus所在的主机IP加9090端口号，例如192.168.xxx.xxx:9090，输入完成后拉到最下面点击Save and Test
4.3.2.4 下载fabric模版的json文件

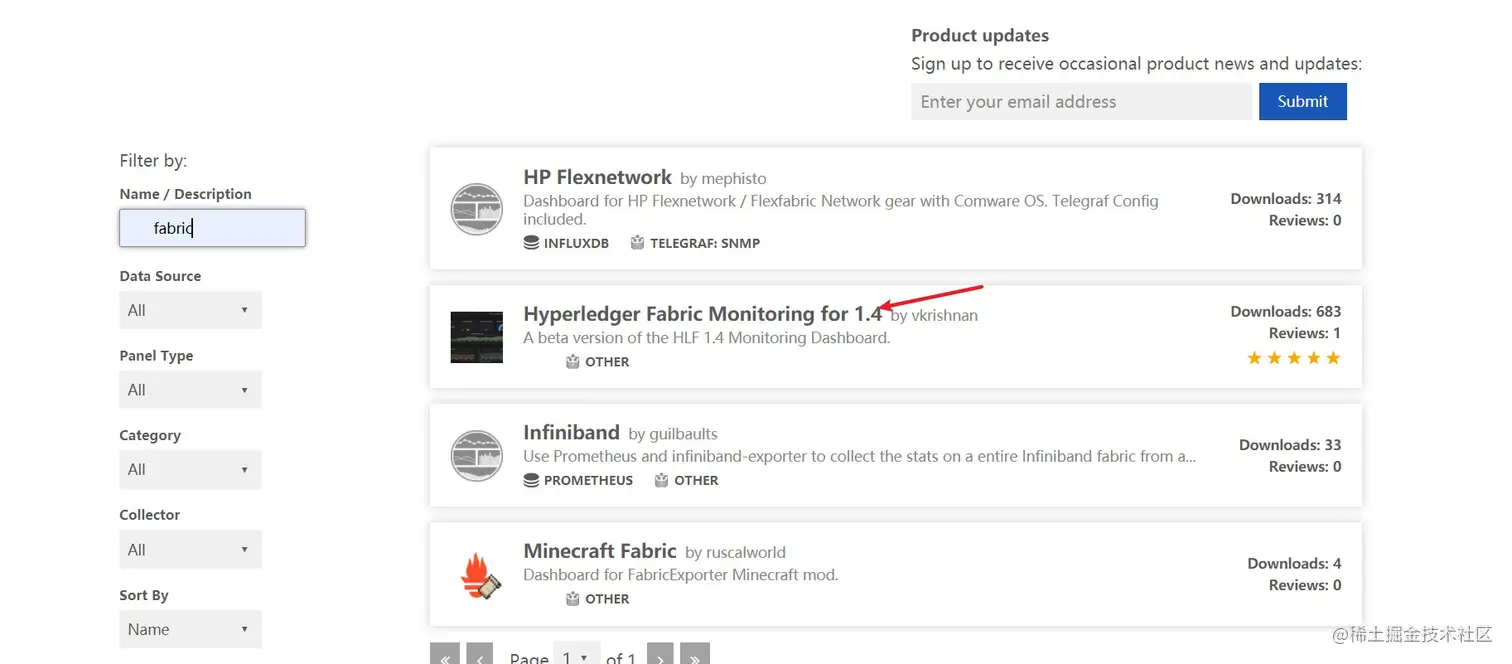

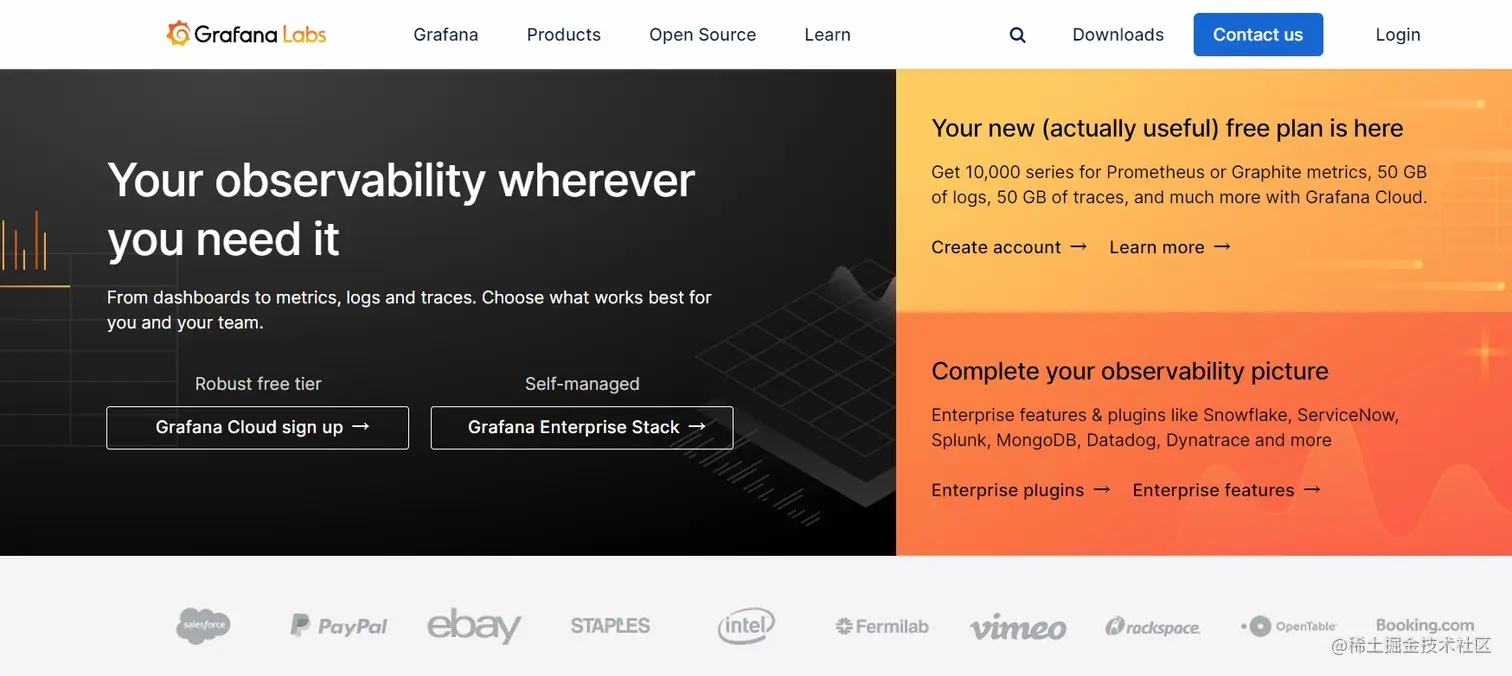

访问Grafana官网，下载Fabric模板的JSON文件
选择Grafana菜单进入Dashboards界面

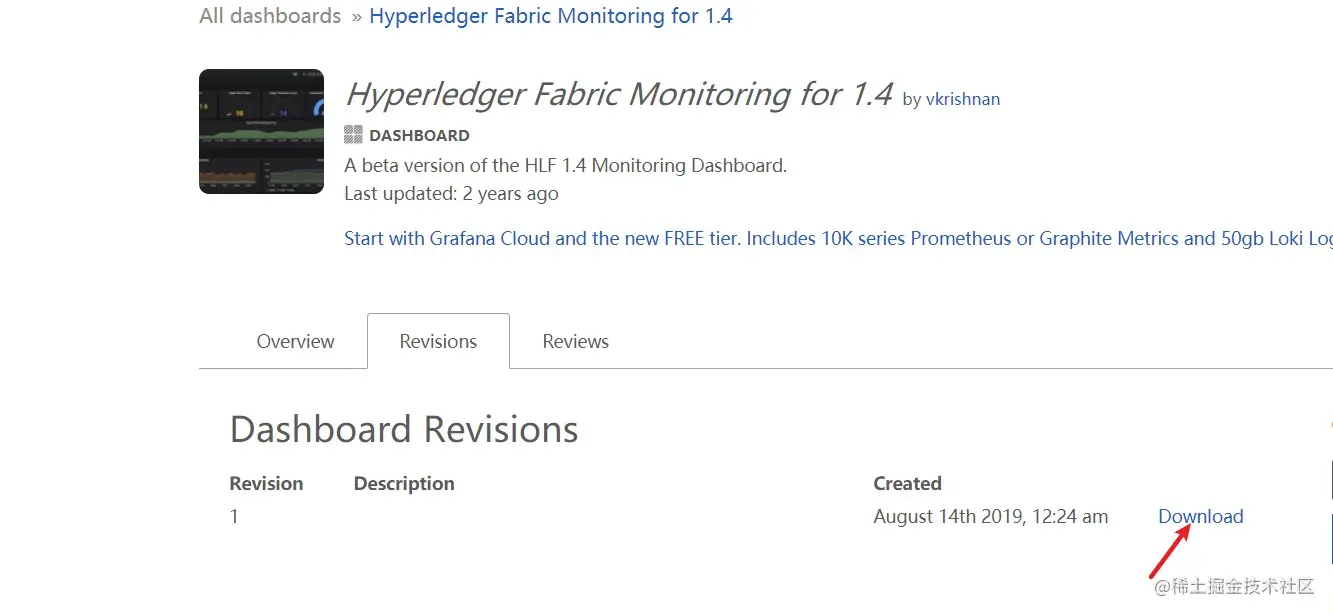

把Json文件下载下来

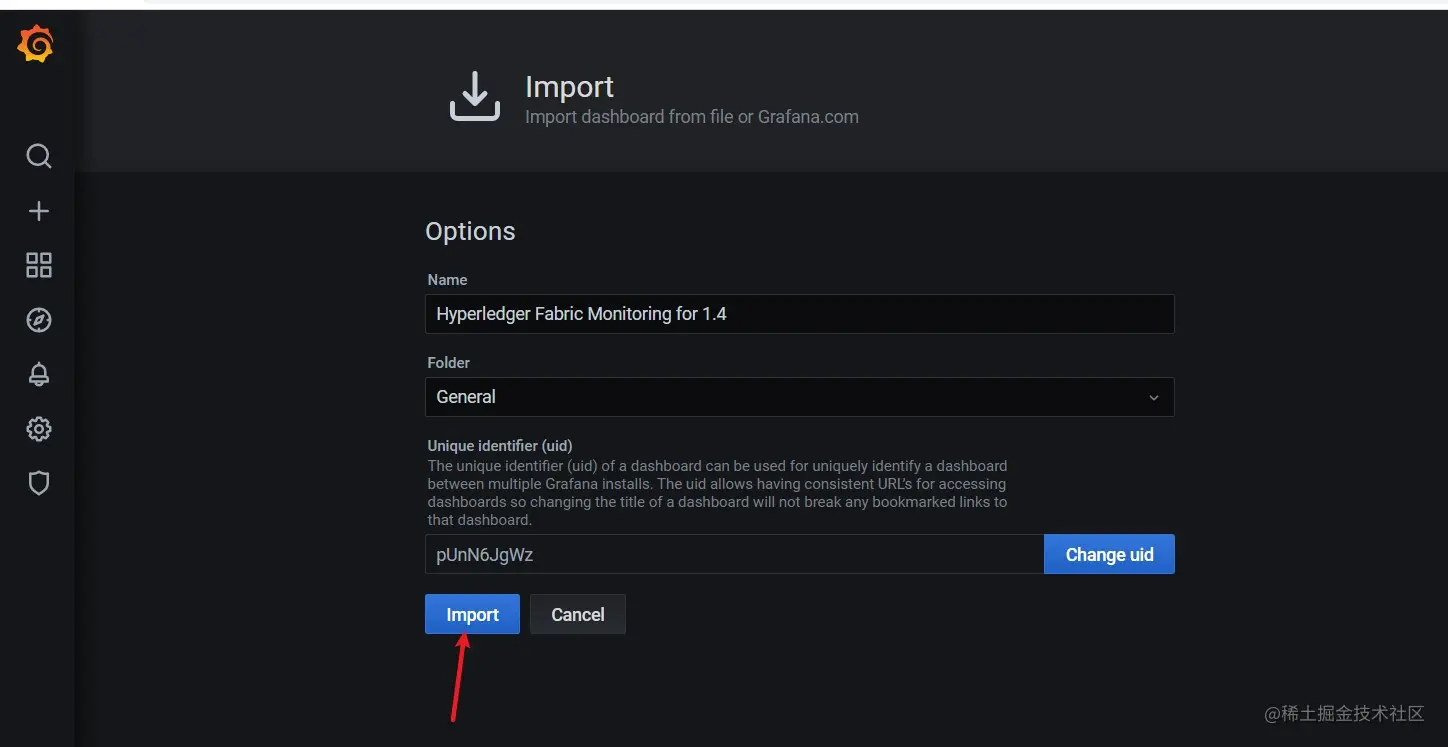

4.3.2.5 在Dashboard界面导入json文件

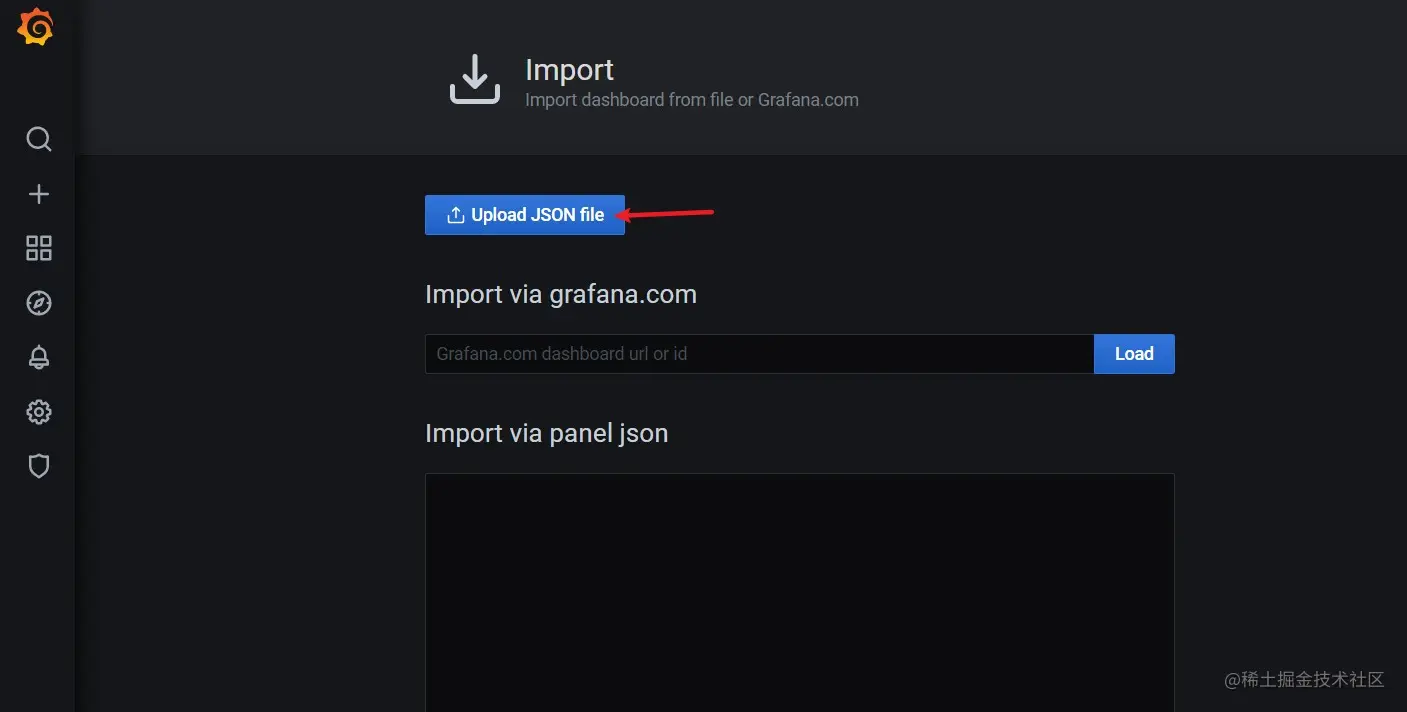

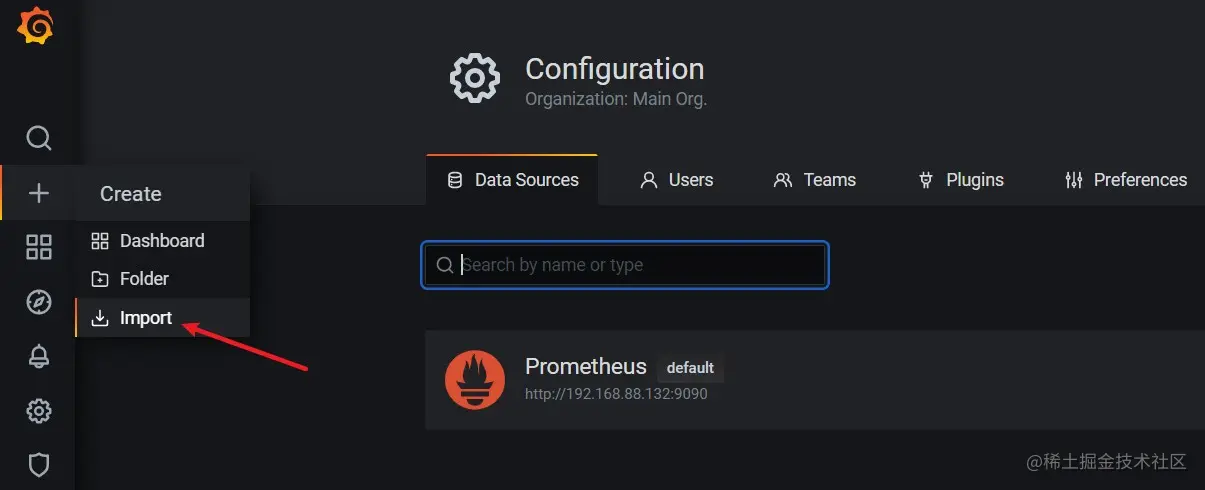

下载完成后回到Grafana面板，导入刚刚下载完成的json文件
4.3.2.6 测试数据

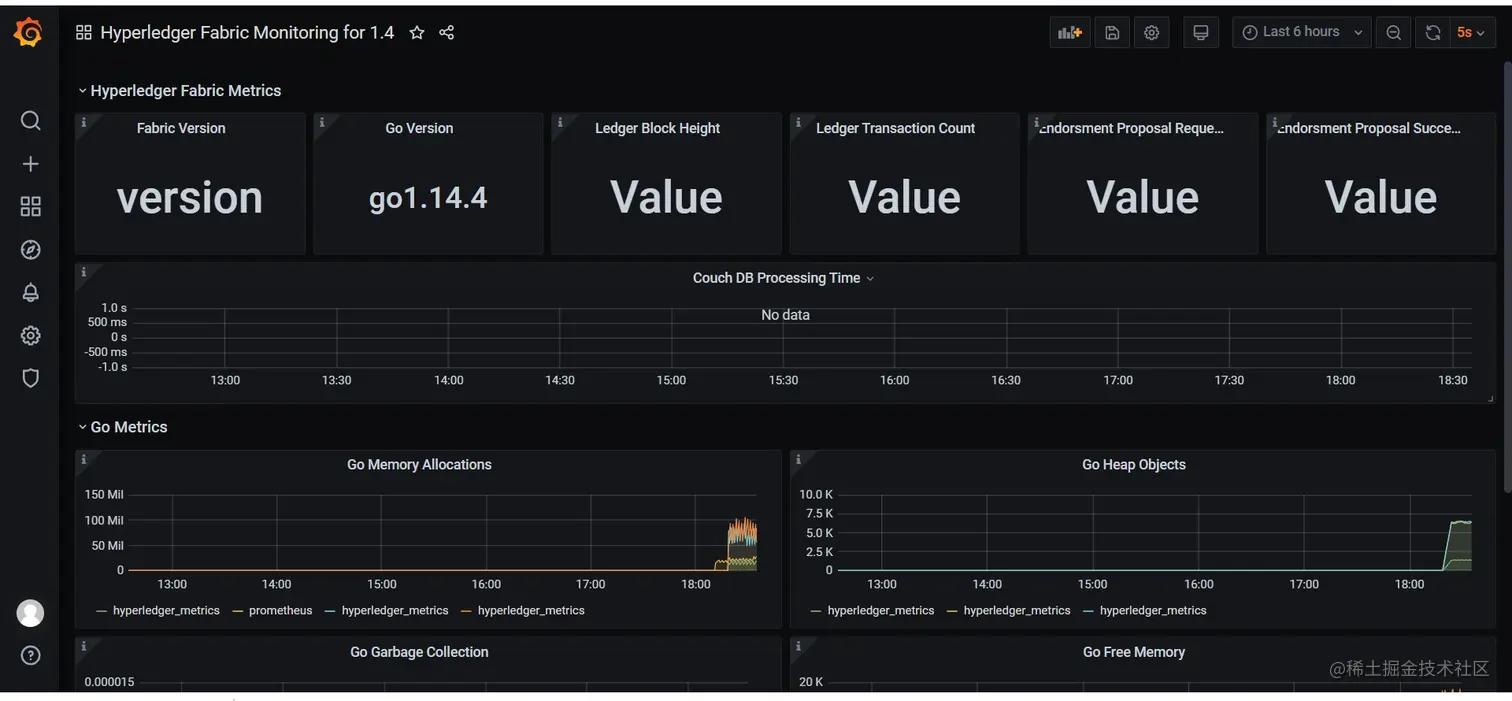

导入完成后界面长这个样子，但有一些没数据，那么我们测试一下是否有数据

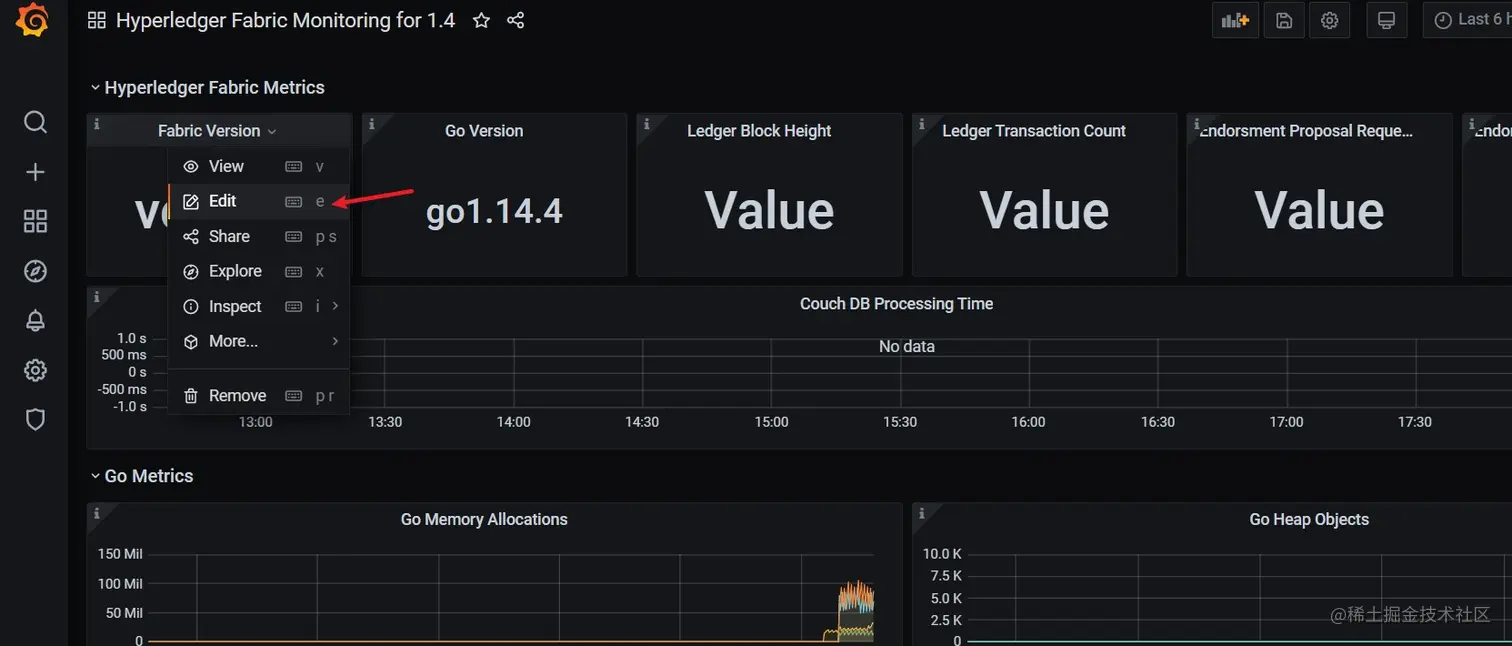

比如通过Fabric Version查看指标是什么，点击下拉框，选择编辑按钮

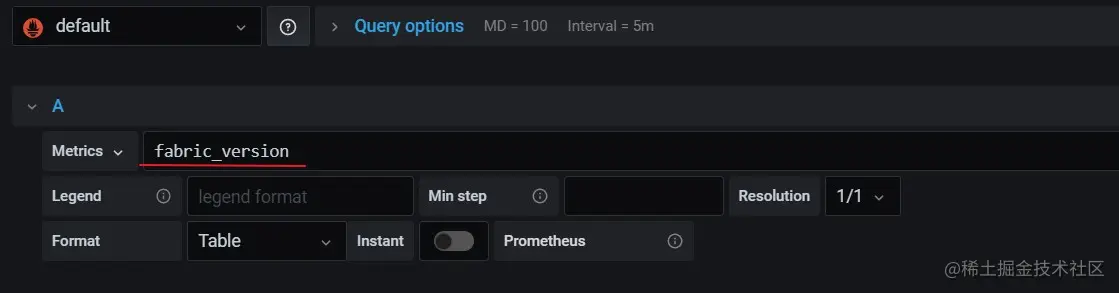

采用的是fabric_version

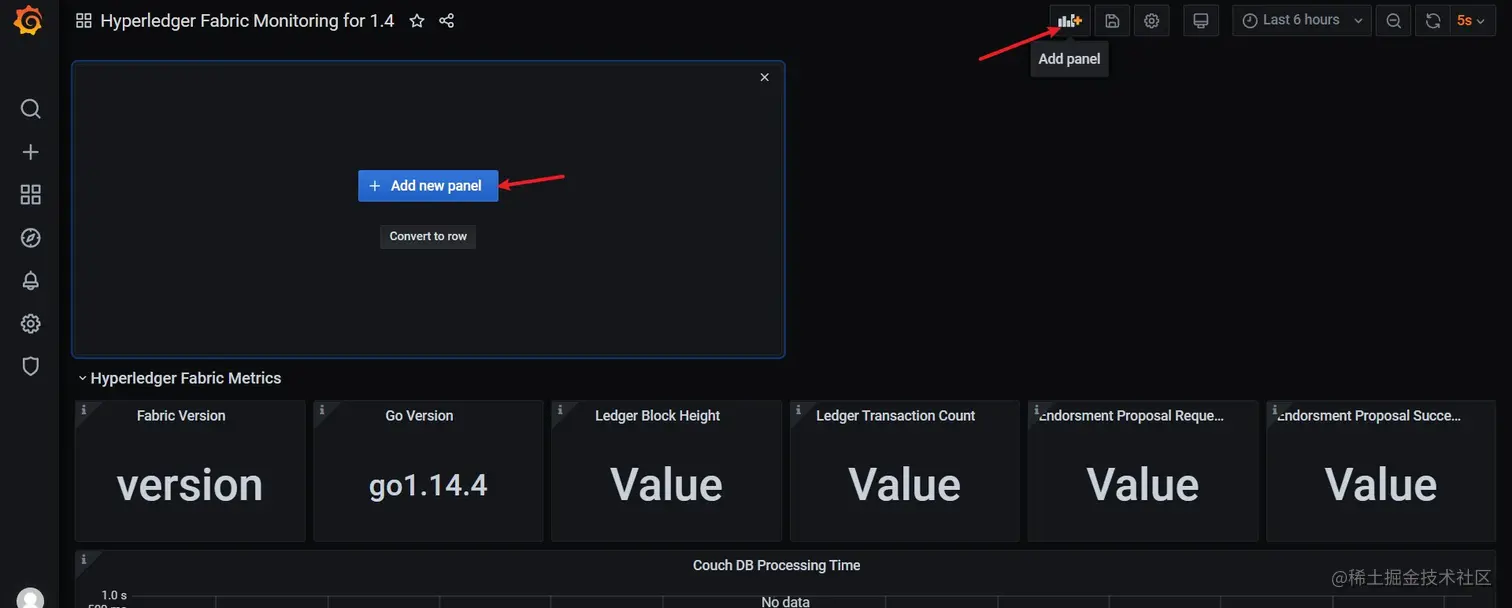

那我们增添新的仪表板测试一下

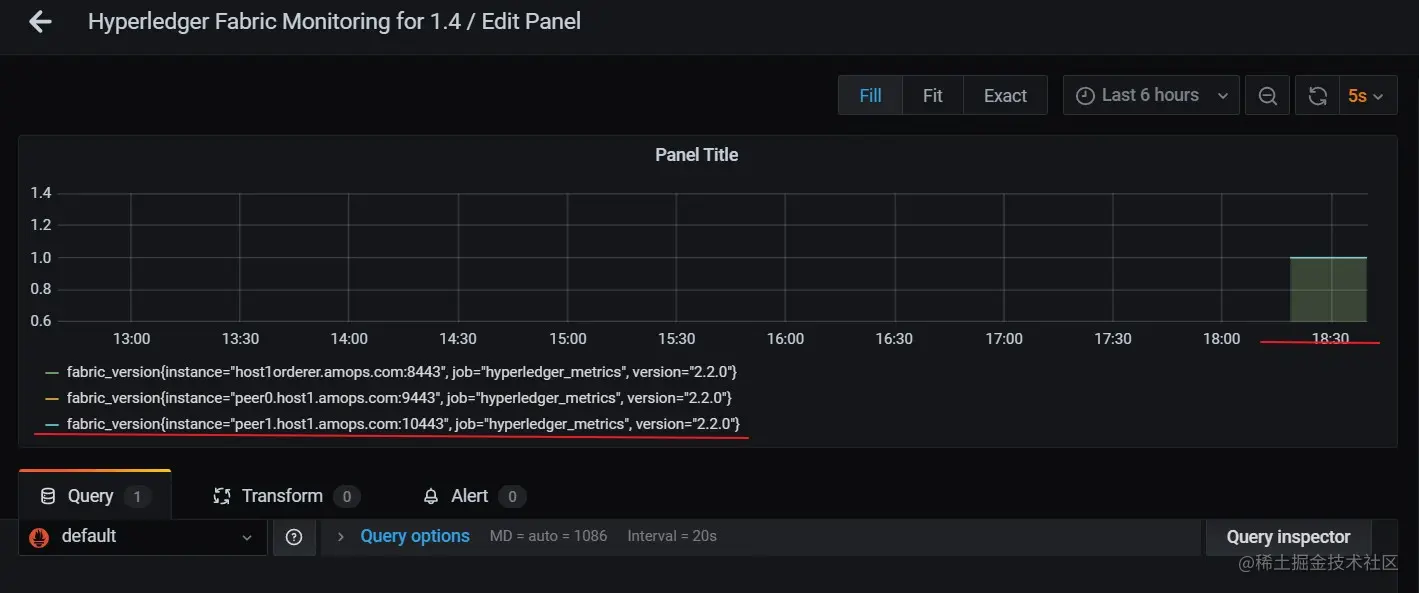

设置指标
可以看到是有数据的，我们只需要再设置一下参数就可以成功显示
4.3.2.7 设置参数
我们返回主界面，把新建的仪表板移除
再次编辑Fabric Version

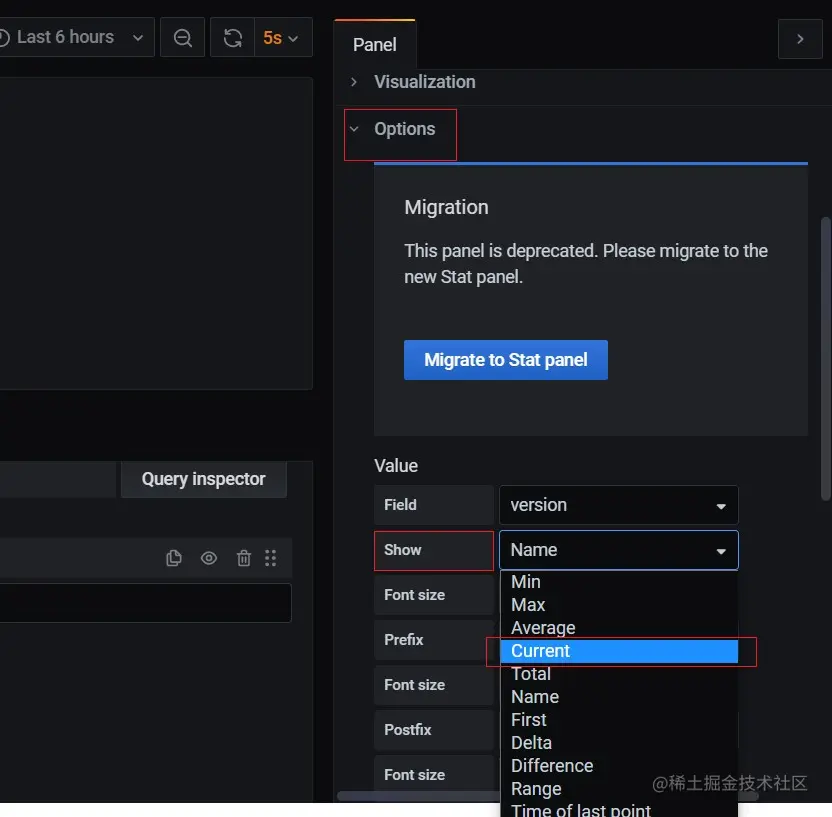

在Options看到Field确实是version，但显示的是version的名称，我们将Name改为Current（当前值），注意：Fabric Version展现的是当前值，但其他的像交易提案成功次数应该设置为Total

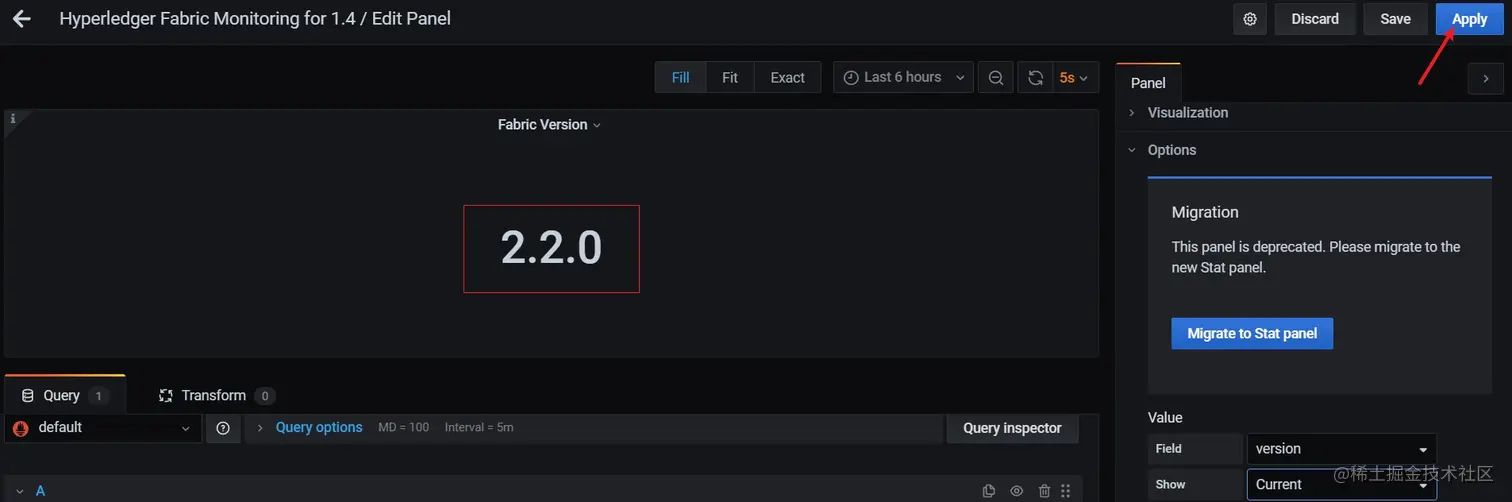

版本号就出来了，随后点击应用回到主界面

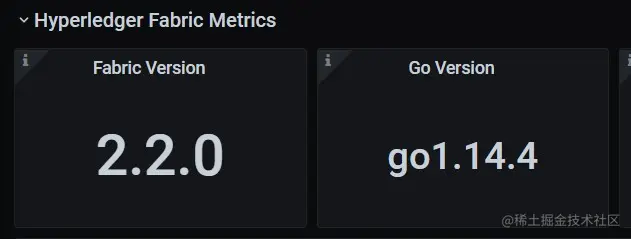

主界面的Fabric Version就显示正常
各位可以自己按需设计与分配来达到自己满意的效果。
4.3.3 fabric网络与监控页同步测试
那么我们现在已经配置好可视化监控，我们不妨来测试一下，注意当前区块高度为2，我们在虚拟机增加一个记录，观察响应数据会不会发生变化。
我们来到服务器1的amops/multiple-deployment目录下，进入容器cli1中，
docker exec -it cli1 bash

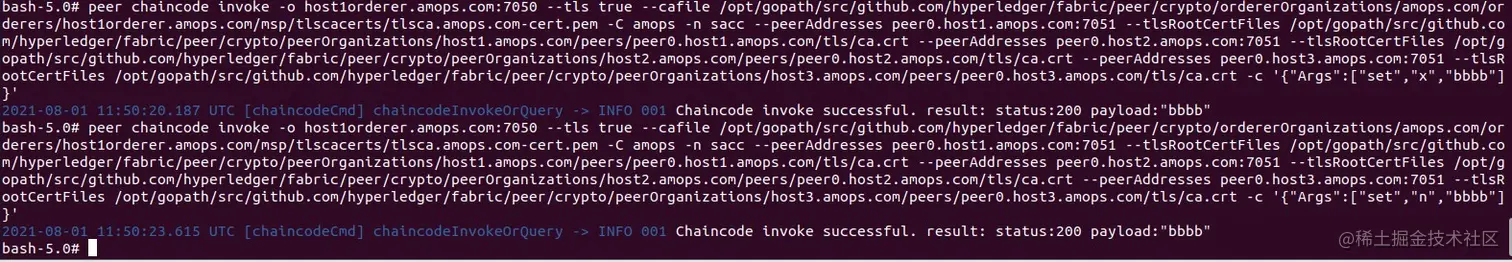

增加两个新的车辆记录
peer chaincode invoke -o host1orderer.amops.com:7050 --tls true --cafile /opt/gopath/src/github.com/hyperledger/fabric/peer/crypto/ordererOrganizations/amops.com/orderers/host1orderer.amops.com/msp/tlscacerts/tlsca.amops.com-cert.pem -C amops -n fabcar --peerAddresses peer0.host1.amops.com:7051 --tlsRootCertFiles /opt/gopath/src/github.com/hyperledger/fabric/peer/crypto/peerOrganizations/host1.amops.com/peers/peer0.host1.amops.com/tls/ca.crt --peerAddresses peer0.host2.amops.com:7051 --tlsRootCertFiles /opt/gopath/src/github.com/hyperledger/fabric/peer/crypto/peerOrganizations/host2.amops.com/peers/peer0.host2.amops.com/tls/ca.crt --peerAddresses peer0.host3.amops.com:7051 --tlsRootCertFiles /opt/gopath/src/github.com/hyperledger/fabric/peer/crypto/peerOrganizations/host3.amops.com/peers/peer0.host3.amops.com/tls/ca.crt -c '{"Args":["CreateCar","CAR20","dazhong","dazhong","blue","smy"]}'
peer chaincode invoke -o host1orderer.amops.com:7050 --tls true --cafile /opt/gopath/src/github.com/hyperledger/fabric/peer/crypto/ordererOrganizations/amops.com/orderers/host1orderer.amops.com/msp/tlscacerts/tlsca.amops.com-cert.pem -C amops -n fabcar --peerAddresses peer0.host1.amops.com:7051 --tlsRootCertFiles /opt/gopath/src/github.com/hyperledger/fabric/peer/crypto/peerOrganizations/host1.amops.com/peers/peer0.host1.amops.com/tls/ca.crt --peerAddresses peer0.host2.amops.com:7051 --tlsRootCertFiles /opt/gopath/src/github.com/hyperledger/fabric/peer/crypto/peerOrganizations/host2.amops.com/peers/peer0.host2.amops.com/tls/ca.crt --peerAddresses peer0.host3.amops.com:7051 --tlsRootCertFiles /opt/gopath/src/github.com/hyperledger/fabric/peer/crypto/peerOrganizations/host3.amops.com/peers/peer0.host3.amops.com/tls/ca.crt -c '{"Args":["CreateCar","CAR21","dazhong","dazhong","blue","smy"]}'

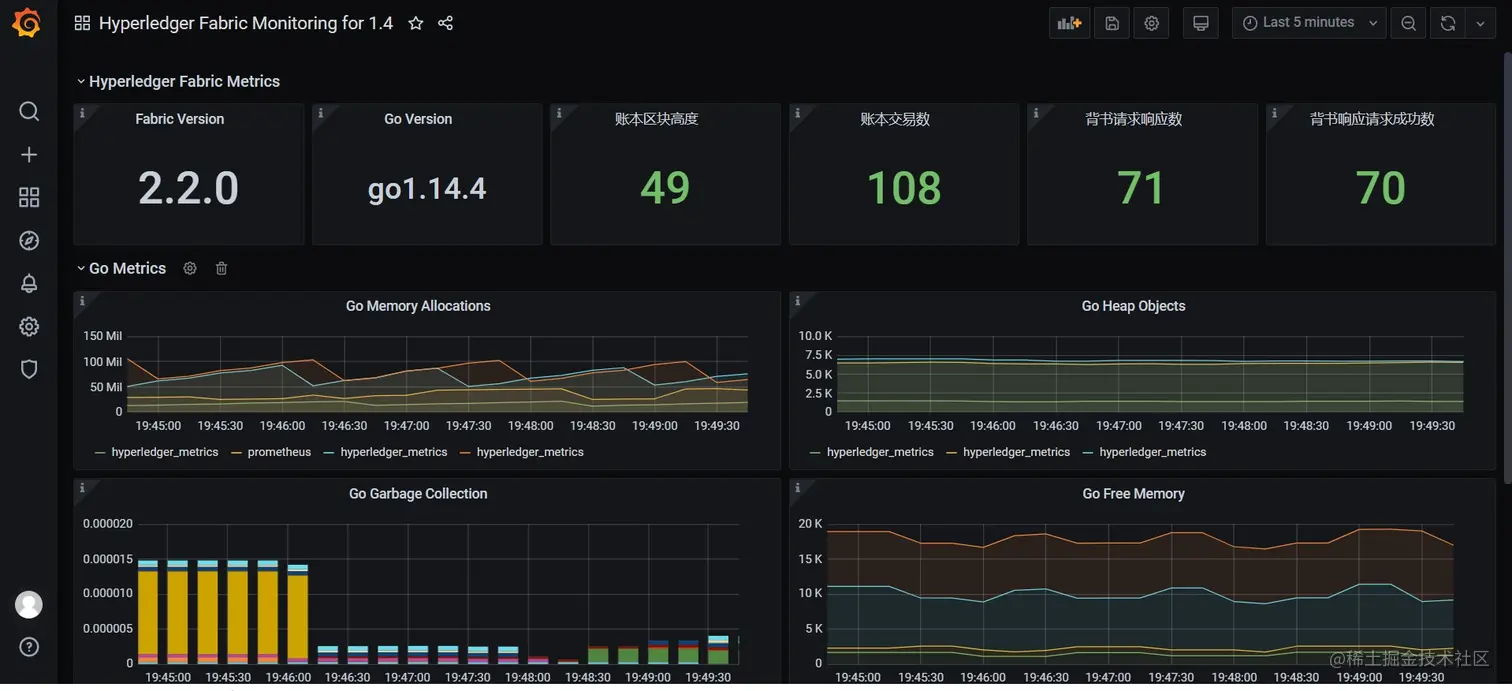

我们再回到监控页，如图所示操作
可以看到区块数目已经从49升到51，同时背书请求响应也增加了2。
说明fabric网络已经与监控同步，设置完毕，以后可以使用可视化页面来实时观察区块链的详细信息了！接下来我们讲解使用docker swarm实现的多机部署。
