前言

从本节开始，我们就要进入三维的世界中了，准备好了吗？Let's go! 之前我们已经在 WebGL从入门到实战 - 鹤云云的专栏 - 掘金 (juejin.cn)中推导了坐标映射的矩阵。

我们再次回顾一下我们是如何将一个坐标范围为 $0 \le x \le width$ 转换到 $-1 \le x \le 1$ 之间的。

0 \le x \le width \\ \quad \\ \rArr \qquad \frac{0}{width} \le \frac{x}{width} \le \frac{width}{width} \\ \quad \\ \rArr \qquad0 \le \frac{x}{width} \le 1 \\ \quad \\ \rArr \qquad 0 \le \frac{2x}{width} \le 2 \\ \quad \\ \rArr \qquad -1 \le \frac{2x}{width} - 1 \le 1

所以，可以得到转换后的 x'的坐标为：

x' = \frac{2x}{width} - 1

对于 y 坐标与 z 坐标，同理的有： $y' = \frac{2y}{height} - 1$ ， $z' = \frac{2z}{depth} - 1$

我们将其转换成矩阵，可以写为：

\bold {proj} = \begin{bmatrix} \frac{2}{width} & 0 & 0 & -1 \\ 0 & \frac{2}{height} & 0 & -1 \\ 0 & 0 & \frac{2}{depth} & -1 \\ 0 & 0 & & 1 \end{bmatrix}

上面这个矩阵，我们将其称为投影矩阵。

正交投影

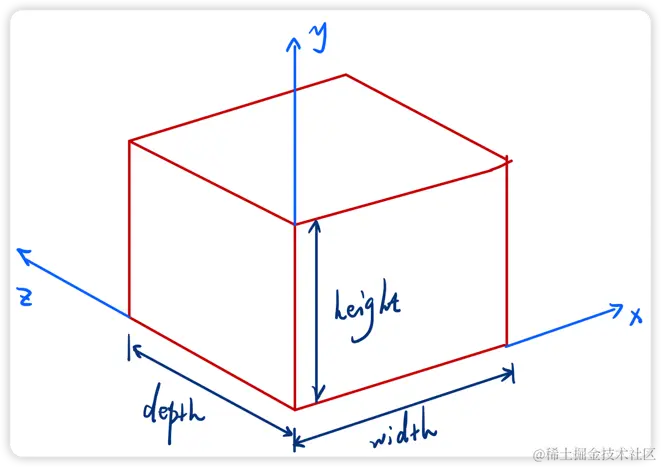

在WebGL从入门到实战 - 鹤云云的专栏 - 掘金 (juejin.cn)中我们已经完成了在 2D 平面中的变换，在 3 维世界中同样也是类似的，只不过我们多了一个 z 坐标。想象我们的三维空间是一个长为width，高为 height，深为depth 的立方体。

还记得上面我们的 $\bold {proj}$ 矩阵吗？我们不需要对它进行任何修改。我现在只需要修改我们顶点数据。现在我们准备绘制一个立方体，我们开始修改我们的顶点数据。

//prettier-ignore
const pointPos = [
    // front-face
    0, 0, 0, width, 0, 0, width, height, 0, width, height, 0, 0, height, 0, 0, 0, 0,
    // back-face
    0, 0, depth, width, 0, depth, width, height, depth, width, height, depth, 0, height, depth, 0, 0, depth,
    // left-face
    0, 0, 0, 0, height, 0, 0, height, depth, 0, height, depth, 0, 0, depth, 0, 0, 0,
    // right-face
    width, 0, 0, width, height, 0, width, height, depth, width, height, depth, width, 0, depth, width, 0, 0,
    // top-face
    0, height, 0, width, height, 0, width, height, depth, width, height, depth, 0, height, depth, 0, height, 0,
    // bottom-face
    0, 0, 0, width, 0, 0, width, 0, depth, width, 0, depth, 0, 0, depth, 0, 0, 0,
];

//prettier-ignore
const colors = [
    1, 0, 0, 1, 0, 0, 1, 0, 0, 1, 0, 0, 1, 0, 0, 1, 0, 0,
    1, 1, 0, 1, 1, 0, 1, 1, 0, 1, 1, 0, 1, 1, 0, 1, 1, 0,
    1, 0, 1, 1, 0, 1, 1, 0, 1, 1, 0, 1, 1, 0, 1, 1, 0, 1,
    0, 0, 1, 0, 0, 1, 0, 0, 1, 0, 0, 1, 0, 0, 1, 0, 0, 1,
    0, 0, 1, 0, 0, 1, 0, 0, 1, 0, 0, 1, 0, 0, 1, 0, 0, 1,
    0, 1, 1, 0, 1, 1, 0, 1, 1, 0, 1, 1, 0, 1, 1, 0, 1, 1,
    0, 1, 0, 0, 1, 0, 0, 1, 0, 0, 1, 0, 0, 1, 0, 0, 1, 0,
]

我们除了修改顶点的位置数据之外，我们为了更好的展示立方体，还额外的为每个顶点提供了颜色信息。往顶点中传入颜色数据的方法与传入位置信息类似。

gl.bindBuffer(gl.ARRAY_BUFFER, colorBuffer);
const a_color = gl.getAttribLocation(program, 'a_color');
// 我们不再采用这种方式进行传值
gl.vertexAttribPointer(
    a_color,
    3,
    gl.FLOAT,
    false,
    Float32Array.BYTES_PER_ELEMENT * 3,
    0
);
gl.enableVertexAttribArray(a_color);

另外，之前我们使用 vertexAttribPointer这个 API 时，其中的第二个参数，原来是 2。现在由于我们是 3D 图形，我们每个坐标是 3 维向量，所以我们需要修改为 3。

总结

今天我们快速的学习了如何在WebGL中绘制一个立方体，我们仅仅只是修改了传入的顶点数据。另外需要注意的是在绘制3D场景时，我们通常都需要开启深度测试（DEPTH_TEST)。

正交投影的内容还是相对比较简单的。接下来我们会进一步的讲解透视投影的知识。敬请关注！
