产品型号：VKL128
产品品牌：永嘉微电/VINKA
封装形式：LQFP44
产品年份：新年份
原厂，工程服务，技术支持！
VKL128概述:
VKL128是一个点阵式存储映射的LCD驱动器，可支持最大128点（32SEGx4COM）的LCD屏。单片机可通过I2C接口配置显示参数和读写显示数据，可配置4种功耗模式，也可通过关显示和关振荡器进入省电模式。其高抗干扰，低功耗的特性适用于水电气表以及工控仪表类产品。
功能特点:
• 工作电压 2.4-5.5V
• 内置32 kHz RC振荡器
• 偏置电压（BIAS）可配置为1/2、1/3
• COM周期（DUTY）为1/4
• 内置显示RAM为32x4位
• 帧频80Hz
• 掉电模式（通过关显示和关振荡器进入）
• 可配置4种功耗模式
• I2C通信接口
• 显示模式32x4
• 3种显示整体闪烁频率
• 软件配置LCD显示参数
• 读写显示数据地址自动加1
• VLCD脚提供LCD驱动电压（<(VDD-VLCD)）
• 内置上电复位电路(POR)-TEST2接低电平使能
• 低功耗、高抗干扰

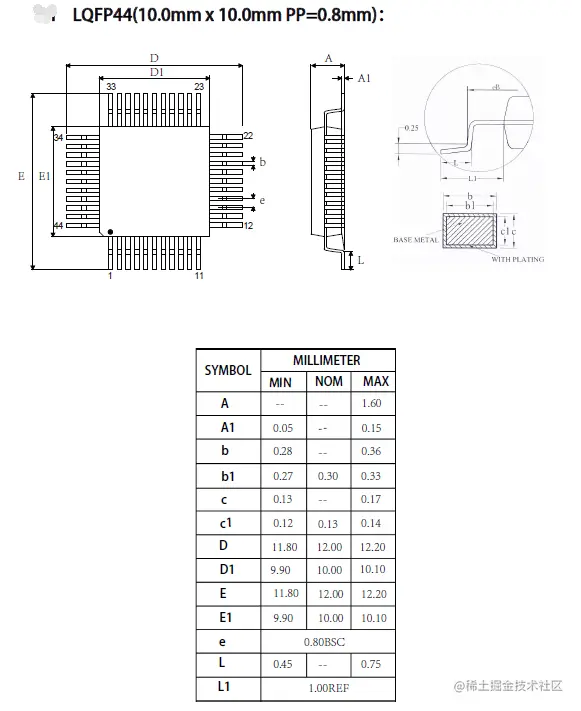

• 封装：LQFP44(10.0mm x 10.0mm PP=0.8mm)
LCD/LED液晶控制器及驱动器系列芯片简介如下：
RAM映射LCD控制器和驱动器系列：
VK1024B 2.4V～5.2V 6seg4com 63 62 偏置电压1/2 1/3 S0P-16
VK1056B 2.4V～5.2V 14seg4com 143 142 偏置电压1/2 1/3 SOP-24/SSOP-24
VK1072B 2.4V～5.2V 18seg4com 183 182 偏置电压1/2 1/3 SOP-28
VK1072C 2.4V～5.2V 18seg4com 183 182 偏置电压1/2 1/3 SOP-28
VK1088B 2.4V～5.2V 22seg4com 223 偏置电压1/2 1/3 QFN-32L（4MM4MM）
VK0192 2.4V～5.2V 24seg8com 偏置电压1/4 LQFP-44
VK0256 2.4V～5.2V 32seg8com 偏置电压1/4 QFP-64
VK0256B 2.4V～5.2V 32seg8com 偏置电压1/4 LQFP-64
VK0256C 2.4V～5.2V 32seg8com 偏置电压1/4 LQFP-52
VK1621 2.4V～5.2V 324 323 322 偏置电压1/2 1/3 LQFP44/48/SSOP48/SKY28/DICE裸片
VK1622 2.7V～5.5V 32seg8com 偏置电压1/4 LQFP44/48/52/64/QFP64/DICE裸片
VK1623 2.4V～5.2V 48seg8com 偏置电压1/4 LQFP-100/QFP-100/DICE裸片
VK1625 2.4V～5.2V 64seg8com 偏置电压1/4 LQFP-100/QFP-100/DICE
VK1626 2.4V～5.2V 48seg16com 偏置电压1/5 LQFP-100/QFP-100/DICE
高抗干扰LCD液晶控制器及驱动系列:
VK2C21A 2.4～5.5V 20seg4com 168 偏置电压1/3 1/4 I2C通讯接口 SOP-28
VK2C21B 2.4～5.5V 16seg4com 128 偏置电压1/3 1/4 I2C通讯接口 SOP-24
VK2C21C 2.4～5.5V 12seg4com 88 偏置电压1/3 1/4 I2C通讯接口 SOP-20
VK2C21D 2.4～5.5V 8seg4com 48 偏置电压1/3 1/4 I2C通讯接口 SOP-16
VK2C22A 2.4～5.5V 44seg4com 偏置电压1/2 1/3 I2C通讯接口 LQFP-52
VK2C22B 2.4～5.5V 40seg4com 偏置电压1/2 1/3 I2C通讯接口 LQFP-48
VK2C23A 2.4～5.5V 56seg4com 528 偏置电压1/3 1/4 I2C通讯接口 LQFP-64
VK2C23B 2.4～5.5V 36seg8com 偏置电压1/31/4 I2C通讯接口 LQFP-48
VK2C24 2.4～5.5V 72seg4com 688 6016 偏置电压1/3 1/4 1/5 I2C通讯接口 LQFP-80
超低功耗LCD液晶控制器及驱动系列:
VKL060 2.5～5.5V 15seg4com 偏置电压1/2 1/3 I2C通讯接口 SSOP-24
VKL128 2.5～5.5V 32seg4com 偏置电压1/2 1/3 I2C通讯接口 LQFP-44
VKL144A 2.5～5.5V 36seg4com 偏置电压1/2 1/3 I2C通讯接口 TSSOP-48
VKL144B 2.5～5.5V 36seg4com 偏置电压1/2 1/3 I2C通讯接口 QFN48L (6MM*6MM)
静态显示LCD液晶控制器及驱动系列：
VKS118 2.4～5.2V 118seg2com 偏置电压 -- 4线通讯接口 LQFP-128
VKS232 2.4～5.2V 116seg2com 偏置电压1/1 1/2 4线通讯接口 LQFP-128
———————————————————————
内存映射的LED控制器及驱动器
VK1628 --- 通讯接口:STb/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:70/52 ****
共阴驱动:10段7位/13段4位 共阳驱动:7段10位 按键:10x2 封装SOP28
VK1629 --- 通讯接口:STb/CLK/DIN/DOUT 电源电压:5V(4.5～5.5V) 驱动点阵:128
共阴驱动:16段8位 共阳驱动:8段16位 按键:8x4 封装QFP44
VK1629A --- 通讯接口:STb/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:128
共阴驱动:16段8位 共阳驱动:8段16位 按键:--- 封装SOP32
VK1629B --- 通讯接口:STb/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:112
共阴驱动:14段8位 共阳驱动:8段14位 按键:8x2 封装SOP32
VK1629C --- 通讯接口:STb/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:120
共阴驱动:15段8位 共阳驱动:8段15位 按键:8x1 封装SOP32
VK1629D --- 通讯接口:STb/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:96
共阴驱动:12段8位 共阳驱动:8段12位 按键:8x4 封装SOP32
VK1640 --- 通讯接口: CLK/DIN 电源电压:5V(4.5～5.5V) 驱动点阵:128
共阴驱动:8段16位 共阳驱动:16段8位 按键:--- 封装SOP28
VK1640A --- 通讯接口: CLK/DIN 电源电压:5V(4.5～5.5V) 驱动点阵:128
共阴驱动:8段16位 共阳驱动:16段8位 按键:--- 封装SSOP28
VK1640B --- 通讯接口: CLK/DIN 电源电压:5V(4.5～5.5V) 驱动点阵:96
共阴驱动:8段12位 共阳驱动:12段8位 按键:--- 封装SSOP24
VK1650 --- 通讯接口: SCL/SDA 电源电压:5V(3.0～5.5V)
共阴驱动:8段4位 共阳驱动:4段8位 按键:7x4 封装SOP16/DIP16
VK1651 --- 通讯接口: SCL/SDA 电源电压:5V(3.0～5.5V)
共阴驱动:7段4位 共阳驱动:4段7位 按键:7x1 封装SOP16/DIP16
VK1616 --- 通讯接口: 三线串行 电源电压:5V(3.0～5.5V)
显示模式：7段4位 按键:7x1 封装SOP16/DIP16
VK1668 ---通讯接口:STb/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:70/52
共阴驱动:10段7位/13段4位 共阳驱动:7段10位 按键:10x2 封装SOP24
VK6932 --- 通讯接口:STb/CLK/DIN 电源电压:5V(4.5～5.5V) 驱动点阵:128
共阴驱动:8段16位17.5/140mA 共阳驱动:16段8位 按键:--- 封装SOP32
VK16K33 A/B/C--- 通讯接口:SCL/SDA 电源电压:5V(4.5V～5.5V) 驱动点阵:128/96/64
共阴驱动:16段8位/12段8位/8段8位
共阳驱动:8段16位/8段12位/8段8位按键:13x3 10x3 8x3
封装SOP20/SOP24/SOP28
VK1618 ---是带键盘扫描接口的 LED 驱动控制专用电路，内部集成有 MCU 数字接口、
数据锁存器、键盘扫描等电路。封装SOP18/DIP18
VK1S68C --- LED驅動IC 10x7/13x4段位 10段7位/11段6位共阴
10x2按键，封装SSOP24
VK1Q68D --- LED驅動IC 10x7/13x4段位 10段7位/11段6位共阴
10x2按键，封装QFP24
VK1S38A --- LED驱动IC 8段×8位 封装SSOP24
VK1638 ---是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC,
内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路，封装SOP32
