概述

OMX Codec是stagefrightplayer中负责解码的模块。由于遵循openmax接口规范，因此结构稍微有点负责，这里就依照awesomeplayer中的调用顺序来介绍。

主要分如下几步：

  • 1 mClient->connect
  • 2 InitAudioDecoder & InitVideoDecoder
  • 3 消息通信机制模型的介绍
  • 4 解码过程介绍

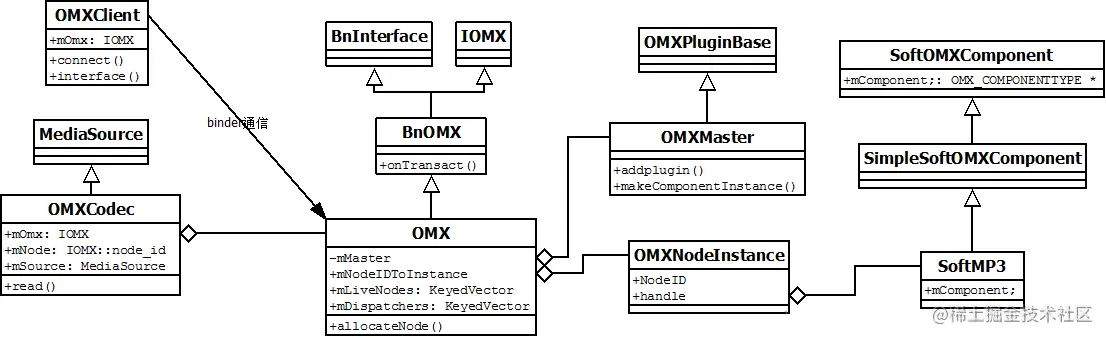

先看下类图

这里OMX Codec是以service的方式提供服务的。Awesomeplayer中通过mOmx(IOMX) 作为客户端通过binder方式与OMX 通信完成解码的工作。

源码分析主要结构

与Android其他API类似，MediaCodec主要分为API、JNI、Native、Server四个部分。

本文主要分析其API、JNI、Native三部分的结构，也就是在客户进程中运行的代码。

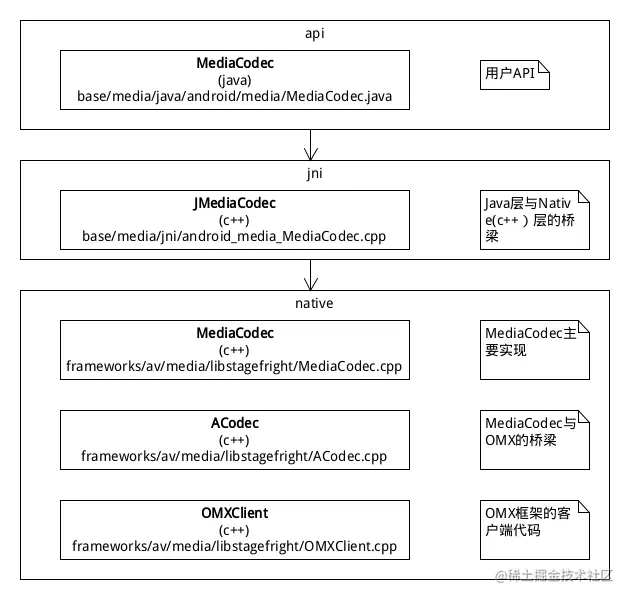

MediaCodec源码的主要结构如下：

应用代码编写时使用的是java层MediaCodec的接口。这里主要是通过JNI调用Native代码。

进入JNI代码后，主要与JMediaCodec打交道，JMediaCodec负责调用MediaCodec(c++)的方法。

在MediaCodec(c++)和ACodec中包含了解码器（客户端）的主要逻辑。最后ACodec作为MediaCodec与OMX的桥梁，负责调用OMX服务端的功能。

接下来分别看下JMediaCodec，MediaCodec，ACodec和OMXClient的主要结构。

JMediaCodec

JMediaCodec的定义中主要的两个字段：

struct JMediaCodec : public AHandler {
    //……
private:
    sp<ALooper> mLooper; //mLooper->setName("MediaCodec_looper");
    sp<MediaCodec> mCodec;//MediaCodec::CreateByType/CreateByComponentName
    //……
};

sp是Android源码中的智能指针的概念，通过引用计数自动回收内存

mCodec是MediaCodec(c++)的实例。mLooper用于MediaCodec(c++，下文如无特别说明MediaCodec均指c++中的MediaCodec类)的事件循环。这两个字段在构造函数中初始化.

MediaCodec

MediaCodec定义中，主要看3个字段：

struct MediaCodec : public AHandler {//AHandler::onMessageReceived
    //……
private:
    State mState;
    sp<ALooper> mLooper;
    sp<CodecBase> mCodec;
    //……
}

这里的mLooper就是上面JMediaCodec的mLooper，mCodec是ACodec（ACodec继承CodecBase）

看下初始化过程(有简化)：

//CreateByType与CreateByComponentName类似
sp<MediaCodec> MediaCodec::CreateByComponentName(
        const sp<ALooper> &looper, const char *name, status_t *err) {
    sp<MediaCodec> codec = new MediaCodec(looper);
​
    const status_t ret = codec->init(name, false /* nameIsType */, false /* encoder */);
    if (err != NULL) {
        *err = ret;
    }
    return ret == OK ? codec : NULL; // NULL deallocates codec.
}
​
//构造函数，“复制”了mLooper
MediaCodec::MediaCodec(const sp<ALooper> &looper)
    : mState(UNINITIALIZED),
      mLooper(looper),
      mCodec(NULL){
}
​
//init是主要的初始化过程
status_t MediaCodec::init(const AString &name, bool nameIsType, bool encoder) {
    mInitName = name;
    mInitNameIsType = nameIsType;
    mInitIsEncoder = encoder;
​
    mCodec = new ACodec;//创建ACodec
    //registerHandler效果上是增加一个Handler， Looper内部会根据Handler id分发消息
    mLooper->registerHandler(mCodec);
    mLooper->registerHandler(this);
​
    mCodec->setNotificationMessage(new AMessage(kWhatCodecNotify, id()));
​
    sp<AMessage> msg = new AMessage(kWhatInit, id());//第一个消息：kWhatInit
    msg->setString("name", name);
    msg->setInt32("nameIsType", nameIsType);
​
    if (nameIsType) {
        msg->setInt32("encoder", encoder);
    }
​
    sp<AMessage> response;
    return PostAndAwaitResponse(msg, &response);
}

MediaCodec的初始化函数牵涉的几个关键的点：

  • MediaCodec的主要功能由ACodec实现
  • MediaCodec和ACodec内部都是通过事件模型驱动的

ACodec

struct ACodec : public AHierarchicalStateMachine, public CodecBase {
    ACodec();
    //……
};

ACodec的声明（多继承）可以看出，它内部是状态机，并且提供CodecBase功能。

构造函数：

ACodec::ACodec(){
    mUninitializedState = new UninitializedState(this);
    mLoadedState = new LoadedState(this);
    mLoadedToIdleState = new LoadedToIdleState(this);
    mIdleToExecutingState = new IdleToExecutingState(this);
    mExecutingState = new ExecutingState(this);
    changeState(mUninitializedState);
}

构造函数初始化了内部的几个状态类，并将初始状态设置为UninitializedState。

ACodec的消息处理是委托给AHierarchicalStateMachine::handleMessage处理的。AHierarchicalStateMachine会传递给当前状态类去处理。

OMXClient

OMXClient代码比较简单，用于维持binder连接和访问binder方法。

status_t OMXClient::connect() {
    sp<IServiceManager> sm = defaultServiceManager();
    sp<IBinder> binder = sm->getService(String16("media.player"));
    sp<IMediaPlayerService> service = interface_cast<IMediaPlayerService>(binder);
​
    CHECK(service.get() != NULL);
​
    mOMX = service->getOMX();
    CHECK(mOMX.get() != NULL);
​
    if (!mOMX->livesLocally(0 /* node */, getpid())) {
        ALOGI("Using client-side OMX mux.");
        mOMX = new MuxOMX(mOMX);
    }
​
    return OK;
}

OMXClient::connect时会从ServiceManager处查询取得media.player服务。

dequeueOutputBuffer

接下来，通过分析dequeueOutputBuffer的调用流程，进一步理解以上结构。

MediaCodec.java会调用native_dequeueOutputBuffer，在android_media_MediaCodec.cpp中映射到android_media_MediaCodec_dequeueOutputBuffer函数.

android_media_MediaCodec_dequeueOutputBuffer调用JMediaCodec.dequeueOutputBuffer.

JMediaCodec.dequeueOutputBuffer`再调用`MediaCodec::dequeueOutputBuffer

这里的JNI逻辑比较简单，不展开分析。

  1. 主要流程分析

1.1 消息队列

接下来看MediaCodec的实现：

status_t MediaCodec::dequeueOutputBuffer(
        size_t *index,
        size_t *offset,
        size_t *size,
        int64_t *presentationTimeUs,
        uint32_t *flags,
        int64_t timeoutUs) {
    sp<AMessage> msg = new AMessage(kWhatDequeueOutputBuffer, id());
    msg->setInt64("timeoutUs", timeoutUs);
​
    sp<AMessage> response;
    status_t err;
    if ((err = PostAndAwaitResponse(msg, &response)) != OK) {
        return err;
    }
​
    CHECK(response->findSize("index", index));
    CHECK(response->findSize("offset", offset));
    CHECK(response->findSize("size", size));
    CHECK(response->findInt64("timeUs", presentationTimeUs));
    CHECK(response->findInt32("flags", (int32_t *)flags));
​
    return OK;
}

dequeueOutputBuffer构造了一个kWhatDequeueOutputBuffer消息，调用PostAndAwaitResponse发送并等待回包。

最后将回包中的字段取出，通过输出参数返回给JMediaCodec去包装。

kWhatDequeueOutputBuffer消息通过ALooper传递给自己处理（MediaCodec继承了AHandler），在onMessageReceived中处理：

void MediaCodec::onMessageReceived(const sp<AMessage> &msg) {//有简化
    switch (msg->what()) {
            case kWhatDequeueOutputBuffer:
            {
                if (handleDequeueOutputBuffer(replyID, true /* new request */)) {
                    break;
                }
            }
    }
}

handleDequeueOutputBuffer取得buffer后，会通知等待中的dequeueOutputBuffer函数（所在的线程）

1.2 handleDequeueOutputBuffer

bool MediaCodec::handleDequeueOutputBuffer(uint32_t replyID, bool newRequest) {
    sp<AMessage> response = new AMessage;
​
        //1. dequeuePortBuffer，从mAvailPortBuffers取index
        ssize_t index = dequeuePortBuffer(kPortIndexOutput);
​
        if (index < 0) {
            CHECK_EQ(index, -EAGAIN);
            return false;
        }
​
        //2. 根据index，从mPortBuffers取ABuffer
        const sp<ABuffer> &buffer =
            mPortBuffers[kPortIndexOutput].itemAt(index).mData;
​
        //3. 取ABuffer中的值，通过response通知给消息等待者
        response->setSize("index", index);
        response->setSize("offset", buffer->offset());
        response->setSize("size", buffer->size());
​
        int64_t timeUs;
        CHECK(buffer->meta()->findInt64("timeUs", &timeUs));
​
        response->setInt64("timeUs", timeUs);
​
        int32_t omxFlags;
        CHECK(buffer->meta()->findInt32("omxFlags", &omxFlags));
​
        uint32_t flags = 0;
        if (omxFlags & OMX_BUFFERFLAG_SYNCFRAME) {
            flags |= BUFFER_FLAG_SYNCFRAME;
        }
        if (omxFlags & OMX_BUFFERFLAG_CODECCONFIG) {
            flags |= BUFFER_FLAG_CODECCONFIG;
        }
        if (omxFlags & OMX_BUFFERFLAG_EOS) {
            flags |= BUFFER_FLAG_EOS;
        }
​
        response->setInt32("flags", flags);
​
    response->postReply(replyID);
​
    return true;
}

为了简化分析，这里跳过错误处理部分，看常规流程：

  1. dequeuePortBuffer，从mAvailPortBuffers取index
  2. 根据index，从mPortBuffers取ABuffer
  3. 取ABuffer中的值，通过response通知给消息等待者

在以上步骤中，用到两个buffer，分别是mPortBuffers和mAvailPortBuffers。

mPortBuffers中保存了解码器的所有buffer（可用，不可用的都在），mAvailPortBuffers类似一个队列，排队可用buffer的index。

下面我们从dequeOutput的角度看下这两个buffer的填充。

  1. mPortBuffers

mPortBuffers声明为：Vector mPortBuffers[2];

最外层是一个长度为2的数组，通过kPortIndexOutput和kPortIndexInput分别访问输出和输入buffer。

BufferInfo主要字段（本文用到的）：

struct BufferInfo {
    uint32_t mBufferID;
    sp<ABuffer> mData;
    //……
};
​
struct ABuffer : public RefBase {
    //……
    uint8_t *data();
    sp<AMessage> meta();
private:
    sp<AMessage> mMeta;
    //……
};

mPortBuffers初始化后的内容是空的，需要到服务端解码器创建后才被填充，填充过程如下：

1. ACodec在LoadedState下收到kWhatStart时，会进入mLoadedToIdleState
2. mLoadedToIdleState进入时(stateEntered)会调用allocateBuffers
3. allocateBuffers调用allocateBuffersOnPort(kPortIndexOutput)
4. allocateBuffersOnPort中根据mOMX->getParameter返回的参数，创建portBuffers，并作为参数构建并发送了CodecBase::kWhatBuffersAllocated消息
5. MediaCodec收到kWhatBuffersAllocated消息，从消息中解析得到portBuffers，并保存到mPortBuffers
  1. mAvailPortBuffers

mAvailPortBuffers的声明为：List mAvailPortBuffers[2];

它保存的是可用buffer在mPortBuffers中的index。可以理解为生产消费模式中的物料缓冲区。

对于mAvailPortBuffers主要由3个操作：

  • 消费：dequeuePortBuffer
  • 生产：updateBuffers
  • 清理：returnBuffersToCodecOnPort

3.1 dequeuePortBuffer（消费）

分析MediaCodec的handleDequeueOutputBuffer时，提到从dequeuePortBuffer可以取到当前可用的（最先放入的）buffer的index。dequeuePortBuffer实现如下：

ssize_t MediaCodec::dequeuePortBuffer(int32_t portIndex) {
    CHECK(portIndex == kPortIndexInput || portIndex == kPortIndexOutput);
​
    List<size_t> *availBuffers = &mAvailPortBuffers[portIndex];
​
    if (availBuffers->empty()) {
        return -EAGAIN;
    }
​
    size_t index = *availBuffers->begin();
    availBuffers->erase(availBuffers->begin());
​
    //……
​
    return index;
}

如果没有可用buffer，就返回-EAGAIN要求重试。

如果有可用buffer，就返回队头（也就是最先放入的buffer）。

3.2 updateBuffers（生产）

生产过程如下：

1. ACodec收到omx_message::FILL_BUFFER_DONE消息，调用onOMXFillBufferDone
2. 函数onOMXFillBufferDone中构建CodecBase::kWhatDrainThisBuffer消息，发送给MediaCodec
3. kWhatDrainThisBuffer调用updateBuffers
4. updateBuffers遍历mPortBuffers找到bufferId相同的buffer所在index，放入mAvailPortBuffers队尾

3.3 returnBuffersToCodecOnPort（清理）

清理主要发生在以下时机：

  • flush
  • stop
  • release
  • state进入UNINITIALIZED

returnBuffersToCodecOnPort主要是clear了mAvailPortBuffers。

至此，dequeueOutputBuffer的主要逻辑就分析完了。全文就是音视频开发中的Media内核源码板块，有关更多的音视频学习可以参考传送直达↓↓↓ ：link.juejin.cn/?target=htt…查看学习类目。

总结

梳理整个分析过程，可以总结MediaCodec的源码如下：

  • 客户端进程内的代码主要是封装了与服务端omx通信的内容，包括远程buffer到本地的映射(mPortBuffers)
  • MediaCodec代码组织分层清晰，分析其他接口一样可以按JMediaCodec -> MediaCodec -> ACodec -> omx的顺序去看
  • MediaCodec(c++)和ACodec内部都是基于状态机和消息队列实现的。消息队列可有效解决多线程问题。
