数据可视化工具前端调研

业内解决方案

数据可视化工具算是一种图表低代码实现平台。已有的低代码平台如阿里的低代码引擎( Low-Code Engine)支持图表类组件生成页面。

国外专门做图表可视化低代码的有 superset、metabase；国内有 dataease、tableau；百度 Sugar BI。

前端关键技术点

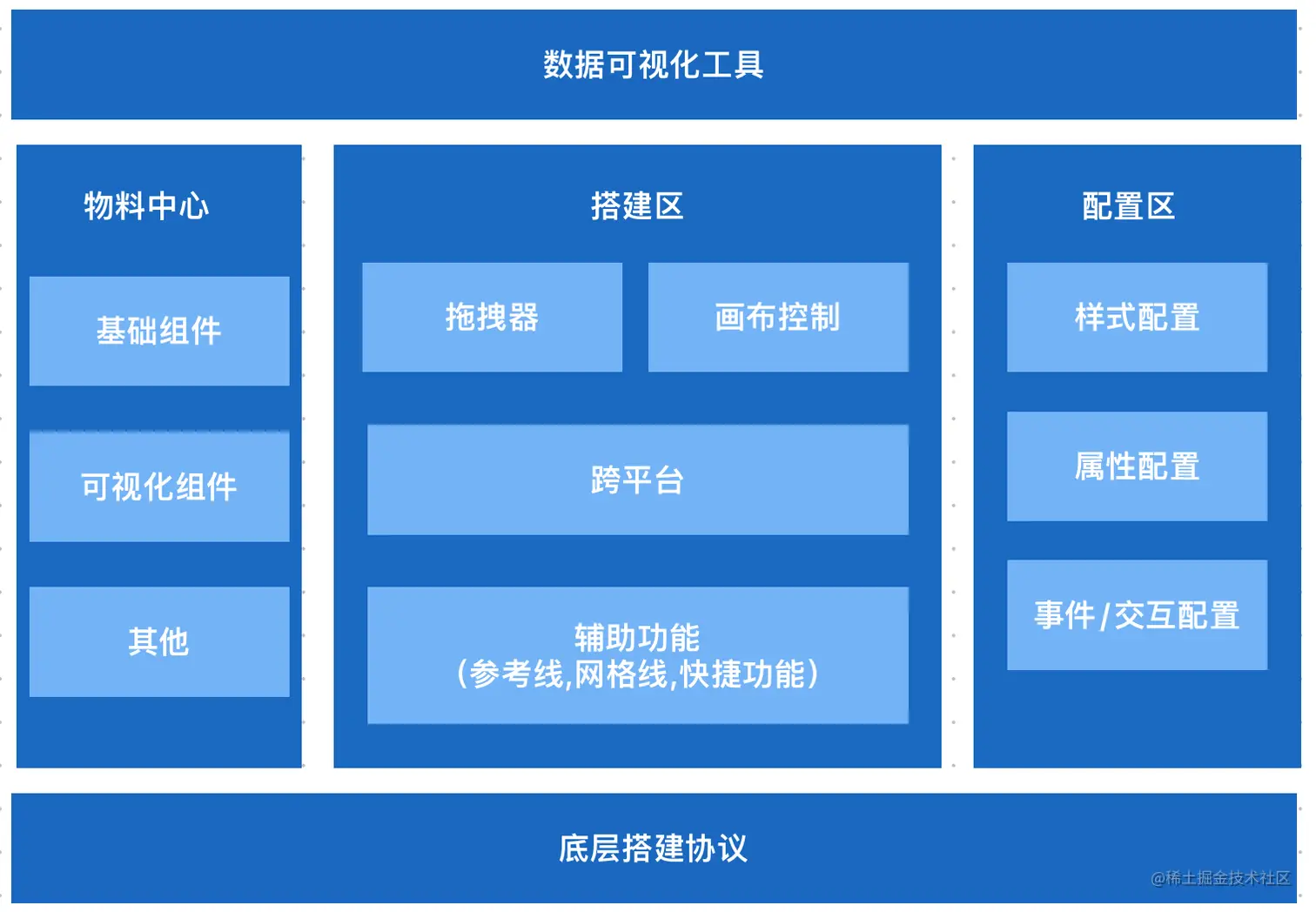

按照功能我们可以把配置时前端进行如图的模块分层。数据可视化工具前端页面一般包括物料区、搭建区和配置区三部分。

• 物料区：放置常用的组件。基础组件一般包括下拉框、输入框、日期选择框等；可视化组件包括折线图、饼图、柱状图、散点图等；其他物料包括图片素材等。物料区的组件用户对其进行拖拉放置到搭建区使用。

• 搭建区：就是用户编辑可视化大屏的地方。搭建区应包括拖拽组件、画布功能和生成响应式、跨平台的网页的能力。辅助功能包括给用户提供参考线、网格线以及一些复制、粘贴、删除的快捷功能。

• 配置区：用户选中组件后，对组件的样式、属性、事件/交互进行设置的地方。样式配置对于基础组件、可视化组件以及其他组件有不同的属性设置。基础组件的样式配置一般有字体大小、字体颜色、背景颜色、位置、宽度、高度等。对于可视化组件的样式需要根据不同的图表类型设置不同的样式。比如饼状图要设置饼图半径大小、显示标签位置等，而柱状图要设置柱子的粗细、柱子颜色等。属性配置同样也是不一样的。整理下表：

	样式配置	属性配置	事件/交互配置
基础组件	字体大小、字体颜色、背景颜色、位置、宽度、高度等。	对应组件 props 属性信息。如输入框组件(以 antdv为例)包括：placeholder、defaultValue、allowClear等	对应组件事件，如按钮组件有 click 事件。
可视化组件	位置、宽度、高度等。	对应 echarts 组件 setOption 里面的设置，包括 title、legend、xAxis、yAxis 等。以及数据项绑定也在此完成。	点击 click 事件和 hover 事件等。
其他	位置、宽度、高度等。		素材图片有 click 事件。

下面就各个模块的细节展开描述。

拖拽器

从物料区的组件可以拖拽到搭建区，对于可视化组件数据项绑定也需要进行数据的拖拽。对于拖拽技术的实现有以下几种：

• 原生 js 实现，给组件添加 draggable 属性。实现 dragstart 和 drop 两个事件。dragstart 事件，在拖拽刚开始时触发。它主要用于将拖拽的组件信息传递给画布。drop 事件，在拖拽结束时触发。主要用于接收拖拽的组件信息。

• 第三方成熟的拖拽库。vue 使用的库有 vuedraggable，vuedraggable 底层使用的是 sortablejs。react 组件库常用的是 react-dragable、react-moveable。

画布控制

整个画布应该包括移动组件、缩放组件、吸附、撤销重做等功能。实现思路是编辑区的画布使用相对定位 position: relative，每个组件设为绝对定位 position: absolute。这样我们就可以根据组件的 left 和 top 属性定位其在画布的位置。

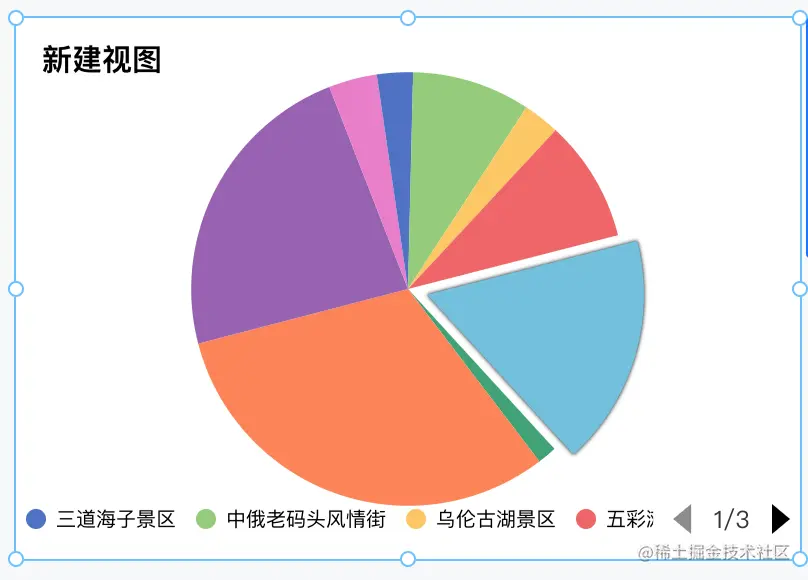

缩放移动组件：当选中组件时，会出现8个圆点，帮助用户进行移动和缩放操作。可以将其封装成一个缩放移动组件，包在每个图表组件外层。移动缩放逻辑进行抽象。

撤销重做：用一个数组保存用户编辑的快照数据，同时记录当前的快照索引。撤销需要将快照索引减1，然后将对应的快照数据赋值给画布。重做只在撤销操作后显示，需要将快照索引加1，然后将对应的快照数据赋值给画布。

物料中心和配置区

当用户在物料中心的将组件拖放在搭建区的时候，该组件对应的配置属性要显示出来。可以给物料中心的每个组件的生成对应的配置文件。首先对组件的公共配置进行抽象生成公共配置，然后在为各个组件扩展其不同的配置。图表配置区属性设置可以参考 ChartCube 样式：ChartCube - 在线图表制作工具

底层搭建协议

底层搭建协议是数据可视化工具的基础，是数据映射的规范。一个页面可以划分为一个个的组件，这些组件可以使用 DSL 来描述。通常采用 JSON Schema 格式。以下是通过 TypeScript 接口形式定义的页面结构示例：

type Page = {
    /** 页面标题 */
    title: string;
    /** favicon 地址 */
    favicon: string;
    /** 页面路由 */
    path: string;
    /** 组件列表 */
    components: Component[]
}

type Component = {
    /** 组件名称 */
    name: string;
    /** 组件类型 */
    type: string;
    /** 组件配置对象 */
    config: Config
}

type Config = {
    /** 样式配置 */
    attrConfig: AttrConfig;
    /** 属性配置 */
    propConfig: PropConfig;
    /** 事件配置 */
    methodsConfig: MethodsConfig;
}

type AttrConfig = {
    /** 绝对定位 top */
    top: number;
    /** 绝对定位 left */
    left: number;
    /** 组件宽度 */
    width: number;
    /** 组件高度 */
    height: number;
    ...
}

type PropConfig = {
    /** x轴绑定数据 */
    xAxis: string[];
    /** y轴绑定数据 */
    yAxis: string[];
    ...
}

type MethodsConfig = {
    /** 事件类型 */
    type: string;
    /** 事件名称 */
    name: string;
    /** 回调函数 */
    fn: Function
}

数据映射就是将 JSON 数据转为页面可渲染的组件，以及配置区的配置信息；逆过程将页面的组件和它的配置信息转为 JSON 数据。将这份 JSON 数据保存在后台。实现细节包括组件渲染和属性联动两部分。

组件渲染：搭建区的每个组件拥有唯一的组件ID。组件信息包括组件的 ID、组件类型。根据组件信息可以确定组件的类型。根据配置信息的位置信息、数据绑定信息可以将其渲染在搭建区。

属性联动：在配置区对组件的信息编辑后，应该在搭建区实时响应，显示在组件上。本质是搭建区组件绑定的数据和配置区的数据是同一份数据，即可实现属性和组件的联动。

数据映射需要我们将组件的 JSON 数据保存在一个地方，同时应该具有响应式，达到配置区和搭建区的联动。在 Vue 中，有以下几种实现方案：

• Provide/Inject 实现。在根级组件进行数据的管理。

• Vue 状态管理库 Pinia。

• 父组件 Props 层层传递。

跨平台

根据绝对定位组件在网页配置时是自由的，可以任意放置不同位置。位置信息会存放在样式 JSON 数据中。组件的渲染是根据 JSON 数据动态变化的。在用户侧渲染的时候根据设备的不同，按照一定的规则进行渲染。PC 端与用户拖拉拽布局的页面样式保持一致，所见即所得。在手机端，为了图表能正常显示，用户可以看清，规定每个图表单独占一行显示，具体显示规则见”发布“章节。

除了上面的组件位置跨平台适用 PC 端和手机端，另一方面 echats 的 SVG 渲染模式内存占用更低，本身是支持手机端显示，为跨平台显示提供了可能。

发布

完成配置的资源最终要以网页的形式发布出去。不同配置页面共用同一个容器页面进行渲染。在用户侧的渲染流程如下：

容器页面负责发布后页面的呈现。容器页面跟搭建区很相近。搭建区有 PC 和移动端预览，而发布后的容器页面在用户实际使用时，也会有设备的差异。根据路由上页面 ID 的不同，在页面加载的时候请求后端数据，请求该页面的组件 JSON 数据。在渲染页面前会进行数据的解析，对于属性数据和事件直接绑定在对应的组件上。对于组件的位置信息则需要根据当前设备进一步判断渲染规则：

● 当前设备是 PC 端，则直接根据组件的位置信息进行渲染。

● 当前设备不是 PC 端时，则需要判断组件的宽度和设备宽度的关系。如果组件宽度大于设备宽度，需要根据宽度比(组件宽度/设备宽度)对组件进行缩小，缩小后让其一行显示；如果组件宽度小于等于设备宽度，则直接居中一行显示。

● 如果当前设备不是 PC 端时，调整 echarts 渲染模式为 SVG，优化渲染。
