问题现象
我们有一些机器，需要统计基础监控的相关信息，数据是从Prometheus拿的，但是发现部分节点metrics的某些label是空的。
下面是正常节点的metrics
container_memory_working_set_bytes{container="",id="/kubepods/burstable/pod193b61ed-efd0-4784-b72a-4b585a058c55",image="nginx",name="nginx",namespace="test",pod="test-748f796c6c-qm6zr"} 2.57388544e+08 1653559998508
下面是异常节点的metrics
container_memory_working_set_bytes{container="",id="/kubepods/burstable/pod193b61ed-efd0-4784-b72a-4b585a058c55",image="",name="",namespace="test",pod="test-748f796c6c-qm6zr"} 2.57388544e+08 1653559998508
可以看到，Prometheus取出来的数据，label中的 container_name、name、namespace、pod_name 都是空的。
container_memory_working_set_bytes 这个指标是kubelet提供的（kubelet是Prometheus的一个target），可以通过https://${nodeip}:10250/metrics查看metrics。
使用下面的命令查看 metrics，对比从正常、异常节点的 kubelet 取出来的数据有什么不同。
curl -i -k -H "Authorization: Bearer ${token}" https://${nodeip}:10250/metrics/cadvisor |grep container_memory_working_set_bytes
正常节点：
container_memory_working_set_bytes{container="",id="/kubepods/burstable/pod193b61ed-efd0-4784-b72a-4b585a058c55",image="nginx",name="nginx",namespace="test",pod="test-748f796c6c-qm6zr"} 2.57388544e+08 1653559998508
异常节点：
container_memory_working_set_bytes{container="",id="/kubepods/burstable/pod193b61ed-efd0-4784-b72a-4b585a058c55",image="",name="",namespace="test",pod="test-748f796c6c-qm6zr"} 2.57388544e+08 1653559998508
也就是说，从 kubelet 取出来的数据就已经有某些 Label 为空的问题了，问题跟 Prometheus无关，接下来看看为什么 kubelet 会有问题。
kubelet 与 cadvisor
我们知道，kubelet很多指标，是通过cadvisor获取的，而 cadvisor 就直接运行在 kubelet 进程中，节点上并没有一个单独的 cadvisor 进程。不过 cadvisor 代码仍然是使用的是github.com/google/cadvisor，换句话说就是，cadvisor已经变成了一个SDK，供kubelet调用。
kubelet在启动的时候，会初始化一个CAdvisorInterface。
func run(s *options.KubeletServer, kubeDeps *kubelet.Dependencies, stopCh <-chan struct{}) (err error) {
...
if kubeDeps.CAdvisorInterface == nil {
imageFsInfoProvider := cadvisor.NewImageFsInfoProvider(s.ContainerRuntime, s.RemoteRuntimeEndpoint)
kubeDeps.CAdvisorInterface, err = cadvisor.New(s.Address, uint(s.CAdvisorPort), imageFsInfoProvider, s.RootDirectory, cadvisor.UsingLegacyCadvisorStats(s.ContainerRuntime, s.RemoteRuntimeEndpoint))
if err != nil {
return err
}
}
初始化过程主要完成的就是启动一个cadvisor http server。
// New creates a cAdvisor and exports its API on the specified port if port > 0.
func New(address string, port uint, imageFsInfoProvider ImageFsInfoProvider, rootPath string, usingLegacyStats bool) (Interface, error) {
...
cadvisorClient := &cadvisorClient{
imageFsInfoProvider: imageFsInfoProvider,
rootPath: rootPath,
Manager: m,
}
err = cadvisorClient.exportHTTP(address, port)
if err != nil {
return nil, err
}
return cadvisorClient, nil
在exportHTTP函数中启动http server，并且向cadvisor http server注册了一个kubelet的回调函数containerLabels，kubelet在这个回调函数里，将自己需要的label加到cadvisor的metrics中去。
func (cc *cadvisorClient) exportHTTP(address string, port uint) error {
// Register the handlers regardless as this registers the prometheus
// collector properly.
mux := http.NewServeMux()
...
cadvisorhttp.RegisterPrometheusHandler(mux, cc, "/metrics", containerLabels)
先看看containerLabels做了什么。
func containerLabels(c *cadvisorapi.ContainerInfo) map[string]string {
// Prometheus requires that all metrics in the same family have the same labels,
// so we arrange to supply blank strings for missing labels
var name, image, podName, namespace, containerName string
if len(c.Aliases) > 0 {
name = c.Aliases[0]
}
image = c.Spec.Image
if v, ok := c.Spec.Labels[types.KubernetesPodNameLabel]; ok {
podName = v
}
if v, ok := c.Spec.Labels[types.KubernetesPodNamespaceLabel]; ok {
namespace = v
}
if v, ok := c.Spec.Labels[types.KubernetesContainerNameLabel]; ok {
containerName = v
}
set := map[string]string{
metrics.LabelID: c.Name,
metrics.LabelName: name,
metrics.LabelImage: image,
"pod_name": podName,
"namespace": namespace,
"container_name": containerName,
}
return set
}
我们看到了什么？pod_name、namespace、container_name，这些正好对应前面缺失的label：
那么，cadvisor是什么时候调用containerPrometheusLabelsFunc的呢？继续看RegisterPrometheusHandler。
func RegisterPrometheusHandler(mux httpmux.Mux, containerManager manager.Manager, prometheusEndpoint string, f metrics.ContainerLabelsFunc) {
r := prometheus.NewRegistry()
r.MustRegister(
metrics.NewPrometheusCollector(containerManager, f),
...
}
func NewPrometheusCollector(i infoProvider, f ContainerLabelsFunc) *PrometheusCollector {
if f == nil {
f = DefaultContainerLabels
}
c := &PrometheusCollector{
infoProvider: i,
containerLabelsFunc: f, //here 1
...
containerMetrics: []containerMetric{
}, {
name: "container_memory_working_set_bytes",
help: "Current working set in bytes.",
valueType: prometheus.GaugeValue,
getValues: func(s *info.ContainerStats) metricValues {
return metricValues{{value: float64(s.Memory.WorkingSet), timestamp: s.Timestamp}}
},
},
}, {
在NewPrometheusCollector中，我们看到了前面采集的container_memory_working_set_bytes，并且还将containerLabels挂到containerLabelsFunc上了。
这样，在用户API请求metrics的时候，cadvisor就可以通过调用kubelet的回调函数containerLabels，按kubelet的要求，将他需要的labels/values添加到metrics的labels中去了。
func (c *PrometheusCollector) collectContainersInfo(ch chan<- prometheus.Metric) {
..
for _, container := range containers {
values := make([]string, 0, len(rawLabels))
labels := make([]string, 0, len(rawLabels))
containerLabels := c.containerLabelsFunc(container)
for l := range rawLabels {
labels = append(labels, sanitizeLabelName(l))
values = append(values, containerLabels[l])
}
cadvisor 与 runtime
从前面的分析可以看到，丢失的labels，是kubelet“委托”cadvisor帮忙处理的，但是显然cadvisor处理出了点问题。是在哪里呢？
回到“委托函数”里，从下面的代码可以看到，containerLabels实际就是从ContainerInfo中读取Labels这个map的值，如果这个map没有相应的key，那么自然取到的就是空的了（初始值为空字符串）。
func containerLabels(c *cadvisorapi.ContainerInfo) map[string]string {
var name, image, podName, namespace, containerName string
...
if v, ok := c.Spec.Labels[types.KubernetesPodNameLabel]; ok {
podName = v
}
if v, ok := c.Spec.Labels[types.KubernetesPodNamespaceLabel]; ok {
namespace = v
}
if v, ok := c.Spec.Labels[types.KubernetesContainerNameLabel]; ok {
containerName = v
}
const (
KubernetesPodNameLabel = "io.kubernetes.pod.name"
KubernetesPodNamespaceLabel = "io.kubernetes.pod.namespace"
KubernetesPodUIDLabel = "io.kubernetes.pod.uid"
KubernetesContainerNameLabel = "io.kubernetes.container.name"
KubernetesContainerTypeLabel = "io.kubernetes.container.type"
)
所以问题简化为，c.Spec.Labels是什么时候处理的？
cadvisor 与 docker
还是以定位问题的思路来看。
因为在此之前我没看过cadvisor的代码，也不了解cadvisor的架构，所以直接去看cadvisor代码里是怎么获取到Labels的。
可以看到，有docker、containerd、rkt、crio等等相关的实现，因为在我们集群上使用的是docker，所以，我们先来看下docker这里是怎么处理的。
func (self *dockerContainerHandler) GetSpec() (info.ContainerSpec, error) {
hasFilesystem := !self.ignoreMetrics.Has(container.DiskUsageMetrics)
spec, err := common.GetSpec(self.cgroupPaths, self.machineInfoFactory, self.needNet(), hasFilesystem)
spec.Labels = self.labels
spec.Envs = self.envs
spec.Image = self.image
spec.CreationTime = self.creationTime
return spec, err
}
显然，ContainerSpec就是containerLabels里的c.Spec.，spec.Labels = self.labels这行告诉我们，cadvisor是从dockerContainerHandler来获取Labels的。
那 dockerContainerHandler 又是从哪里获取Labels的呢？继续查找代码。
func newDockerContainerHandler(
client *docker.Client,
name string, ...)
...
// We assume that if Inspect fails then the container is not known to docker.
ctnr, err := client.ContainerInspect(context.Background(), id)
if err != nil {
return nil, fmt.Errorf("failed to inspect container %q: %v", id, err)
}
handler := &dockerContainerHandler{
...
labels: ctnr.Config.Labels,
ignoreMetrics: ignoreMetrics,
zfsParent: zfsParent,
}
ok，找到数据的真正来源了，其实就是 docker inspect 了容器，获取容器的ctnr.Config.Labels，然后一层层传出来，所以问题的原因，很可能是ctnr.Config.Labels并没有我们想要的pod_name、namespace、container_name，也就是types.KubernetesPodNameLabel等Label。
到异常所在GPU节点上，实际看看docker的信息。
# docker inspect b8f6b265835e
[
{
"Id": "b8f6b265835ea112000aec5fd426be66f922bb241f3e65c45997e7bc63bad003",
"Config": {
"Labels": {
"io.kubernetes.container.name": "xxx",
"io.kubernetes.docker.type": "container",
"io.kubernetes.pod.name": "xxx-67d8c96565-nmcwg",
"io.kubernetes.pod.namespace": "test"
很遗憾，docker inspect有相应的Label。说不通哟，不应该获取不到的。
真正的原因
那么有没有可能，cadvisor跟docker的通路不畅，导致直接就没从docker取到任何信息？
我们理一下cadvisor启动到建立到docker通路的流程。
kubelet在创建cadvisorClient的时候，创建了container manager，之后会调用container manager的Start函数，在Start函数里，会注册docker、rkt、containerd、crio等等运行时。
所以，cadvisor实际上是Labels的搬运工，其数据也是调用docker、containerd等等的API来获取的。
// Start the container manager.
func (self *manager) Start() error {
err := docker.Register(self, self.fsInfo, self.ignoreMetrics)
if err != nil {
glog.V(5).Infof("Registration of the Docker container factory failed: %v.", err)
}
err = rkt.Register(self, self.fsInfo, self.ignoreMetrics)
...
err = containerd.Register(self, self.fsInfo, self.ignoreMetrics)
if err != nil {
glog.V(5).Infof("Registration of the containerd container factory failed: %v", err)
}
err = crio.Register(self, self.fsInfo, self.ignoreMetrics)
if err != nil {
glog.V(5).Infof("Registration of the crio container factory failed: %v", err)
}
大胆假设下
情况1
如果docker.Register注册失败，那么就别想从docker inspect到任何信息了。
查一下kubelet日志
[root@10-0-0-2 /var/log]# grep "Registration of the Docker container factory" messages*
messages-20191013:Oct 8 16:51:45 10-0-0-2 kubelet: I1008 16:51:45.784752 3217 manager.go:297] Registration of the Docker container factory failed: failed to validate Docker info: version string "dev" doesn't match expected regular expression: "(\d+).(\d+).(\d+)".
messages-20191013:Oct 9 10:10:11 10-0-0-2 kubelet: I1009 10:10:11.221103 751886 manager.go:297] Registration of the Docker container factory failed: failed to validate Docker info: version string "dev" doesn't match expected regular expression: "(\d+).(\d+).(\d+)".
果然，docker注册失败了。注册失败的原因很简单，这个docker 的版本是我们做过修改的，docker server的version是“dev”，不满足正则表达式"(\d+).(\d+).(\d+)"的要求，所以注册失败了，所以，也就inspect不到想要的label了。
情况2

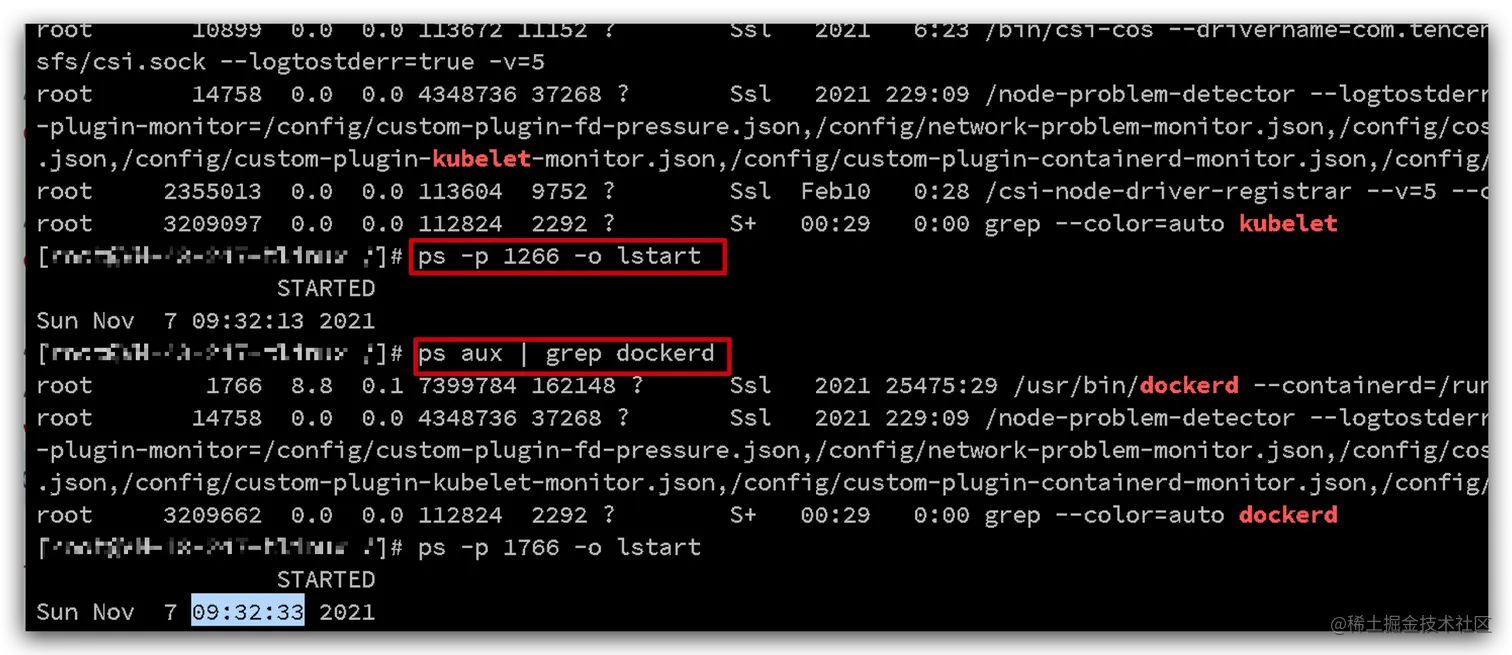

如果kubelet 先于 docker 启动，kubelet中的Cadvisor无法连接到docker守护程序，当docker和kubelet一起启动并且docker守护程序尚未完全初始化时，Cadvisor无法从docker守护程序获取docker根目录，并将从kubelet的--docker根标志获取此值，其默认值为/var/lib/docker，但当用户的docker目录不是标准目录时，这将导致缺乏监控。
参考https://github.com/google/cadvisor/pull/2359
解决办法
情况1
很简单，把docker server的version按正则表达式生成就行了，例如18.06.1
情况2
重启kubelet
